Как устроена распределительная трансформаторная подстанция (РТП)? Компоновка и основные элементы

Многие инженеры и проектировщики сталкиваются с необходимостью понять, из чего состоит ртп распределительная трансформаторная подстанция, особенно при реконструкции старых сетей или проектировании новых объектов. В этой статье разберём типовую компоновку РТП, ключевые узлы и то, как современные решения повышают надёжность и безопасность энергоснабжения.

Что такое РТП и чем она отличается от других типов подстанций?

Распределительная трансформаторная подстанция (РТП) — это промежуточное звено между центральными подстанциями (110/35 кВ) и конечными потребителями. Основная её задача — приём электроэнергии среднего напряжения (обычно 6 или 10 кВ), трансформация до 0,4 кВ и распределение по локальной сети: жилым домам, предприятиям или уличному освещению.

В отличие от комплектных трансформаторных подстанций (КТП), которые часто поставляются в блочном исполнении, РТП чаще строятся стационарно — в отдельном здании или помещении. Это позволяет гибко компоновать оборудование и обслуживать его без полного отключения. По данным Минэнерго РФ, более 70% городских распределительных сетей базируются именно на РТП.

Иногда путают РТП с ТП (трансформаторной подстанцией). На деле ТП — общее понятие, а РТП — конкретный функциональный тип, ориентированный на **распределение**, а не просто на понижение напряжения. Это важно учитывать при проектировании и согласовании проектной документации.

Основные элементы РТП: от ввода до распределения

Типовая ртп распределительная трансформаторная подстанция состоит из трёх ключевых зон: вводного устройства среднего напряжения, трансформаторного отсека и распределительного устройства низкого напряжения (РУНН).

На стороне 6(10) кВ обычно устанавливаются ячейки КСО или КРУ с вакуумными выключателями и релейной защитой. От них кабель идёт к силовому трансформатору — масляному или сухому. В последние годы всё чаще выбирают сухие трансформаторы класса 10 кВ, особенно в черте города, из-за их пожаробезопасности и отсутствия риска утечки масла.

На стороне 0,4 кВ располагаются шкафы РУНН с автоматическими выключателями, системами учёта и, при необходимости, устройствами АВР. Важно, чтобы все компоненты были согласованы по динамической и термической стойкости — иначе при коротком замыкании возможен каскадный отказ. В наших проектах мы всегда проверяем совместимость оборудования на этапе компоновки.

Выбор трансформатора для РТП: масляный или сухой?

Этот вопрос возникает почти на каждом совещании с заказчиком. Масляные трансформаторы, такие как S13-M, дешевле и обладают высокой перегрузочной способностью — они отлично подходят для сельской местности или промзоны. Однако их нельзя устанавливать в подвалах жилых домов из-за требований пожарной безопасности.

Сухие трансформаторы типа SC(B)11, напротив, можно монтировать прямо в зданиях. Они не содержат горючих жидкостей, менее шумные и проще в обслуживании. Правда, стоят на 20–30% дороже. Но если учесть снижение затрат на противопожарные мероприятия и возможность размещения вблизи нагрузки — разница окупается.

Компания ООО Хэнань Хуамей Электротехника производит оба типа, строго соблюдая стандарты GB1094 и GB/T6451. В одном из проектов в провинции Хэнань мы заменили устаревшие масляные трансформаторы на сухие SC(B)11 в городской РТП — уровень шума снизился с 65 до 48 дБ, а аварийные отключения прекратились полностью.

Компоновка РТП: как правильно расположить оборудование?

Грамотная планировка — залог удобства обслуживания и безопасности персонала. Минимальные проходы между шкафами должны быть не менее 0,8 м спереди и 0,6 м сзади — это требование ПУЭ (п. 4.2.37). При этом трансформатор лучше размещать ближе к центру нагрузки, чтобы снизить потери в кабельных линиях.

Важный нюанс: вентиляция. Особенно для масляных трансформаторов — им требуется постоянный воздухообмен. Мы однажды столкнулись с ситуацией, когда РТП в новом микрорайоне перегревалась летом из-за недостаточной вентиляции. Пришлось монтировать дополнительные вытяжные вентиляторы. С тех пор всегда делаем тепловой расчёт на этапе проектирования.

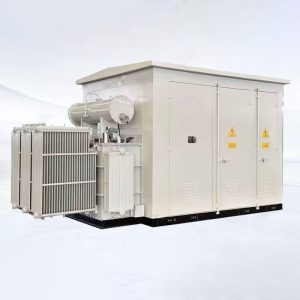

Для модульных решений часто применяют предварительно собранные блоки: трансформатор + РУНН в одном корпусе. Такие решения экономят время на строительство, но требуют точного расчёта габаритов и подъездных путей. Особенно актуально для объектов в труднодоступных районах — например, в горных зонах Казахстана.

Современные требования к надёжности и автоматизации РТП

Сегодня недостаточно просто «дать напряжение». Современная ртп распределительная трансформаторная подстанция должна быть «умной»: с возможностью дистанционного контроля, сбора данных и быстрого реагирования на аварии. Поэтому всё чаще внедряют системы телемеханики и АСУ ТП даже на уровне распределительных узлов.

Например, датчики температуры обмоток трансформатора могут передавать данные в диспетчерский центр, а релейная защита — автоматически отключать повреждённый фидер. Это сокращает время восстановления питания с часов до минут. По оценкам ПАО «Россети», такие меры снижают количество жалоб от потребителей на 40%.

ООО Хэнань Хуамей Электротехника активно интегрирует цифровые интерфейсы в своё оборудование, включая совместимость с протоколами Modbus и IEC 61850. Это позволяет нашим клиентам легко встраивать наши решения в существующие системы управления, не переплачивая за «закрытые» технологии.

Теперь вы понимаете, что устройство ртп распределительная трансформаторная подстанция — это не просто набор шкафов и трансформатора, а продуманная система, где каждый элемент влияет на надёжность всей сети. Поделитесь этой статьёй с коллегами-энергетиками или посмотрите примеры реализованных проектов и технические характеристики оборудования на сайте hnhmdq.ru.
