Масляный трансформатор против сухого трансформатора: какой лучше для промышленного распределения электроэнергии?
2026-04-03
В промышленных системах распределения электроэнергии выбор трансформатора никогда не является второстепенным решением. Он напрямую влияет на электробезопасность, планирование монтажа, эксплуатационные расходы, объем работ по техническому обслуживанию и долгосрочную надежность. Для многих заводов, цехов и промышленных проектов один из наиболее распространенных вопросов на этапе проектирования или закупки звучит так: следует ли выбрать масляный трансформатор или сухой трансформатор?
На первый взгляд, оба типа выполняют одну и ту же основную функцию — преобразование напряжения и подачу питания на нагрузку. Но в реальных промышленных условиях разница между ними существенна. Методы охлаждения, требования к установке, показатели безопасности, потребности в техническом обслуживании и общая стоимость владения у них разные. Правильный выбор может повысить стабильность системы и снизить затраты на протяжении всего жизненного цикла. Неправильный выбор может создать ненужные ограничения, дополнительные расходы или даже риски для безопасности в будущем.
В данной статье проводится сравнение маслонагревательных и сухих трансформаторов с практической точки зрения в промышленности. Объясняются их основные различия, типичные сценарии применения и ключевые факторы выбора, что поможет инженерам, заказчикам и группам по закупкам принять более обоснованное решение.

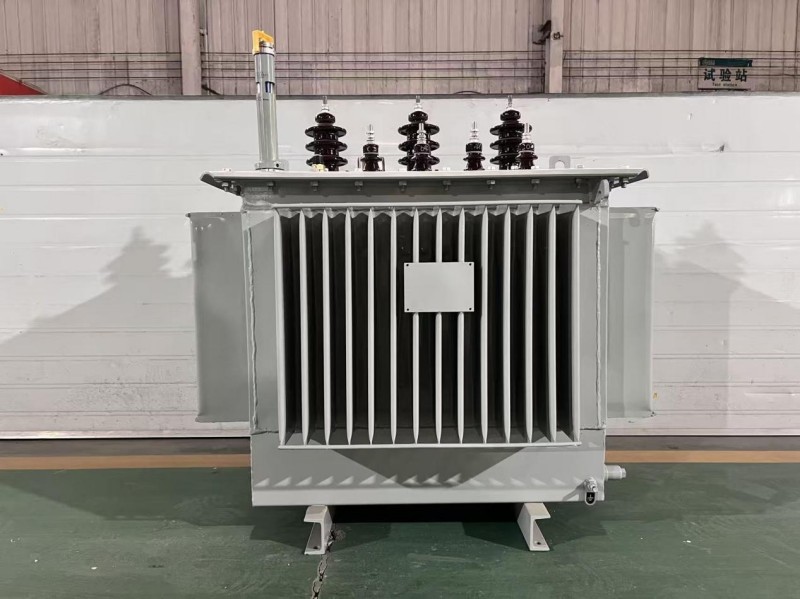

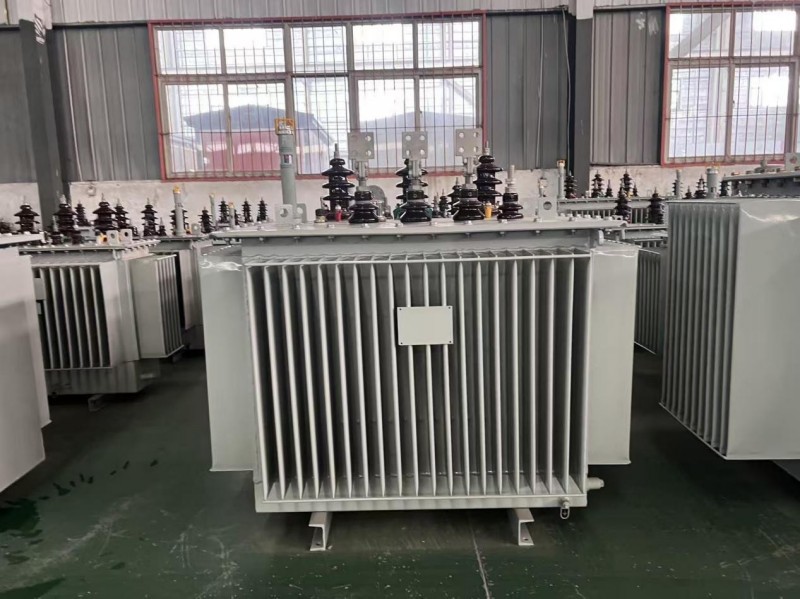

1. Что такое трансформатор с масляным охлаждением?
В трансформаторе с масляным охлаждением трансформаторное масло используется как в качестве изоляционной, так и охлаждающей среды. Сердечник и обмотки погружены в изоляционное масло, а тепло, выделяемое во время работы, передается через масло и отводится через радиаторы или охлаждающие поверхности.
Благодаря хорошим теплопередающим свойствам трансформаторного масла, маслопогружные трансформаторы обычно обеспечивают эффективное охлаждение и стабильную работу при высоких нагрузках. Они широко используются в промышленных энергосистемах уже много лет и остаются одним из наиболее распространенных вариантов для распределения электроэнергии в средних и крупных масштабах.
Типичные серии масляных трансформаторов включают S11, S13, S15 и другие энергосберегающие модели. Во многих промышленных проектах масляные трансформаторы используются на наружных подстанциях, в отдельных трансформаторных помещениях, системах распределения электроэнергии на заводах и в тех областях, где ожидается непрерывная работа в тяжелых условиях.

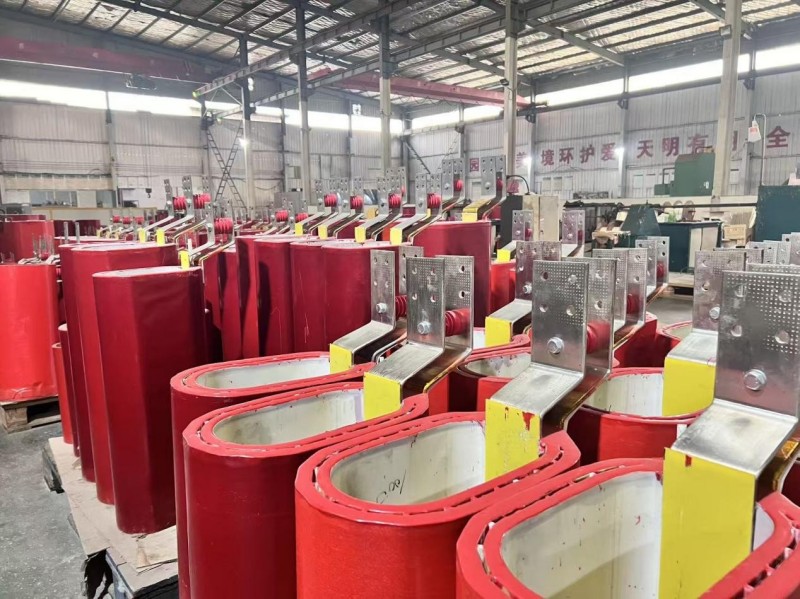

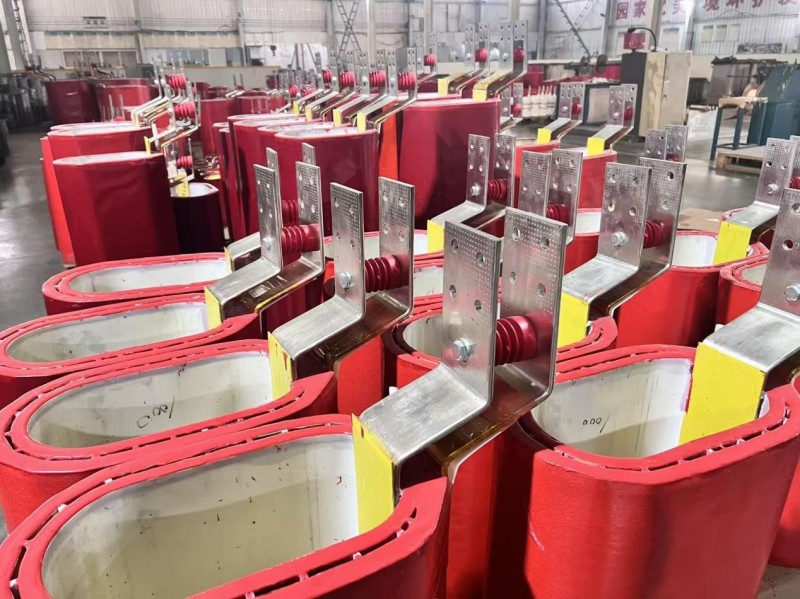

2. Что такое трансформатор сухого типа?
В трансформаторе сухого типа не используется изоляционное масло. Вместо этого для изоляции и охлаждения обмоток используются воздух и твердые изоляционные материалы, такие как эпоксидная смола. В зависимости от конструкции охлаждение осуществляется естественным или принудительным воздушным охлаждением.
К распространенным сериям сухих трансформаторов относятся SCB10, SCB11, SCB12, SCB13 и SCB14. Одним из главных преимуществ сухих трансформаторов является безопасность. Поскольку внутри нет масла, отсутствует риск утечки масла, а пожарная опасность ниже, чем у трансформаторов с масляным охлаждением.
Сухие трансформаторы особенно подходят для внутренних установок, высотных промышленных зданий, торговых комплексов и мест, где важны противопожарная защита, чистота окружающей среды и компактность.
3. Трансформаторы с масляным охлаждением против трансформаторов сухого типа: основные различия
При сравнении масляных и сухих трансформаторов для промышленного распределения электроэнергии наиболее практичным способом является оценка их по нескольким критически важным параметрам.
3.1 Эффективность охлаждения
Одно из важнейших отличий — это система охлаждения.
Трансформаторы с масляным охлаждением, как правило, обладают лучшим теплоотводом. Поскольку изоляционное масло отводит тепло от обмоток и сердечника, эти трансформаторы хорошо работают в условиях высоких нагрузок и длительной эксплуатации. Это одна из причин их широкого использования на крупных заводах и в тяжелой промышленности.
Сухие трансформаторы в основном используют воздушное охлаждение. В небольших устройствах часто применяется естественное воздушное охлаждение, в то время как для более крупных могут потребоваться вентиляторы с принудительной подачей воздуха. Эффективность их охлаждения в большей степени зависит от температуры окружающей среды, вентиляции и условий установки.
Для применений с непрерывной высокой нагрузкой и большим тепловым потреблением обычно преимущество имеют трансформаторы с масляным охлаждением.
3.2 Изоляция и безопасность
Трансформаторы с масляным охлаждением обладают высокими изоляционными характеристиками, поскольку трансформаторное масло обеспечивает эффективную электрическую изоляцию. Это делает их пригодными для многих сложных промышленных и энергетических применений.
Однако наличие масла также создает риски. Если трансформатор поврежден или установлен неправильно, может возникнуть риск утечки масла, возгорания или загрязнения окружающей среды. Именно поэтому трансформаторы с масляным охлаждением часто требуют дополнительных мер по обеспечению пожарной безопасности, герметизации масла и соблюдению безопасного расстояния.
Сухие трансформаторы обычно считаются более безопасными для использования внутри помещений. Они огнестойки, мало загрязняют окружающую среду и больше подходят для зон со строгими требованиями пожарной безопасности. Для установок, расположенных вблизи людей, производственных помещений или коммерческих площадей, часто предпочтительнее использовать сухие трансформаторы.
3.3 Требования к месту установки и занимаемому пространству
Зачастую выбор определяется условиями установки, а не техническими предпочтениями.
Трансформаторы с масляным охлаждением обычно устанавливаются на открытом воздухе или в специально отведенных трансформаторных помещениях. Из-за требований пожарной безопасности, вентиляции и безопасности, связанных с использованием масла, им, как правило, требуется больше места для установки и вспомогательных строительных работ.
Сухие трансформаторы гораздо проще устанавливать вблизи центра нагрузки. Они широко используются внутри зданий, на распределительных подстанциях, во внутренних подстанциях, а также в местах, где строительство отдельного трансформаторного помещения затруднительно или дорого.
Если для проекта достаточно открытого или изолированного пространства, лучше подойдет трансформатор с масляным охлаждением. Если же установка должна производиться в помещении или вблизи нагрузки, зачастую более практичным окажется трансформатор сухого типа.
3.4 Техническое обслуживание и срок службы
Трансформаторы с масляным охлаждением требуют регулярного осмотра состояния масла, его уровня, герметичности и рабочей температуры. В некоторых случаях необходимы испытания масла и профилактическое техническое обслуживание. Это означает, что работы по техническому обслуживанию становятся более структурированными и порой более трудоемкими.
Тем не менее, трансформаторы с масляным охлаждением — это хорошо зарекомендовавшие себя изделия, и при надлежащем техническом обслуживании они часто обеспечивают длительный срок службы и стабильную работу.
Сухие трансформаторы обычно требуют меньше планового технического обслуживания. В них не нужно следить за уровнем масла или заменять его, а ежедневное обслуживание в основном включает в себя очистку от пыли, проверку состояния изоляции, контроль температуры и обеспечение достаточного потока охлаждающего воздуха.
Для пользователей, желающих упростить техническое обслуживание, привлекательными являются трансформаторы сухого типа. Однако, если изоляция обмоток изнашивается или система катушек повреждается, затраты на ремонт также могут быть высокими.
3.5 Первоначальные затраты и общие затраты на владение
Во многих случаях трансформаторы с масляным охлаждением имеют более низкую первоначальную стоимость, особенно при больших мощностях. Это делает их привлекательными для промышленных проектов, где важна экономическая эффективность.
Однако стоимость оборудования сама по себе не отражает всей картины. Для трансформаторов с масляным охлаждением могут потребоваться дополнительные строительные работы, системы противопожарной защиты, системы отвода масла или специально отведенное место для установки. Эти дополнительные расходы следует учитывать при планировании проекта.
Сухие трансформаторы, как правило, имеют более высокую себестоимость, но они часто упрощают монтаж и могут быть размещены ближе к центру нагрузки. В некоторых проектах это может уменьшить длину кабеля, упростить компоновку и снизить общую нагрузку на проект.
Таким образом, правильное сравнение включает не только цену покупки, но и общую стоимость владения, в том числе стоимость оборудования, стоимость установки, стоимость здания, эксплуатационные убытки и затраты на техническое обслуживание.
4. Какой трансформатор лучше подходит для промышленного распределения электроэнергии?
Единого ответа для каждого проекта не существует. Правильный трансформатор зависит от конкретного применения.
4.1 Когда следует выбирать трансформатор с масляным охлаждением
Трансформаторы с масляным охлаждением часто являются лучшим выбором в следующих ситуациях:
Крупные заводы и предприятия тяжелой промышленности.
В таких условиях обычно наблюдаются высокие нагрузки, длительное время работы и высокие требования к стабильности охлаждения.
Наружные подстанции или отдельные трансформаторные помещения.
Если на площадке уже достаточно места для установки и безопасного расстояния, проще использовать трансформаторы с масляным охлаждением.
Проекты с ограниченным бюджетом и высокими требованиями к мощности.
При увеличении мощности трансформаторы с масляным охлаждением часто обеспечивают лучшую экономическую эффективность.
Проекты, требующие надежной долгосрочной непрерывной работы.
Благодаря своей продуманной конструкции и высоким тепловым характеристикам, они остаются предпочтительным решением во многих промышленных условиях.
4.2 Когда следует выбирать трансформатор сухого типа
Сухие трансформаторы обычно более подходят в следующих случаях:
Для установки внутри помещений.
Если трансформатор необходимо разместить внутри здания, в мастерской или рядом с центром нагрузки, сухие трансформаторы гораздо проще установить.
Проекты со строгими требованиями пожарной безопасности.
Больницы, торговые центры, высотные заводы, подземные сооружения и здания с высокой плотностью застройки часто предпочитают сухие трансформаторы по соображениям безопасности.
Проекты с ограниченным пространством.
Когда нет места для отдельного трансформаторного подъезда или системы маслоудержания, сухие трансформаторы обеспечивают большую гибкость.
Пользователи, желающие упростить техническое обслуживание.
Для некоторых предприятий сокращение объема планового технического обслуживания является важным преимуществом.
4.3 Смешанное развертывание также является распространенным явлением.
Во многих крупных индустриальных парках решение заключается не только в выборе одного из двух типов решений.
Обычно для основных наружных распределительных сетей или участков большей мощности используют трансформаторы с масляным охлаждением, а внутри зданий или в зонах с более строгими требованиями пожарной безопасности — трансформаторы сухого типа.
Этот комбинированный подход сочетает в себе экономические и тепловые преимущества маслопогружных установок с гибкостью монтажа и преимуществами безопасности сухих установок.
5. Пять ключевых факторов при выборе трансформатора
При выборе промышленного распределительного трансформатора следует учитывать следующие пять факторов в совокупности.
5.1 Требования безопасности
Это, как правило, первый фактор, который следует оценить. Правила противопожарной защиты, тип здания, плотность персонала и окружающая рабочая среда — все это влияет на выбор.
Если трансформатор установлен внутри здания или вблизи жилых помещений, часто целесообразнее использовать сухие трансформаторы. Если же место установки является независимым и надлежащим образом защищено, то масляные трансформаторы также могут быть очень надежным вариантом.
5.2 Место для установки
Есть ли отдельное помещение для трансформатора? Возможна ли установка на открытом воздухе? Насколько хороша вентиляция? Планировка проекта уже утверждена?
Во многих случаях фактические условия установки определяют тип трансформатора раньше, чем любые другие факторы.
5.3 Характеристики нагрузки
Характеристики нагрузки имеют большое значение. Работает ли система непрерывно? Имеются ли большие пиковые нагрузки? Включает ли проект тяжелое промышленное оборудование или часто возникают перегрузки?
Для непрерывного распределения электроэнергии в условиях высоких нагрузок обычно лучше подходят трансформаторы с масляным охлаждением, которые демонстрируют более высокую термическую стабильность. Для умеренных нагрузок и использования внутри помещений чаще всего лучше подходят трансформаторы сухого типа.
5.4 Возможности технического обслуживания
При реализации проекта не следует выбирать оборудование, которое будет сложно обслуживать эксплуатационной команде.
Если на предприятии работают опытные электротехники и имеется надлежащая система технического обслуживания, трансформаторы с масляным охлаждением являются удобными в эксплуатации и очень надежными. Если ресурсы для технического обслуживания ограничены, в долгосрочной перспективе может быть проще в обращении трансформаторы сухого типа.
5.5 Общая стоимость владения
Именно здесь многие проекты допускают ошибки. Более низкая цена оборудования не всегда означает более низкую стоимость проекта.
Правильный способ сравнения — это расчет общей стоимости владения, включая первоначальную стоимость покупки, строительные работы, установку, эксплуатационные убытки, техническое обслуживание и долгосрочные затраты на замену.
6. Часто задаваемые вопросы
Можно ли установить масляный трансформатор в помещении?
Да, но это обычно требует более строгой противопожарной защиты, вентиляции, герметизации масла и соблюдения местных норм. На практике для использования внутри помещений чаще выбирают сухие трансформаторы.
Как долго служит сухой трансформатор?
Сухой трансформатор может иметь длительный срок службы, если он работает в пределах своих проектных ограничений и в подходящих условиях. На срок службы влияют повышение температуры, пыль, влажность, старение изоляции и условия нагрузки.
Для трансформатора с масляным охлаждением требуется маслосборник?
Это зависит от местных правил, типа установки, мощности трансформатора и проектных стандартов. В некоторых случаях могут потребоваться меры по сбору или сливу масла.
Какой трансформатор имеет меньшие потери холостого хода?
Это зависит от конкретной модели, уровня эффективности и конструкции. Некорректно обобщать только по типу. Правильный подход — сравнить фактические технические характеристики выбранных моделей трансформаторов.
Как экологическая политика и политика энергосбережения влияют на выбор трансформаторов?
В современных проектах все большее значение придается низким потерям, низкому уровню шума, безопасности и экологичности. В некоторых случаях это приводит к смещению предпочтений в сторону новых высокоэффективных моделей трансформаторов, как масляных, так и сухих.
7. Заключение: Нет «лучшего», есть только наиболее подходящий.
При сравнении масляного трансформатора и сухого трансформатора ключевой момент прост: универсального победителя не существует.
Если ваш проект предполагает наличие отдельного монтажного пространства, высокую нагрузку и приоритетное внимание к эффективности инвестиций, то трансформатор с масляным охлаждением часто является лучшим выбором.
Если ваш проект требует установки внутри помещения, повышенной пожарной безопасности, упрощения обслуживания или компактной компоновки, то обычно лучшим решением будет сухой трансформатор.
Простое эмпирическое правило таково:
Если у вас есть отдельное помещение, большая нагрузка и приоритет отдается стоимости, выбирайте трансформатор с масляным охлаждением.
Если вам необходима установка внутри помещения, приоритет отдается безопасности и простоте обслуживания, выбирайте трансформатор сухого типа.
В сфере промышленного распределения электроэнергии лучший трансформатор — это не тот, который имеет самую впечатляющую брошюру, а тот, который действительно соответствует условиям эксплуатации проекта, условиям установки, требованиям безопасности и долгосрочным целевым показателям стоимости.
