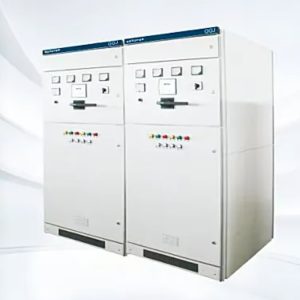

Распределительное устройство низкого напряжения (РУНН): от выбора до долгой службы

Вы открываете дверь электрощитовой и видите его: ряды автоматов, шины, приборы учета. Это сердце любой современной электроустановки — распределительное устройство низкого напряжения (РУНН). Кажется, это просто металлический шкаф с “пробками”. Но ошибка в его выборе или монтаже оборачивается не просто отключением света, а прямыми финансовыми потерями, простоями производства и угрозой безопасности. Мы десятки раз сталкивались с ситуациями, когда заказчик, пытаясь сэкономить, покупал первое попавшееся РУНН, а через год расширение мощностей или простая замена вышедшего из строя модуля превращалась в дорогостоящую головоломку. Эта статья — практическое руководство, которое поможет вам избежать таких ошибок. Мы разберем, как правильно выбрать, смонтировать и обслуживать РУНН, чтобы оно работало десятилетиями.

Выбор РУНН: не цена, а стратегия

Первый и самый критичный шаг — выбор устройства. Здесь нельзя действовать по принципу “подберем что-нибудь”. Основой должны стать два документа: проект электроснабжения и действующие стандарты, прежде всего ГОСТ Р 51321.5 “Устройства комплектные низковольтные распределения и управления”. Проект определяет технические требования, а ГОСТ — критерии безопасности и качества.

На что смотреть в первую очередь?

• Степень защиты оболочки (IP). Для сухого отапливаемого помещения хватит IP31. Для цеха с пылью или возможными брызгами — не менее IP54. Для улицы или особо влажных сред — IP65 и выше. Мы видели, как РУНН с IP31 в сыром подвале покрывался конденсатом, что приводило к постоянным утечкам тока и ложным срабатываниям.
• Номинальный ток и стойкость к короткому замыканию. Номинальный ток главных вводных цепей должен быть с запасом. Но важнее показатель Icw — условный ток короткого замыкания, который РУНН может выдержать без разрушения в течение 1 секунды. Для обычного офиса может хватить 10-15 кА, а для промышленного объекта рядом с трансформаторной подстанцией — 50 кА и более. Уточните этот параметр у энергоснабжающей организации.
• Материал корпуса. Пластик дешевле и не ржавеет, но металл (оцинкованная сталь) прочнее, лучше экранирует и обеспечивает большую стойкость к механическим воздействиям и распространению дуги.
• Внутренняя компоновка и модульность. Оцените, насколько удобно будет монтировать и подключать провода. Есть ли место для будущего расширения? Система монтажной шины (DIN-рейка) должна быть качественной. Хлипкая рейка со временем прогибается под весом автоматов.

Отдельно стоит вопрос о производителе. Известные бренды (Schneider Electric, ABB, IEK, КЭАЗ) дают гарантию не только на корпус, но и на соответствие заявленным параметрам. Их продукция проходит полный цикл испытаний, включая проверку на электродинамическую стойкость. С неизвестным брендом вы покупаете “кота в мешке”. При выборе оборудования также стоит обратить внимание на компании, которые специализируются на полном цикле производства электротехники, от трансформаторов до распределительных устройств. Например, компания ООО “Хэнань Хуамей Электротехника” занимается исследованиями, разработкой и производством комплексных решений, включая высоковольтные и низковольтные распределительные устройства (КРУ, РУНН), сухие и масляные трансформаторы, а также готовые подстанции. Строгое соблюдение стандартов (аналогичных ГОСТ, таких как GB1094 и GB/T6451) и акцент на энергоэффективность, безопасность и надежность продукции позволяют таким производителям предлагать решения для ответственных объектов в городских сетях, на промышленных предприятиях и в сфере новой энергетики.

Монтаж: где экономия приводит к катастрофе

Даже идеально подобранное РУНН можно испортить неграмотным монтажом. Основное правило: монтаж должны выполнять квалифицированные специалисты с допуском к работам в электроустановках. Это не формальность, а необходимость.

Перед началом работ убедитесь в готовности помещения: оно должно быть сухим, очищенным от строительного мусора, с установленными системами вентиляции и освещения. Сам монтаж включает несколько ключевых этапов:

1. Установка корпуса. Шкаф должен быть надежно закреплен на ровной, несущей поверхности. Используйте строительный уровень. Заземляющий контакт на корпусе необходимо сразу подключить к главной заземляющей шине (ГЗШ) отдельным проводом достаточного сечения.
2. Монтаж внутренних компонентов. Сначала устанавливаются нулевые (N) и защитные (PE) шины. Затем — вводные аппараты, приборы учета, УЗО, автоматические выключатели. Следите за тем, чтобы силовые и слаботочные цепи (например, для АВР или сигнализации) были разделены.
3. Прокладка и подключение проводников. Это самый ответственный момент. Все соединения должны быть надежными, без натяжения. Провода аккуратно маркируйте. Сечение входящих и отходящих линий должно строго соответствовать проекту. Частая ошибка — “удлинение” проводов скруткой внутри шкафа. Допустимы только клеммные соединения или опрессовка.
4. Проверка и опломбирование. После монтажа необходимо провести визуальный контроль, проверить механику всех аппаратов, затяжку клемм, сопротивление изоляции и петли “фаза-ноль”. Только после успешных испытаний представитель энергоснабжающей организации опломбирует ввод и счетчик.

Помните: неаккуратная укладка кабелей ухудшает теплоотвод и затрудняет дальнейшее обслуживание. Слишком тугая подтяжка клемм может повредить жилу, а слабая — привести к нагреву и возгоранию.

Обслуживание: не ждать поломки

РУНН — не “установил и забыл”. Его надежность на 70% зависит от регулярного и грамотного обслуживания. Мы рекомендуем составлять годовой график проверок, который включает визуальные осмотры и инструментальный контроль.

Что делать при плановом осмотре?

• Визуальный контроль. Проверьте чистоту, отсутствие пыли, влаги, следов коррозии или перегрева (потемнение пластика, оплавления). Убедитесь, что все двери и крышки закрываются плотно, маркировка цепей читаема.
• Проверка механизмов. Вручную (при отключенном питании!) несколько раз включите-выключите рубильники и автоматы. Ход должен быть плавным, без заеданий.
• Контроль затяжки соединений. Это ключевая процедура. С помощью динамометрического ключа раз в 2-3 года необходимо проверять момент затяжки основных силовых соединений (ввод, шины). Ослабление контакта — главная причина пожаров в электрощитах. Данные о требуемых моментах затяжки смотрите в паспорте аппарата.
• Измерения. С помощью тепловизора можно быстро и безопасно под нагрузкой найти перегретые точки. Также периодически нужно замерять сопротивление изоляции и сопротивление контура заземления. Эти работы должны выполнять электролаборатория с оформлением официального протокола Источник: РД 153-34.0-20.527-98 (2020).

Что категорически нельзя делать? Не пытайтесь чинить или модернизировать РУНН под напряжением. Не ставьте “жучки” вместо перегоревших предохранителей. Не блокируйте механизмы свободного расцепления автоматов. Не загромождайте доступ к щиту.

Типичные ошибки и как их избежать

Некоторые проблемы возникают с пугающей регулярностью. Давайте разберем самые частые.

Ошибка 1: “На наш ток хватит”. Заказчик считает суммарную мощность оборудования, прибавляет “немного про запас” и выбирает РУНН. Но не учитывает пусковые токи двигателей или будущее расширение. Результат — постоянное срабатывание вводного автомата при запуске станков. Решение: Заказывайте профессиональный расчет нагрузок с учетом коэффициентов спроса и пусковых токов. Берите запас по номиналу главных цепей не менее 25-30%.

Ошибка 2: Экономия на защите. Установка только автоматических выключателей, без УЗО или дифавтоматов. Это защищает от короткого замыкания и перегрузки, но не от токов утечки, которые вызывают возгорание или поражение человека. Решение: Обязательно устанавливайте УЗО на группы, питающие розетки и оборудование во влажных зонах. Ток срабатывания — не более 30 мА.

Ошибка 3: Пренебрежение заземлением. Неправильный монтаж ГЗШ или соединение защитного (PE) и нулевого (N) проводника после вводного аппарата. Это смертельно опасно. Решение: Следите, чтобы монтажники четко следовали схеме системы заземления (TN-C-S, TT), указанной в проекте. Заземляющая шина должна быть отдельной, маркированной желто-зеленым цветом.

Заключение: надежность как результат правильных решений

Распределительное устройство низкого напряжения — это не просто точка распределения энергии, а сложная инженерная система, от которой зависит бесперебойность и безопасность всего объекта. Подход “купить, поставить и забыть” здесь не работает. Долговечность и безотказность РУНН складываются из трех равнозначных компонентов: обоснованного выбора на этапе проектирования, безупречного монтажа по стандартам и правилам, и регулярного профилактического обслуживания.

Инвестиции в качественное РУНН и профессиональные услуги по его установке и сервису всегда окупаются. Они предотвращают дорогостоящие аварии, снижают риски пожара, минимизируют простои и, в конечном счете, защищают ваше имущество и репутацию. Помните, что в электроэнергетике скупой платит не дважды, а гораздо больше. Делайте ставку на качество, стандарты и экспертизу — и ваше распределительное устройство станет гарантом стабильности на долгие годы. Именно поэтому, выбирая партнера для оснащения энергообъекта, стоит рассматривать производителей с полным циклом разработки и строгим контролем качества.
