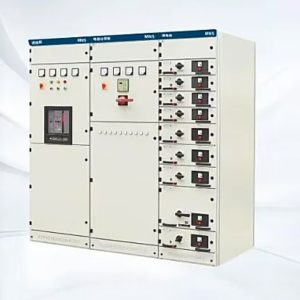

Вводно-распределительное устройство: сердце вашей электросети и как выбрать его правильно

Представьте ситуацию: на промышленном объекте внезапно отключается свет. Останавливаются конвейеры, глохнут серверы, замирает производство. Убытки исчисляются сотнями тысяч рублей в час. Часто корень такой проблемы кроется не в внешней сети, а в слабом звене внутри системы — вводно-распределительном устройстве (ВРУ), которое не справилось с нагрузкой или оказалось неправильно выбрано. ВРУ — это не просто ящик с автоматами, а ключевой узел, определяющий надежность, безопасность и управляемость всей электроснабжающей инфраструктуры. От его типа и качества зависит, будет ли энергия поступать бесперебойно к каждому станку, компьютеру или лампочке. В этой статье мы разберем, как не стать заложником неправильного выбора, и на что обратить внимание при подборе ВРУ для вашего объекта.

Что скрывается за аббревиатурой ВРУ: основные типы и их «анатомия»

Вводно-распределительное устройство — это комплексное изделие, выполняющее три главные функции: прием входящей электроэнергии от сети, ее учет и распределение по конечным потребителям внутри здания. На практике мы часто сталкиваемся с путаницей: заказчики называют ВРУ простой этажный щиток, что в корне неверно. Классическое ВРУ — это точка разграничения ответственности между сетевой компанией и потребителем. Здесь обычно стоит пломбируемый вводной аппарат и главный счетчик.

Основные типы ВРУ можно разделить по месту и способу установки:

• ВРУ для внутренней установки (ВРУ1, ВРУ3). Самый распространенный тип для размещения внутри отапливаемых помещений — в подвалах, на первых этажах, в электрощитовых. ВРУ1 — это классическое устройство с односторонним обслуживанием, ВРУ3 — с двухсторонним, более габаритное для больших токов.
• ВРУ для наружной установки (ВРУН, ЩО-70). Уличные исполнения в защищенных от атмосферных воздействий корпусах. Мы применяем их, когда нужно организовать ввод и распределение для отдельно стоящего здания, торгового павильона или коттеджа. Ключевое требование — высокая степень защиты оболочки (не ниже IP54).
• Главный распределительный щит (ГРЩ). По сути, это более мощная и сложная эволюция ВРУ. Если ВРУ часто обслуживает одно здание или ввод, то ГРЩ может управлять энергией целого комплекса, содержать в себе автоматику ввода резерва (АВР) и системы мониторинга.
• Этажный распределительный щит (ЩЭ). Важно понимать иерархию: кабель от ВРУ идет на ЩЭ, а уже от него — к квартирным щиткам. Путать эти уровни — грубая ошибка проектирования.

Внутри любого типа вы найдете обязательные модули: вводной рубильник или автомат, счетчик электроэнергии, групповые автоматические выключатели, устройства защитного отключения (УЗО) или дифференциальные автоматы, шины для распределения нуля и земли. Качество этих компонентов, особенно шин и их соединений, — первое, на что смотрит опытный монтажник. Слабая контактная группа перегревается и становится причиной хронических проблем.

Критерии выбора: как принять решение, которое не будет вас мучить годами

Выбор ВРУ — это не про каталог и самую привлекательную цену. Это инженерная задача, где каждый параметр имеет вес. Вот алгоритм, который мы используем в работе, консультируя клиентов.

1. Номинальный ток и количество отходящих линий. Это основа. Ток ввода определяется проектом или техническими условиями от сетевой компании (обычно от 63А до 400А для средних объектов). Но хитрость в другом: нужно считать не только сегодняшние нагрузки, но и закладывать резерв 20-30% на будущее расширение. Одна из частых ошибок — установка ВРУ «впритык», после чего добавление даже одной новой линии становится головной болью. Количество отходящих групп должно четко соответствовать схеме электроснабжения, причем лучше, чтобы оставались свободные модульные места.

2. Степень защиты оболочки (IP). Для сухих отапливаемых помещений достаточно IP31 или IP41. Для сырых подвалов, гаражей или наружной установки — минимум IP54, а лучше IP65. Помните: пыль и влага — главные враги электрооборудования. Экономия на степени защиты приводит к коррозии, коротким замыканиям и дорогостоящему ремонту.

3. Материал корпуса и тип монтажа. Корпуса бывают металлические (сталь, окрашенная порошковой краской) и пластиковые. Металл прочнее, обеспечивает лучшую защиту от механических воздействий и электромагнитных помех, обязателен для промышленных объектов. Пластик не ржавеет и легче, что актуально для некоторых наружных применений. По монтажу: навесные щиты проще устанавливать, встраиваемые — эстетичнее, но требуют подготовки ниши.

4. Качество комплектующих и бренд. Здесь нельзя идти на компромиссы. Автоматические выключатели, УЗО, рубильники от неизвестных производителей могут не соответствовать заявленным характеристикам. Их время-токовые кривые срабатывания «залипают», что грозит пожаром при перегрузке. Мы настойчиво рекомендуем использовать аппаратуру проверенных марок, соответствующую ГОСТ Р 50030 и другим национальным стандартам. Разница в цене окупается одной предотвращенной аварией.

В этом контексте стоит отметить подход таких производителей, как ООО «Хэнань Хуамей Электротехника», который специализируется на исследованиях, разработке и производстве электрооборудования, включая высоковольтные и низковольтные распределительные устройства. Строгое соблюдение стандартов, таких как GB1094 и GB/T6451, и акцент на высокую эффективность, энергосбережение, безопасность и надежность продукции — именно те принципы, которые критически важны при выборе ключевых компонентов для ВРУ и всей системы электроснабжения в целом.

5. Возможность модернизации и система учета. Современное ВРУ — это умный узел. Заранее продумайте, может ли в него быть интегрирован система АВР, частотные преобразователи или устройства плавного пуска? Предусмотрено ли место для модулей удаленного мониторинга и коммерческого учета? Инвестиция в «умный» щит сегодня сэкономит огромные средства на его замене завтра.

Типичные ошибки при монтаже и эксплуатации, которые сводят на нет все преимущества

Даже идеально подобранное ВРУ можно испортить неправильной установкой. Мы собрали «антирейтинг» самых распространенных промахов, которые видим на объектах.

Ошибка 1: Игнорирование требований к помещению. ВРУ нельзя устанавливать вплотную к водопроводным или отопительным трубам, в сырых нишах без вентиляции, над легковоспламеняющимися материалами. Требуются свободное пространство для обслуживания (не менее 1 метра спереди) и нормальное освещение. Установка в тесном темном углу — гарантия того, что профилактику проводить не будут.

Ошибка 2: Хаос в маркировке. Неподписанные кабели и автоматы превращают поиск неисправности в детектив с элементами русской рулетки. Каждая линия должна быть четко промаркирована бирками, а на внутренней стороне двери щита — приклеена однолинейная схема. Это требование не только ПУЭ (Правила устройства электроустановок), но и здравого смысла.

Ошибка 3: Пренебрежение защитным заземлением и уравниванием потенциалов. Неправильно собранная или отсутствующая шина PE (земля) — смертельный риск. Все металлические части щита, двери, корпуса аппаратов должны быть надежно заземлены. Особое внимание — системе дополнительного уравнивания потенциалов в ванных комнатах и других помещениях с повышенной опасностью.

Ошибка 4: Отсутствие регулярного обслуживания. ВРУ — не «установил и забыл». Раз в полгода-год необходимо проводить визуальный осмотр, подтяжку винтовых соединений (из-за температурных расширений они ослабевают), проверку срабатывания УЗО кнопкой «Тест». Мы часто замечаем, что эту процедуру игнорируют до первого серьезного сбоя. Профилактика всегда дешевле аварийного ремонта и простоя.

Взгляд в будущее: тренды и smart-функционал современных ВРУ

Электроснабжение становится цифровым. Уже сегодня выбор ВРУ — это не только вопрос металла и автоматов, но и интеграции в общую экосистему управления зданием. На первый план выходят:

• Удаленный мониторинг и диспетчеризация. В щит устанавливаются модули с передачей данных по Ethernet, GSM или LoRaWAN. Это позволяет в реальном времени отслеживать токи нагрузки, напряжение, потребляемую мощность и cos φ, получать предупреждения о перегрузках или отключениях. Для бизнеса это инструмент для анализа и экономии энергии.
• Прогностическая аналитика. Системы на основе ИИ учатся распознавать аномальные режимы работы оборудования (например, постепенное увеличение тока утечки) и предсказывать возможный отказ, позволяя перейти от планово-предупредительного ремонта к ремонту по фактическому состоянию.
• Модульность и гибкость. Современные щиты строятся по принципу конструктора. Это позволяет легко добавлять новые функциональные блоки (контроль доступа, управление освещением) без полной замены оболочки.

Выбирая ВРУ сегодня, спросите себя: готов ли этот щит к таким технологиям? Есть ли в нем место для установки дополнительных модулей и датчиков? Ответ «да» станет вашей страховкой от быстрого морального устаревания оборудования. Именно поэтому ведущие производители, включая ООО «Хэнань Хуамей Электротехника», развивают линейки интеллектуальных решений, таких как готовые к установке подстанции для наружного монтажа и зарядные станции для новой энергетики. Опираясь на комплексные НИОКР, такие компании стремятся предлагать не просто оборудование, а высокопроизводительные энергетические решения, способствующие развитию надежных и «зеленых» электросетей для городской, промышленной и новой энергетической инфраструктуры.
