Полное руководство по закупке силовых трансформаторов: от принципов до выбора и обслуживания ( 1)
2026-03-25
Планируете приобрести силовой трансформатор? В этом руководстве объясняется выбор трансформатора, расчет кВА, сухие и маслонаполненные трансформаторы, ценообразование, установка и обслуживание — все это поможет вам снизить затраты и избежать рисков.
Почему важно выбрать правильный трансформатор ( 2)
В критически важных объектах, таких как больницы, центры обработки данных и промышленные предприятия, неправильный выбор трансформатора или эксплуатация неисправного может привести к отключениям электроэнергии, повреждению оборудования и даже угрозе безопасности.
Трансформатор — это не просто ещё один электрический компонент; это основа надёжной системы электроснабжения. Неправильный выбор может привести к неэффективному использованию энергии, перегреву, частым отказам и высоким долгосрочным затратам.
Данное руководство содержит полный обзор выбора и закупки силовых трансформаторов , соответствующий отраслевым стандартам, таким как IEEE и NEC, и поможет вам принимать безопасные, эффективные и экономически выгодные решения.
Основы трансформаторов ( 2)
Что такое силовой трансформатор? ( 3)
Силовой трансформатор — это электрическое устройство, которое передает энергию между цепями с различными уровнями напряжения с помощью электромагнитной индукции.
Основные функции
Не вырабатывает электричество — она лишь преобразует напряжение.
Обеспечивает эффективную передачу на большие расстояния.
Обеспечивает безопасный уровень напряжения для оборудования конечного пользователя.
Принцип работы
Трансформаторы работают на основе электромагнитной индукции :
Первичная обмотка находится под напряжением → создает магнитное поле
Вторичная обмотка индуцирует напряжение.
Магнитное поле проходит через сердечник.

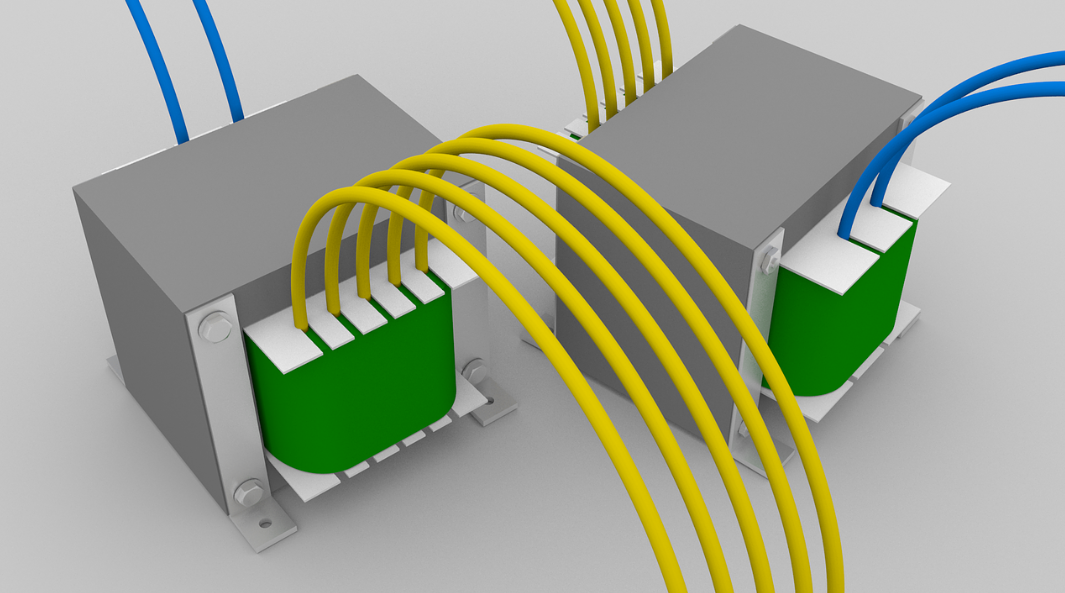

Основные компоненты
сердечника: минимизируют потери энергии и обеспечивают магнитный путь.
Обмотки: Определите коэффициент трансформации напряжения.
Повышающие и понижающие трансформаторы
Повышающий трансформатор: увеличивает напряжение для передачи электроэнергии.
Понижающий трансформатор: снижает напряжение для конечных потребителей.
Шесть ключевых параметров для выбора трансформатора
Напряжение 1.
Первичное напряжение = напряжение питания
Вторичное напряжение = требуемая нагрузка
Пример: 4160 В → 480 В
Правильный выбор напряжения обеспечивает совместимость и предотвращает повреждение оборудования.
Мощность (кВА)
Мощность трансформатора определяет, какую нагрузку он может выдержать.
KVA≈KW0.8KVA \approx \frac{KW}{0.8}KVA≈0.8KW
Передовая практика:
Всегда добавляйте запас прочности в 10–20% для учета возможного увеличения нагрузки в будущем и во избежание перегрузки.
Частота
Северная Америка: 60 Гц
Европа и Азия: 50 Гц
Несоответствие частоты может привести к перегреву и серьезным повреждениям.
Фаза
Однофазный : для жилых помещений и маломощных нагрузок.
Трехфазный : промышленное и крупномасштабное применение.
Трехфазные трансформаторы более эффективны при больших нагрузках и широко используются в промышленных системах.
Тип соединения (треугольник/звезда) 5.
Дельта (Δ) : Подходит для промышленных нагрузок Дельта (Δ)
Звезда (Y) : Обеспечивает несколько уровней напряжения и заземление.
Типичные конфигурации:
Дельта-Уай
Уай-Дельта
Среда установки
Внутри помещений : Сухие трансформаторы
Наружные : маслонаполненные трансформаторы
При выборе оборудования решающее значение играют такие факторы окружающей среды, как влажность, температура и требования пожарной безопасности.
Типы трансформаторов: объяснение

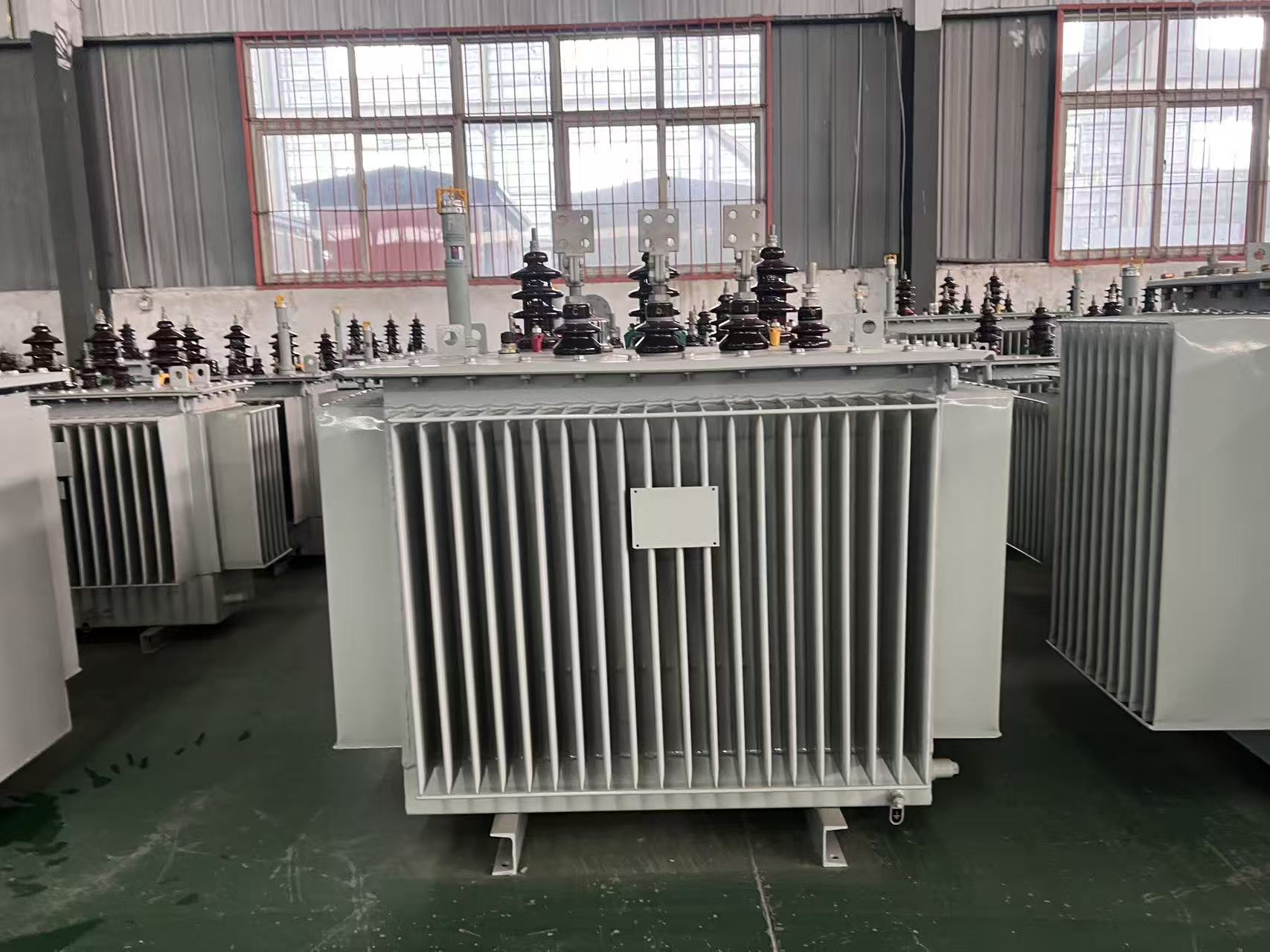

Масляные трансформаторы
Преимущества:
Более высокая эффективность
Более низкая стоимость
Более длительный срок службы
Недостатки:
Риск утечки нефти
Требует более тщательного обслуживания

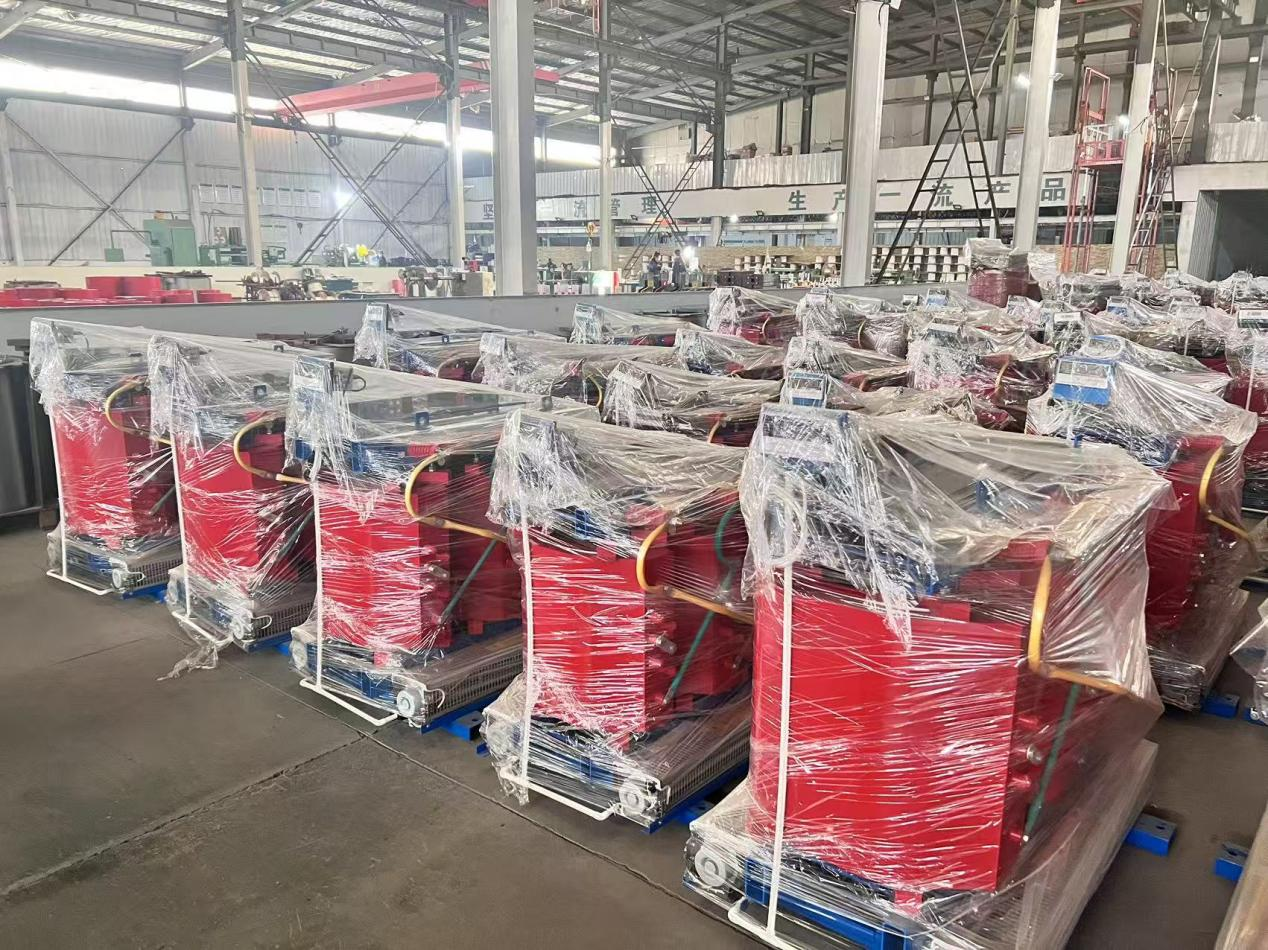

Сухие трансформаторы
Преимущества:
Более безопасный и экологически чистый.
Минимальное техническое обслуживание
Огнестойкий
Недостатки:
Более высокая стоимость
Более низкая перегрузочная способность
Лучше всего подходит для: больниц, центров обработки данных, коммерческих зданий.
Другие типы трансформаторов
Распределительные трансформаторы : используются в сетях распределения электроэнергии.
Автотрансформаторы : более компактные и эффективные для регулировки напряжения.
Трансформаторы с коэффициентом K : предназначены для сред с высоким содержанием гармоник (например, центры обработки данных) .
Типы трансформаторов: объяснение
Масляные трансформаторы
Преимущества:
Более высокая эффективность
Более низкая стоимость
Более длительный срок службы
Недостатки:
Риск утечки нефти
Требует более тщательного обслуживания
Сухие трансформаторы
Преимущества:
Более безопасный и экологически чистый.
Минимальное техническое обслуживание
Огнестойкий
Недостатки:
Более высокая стоимость
Более низкая перегрузочная способность
Лучше всего подходит для: больниц, центров обработки данных, коммерческих зданий.
Другие типы трансформаторов
Распределительные трансформаторы : используются в сетях распределения электроэнергии.
Автотрансформаторы : более компактные и эффективные для регулировки напряжения.
K-Трансформаторы коэффициента усиления : предназначены для сред с высоким содержанием гармоник (например, центров обработки данных) K
L-Руководство по закупкам и ценообразованию
Новые и бывшие в употреблении трансформаторы
| Тип | Преимущества | Недостатки |
| Новый | Высокая производительность, длительный срок службы | Более высокая первоначальная стоимость |
| Использовал | Экономия затрат 30–50% | Повышенный риск, меньшая продолжительность жизни |
Ключевые ценовые факторы
Показатель мощности в кВА (наиболее значимый фактор)
Медные против алюминиевых обмоток
Трансформаторный тип (сухой тип дороже)
Уровень напряжения
Дополнительные расходы
Транспорт
Установка
Системы защиты (автоматические выключатели, реле)
Когда вам необходима персонализация?
Особые требования к напряжению
Ограничения по площади
Экстремальные условия (высокая температура, влажность или высота над уровнем моря)
Изготовление трансформаторов на заказ может изначально обойтись дороже, но при этом значительно улучшить производительность и надежность системы.
Часть 5: Установка и техническое обслуживание
Стандарты соответствия
Всегда следуйте
стандарты IEEE C57
Статья 450 NEC
Руководящие принципы NEMA
Рекомендации по установке
Обеспечьте устойчивое основание
Надлежащее заземление имеет важное значение.
Обеспечьте надлежащую вентиляцию.
Плановое техническое обслуживание
Регулярное техническое обслуживание помогает продлить срок службы трансформатора и предотвратить поломки:
Визуальный осмотр
Инфракрасная термография
Анализ масла (для маслонаполненных агрегатов)
Испытание сопротивления изоляции
Типичные неисправности
Деградация изоляции
Перегрузка
Неисправность системы охлаждения
Профилактическое техническое обслуживание гораздо экономичнее, чем аварийный ремонт.
Часть 6: Тенденции в отрасли
Трансформаторная отрасль стремительно развивается в связи с глобальным спросом на энергию и цифровизацией.
Ключевые тенденции
Интеллектуальные трансформаторы с мониторингом в реальном времени
Экологически чистые изоляционные масла
Повышение стандартов энергоэффективности
Интеграция с системами возобновляемой энергии
Эти инновации повышают надежность, снижают потери и позволяют более эффективно управлять энергосетью.
Заключение: Как сделать лучший выбор
При покупке силового трансформатора помните:
Правильный выбор важнее цены.
Сосредоточьтесь на общей стоимости жизненного цикла, а не только на первоначальных инвестициях.
Сотрудничайте с опытными и надежными поставщиками.
Правильно подобранный трансформатор обеспечивает долговременную стабильность, эффективность и безопасность вашей энергосистемы.
