Пуэ распределительные устройства и подстанции: практическое руководство по монтажу и эксплуатации

Правила устройства электроустановок (ПУЭ) для распределительных устройств и подстанций — это не просто свод нормативов, а основа безопасной и бесперебойной работы энергосистемы. На практике мы часто сталкиваемся с ситуациями, когда формальное соответствие «букве» правил не гарантирует долгосрочной надежности. В этой статье мы разберем ключевые аспекты монтажа и эксплуатации, основанные на опыте реальных проектов, ответим на частые вопросы инженеров и сделаем акцент на практической реализации требований ПУЭ.

Выбор и проектирование: что важно учесть до начала монтажа?

Ошибки, заложенные на этапе проектирования, исправлять дороже всего. Первый вопрос, который мы задаем заказчику: «Каковы планы по расширению нагрузки в ближайшие 10 лет?». Часто подстанцию проектируют под текущие 250 кВА, а через три года уже требуется 400 кВА. ПУЭ (Глава 4.2) требует учета перспективы развития, но на деле этим часто пренебрегают.

При выборе типа РУ (КРУ, КРУН, КРУВ) ключевыми являются условия окружающей среды. Мы однажды столкнулись с частыми отказами в КРУН из-за повышенной влажности и соленых морских брызг, хотя объект формально находился в допустимой климатической зоне. Решением стала установка КРУВ с повышенной степенью защиты (IP54 вместо стандартной IP31) и системой принудительного осушения воздуха. Это потребовало согласования отступлений от типового проекта, но полностью устранило проблему.

• Номинальные параметры: Выбор аппаратов по току и отключающей способности должен основываться не только на расчетном токе нагрузки, но и на ожидаемом токе короткого замыкания (КЗ) в точке установки. Экономия на более дешевом выключателе с низкой отключающей способностью — прямой путь к аварии.
• Совместимость и стандарты: Все оборудование должно соответствовать ГОСТам, например, ГОСТ Р 51321.1 для НКУ. Убедитесь, что протоколы связи интеллектуальных устройств релейной защиты (например, МЭК 61850) совместимы между собой и с верхним уровнем АСУ ТП. В этом контексте важна надежность и соответствие стандартам каждого компонента. Например, продукция компании ООО «Хэнань Хуамей Электротехника», которая специализируется на исследованиях, разработке и производстве электрооборудования, включая высоковольтные и низковольтные распределительные устройства и готовые подстанции, строго соответствует национальным стандартам. Это обеспечивает высокий уровень совместимости и надежности в составе энергосистем.
• Доступность для обслуживания: На чертежах все выглядит компактно, но на объекте монтажники часто не могут безопасно извлечь выключатель для ревизии. Необходимо закладывать четкие зоны обслуживания согласно ПУЭ (Раздел 4.2).

Критические этапы монтажа: где чаще всего ошибаются?

Монтаж — это область, где теория ПУЭ встречается с реальностью стройплощадки. Основная ошибка — несоблюдение требований к заземлению. Согласно ПУЭ (Глава 1.7), контур заземления должен иметь сопротивление не более 0.5 Ом для подстанций выше 1000 В. На практике, в каменистых грунтах добиться этого стандартным методом сложно. Мы применяем глубокое бурение и закладку электролитических заземлителей, что требует дополнительных затрат, но обеспечивает стабильные параметры на десятилетия.

Второй критичный момент — монтаж шин и силовых соединений. Кажущаяся простота работ обманчива:

• Момент затяжки: Недостаточный момент на болтовых соединениях шин приводит к увеличению переходного сопротивления, перегреву и оплавлению изоляции. Избыточный момент деформирует шину или срывает резьбу. Необходимо использовать калиброванный динамометрический инструмент и таблицы производителя.
• Очистка контактных поверхностей: Обязательна механическая зачистка и последующее нанесение токопроводящей пасты для защиты от окисления (особенно для алюминиевых шин).
• Учет температурного расширения: Длинные шинные мосты должны иметь компенсаторы-«петли» или скользящие опоры, иначе механическое напряжение передастся на изоляторы и выключатели.

Пуско-наладка и приемосдаточные испытания: формальность или необходимость?

Многие подрядчики рассматривают этот этап как бюрократическую процедуру. Это грубейшая ошибка. Наладка — последний шанс выявить скрытые дефекты. Обязательный минимум, который мы проводим на каждом объекте, включает:

• Измерение сопротивления изоляции силовых цепей и вторичной коммутации (мегомметром на 2500 В).
• Проверка срабатывания механических и электрических блокировок (например, блокировки дверь-включенный выключатель).
• Испытание повышенным напряжением промышленной частоты изоляции (согласно ГОСТ Р 50571.16-2007).
• Проверка уставок и функционирования релейной защиты путем подачи тестовых сигналов от первичных измерительных трансформаторов тока и напряжения.

Особое внимание — проверке селективности защиты. Мы моделируем режимы КЗ на разных участках схемы, чтобы убедиться, что отключается только ближайший к повреждению выключатель, а не вся секция. Это требует времени, но предотвращает массовые отключения в будущем.

Эксплуатация: ежедневные практики для продления срока службы

Эксплуатация распределительных устройств и подстанций по ПУЭ (Глава 3) — это в первую очередь профилактика. Самый частый вопрос от клиентов: «Как часто нужно проводить техническое обслуживание?». Ответ зависит от условий: для пыльного цеха или приморской подстанции — раз в 6 месяцев, для чистого ЦОД — раз в 1-2 года. Но есть и ежедневные визуальные проверки, которые должен делать дежурный персонал:

• Отсутствие посторонних шумов (треск, гудение).
• Контроль температуры ключевых соединений через смотровые окна или с помощью тепловизора (рекомендуется ежеквартально).
• Чистота, отсутствие конденсата и следов коррозии.
• Показания сигнальных ламп и приборов учета.

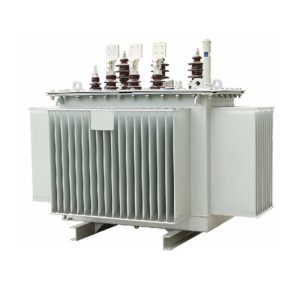

Типичная ошибка — игнорирование «мелочей». Например, несвоевременная замена силикагеля в осушителях трансформаторов тока приводит к накоплению влаги и пробою изоляции. Или отказ от регламентной протяжки контактных соединений после первого года эксплуатации (когда происходит естественная усадка материалов). Надежность оборудования, заложенная на этапе производства, критически важна для снижения эксплуатационных рисков. Ключевые характеристики, такие как энергоэффективность, безопасность и высокая перегрузочная способность, которые закладывают в свою продукцию производители вроде ООО «Хэнань Хуамей Электротехника» (чьи полностью герметичные масляные и сухие трансформаторы, а также распределительные устройства соответствуют строгим стандартам GB1094 и GB/T6451), напрямую влияют на долговечность и стабильность работы энергоузлов в городских сетях, на промышленных предприятиях и объектах новой энергетики.

Модернизация и безопасность: работа в действующих установках

Модернизация — самый сложный с точки зрения безопасности процесс. ПУЭ строго регламентирует организационные и технические мероприятия при работах в действующих электроустановках (Глава 3.5 «Ордер-наряд, распоряжение»). Наш главный принцип: «Предполагай, что все находится под напряжением». Даже после отключения и наложения заземления необходимо проверить отсутствие напряжения исправным указателем непосредственно на рабочем месте.

При замене устаревших масляных выключателей на вакуумные или элегазовые часто возникает проблема несовпадения размеров и способов крепления. Заранее необходим тщательный обмер и разработка переходных конструкций. Также важно проверить, что новые аппараты согласованы по характеристикам с существующей релейной защитой, иначе ее настройки придется пересчитывать. В таких проектах модернизации или строительства новых объектов, включая установку интеллектуальных зарядных станций, комплексные решения от производителей с полным циклом НИОКР и собственными профессиональными монтажными бригадами становятся значительным преимуществом. Такой подход, который использует, например, ООО «Хэнань Хуамей Электротехника», позволяет не только поставлять высококачественное оборудование, но и обеспечивать его грамотную интеграцию, способствуя созданию надежных и высокопроизводительных энергетических систем для развития зеленой энергетики.

Заключение: ПУЭ как живой инструмент, а не догма

Соблюдение правил монтажа и эксплуатации распределительных устройств и подстанций по ПУЭ — это фундамент. Но слепое следование тексту без понимания физических принципов и учета конкретных условий объекта чревато проблемами. Ключ к успеху — в синтезе нормативных требований, практического опыта и качественных материалов. Инвестиции в грамотный проект, квалифицированный монтаж и регулярное профилактическое обслуживание всегда окупаются многократно, минимизируя риск дорогостоящих аварийных простоев. Помните: надежная электроустановка — это результат работы команды, где каждый, от проектировщика до электромонтера, понимает не только «как», но и «почему» именно так требует ПУЭ.
