Различия в трансформаторах: исчерпывающее руководство для глобального применения.
2026-03-06
Трансформаторы являются незаменимыми компонентами современных энергосистем, поддерживая сети передачи электроэнергии, промышленные предприятия, объекты возобновляемой энергетики и повседневное электронное оборудование. Хотя все трансформаторы работают по принципу электромагнитной индукции, различные типы значительно отличаются по конструкции, функциям, методам охлаждения и сценариям применения. Выбор правильного трансформатора имеет решающее значение, поскольку он напрямую влияет на эффективность передачи электроэнергии, безопасность эксплуатации и долгосрочные затраты на техническое обслуживание. Для международных проектов процесс выбора еще более важен, поскольку инженеры и специалисты по закупкам должны также учитывать местные стандарты электросетей, условия окружающей среды и требования соответствия.
В этом руководстве рассматриваются ключевые различия между различными типами трансформаторов с разных точек зрения, включая функциональную классификацию, конструкцию, методы охлаждения, конфигурацию последовательности фаз и ключевые технические параметры. Понимание этих различий помогает инженерам, менеджерам по закупкам и разработчикам проектов быстро определить наиболее подходящий трансформатор для конкретного применения.
1. Основные критерии классификации: как различаются трансформаторы
1.1 Функциональная классификация
С точки зрения применения, трансформаторы обычно классифицируются в соответствии с их основной электрической функцией.
Повышающие трансформаторы используются для повышения уровня напряжения и снижения тока, что значительно уменьшает потери I²R при передаче на большие расстояния. Вторичные обмотки таких трансформаторов имеют больше витков, чем первичные. Обычно их устанавливают на электростанциях для повышения напряжения электроэнергии, вырабатываемой генераторами, перед передачей в электросеть.
Понижающие трансформаторы, с другой стороны, служат противоположной цели, снижая высоковольтное напряжение передачи до уровня, подходящего для промышленных предприятий, коммерческих зданий или жилых помещений. Вторичные обмотки таких трансформаторов имеют меньше витков, чем первичные. Они широко используются на подстанциях и в распределительных сетях для преобразования высоких напряжений, таких как 11 кВ или 33 кВ, в более низкие напряжения, такие как 400 В или 220 В.
Разделительные трансформаторы используются для обеспечения электрической изоляции между входными и выходными цепями. Как правило, разделительные трансформаторы имеют соотношение витков 1:1. Они не изменяют уровень напряжения, но защищают оборудование и пользователей, предотвращая прямые электрические соединения между цепями. Разделительные трансформаторы широко используются в медицинском оборудовании, лабораторных системах и прецизионном электронном оборудовании, где безопасность и подавление шума имеют первостепенное значение.
Измерительные трансформаторы — это специализированные устройства, используемые для измерения и защиты в энергосистемах. Они преобразуют высокие токи или высокие напряжения в стандартные значения, которые могут безопасно измерять контрольно-измерительное оборудование и защитные реле. Трансформаторы тока (ТТ) измеряют ток, а трансформаторы напряжения (ТН/ТН) — напряжение.
Специализированные трансформаторы разрабатываются для конкретных промышленных процессов. Примерами являются печные трансформаторы для производства стали, выпрямительные трансформаторы для систем преобразования постоянного тока, тяговые трансформаторы для электрификации железных дорог и сварочные трансформаторы для производства. Эти трансформаторы, как правило, изготавливаются на заказ с учетом уникальных характеристик нагрузки или условий эксплуатации.
1.2 Структурные различия
Конструкция трансформатора существенно влияет на его производительность, эффективность и механическую прочность.
Трансформаторы с железным сердечником: обмотки наматываются вокруг вертикальных опор магнитного сердечника. Такая конструкция относительно проста и недорога, и широко используется в высоковольтных силовых трансформаторах и распределительных трансформаторах на подстанциях.
Трансформаторы кожухотрубного типа: обмотки расположены на центральном стержне магнитного сердечника, при этом сердечник обхватывает обмотки с нескольких сторон. Такая конструкция обеспечивает надежную механическую защиту и лучшую устойчивость к короткому замыканию. Трансформаторы кожухотрубного типа часто используются в областях применения, требующих высоких токов и высокой прочности конструкции, например, в электропечах или сварочном оборудовании.
Трансформаторы типа «черепаха»: используется тороидальный сердечник с равномерно распределенными вокруг него обмотками. Такая конструкция обеспечивает непрерывный путь магнитного потока, тем самым повышая эффективность и снижая уровень электромагнитных помех и шума. Тороидальные трансформаторы широко используются в медицинском оборудовании, аудиоаппаратуре и других небольших электронных системах.
1.3 Методы охлаждения
Система охлаждения имеет решающее значение для поддержания безопасных рабочих температур и продления срока службы трансформатора.

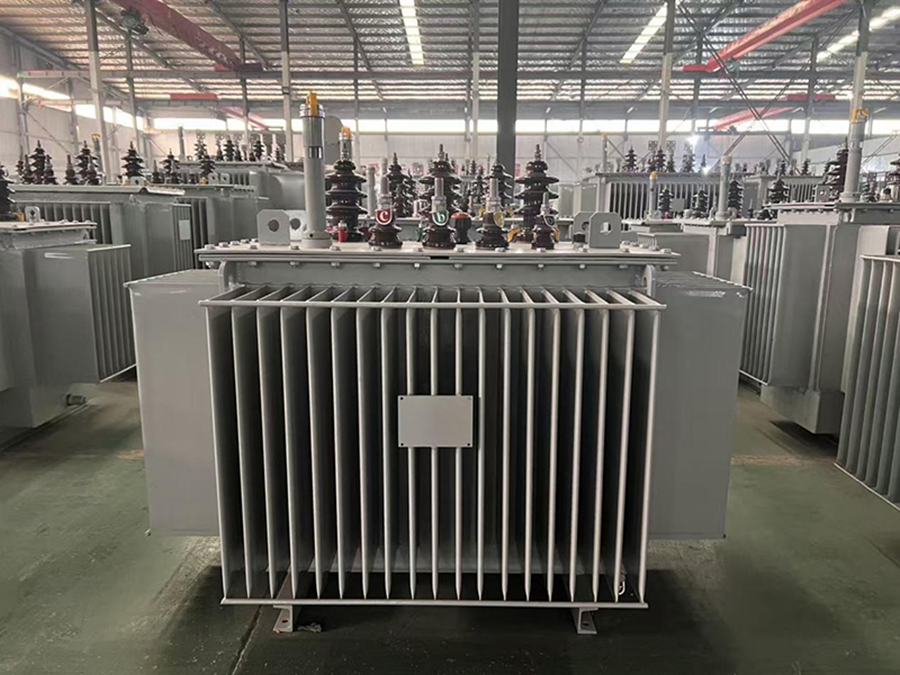

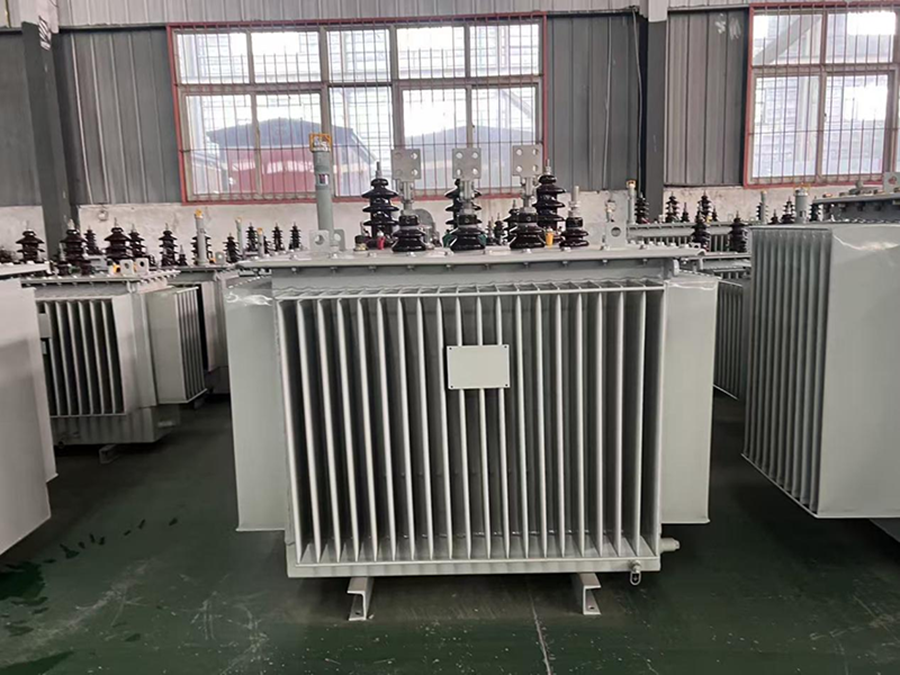

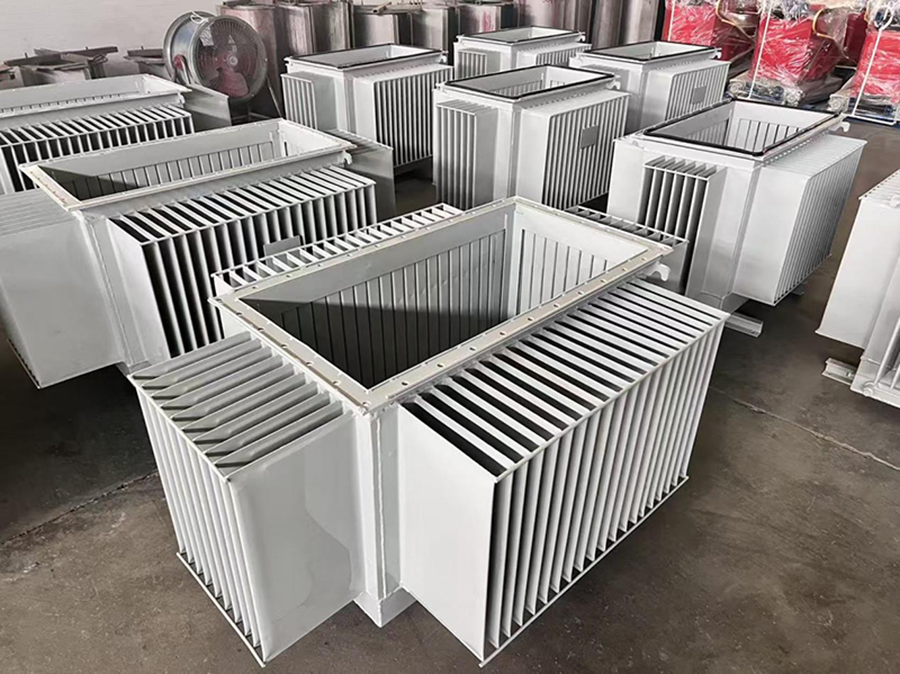

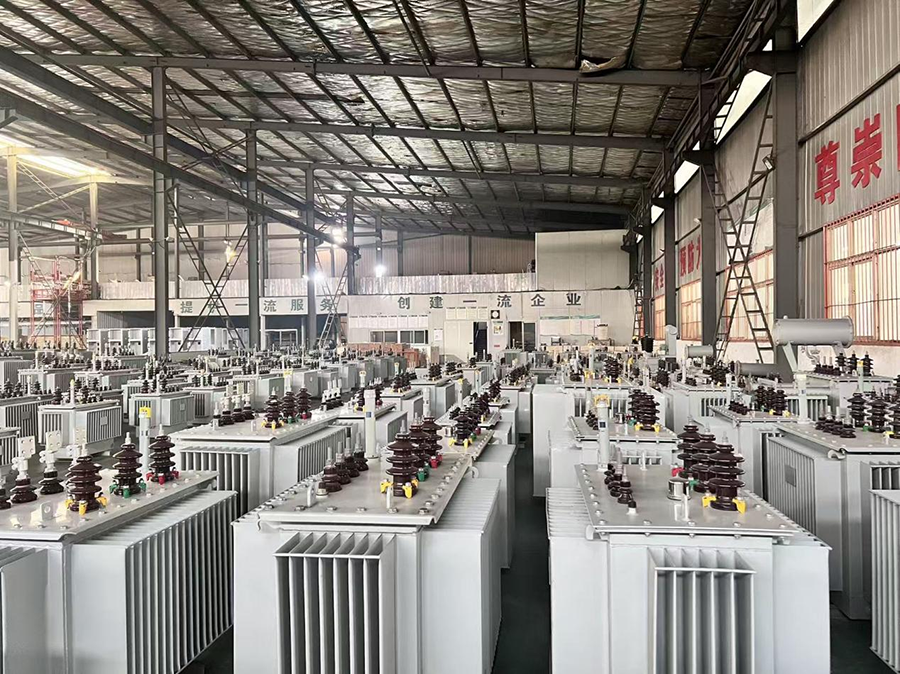

Трансформаторы с масляным охлаждением: для обмотки сердечника и обмоток используется изоляционное масло. Масло обеспечивает изоляцию и охлаждение за счет естественной или принудительной циркуляции. Распространенные схемы охлаждения включают ONAN (масляное охлаждение с естественной циркуляцией и циркуляцией воздуха) и ONAF (масляное охлаждение с естественной циркуляцией и циркуляцией воздуха).
(Трансформаторы с естественной вентиляцией и трансформаторы с принудительной вентиляцией). Благодаря высокой эффективности теплоотвода, трансформаторы с масляным охлаждением широко используются на наружных подстанциях и в сетях электропередачи высокой мощности.
В отличие от них, сухие трансформаторы используют твердые изоляционные материалы, такие как эпоксидная смола, и полагаются на воздушное охлаждение. Они могут работать как в режиме естественной вентиляции (AN), так и в режиме принудительной вентиляции (AF). Поскольку они не содержат масла, сухие трансформаторы исключают риск утечек масла и возгораний, что делает их идеальными для использования внутри помещений, таких как коммерческие здания, больницы и центры обработки данных.
1.4 Классификация последовательности фаз
Ещё один базовый метод классификации основан на количестве электрических фаз.
Однофазные трансформаторы содержат одну первичную и одну вторичную обмотки и разработаны специально для однофазных систем электропитания. Обычно они используются в системах с относительно низкими требованиями к мощности, таких как бытовое электроснабжение, малогабаритное коммерческое оборудование и бытовая техника.
Трехфазные трансформаторы состоят из трех первичных и трех вторичных обмоток и обеспечивают работу трехфазных энергосистем. Они способны выдерживать большие нагрузки и работают с более высокой эффективностью в промышленных и сетевых приложениях. Поэтому трехфазные трансформаторы широко используются на заводах, подстанциях, электростанциях, работающих на возобновляемых источниках энергии, и в крупных инфраструктурных проектах.
2. Ключевые различия параметров
Помимо структурной и функциональной классификации, трансформаторы можно различать также по ряду важных технических параметров.
Коэффициент трансформации определяет способность трансформатора преобразовывать напряжение. У повышающих трансформаторов коэффициент трансформации вторичной обмотки больше 1, у понижающих — меньше 1, а у разделительных трансформаторов обычно 1:1.
Номинальная мощность указывает на емкость трансформатора, обычно измеряемую в вольт-амперах (ВА), киловольт-амперах (кВА) или мегавольт-амперах (МВА). Небольшие электронные трансформаторы могут иметь номинальную мощность всего в несколько вольт-ампер, в то время как трансформаторы сетевого масштаба могут иметь номинальную мощность, превышающую сотни или даже тысячи мегавольт-ампер.
Различные типы трансформаторов также имеют разный КПД. Крупные силовые трансформаторы с масляным охлаждением обычно достигают КПД от 97% до 99% и выше, в то время как тороидальные трансформаторы, благодаря компактной конструкции магнитов, обладают превосходным КПД в малогабаритных устройствах.
Класс изоляции определяет максимальную рабочую температуру изоляционной системы трансформатора. Обычно используются обозначения A, B, F и H, причем более высокие значения указывают на более высокие рабочие температуры.
Материалы обмоток также влияют на производительность и стоимость. Медные обмотки обладают более высокой проводимостью и лучшей эффективностью, но при этом стоят дороже. Алюминиевые обмотки легче и дешевле, поэтому их часто используют в распределительных трансформаторах на многих рынках, где важна экономия средств.
3. Различия в применении
Выбор трансформатора во многом зависит от сценария его применения.
В системах передачи и распределения электроэнергии повышающие трансформаторы используются на электростанциях для увеличения напряжения для передачи на большие расстояния, а понижающие трансформаторы понижают напряжение на подстанциях и в распределительных сетях для использования конечными потребителями.
В промышленных условиях для работы с высокими токовыми нагрузками и в суровых условиях используются специализированные трансформаторы, такие как трансформаторы для печей или сварочные трансформаторы. Трансформаторы управления также могут обеспечивать стабильное низковольтное питание для промышленных цепей управления.
В системах возобновляемой энергетики трансформаторы играют ключевую роль в подключении солнечных и ветровых электростанций к сети. Эти системы часто требуют повышающих трансформаторов, способных надежно работать в условиях открытого воздуха и выдерживать колебания выходной мощности.
В бытовой электронике и маломощных приложениях тороидальные трансформаторы и компактные разделительные трансформаторы широко используются благодаря низкому уровню шума, высокой эффективности и малым размерам.
В системах контрольно-измерительной аппаратуры и защиты трансформаторы тока и напряжения используются для измерения электрических параметров и обеспечения безопасного мониторинга и управления высоковольтными системами.
4. Распространенные заблуждения о различиях между трансформаторами
При сравнении различных типов трансформаторов часто возникают некоторые недоразумения. Например, разделительные трансформаторы иногда ошибочно принимают за преобразователи напряжения, но их основное назначение — электрическая изоляция, а не повышение или понижение напряжения. Еще одно заблуждение заключается в том, что маслонаполненные трансформаторы всегда безопаснее; на самом деле, сухие трансформаторы могут быть безопаснее в помещениях из-за отсутствия масла и меньшего риска возгорания. Кроме того, несмотря на превосходные характеристики медных обмоток, алюминиевые обмотки по-прежнему могут представлять собой надежное и экономически эффективное решение во многих областях распределения электроэнергии.
5. Критерии отбора для глобального рынка
При выборе трансформаторов для международных рынков инженеры должны учитывать региональные стандарты электросетей, условия окружающей среды и нормативные требования. Уровни рабочего напряжения различаются в разных странах, поэтому при выборе трансформатора необходимо учитывать множество факторов.
Температура напрямую влияет на конструкцию трансформатора. Климатические условия, такие как высокие температуры, высокая влажность или сильный холод, также могут влиять на требования к системе охлаждения. Кроме того, международные стандарты, такие как IEC, IEEE и NEMA, определяют требования к производительности, безопасности и эффективности, которым должны соответствовать трансформаторы в разных регионах.
Заключение
Трансформаторы различаются по нескольким ключевым параметрам, включая функциональное назначение, конструкцию, способ охлаждения, конфигурацию фаз и технические характеристики. Каждый тип трансформатора оптимизирован для конкретной энергосистемы и условий эксплуатации. Наиболее эффективная стратегия выбора трансформатора заключается в том, чтобы подобрать тип трансформатора в соответствии с предполагаемым применением, требованиями к мощности, условиями окружающей среды и нормативными стандартами. Понимание этих различий позволяет инженерам и проектировщикам повышать эффективность системы, улучшать эксплуатационную безопасность и обеспечивать долгосрочную надежность проектов энергетической инфраструктуры по всему миру.
Если вы рассматриваете решения для трансформаторов, свяжитесь с нами; мы можем предложить комплексное решение в любое время.
