Распределительное устройство низкого напряжения РУНН — назначение, конструкция и применение

Распределительное устройство низкого напряжения РУНН — ключевой элемент любой электрической сети. В этой статье вы узнаете, как оно устроено, где применяется и на что обратить внимание при выборе, чтобы избежать простоев и аварий.

Что такое РУНН и зачем оно нужно

Распределительное устройство низкого напряжения РУНН предназначено для приёма, распределения и контроля электроэнергии в сетях с напряжением до 1 кВ. Оно устанавливается после понижающего трансформатора и обеспечивает безопасную подачу питания конечным потребителям — будь то цех, жилой дом или насосная станция.

На практике именно РУНН становится «последней линией обороны» перед потребителем. Здесь сосредоточены автоматические выключатели, рубильники, измерительные приборы и системы защиты от перегрузок и коротких замыканий. Без правильно спроектированного РУНН даже самый надёжный трансформатор не спасёт от локальных аварий.

Интересно, что многие ошибочно считают такие шкафы «просто ящиками с проводами». На самом деле — это сложный инженерный узел, где каждая деталь подобрана с учётом токов нагрузки, климатических условий и требований ПУЭ. Неправильная компоновка может привести не только к перегреву, но и к возгоранию.

Основные конструктивные особенности РУНН

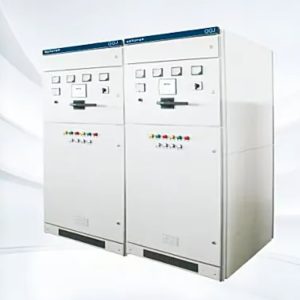

Современные распределительные устройства низкого напряжения РУНН изготавливаются в виде металлических шкафов или сборных панелей. Корпус обычно выполняется из оцинкованной стали толщиной не менее 2 мм, что обеспечивает механическую прочность и защиту от коррозии. Степень защиты — как правило, IP42 или выше, в зависимости от места установки.

Внутри РУНН размещаются функциональные модули: вводной автомат, распределительные шины, групповые автоматы, реле контроля напряжения, УЗО и другие элементы. Важно, что всё оборудование монтируется на стандартные DIN-рейки, что упрощает обслуживание и замену компонентов без полной разборки шкафа.

Особое внимание стоит уделить системе вентиляции и охлаждения. При плотной компоновке и высоких токах (например, 2500–4000 А) выделяется значительное количество тепла. В некоторых моделях предусматриваются принудительные вентиляторы или перфорированные стенки. Мы не раз сталкивались со случаями, когда экономия на корпусе приводила к регулярным срабатываниям защиты из-за перегрева — хотя сама сеть была рассчитана верно.

Где применяются РУНН и какие требования к ним предъявляются

Распределительные устройства низкого напряжения РУНН используются повсеместно: в городских трансформаторных подстанциях (ТП), на промышленных предприятиях, в сельскохозяйственных комплексах, а также в составе уличных комплектных трансформаторных подстанций (КТП). Особенно востребованы они в регионах с нестабильной сетью, где важна надёжная защита от скачков напряжения.

Согласно Правилам устройства электроустановок (ПУЭ, издание 7), все РУНН должны соответствовать требованиям ГОСТ Р 51321.1–2019 и ТР ТС 004/2011 (о безопасности низковольтного оборудования). Это касается не только материалов, но и маркировки, заземления, доступности органов управления и даже цвета сигнальных ламп.

В последние годы заказчики всё чаще требуют интеграцию РУНН в системы АСУ ТП. Это значит, что помимо механических автоматов, в шкафу должны быть установлены цифровые реле, датчики тока и интерфейсы связи (Modbus RTU, Profibus и т.п.). Компании, которые игнорируют эту тенденцию, рискуют остаться за бортом рынка — особенно в сегменте промышленной автоматизации.

Как выбрать качественное распределительное устройство низкого напряжения

При выборе РУНН важно не гнаться за минимальной ценой, а обращать внимание на совокупность параметров. Вот что проверяем в первую очередь:

• Сертификаты соответствия ГОСТ и ТР ТС;
• Материал корпуса и его толщина;
• Производитель коммутационных аппаратов (лучше ABB, Schneider Electric, Siemens или проверенные российские бренды);
• Наличие схемы принципиальной и паспорта изделия;
• Возможность сервисного обслуживания без демонтажа всего шкафа.

Мы однажды столкнулись с ситуацией, когда дешёвый РУНН из Китая прошёл визуальный осмотр, но при первом же пуске выяснилось, что шины выполнены из алюминия вместо меди. Разница в проводимости привела к перегреву уже через неделю эксплуатации. Так что «дешево» иногда выходит дороже.

Также стоит уточнить, кто именно занимался сборкой. Многие компании закупают комплектующие и собирают шкафы «на коленке», без испытаний на заводе. Надёжнее работать с производителями, имеющими собственный испытательный стенд и сертифицированную систему качества. Например, ООО Хэнань Хуамей Электротехника проводит полную проверку каждого собранного РУНН перед отгрузкой, включая тест на короткое замыкание и измерение сопротивления изоляции.

Преимущества современных решений от специализированных производителей

Сегодня качественное распределительное устройство низкого напряжения РУНН — это не просто набор автоматов в коробке, а продуманная система, сочетающая безопасность, энергоэффективность и удобство эксплуатации. Производители, ориентированные на долгосрочное сотрудничество, внедряют решения, которые снижают общую стоимость владения (TCO).

К таким решениям относятся: модульная конструкция (возможность расширения без замены всего шкафа), использование термостойких изоляционных материалов, защита от конденсата в условиях повышенной влажности, а также унификация с другими продуктами линейки — например, с масляными трансформаторами S13-M или сухими трансформаторами SC(B)11. Это особенно актуально при строительстве новых подстанций «под ключ».

Если вы рассматриваете поставщиков, рекомендуем изучить не только каталоги, но и реальные проекты. На сайте ООО Хэнань Хуамей Электротехника можно посмотреть фото смонтированных РУНН в различных климатических зонах — от Центральной России до Средней Азии. Это даёт представление не только о качестве сборки, но и о том, как оборудование ведёт себя в реальных условиях эксплуатации.

Теперь вы понимаете, что надёжное распределительное устройство низкого напряжения РУНН — это результат тщательного проектирования, качественных компонентов и строгого контроля на всех этапах производства. Не экономьте на безопасности вашей электросети.

Посмотрите фото оборудования и технические характеристики РУНН на нашем сайте — возможно, именно там вы найдёте решение для вашего объекта.
