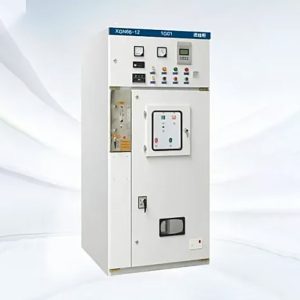

Распределительное устройство среднего напряжения: виды, схемы и выбор для промышленного объекта в 2025 году

Проектирование энергосистем промышленного объекта требует грамотного выбора распределительных устройств. В этом обзоре рассмотрим современные типы распределительного устройства среднего напряжения, их схемы компоновки и критерии выбора с учетом требований 2025 года.

Конструктивные особенности РУСН

Классификация по типу исполнения включает три основных варианта: наружной установки, внутренней установки и комплектные в металлической оболочке. На практике мы часто наблюдаем, что заказчики недооценивают важность климатического исполнения — между тем, для регионов с холодными зимами этот параметр критически важен.

Изоляция проводников — ключевой фактор безопасности. Современные модели используют элегаз (SF6) или вакуумные камеры, что значительно повышает надежность по сравнению с масляными выключателями прошлого поколения. По данным испытаний НИИ Энергетики, вакуумные выключатели демонстрируют срок службы до 25 000 циклов включения-отключения.

Температурный режим эксплуатации варьируется от -45°C до +40°C для разных модификаций. В наших проектах для сибирских регионов мы обязательно учитываем дополнительный подогрев шкафов управления — это предотвращает образование конденсата при резких перепадах температур.

Схемы подключения и их практическое применение

Схема с одной секционированной системой шин остается наиболее распространенной для объектов с нагрузкой до 2500 кВА. Ее преимущество — относительно низкая стоимость и простая эксплуатация. Однако при повреждении секции возможна частичная потеря питания.

Система с двумя рабочими и обходной системой шин обеспечивает высшую категорию надежности. На нефтехимических предприятиях, где мы внедряли такие решения, переключение между системами шин занимает не более 15 секунд — это соответствует требованиям ПУЭ для особо ответственных потребителей.

Кольцевая схема становится все популярнее для распределенных объектов. В нашем проекте для логистического терминала протяженностью 1,5 км такая схема позволила сэкономить около 15% кабельной продукции без потери надежности электроснабжения.

Критерии выбора для промышленных объектов

Ток короткого замыкания — параметр, который часто упускают из виду. Расчет должен выполняться с учетом перспективы развития энергосистемы на 10-15 лет вперед. Мы рекомендуем выбирать аппараты с запасом по отключающей способности не менее 20%.

Степень защиты оболочки (IP) зависит от условий эксплуатации:

• IP34 для отапливаемых помещений с нормальной средой
• IP54 для неотапливаемых помещений или с повышенной влажностью
• IP65 для наружной установки или помещений с агрессивной средой

Стоимость жизненного цикла — комплексный показатель, включающий не только первоначальные инвестиции, но и эксплуатационные расходы. По нашим расчетам, современные элегазовые РУСН окупают повышенные первоначальные вложения за 5-7 лет за счет снижения затрат на обслуживание.

Тенденции 2025 года в проектировании РУСН

Цифровизация распределительных устройств — ключевой тренд. Системы мониторинга параметров в реальном времени становятся стандартом для новых проектов. Например, в оборудовании ООО Хэнань Хэнань Хуамей Электротехника реализована возможность интеграции с системами АСУ ТП через стандартные протоколы связи.

Энергоэффективность становится критически важным параметром. Новые нормативы Минэнерго РФ требуют снижения потерь холостого хода на 15% по сравнению с оборудованием 2020 года. Это достигается за счет применения аморфных сталей в магнитопроводах и оптимизации конструкции.

Безопасность персонала выходит на новый уровень. Системы предотвращения ошибочных действий (блокировки) теперь включают не только механические, но и электронные компоненты с двойным контролем. По статистике Ростехнадзора, это снизило количество аварий на 27% за последние три года.

Типичные ошибки при проектировании и монтаже

Недостаточное внимание к вентиляции — распространенная проблема. Мы неоднократно сталкивались с ситуациями, когда в проектах не учитывался тепловой режим при плотной компоновке оборудования. Это приводит к перегреву и снижению срока службы на 30-40%.

Экономия на системе заземления может иметь катастрофические последствия. Сопротивление заземления должно быть не более 0,5 Ом для РУСН — это требование часто нарушается в погоне за снижением стоимости проекта.

Несоответствие кабельных вводов реальным нагрузкам — техническая ошибка, которую сложно исправить. Мы рекомендуем всегда предусматривать резерв по сечению кабелей не менее 25% и устанавливать дополнительные переходники для будущей модернизации.

Сравнительный анализ производителей и стоимость

Российские производители предлагают оборудование, адаптированное к местным условиям, по цене от 2,5 млн рублей за базовую комплектацию. Импортные аналоги обычно дороже на 40-60%, но часто имеют более длительные сроки поставки.

Китайские производители, такие как Henan Huamei Electric Technology, демонстрируют хорошее соотношение цены и качества. В наших проектах их оборудование показало надежную работу в условиях российского климата при стоимости на 20-30% ниже европейских аналогов.

Срок службы качественного РУСН составляет 25-30 лет, поэтому экономия на первоначальных инвестициях может быть ложной. Мы рекомендуем рассматривать стоимость жизненного цикла, а не только цену приобретения.

Заключение и рекомендации

Выбор распределительного устройства среднего напряжения требует комплексного подхода и учета множества факторов — от климатических условий до перспектив развития предприятия. Современные тенденции цифровизации и повышения энергоэффективности определяют требования к оборудованию на 2025 год и далее.

Правильно подобранное РУСН обеспечит надежное электроснабжение вашего объекта на десятилетия вперед. Опыт ведущих производителей, включая ООО Хэнань Хуамей Электротехника, подтверждает важность баланса между стоимостью, надежностью и функциональностью.

Остались вопросы по выбору распределительного устройства? Посмотрите технические характеристики на нашем сайте или обратитесь к специалистам за консультацией по вашему проекту.
