Распределительные устройства высшего и низшего напряжения: назначение, классификация и схемы подключения

Правильное понимание распределительные устройства высшего и низшего напряжения — основа проектирования и безопасной эксплуатации любой подстанции. В статье рассмотрим их назначение, основные типы и принципиальные схемы подключения с практической точки зрения.

Для чего они нужны? Функциональная роль РУ ВН и НН в энергосистеме

Если говорить просто, то распределительное устройство высшего напряжения (РУ ВН) — это точка приема и первичного распределения электроэнергии, поступающей от сети на подстанцию. Его главная задача — принять высокое напряжение (чаще всего 35, 110, 220 кВ и выше), обеспечить его коммутацию, измерение и защиту с помощью мощных выключателей, разъединителей и трансформаторов тока и напряжения. Можно сказать, что это «входные ворота» подстанции, где сосредоточено самое сложное и дорогое силовое оборудование.

Распределительное устройство низшего напряжения (РУ НН) располагается на противоположном конце технологической цепочки, после понижающего силового трансформатора. Здесь напряжение уже снижено до потребительского уровня (0.4 кВ, реже 6 или 10 кВ). Задача РУ НН — распределить электроэнергию между конечными потребителями (цехами, жилыми домами, насосами) по множеству линий. Здесь уже используются менее мощные, но более многочисленные аппараты: автоматические выключатели, рубильники, предохранители, устройства компенсации реактивной мощности.

Главное, что нужно запомнить — это не просто два разных шкафа. Это два принципиально разных уровня ответственности и технологической сложности. Ошибки в РУ ВН могут привести к крупной аварии в сети, а в РУ НН — к локальному отключению потребителей. На моей практике было несколько случаев, когда недооценка этого различия на этапе проектирования приводила к проблемам с расширением мощности или с защитами.

Классификация: открытые (ОРУ), закрытые (ЗРУ) и комплектные (КРУ) устройства

Классификация распределительных устройств в первую очередь зависит от их конструктивного исполнения. Открытые распределительные устройства (ОРУ) — это классика для высокого напряжения. Все основное оборудование (выключатели, разъединители, трансформаторы) установлено на открытом воздухе на специальных конструкциях. Это требует большей площади, но дешевле в строительстве и удобнее в обслуживании для крупных объектов. Однако в условиях российского климата с морозами, гололедом и загрязнениями к ним повышенные требования по стойкости.

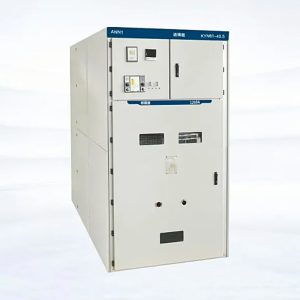

Закрытые распределительные устройства (ЗРУ) размещаются в здании. Этот вариант применяется как для ВН (особенно в городских условиях или на Севере), так и всегда для НН. Главные плюсы — защита от внешней среды и компактность. Для средних напряжений (6-35 кВ) и низкого (0.4 кВ) абсолютно доминирующим стал подвид ЗРУ — комплектное распределительное устройство (КРУ и НКУ). Это готовые шкафы или сборочные единицы, собранные на заводе, что гарантирует качество сборки и сокращает сроки монтажа на объекте.

Вот типичный пример, который я часто вижу: для промышленного предприятия проектируют ОРУ на 110 кВ для приема питания, затем используют КРУ на 10 кВ для распределения внутри площадки завода, и в конце цепи — НКУ (низковольтные комплектные устройства) на 0.4 кВ для питания конкретных станков и освещения. Такая комбинация — самый распространенный и рациональный подход.

Ключевые компоненты и аппаратура: что внутри РУ ВН и НН

Наполнение распределительных устройств высшего и низшего напряжения кардинально различается, хотя некоторые функции схожи. В РУ ВН сердцем является силовой выключатель (масляный, вакуумный, элегазовый), способный отключать токи короткого замыкания в тысячи ампер под высоким напряжением. Для безопасного обслуживания обязательно наличие разъединителей, создающих видимый разрыв цепи. Контроль тока и напряжения обеспечивают мощные трансформаторы тока (ТТ) и напряжения (ТН).

В РУ НН роль силового выключателя выполняют автоматические выключатели (автоматы) в литом корпусе или воздушные, рассчитанные на меньшие токи отключения. Здесь также широко используются рубильники для создания видимого разрыва, устройства защитного отключения (УЗО) и дифференциальные автоматы для защиты людей от поражения током. Для компенсации реактивной мощности часто встраивают конденсаторные установки (УКРМ).

Общим для обоих уровней являются системы релейной защиты и автоматики (РЗА) и учета электроэнергии. Но если на ВН это сложные многофункциональные терминалы, то на НН часто используются более простые устройства или даже встроенные в автоматы расцепители. При выборе комплектных устройств, например, от производителей вроде ООО Хэнань Хуамей Электротехника, важно обращать внимание на то, какая именно аппаратура установлена «по умолчанию» и какие есть опции для модернизации.

Типовые схемы подключения (главные схемы): радиальная, кольцевая, секционированная

«Главная схема» — это схема электрических соединений между основными аппаратами внутри РУ. Для распределительных устройств высшего напряжения часто применяется схема «с двумя системами сборных шин с обходной». Это обеспечивает высочайшую надежность: при ремонте на одной системе шин питание переводится на другую без прерывания. Однако такая схема сложна и дорога.

Для большинства подстанций среднего класса мощности более характерна и экономична блочная схема «линия — трансформатор». В этом случае каждая питающая линия и свой трансформатор образуют почти независимый блок с минимумом аппаратуры на стороне ВН. Это проще и дешевле, но гибкость распределения мощности ниже.

На стороне низшего напряжения самая распространенная схема — одна или две секционированные системы сборных шин. Секционный выключатель между шинами позволяет разделять или объединять нагрузку, что удобно для питания разных категорий потребителей и для ремонта. Радиальные схемы (от шин отходят линии к потребителям) здесь сочетаются с кольцевыми для повышения надежности питания ответственных потребителей. Выбор схемы — это всегда компромисс между надежностью, стоимостью и удобством эксплуатации.

Проектирование и монтаж: основные ошибки и на что обратить внимание

Одна из частых ошибок на стадии проектирования — это недооценка перспективы развития. Распределительные устройства должны иметь резервные ячейки или места для будущего расширения. Вторая ошибка — неправильный выбор аппаратуры по климатическому исполнению (УХЛ, ХЛ) или по параметрам отключающей способности для конкретной точки сети. Расчет токов короткого замыкания — это не формальность, а необходимость.

При монтаже КРУ и НКУ критически важно соблюдать требования завода-изготовителя к затяжке болтовых соединений, качеству подводящих шин и кабелей, а также к вентиляции. Видел случаи, когда перегрев из-за плохой вентиляции в помещении с НКУ приводил к ложным срабатываниям автоматов. Еще один момент — качество заземления. Контур заземления для РУ ВН и НН должен быть общим и иметь крайне низкое сопротивление, иначе не будут корректно работать защиты.

Наконец, сдача в эксплуатацию. Она обязательно должна включать комплексные испытания: проверку сопротивления изоляции, наладку и проверку всех защит, фазировку. Пропуск этого этапа или его формальное проведение — это прямая дорога к аварии в первые же месяцы работы. Грамотный монтажник всегда требует наличия полного пакета заводских документов и протоколов испытаний от производителя оборудования.

Заключение: от понимания основ к грамотному выбору

Таким образом, распределительные устройства высшего и низшего напряжения — это системообразующие элементы энергоснабжения, каждый со своей четкой ролью, аппаратурой и типовыми решениями. Понимание их различий, классификации и типовых схем — первый шаг к осознанному диалогу с проектными организациями и поставщиками оборудования.

Ключ к успешному проекту — это комплексный подход, учитывающий и текущие нужды, и будущее развитие, и строгое соблюдение норм как на этапе выбора, так и на этапе монтажа и наладки.

Если у вас есть вопросы по конкретной схеме или выбору типа РУ для вашего объекта — задайте их в комментариях. Ознакомиться с примерами современного оборудования, соответствующего российским и международным стандартам, можно в каталогах производителей, таких как ООО Хэнань Хуамей Электротехника.
