Рп распределительная подстанция что это такое, назначение и виды

В статье простым языком объясняется устройство и функции рп распределительная подстанция, разбираются основные типы конструкций и даются практические советы по выбору оборудования для надежного электроснабжения.

Основное назначение и принцип работы РП

Распределительная подстанция (РП) — это ключевой узел в электрической сети, задача которого — не преобразование напряжения, как на трансформаторной подстанции (ТП), а прием и распределение электроэнергии по конечным потребителям или более мелким подстанциям на одном уровне напряжения. Если проводить аналогию, то это сложный и умный коммутационный центр, который управляет потоками энергии.

Основная функция заключается в повышении надежности сети. Например, при аварии на одной из отходящих линий, аппаратура РП позволяет быстро вывести поврежденный участок из работы и перераспределить нагрузку на другие, исправные линии. Это минимизирует масштабы и длительность отключений. На практике я часто видел, как грамотно спроектированная схема РП спасала цех или микрорайон от длительного простоя.

В типовую комплектацию РП входят: вводные и секционные выключатели, разъединители, шины, устройства релейной защиты и автоматики (РЗА), измерительные трансформаторы тока и напряжения. Именно «интеллект» в виде РЗА, настроенной под конкретную сеть, отличает современную подстанцию от простого набора разъединителей.

Классификация распределительных подстанций: от конструкции до исполнения

Выбор типа РП — всегда компромисс между стоимостью, занимаемой площадью, условиями окружающей среды и требованиями к надежности. Условно их можно разделить по конструктивному исполнению. Закрытые распределительные устройства (ЗРУ) размещаются внутри зданий. Они дороже, но полностью защищены от атмосферных воздействий, что продлевает срок службы оборудования и упрощает его обслуживание в нашем климате.

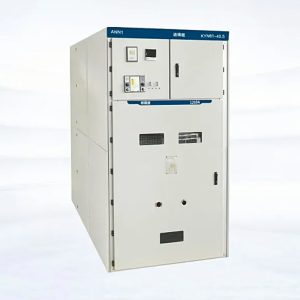

Открытые распределительные устройства (ОРУ) — это оборудование, установленное на открытом воздухе на специальных конструкциях. Основные плюсы — относительная дешевизна и легкость модернизации. Однако, как показывает опыт эксплуатации в промышленных зонах, они требуют более частой чистки от пыли, наледи и более тщательной защиты от коррозии. Комплектные распределительные устройства (КРУ) — это сборные модули в металлических оболочках. Их главное преимущество — скорость монтажа. По сути, это готовые блоки, которые привозят на объект и соединяют между собой.

Также РП делятся по схеме присоединения к сети: тупиковые, проходные и ответвительные. Выбор здесь зависит от конфигурации питающих линий и требований к резервированию. Например, для ответственного потребителя часто выбирают схему с двумя независимыми вводами и секционированными шинами, что позволяет питаться от двух источников.

Критически важные компоненты: на чем нельзя экономить

Сердце любой распределительной подстанции — это коммутационная аппаратура. Вакуумные или элегазовые выключатели сегодня практически полностью вытеснили масляные благодаря своей безопасности, скорости срабатывания и минимальным требованиям к обслуживанию. Экономия на классе выключателя (например, покупка устройства с меньшей отключающей способностью) — это прямой путь к catastrophic failure при коротком замыкании.

Вторая по важности система — релейная защита и автоматика. Это «нервная система» подстанции. Неправильные уставки защиты могут привести как к ложным отключениям нормальных линий, так и к трагическому бездействию при аварии. Приходилось сталкиваться с ситуациями, когда на объектах стояла дорогая импортная аппаратура, но ее настройки десятилетиями не актуализировались под изменившуюся нагрузку, сводя всю ее эффективность к нулю.

Не стоит забывать и об измерительных трансформаторах и шинах. Качество их исполнения определяет точность учета и надежность соединений. Перегретые контакты на шинах — одна из самых распространенных причин возникновения пожаров на подстанциях. Регулярная термографическая съемка, увы, часто игнорируется в графиках планового обслуживания.

Типовые ошибки при проектировании и выборе оборудования РП

Одна из самых частых ошибок — недооценка перспективы роста нагрузки. Подстанцию выбирают «впритык» под текущие нужды, не закладывая резерв мощности или места для дополнительных ячеек. Через пару лет расширение производства упирается в необходимость дорогостоящей реконструкции всего узла, а не простого добавления нового отходящего фидера.

Вторая проблема — пренебрежение условиями окружающей среды. Например, установка КРУ обычного исполнения в цех с высокой запыленностью или агрессивной средой без дополнительной защиты и системы фильтрации воздуха. Это ведет к ускоренному износу контактов и отказу микропроцессорной техники. В таких случаях стоит сразу рассматривать исполнение с повышенной степенью защиты IP.

Также часто встречается несоответствие между классами оборудования. Установка современных выключателей с цифровой защитой при сохранении устаревших разъединителей с ручным приводом — это дисбаланс. Слабое звено определит надежность всей системы. Как говорится, где тонко, там и рвется. Выбор комплектующих от проверенных производителей, соблюдающих единые стандарты, — это разумная стратегия. Например, в ассортименте некоторых производителей, таких как ООО «Хэнань Хуамей Электротехника», можно найти полный комплект совместимого оборудования — от силовых трансформаторов до высоковольтных и низковольтных комплектных распределительных устройств, что упрощает согласование параметров и поставку. Подробнее с техническими решениями можно ознакомиться на их официальном сайте.

Современные тренды: цифровизация и интеграция с green energy

Современная рп распределительная подстанция — это все чаще цифровая подстанция. Внедрение интеллектуальных устройств релейной защиты (IED), цифровых измерительных трансформаторов и систем сбора данных (SCADA) позволяет не только дистанционно контролировать режимы работы, но и прогнозировать состояние оборудования, анализируя его в режиме реального времени. Это переход от планово-предупредительного ремонта к ремонту по фактическому состоянию.

Еще один важный тренд — адаптация для работы с распределенной генерацией, такой как солнечные электростанции или ветрогенераторы. Традиционные РП проектировались для однонаправленных потоков энергии «сверху вниз». Сегодня им нужно уметь управлять двунаправленными потоками, обеспечивая стабильность сети при непостоянной генерации от возобновляемых источников. Это требует новых алгоритмов в АВР и защитах.

Не стоит сбрасывать со счетов и вопросы энергоэффективности. Использование трансформаторов с пониженными потерями холостого хода, таких как, к примеру, модели, соответствующие высшим классам энергоэффективности (например, стандартам ГОСТ), и энергосберегающих систем собственных нужд подстанции дает значительный экономический эффект за весь жизненный цикл объекта. По данным Минэнерго РФ, мероприятия по повышению энергоэффективности в электросетевом комплексе являются одним из приоритетов.

Заключение: на что обратить внимание при организации РП

Таким образом, выбор и эксплуатация распределительной подстанции требуют комплексного подхода: от грамотного проектирования с учетом перспектив развития до подбора надежного, согласованного по характеристикам оборудования и внедрения современных систем мониторинга. Ключ к успеху — не в покупке самого дорогого, а в выборе оптимального решения, где все компоненты работают как единая система.

Надеюсь, этот обзор помог прояснить основные моменты. Если у вас остались вопросы по специфике проектирования или подбора оборудования для конкретного объекта — задавайте их в комментариях. Для более детального ознакомления с типовыми решениями и оборудованием, вы можете изучить каталоги специализированных производителей.
