Сухие трансформаторы против маслонаполненных (погружных в масло) трансформаторов: основные различия и как выбрать подходящий.
2026-03-03
В зарубежных проектах в области энергетики выбор между сухими и масляными трансформаторами является критически важным решением, с которым сталкивается практически каждая закупочная и техническая группа. Выбор между сухими и масляными трансформаторами стал основной проблемой, влияющей на контроль бюджета проекта и стабильность эксплуатации.
1: Основные различия: среда и метод охлаждения.
При сравнении сухих и масляных трансформаторов наиболее фундаментальными и решающими различиями являются среда и метод охлаждения. Это различие в принципах конструкции напрямую влияет на уровень безопасности оборудования, ограничения условий установки, сложность эксплуатации и технического обслуживания, а также долгосрочные эксплуатационные расходы.

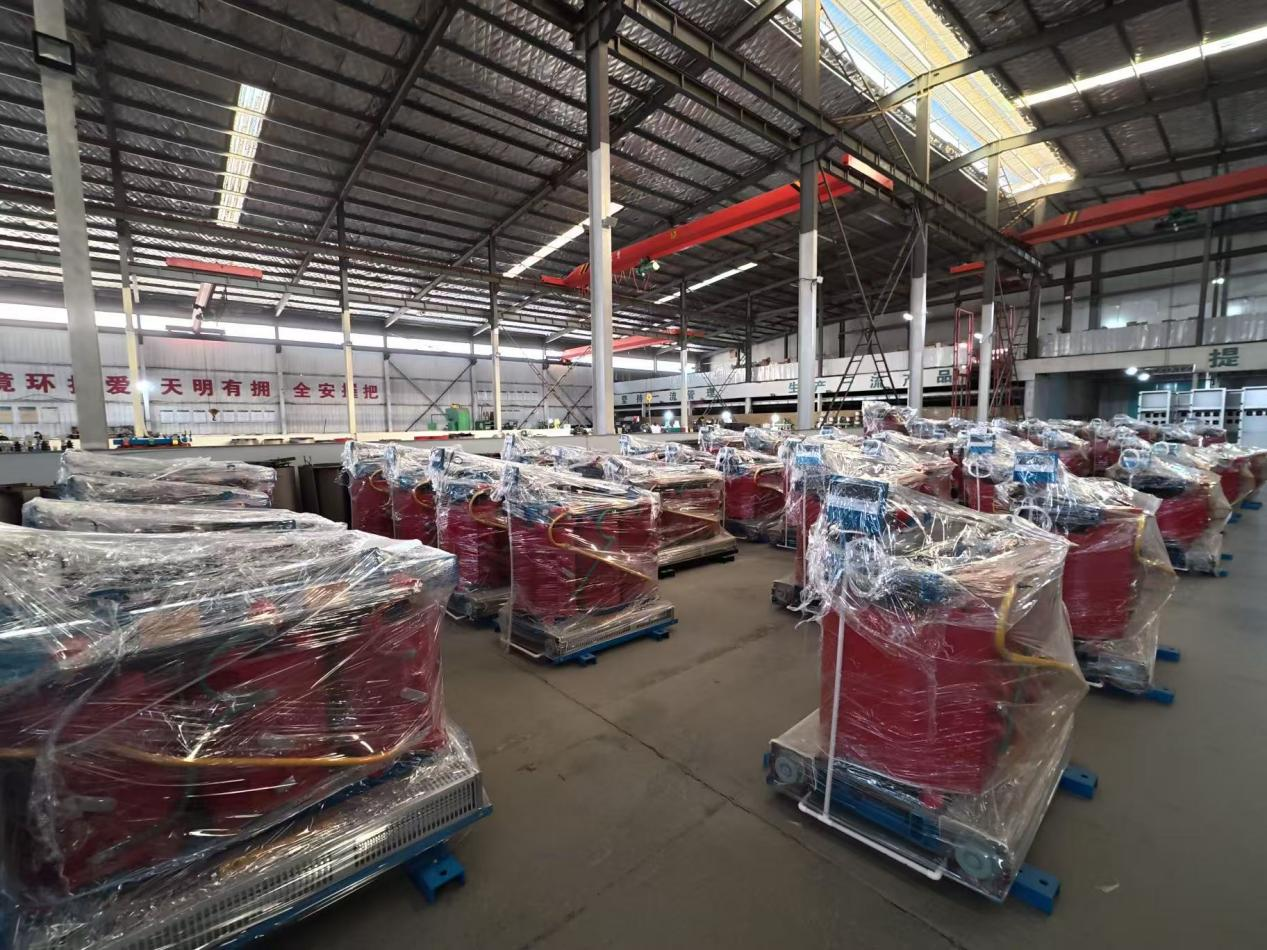

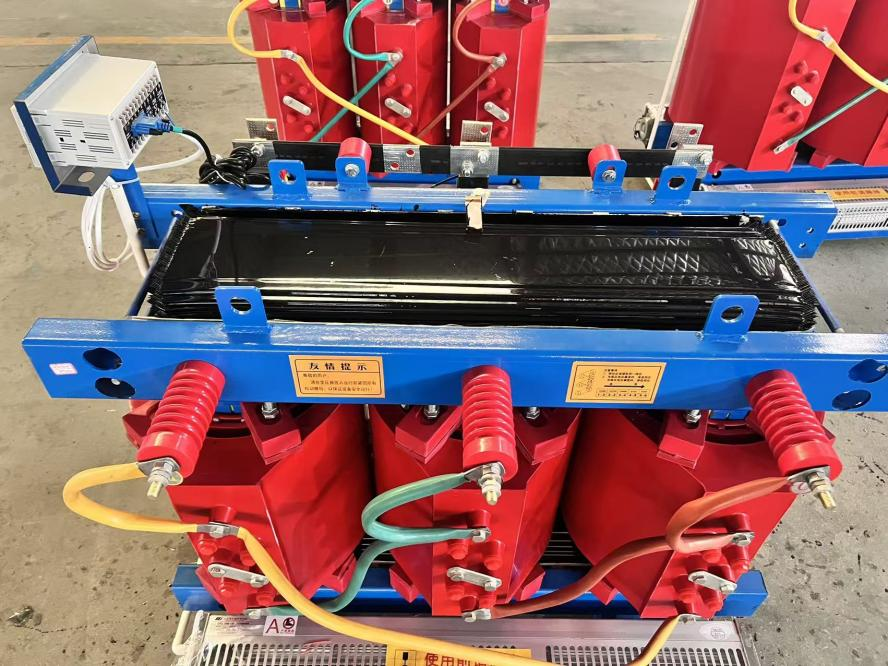

1: сухой трансформатор

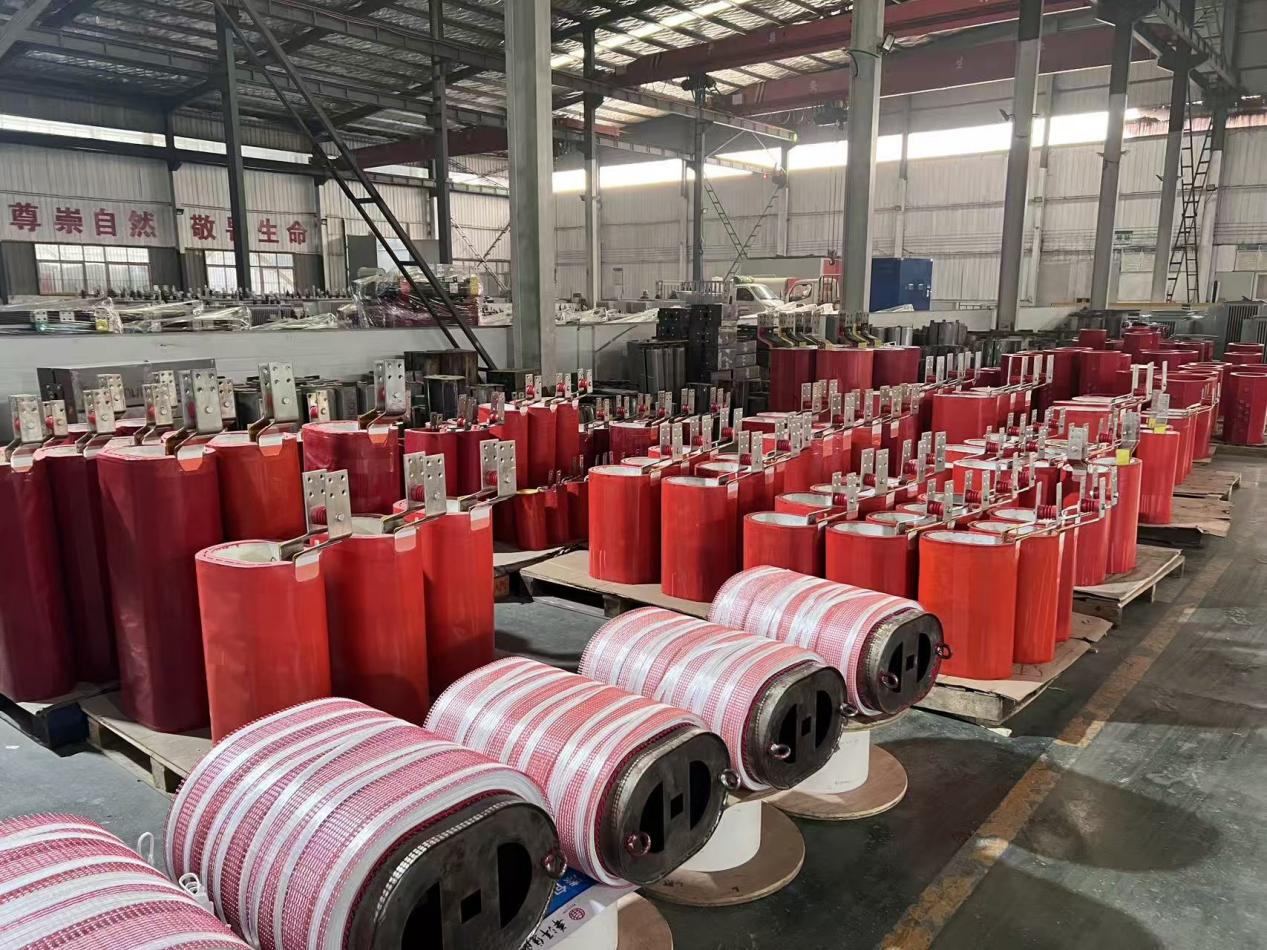

В сухих трансформаторах в качестве охлаждающей среды используется воздух, рассеивающий тепло за счет естественного воздушного охлаждения (AN) или охлаждения с помощью вентилятора (AF). Их обмотки обычно герметизируются эпоксидной смолой или изоляционными материалами без использования каких-либо жидких изоляционных материалов.
Функции:
Безмасляная конструкция снижает риск протечек и загрязнения.
Нет необходимости в регулярном осмотре или замене охлаждающей жидкости.
Подходит для установки внутри помещений, например, в коммерческих зданиях, больницах и центрах обработки данных.
Относительно высокая огнестойкость.
Поскольку не требуется работа с маслом, общий процесс технического обслуживания упрощается, что делает его особенно подходящим для сценариев с высокими требованиями к экологической безопасности и пожарной безопасности.

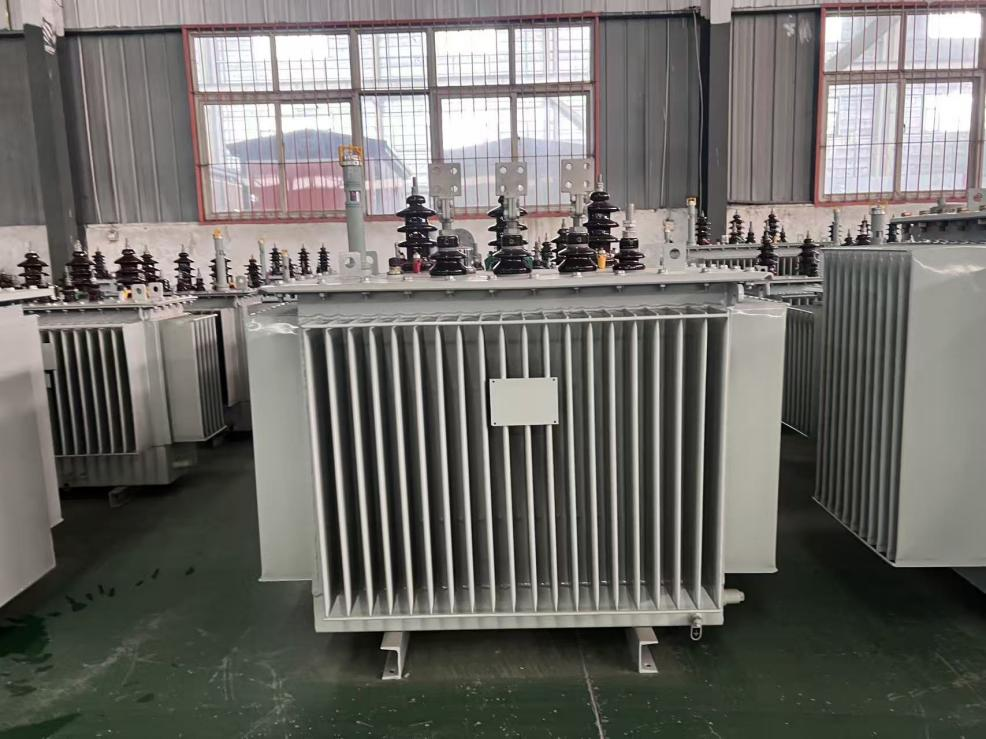

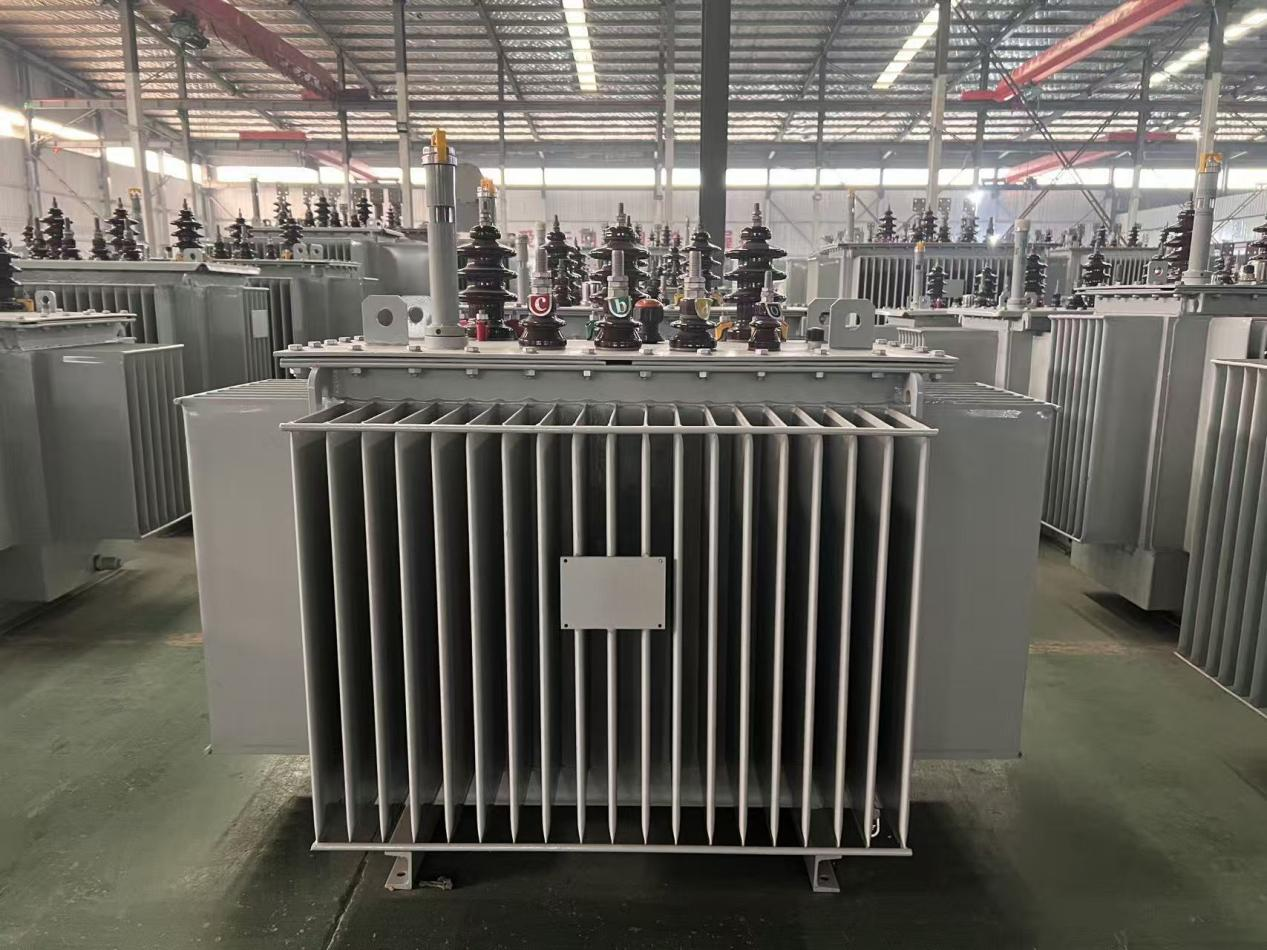

2: Трансформатор с масляным охлаждением
В трансформаторах с масляным охлаждением изоляционное масло используется как в качестве охлаждающей, так и в качестве изоляционной среды. Трансформаторное масло не только поглощает и проводит тепло, но и эффективно повышает прочность внутренней изоляции, предотвращая искрение и частичные разряды.
Функции:
Высокая эффективность теплоотвода, подходит для работы с большими мощностями и высокими нагрузками.
Высокие изоляционные характеристики и хорошая электрическая стабильность.
Требуется регулярный контроль качества масла (например, выдерживаемое напряжение, содержание влаги).
В основном используется на наружных или автономных подстанциях.
Наличие изоляционного масла дает ему преимущество в высоковольтных и мощных системах, но также увеличивает требования к техническому обслуживанию и эксплуатации.
В заключение, оба типа трансформаторов имеют свои преимущества. Гибкий выбор, основанный на условиях проекта, функциональности и методах обслуживания, имеет решающее значение для нахождения наиболее подходящего варианта и достижения оптимальных результатов.
2: Размер и мощность
1. Сухой трансформатор
Сухие трансформаторы, как правило, более компактны, занимают меньше места и подходят для проектов с ограниченным пространством.
Наиболее распространенные мощности варьируются от 100 кВА до 2000 кВА и используются в основном в:
Торговые комплексы
Больницы и школы
центры обработки данных
Заводские системы распределения электроэнергии
Хотя современные технологии позволили увеличить мощность сухих трансформаторов, сохраняются ограничения в применении к сверхбольшим мощностям и сверхвысоким напряжениям, что делает их более подходящими для распределенной электроэнергии малых и средних объемов.
2. Трансформатор с масляным охлаждением
В трансформаторах с масляным охлаждением используется циркуляция масла, что приводит к повышению эффективности рассеивания тепла и позволяет создавать конструкции большей мощности.
Диапазон их мощности широк, от сотен кВА до десятков или даже сотен МВА, и они широко используются в:
Системы передачи и распределения электроэнергии
Крупные индустриальные парки
Проекты в горнодобывающей и энергетической отраслях
Подстанции коммунальных служб
Несмотря на относительно большие размеры и, как правило, требующие отдельного фундамента или наружных площадок для установки, они обладают преимуществами при непрерывной работе на высокой мощности.
В заключение следует отметить, что мощность и размер влияют не только на текущие эксплуатационные возможности проекта, но и на целесообразность его будущего расширения. Поэтому на этапе планирования зарубежных проектов необходимо разработать разумную схему резервирования электроснабжения, учитывающую прогнозирование нагрузки и оптимизацию сети.
III: Требования к техническому обслуживанию.
На этапе эксплуатации зарубежных проектов сложность технического обслуживания и долгосрочные затраты часто оказываются более определяющими, чем первоначальная стоимость приобретения оборудования. Различие в охлаждающих средах между сухими и маслонагревательными трансформаторами напрямую влияет на процедуры их технического обслуживания, риски простоя и эксплуатационные инвестиции.
На этапе эксплуатации зарубежных проектов сложность технического обслуживания и долгосрочные затраты зачастую оказываются более решающими факторами, чем первоначальная стоимость приобретения оборудования. Разница в охлаждающих средах между сухими и маслонагревательными трансформаторами напрямую влияет на процедуры их технического обслуживания, риски простоя и эксплуатационные инвестиции.
1: Сухой трансформатор
Сухие трансформаторы не содержат изоляционного масла. Их общая конструкция представляет собой закрытый или литой корпус, обеспечивающий хорошую устойчивость к влаге и химической коррозии.
Характеристики технического обслуживания:
Нет необходимости в проверке или замене масла.
Ежедневное техническое обслуживание в основном включает удаление пыли и проверку герметичности.
Простые процедуры технического обслуживания и более низкие затраты на рабочую силу.
Незначительные неисправности проще устранять; в некоторых случаях длительное отключение от электросети не требуется.
В регионах с ограниченными эксплуатационными ресурсами или в удаленных местах реализации проектов сухие трансформаторы могут эффективно снизить нагрузку на техническое обслуживание в долгосрочной перспективе.
2: Трансформатор с масляным охлаждением
В трансформаторах с масляным охлаждением теплоотвод и изоляция обеспечиваются изоляционным маслом; следовательно, состояние масла напрямую влияет на безопасную эксплуатацию оборудования.
Характеристики технического обслуживания:
Необходимо регулярно отбирать пробы масла (например, для измерения напряжения пробоя, содержания влаги).
Возможно, потребуется фильтрация или замена масла.
Процесс технического обслуживания достаточно сложен.
Эксплуатационные расходы и риски простоя относительно высоки.
Особенно в условиях высоких температур или резких колебаний нагрузки старение масла ускоряется, что потенциально может увеличить частоту технического обслуживания.
Поэтому при реализации зарубежных инженерных проектов при выборе трансформатора следует учитывать не только стоимость закупки, но и общую стоимость владения (TCO) в течение следующих 10-20 лет, чтобы избежать постоянного увеличения скрытых инвестиций в будущем.
В заключение следует отметить, что выбор трансформатора должен основываться на всестороннем анализе, учитывающем различия в сердечниках, вариации размеров и мощности, а также скрытые затраты на будущее техническое обслуживание.
Если вы не можете найти подходящий трансформатор, вы можете связаться с нами через этот сайт. У нас есть команда профессионалов, которая предоставит вам экспертную консультацию.
