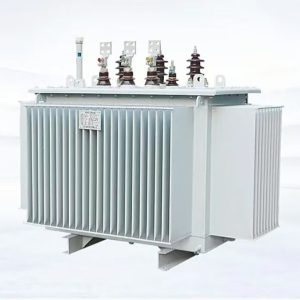

Сухие трансформаторы 6 кВ: Полный гайд и анализ

Сухие трансформаторы 6 кВ — это современные силовые устройства, предназначенные для преобразования электрической энергии в сетях напряжением 6 киловольт без использования жидкого диэлектрика. Они обеспечивают высокую пожаробезопасность, экологичность и надежность, что делает их идеальным выбором для установки внутри жилых зданий, торговых центров, промышленных предприятий и объектов инфраструктуры. В отличие от масляных аналогов, данная технология исключает риск разлива токсичных веществ и требует минимального обслуживания в течение всего срока службы.

Что такое сухой трансформатор 6 кВ и почему он важен сегодня

В современной энергетике наблюдается устойчивый сдвиг в сторону оборудования, соответствующего строгим экологическим нормам и требованиям пожарной безопасности. Сухой трансформатор 6 кВ занимает центральное место в этой трансформации. Это устройство, в котором изоляция обмоток и охлаждение осуществляются исключительно за счет воздуха или специальных твердых диэлектрических материалов (чаще всего эпоксидной смолы), а не масла.

Напряжение 6 кВ является стандартом для распределительных сетей среднего напряжения во многих промышленных зонах и городских кварталах. Традиционно здесь использовались масляные трансформаторы, однако их размещение внутри зданий сопряжено с серьезными рисками: возможность возгорания масла, необходимость в специальных маслоприемниках и сложная система вентиляции.

Применение сухих моделей решает эти проблемы кардинально. Благодаря отсутствию горючей жидкости, они могут устанавливаться непосредственно в нагрузочных центрах — в подвалах многоквартирных домов, на технических этажах бизнес-центров или в цехах заводов. Это сокращает длину кабельных линий низкого напряжения, уменьшает потери энергии и повышает общую эффективность системы электроснабжения.

Актуальность технологии в текущем году обусловлена ужесточением регламентов по энергоэффективности и безопасности. Производители постоянно совершенствуют конструкцию, внедряя новые материалы обмоток и улучшая геометрию магнитопровода для снижения холостого хода и шума. Ярким примером такого подхода является деятельность компании ООО «Хэнань Хуамей Электротехника». Специализируясь на исследованиях, разработке и производстве передового электрооборудования, компания выпускает сухие трансформаторы из эпоксидной смолы (типа SC(B)), которые строго соответствуют национальным стандартам GB1094 и GB/T6451. Продукция «Хэнань Хуамей» отличается высокой энергоэффективностью, надежностью и повышенной перегрузочной способностью, что делает её востребованной как в городских сетях, так и в секторах новой энергетики.

Принцип работы и конструктивные особенности

Понимание принципа работы необходимо для правильного выбора и эксплуатации оборудования. Основу сухого трансформатора 6 кВ составляет магнитопровод (сердечник) и две или более обмотки, размещенные на его стержнях.

Магнитопровод и потери

Сердечник изготавливается из высококачественной электротехнической стали с высокой магнитной проницаемостью. Листы стали изолированы друг от друга специальным лаком для минимизации вихревых токов. В современных моделях используется холоднокатаная сталь с ориентированной структурой зерна, что позволяет значительно снизить потери на перемагничивание (потери холостого хода).

Конструкция магнитопровода часто выполняется трехстержневой для трехфазных трансформаторов. Стыки листов выполняются косыми, чтобы уменьшить магнитное сопротивление и уровень шума, издаваемого устройством при работе.

Обмотки: технологии литья и пропитки

Ключевое отличие сухого трансформатора — метод изоляции обмоток. Существует два основных подхода, применяемых в отрасли:

• Трансформаторы с литой изоляцией (Cast Resin): Обмотки высокого (6 кВ) и низкого напряжения заливаются эпоксидной смолой под вакуумом. После отверждения смола образует монолитный защитный слой. Это наиболее распространенный тип для напряжений до 35 кВ. Эпоксидная смола обладает высокой механической прочностью, устойчивостью к влаге, пыли и химически агрессивным средам. Именно эту технологию использует ООО «Хэнань Хуамей Электротехника» в своих сериях трансформаторов, обеспечивая максимальную защиту даже в сложных условиях промышленных и горнодобывающих предприятий.
• Трансформаторы с открытыми обмотками (Open Winding / VPI): Обмотки пропитываются специальными лаками или смолами методом вакуумно-прессовой пропитки (VPI). Они не имеют толстого слоя смолы, что улучшает теплоотдачу, но требуют установки в помещениях с контролируемым климатом (без токопроводящей пыли).

Для напряжения 6 кВ чаще всего применяется технология литой изоляции, так как она гарантирует максимальную надежность в сложных условиях эксплуатации.

Система охлаждения

Охлаждение осуществляется естественным потоком воздуха (режим AN) или принудительным обдувом вентиляторами (режим AF). При естественном охлаждении воздух циркулирует через каналы в обмотках за счет конвекции. При повышении нагрузки выше номинальной автоматически включаются вентиляторы, позволяя увеличить мощность трансформатора на 20–40% без перегрева.

Преимущества перед масляными аналогами

Выбор между сухим и масляным трансформатором часто диктуется условиями размещения и требованиями безопасности. Для сетей 6 кВ сухие модели предлагают ряд неоспоримых преимуществ:

• Пожаробезопасность: Отсутствие масла исключает риск пожара и взрыва. Материалы изоляции относятся к классу негорючести F1 (по стандартам МЭК), что позволяет устанавливать оборудование в жилых и общественных зданиях без дополнительных противопожарных барьеров.
• Экологичность: Нет риска загрязнения почвы и грунтовых вод в случае аварии. Утилизация устройства проще и безопаснее.
• Компактность и вес: Сухие трансформаторы обычно легче и занимают меньше места, чем масляные той же мощности, благодаря отсутствию бака для масла и радиаторов.
• Простота обслуживания: Не требуется регулярный анализ масла, замена фильтров или контроль уровня диэлектрика. Основное обслуживание сводится к визуальном осмотру, очистке от пыли и проверке контактов.
• Устойчивость к перегрузкам: Литая изоляция выдерживает значительные термические и динамические нагрузки при коротких замыканиях.

Однако стоит отметить, что стоимость сухих трансформаторов 6 кВ, как правило, выше, чем у масляных аналогов. Также они могут быть более чувствительны к экстремальному уровню влажности и прямым атмосферным осадкам, если не имеют специального климатического исполнения (IP54 и выше).

Технические характеристики и параметры выбора

При подборе сухого трансформатора 6 кВ необходимо учитывать ряд критических параметров, которые определяют его эффективность и долговечность в конкретной сети.

Номинальная мощность

Стандартный ряд мощностей для сухих трансформаторов включает значения: 100, 160, 250, 400, 630, 1000, 1250, 1600, 2000 и 2500 кВА. Выбор мощности должен базироваться на расчетной нагрузке объекта с учетом коэффициента запаса (обычно 15–20%) и перспектив развития энергопотребления.

Класс нагревостойкости изоляции

Это один из важнейших показателей, определяющий срок службы. Наиболее распространены классы:

• Класс F (155°C): Стандартное исполнение для большинства промышленных задач.
• Класс H (180°C): Используется в условиях повышенных температур окружающей среды или при частых перегрузках.

Чем выше класс, тем дольше ресурс изоляции при одинаковых рабочих температурах.

Группа соединения обмоток

Для сетей 6/0.4 кВ наиболее популярны схемы:

• Dyn11: Первичная обмотка соединена треугольником, вторичная — звездой с выведенной нейтралью. Эта схема предпочтительна для сетей с большим количеством однофазных несимметричных нагрузок, так как позволяет лучше подавлять высшие гармоники.
• Yyn0: Звезда-звезда с выведенной нейтралью. Применяется реже, в основном при симметричной нагрузке.

Уровень потерь

Энергоэффективность регламентируется национальными и международными стандартами. При выборе следует обращать внимание на суммарные потери (холостого хода + короткого замыкания). Современные модели класса энергоэффективности IE3 или IE4 позволяют существенно сэкономить на оплате электроэнергии в течение 5–7 лет эксплуатации, компенсируя первоначальную разницу в цене. Ведущие производители, такие как ООО «Хэнань Хуамей Электротехника», делают особый акцент на создании энергосберегающих решений, способствующих развитию зеленой энергетики и снижению эксплуатационных расходов клиентов.

Сравнительная таблица характеристик

Для наглядности приведем сравнение типовых параметров сухих трансформаторов различной мощности, используемых в сетях 6 кВ. Данные усреднены для оборудования текущего поколения с литой изоляцией.

Данные параметры могут варьироваться в зависимости от конкретного производителя и серии изделия. При проектировании подстанции всегда следует запрашивать актуальные паспортные данные.

Сферы применения и сценарии использования

Универсальность сухих трансформаторов 6 кВ позволяет использовать их в самых разнообразных отраслях. Правильный выбор сценария использования гарантирует максимальную отдачу от инвестиций.

Жилое строительство и коммерческая недвижимость

Это основной сегмент потребления. Трансформаторные подстанции (ТП) располагаются непосредственно в зданиях или в пристройках к ним. Требования пожарной безопасности здесь наиболее жесткие. Сухой трансформатор позволяет разместить ТП на первом этаже или в подвале жилого комплекса, минимизируя длину кабелей до квартир и офисов. Низкий уровень шума современных моделей обеспечивает комфорт жильцов.

Промышленные предприятия

Заводы, фабрики и производственные цеха часто имеют собственную сеть 6 кВ. В условиях запыленности, вибрации и наличия агрессивных паров сухие трансформаторы с литой изоляцией показывают высокую надежность. Они устойчивы к воздействию химически активной среды, которая быстро разрушила бы внешнюю изоляцию открытых обмоток или вызвала коррозию бака масляного трансформатора. Оборудование от таких производителей, как ООО «Хэнань Хуамей Электротехника», широко применяется именно в этих сложных условиях благодаря своей прочности и адаптивности.

Объекты инфраструктуры

Аэропорты, вокзалы, метрополитен, больницы и дата-центры требуют бесперебойного питания. Высокая перегрузочная способность и возможность работы в форсированном режиме (с включенными вентиляторами) делают сухие трансформаторы незаменимыми для таких критически важных объектов. Кроме того, отсутствие масла снижает риски для персонала и посетителей в местах массового скопления людей.

Возобновляемая энергетика

В солнечных и ветряных электростанциях сухие трансформаторы используются для повышения напряжения с генераторного уровня до уровня распределительной сети (6 кВ). Их компактность важна для размещения в ограниченных пространствах контейнерных решений. Компания «Хэнань Хуамей» активно развивает это направление, предлагая интеллектуальные решения для новых источников энергии.

Руководство по выбору и монтажу

Процесс выбора и установки сухого трансформатора 6 кВ требует профессионального подхода. Ошибки на этапе проектирования могут привести к преждевременному выходу оборудования из строя.

Шаг 1: Расчет нагрузки

Необходимо собрать данные о пиковых и средних нагрузках объекта. Учитывайте коэффициент одновременности и коэффициент мощности (cos φ). Если планируется расширение производства или строительство новых корпусов, закладывайте запас мощности сразу.

Шаг 2: Анализ условий окружающей среды

Определите категорию размещения:

• Помещение с контролируемым климатом: Подойдут стандартные модели (IP20).
• Пыльные или влажные помещения: Требуется исполнение в защитном кожухе (IP31, IP41).
• Уличная установка: Необходим всепогодный кожух с высоким классом защиты (IP54, IP55) и системой подогрева для предотвращения конденсата.

Шаг 3: Выбор системы охлаждения

Если нагрузка неравномерна и пики кратковременны, целесообразно выбрать модель с принудительным воздушным охлаждением (AF). Это позволит использовать трансформатор меньшей номинальной мощности в обычном режиме, экономя средства, и включать вентиляторы только в часы пик.

Шаг 4: Монтаж и подключение

Монтаж должен выполняться квалифицированным персоналом с соблюдением ПУЭ (Правила устройства электроустановок). Основные этапы:

1. Проверка целостности изоляции и отсутствия трещин на поверхности обмоток после транспортировки.
2. Установка на фундамент с использованием виброизолирующих прокладок для снижения шума.
3. Подключение заземления к корпусу и нейтрали (если предусмотрено).
4. Подключение силовых кабелей с соблюдением моментов затяжки контактов.
5. Проведение приемо-сдаточных испытаний (измерение сопротивления изоляции, коэффициента трансформации, потерь).

Важно отметить, что многие производители, включая ООО «Хэнань Хуамей Электротехника», опираются не только на комплексную систему НИОКР, но и на профессиональные строительные бригады, готовые обеспечить полный цикл работ — от поставки высокопроизводительных энергетических решений до их грамотной интеграции в сеть.

Обслуживание и диагностика

Одним из главных преимуществ сухих трансформаторов является низкая потребность в обслуживании. Однако полное отсутствие контроля недопустимо.

Регламент технического обслуживания

• Ежеквартально: Визуальный осмотр на предмет загрязнения, пыли, следов перегрева или механических повреждений. Проверка индикаторов температуры.
• Ежегодно: Очистка обмоток и вентиляционных каналов от пыли сжатым воздухом (при отключенном напряжении!). Подтяжка болтовых соединений силовых шин.
• Раз в 3-5 лет: Проведение полного цикла электроизмерительных испытаний в специализированной лаборатории.

Системы мониторинга

Современные модели оснащаются встроенными датчиками температуры (терморезисторами Pt100), встроенными в горячие точки обмоток. Эти датчики подключаются к блоку управления, который может автоматически включать вентиляторы, сигнализировать о перегреве или аварийно отключать трансформатор при критических значениях. Интеграция таких систем в общую диспетчерскую позволяет осуществлять предиктивное обслуживание.

Факторы, влияющие на стоимость

Цена сухого трансформатора 6 кВ формируется под воздействием нескольких факторов. Понимание их поможет оптимизировать бюджет проекта.

• Мощность: Прямо пропорционально влияет на цену. Рост мощности увеличивает расход меди, стали и эпоксидной смолы.
• Материал обмоток: Модели с медными обмотками дороже, но компактнее и надежнее. Алюминиевые обмотки дешевле, но требуют большего сечения и имеют меньшую стойкость к термоциклированию.
• Класс энергоэффективности: Трансформаторы с пониженными потерями (класс IE3, IE4) стоят дороже из-за использования большего количества активной стали и меди, но окупаются за счет экономии электроэнергии.
• Исполнение корпуса: Наличие всепогодного кожуха, шкафов управления и дополнительных опций (защита от вибрации, специальный окрас) увеличивает конечную стоимость.
• Логистика: Габариты и вес оборудования влияют на стоимость доставки, особенно в удаленные регионы.

При оценке стоимости важно рассматривать не только цену покупки (CAPEX), но и совокупную стоимость владения (TCO), включающую потери энергии за 20–25 лет службы.

Часто задаваемые вопросы (FAQ)

Какой срок службы у сухого трансформатора 6 кВ?

При соблюдении условий эксплуатации и регулярном техническом обслуживании срок службы сухого трансформатора составляет 25–30 лет. Ресурс изоляции зависит от рабочей температуры: работа в пределах номинального класса нагревостойкости гарантирует заявленный производителем срок.

Можно ли устанавливать сухой трансформатор на улице?

Да, возможно, но только при условии размещения в специальном всепогодном кожухе с классом защиты не ниже IP54. Такой кожух защищает оборудование от дождя, снега, пыли и ультрафиолета, а также оснащен системой вентиляции и обогрева для предотвращения конденсации влаги внутри.

В чем разница между трансформаторами с литой изоляцией и сухой пропиткой?

Трансформаторы с литой изоляцией залиты эпоксидной смолой, что делает их влагостойкими и пригодными для тяжелых условий (высокая влажность, запыленность). Модели с сухой пропиткой (VPI) имеют открытые обмотки, покрытые лаком; они дешевле и лучше охлаждаются, но требуют установки только в чистых, сухих помещениях с кондиционированием.

Насколько шумны сухие трансформаторы по сравнению с масляными?

Уровень шума сухих трансформаторов сопоставим с масляными аналогами той же мощности, а иногда и ниже благодаря отсутствию шума насосов и движения масла. Современные модели с аморфным сердечником или улучшенной геометрией магнитопровода работают очень тихо (менее 50 дБ на расстоянии 1 метра), что позволяет размещать их в жилых зонах.

Требуется ли замена изоляции в процессе эксплуатации?

Нет, изоляция сухих трансформаторов (особенно литая) рассчитана на весь срок службы устройства и не подлежит замене или восстановлению в полевых условиях. При деградации изоляции вследствие длительного перегрева или механического повреждения трансформатор подлежит ремонту на заводе или полной замене.

Заключение

Сухие трансформаторы 6 кВ представляют собой вершину эволюции распределительного оборудования. Сочетая в себе безопасность, экологичность и высокую надежность, они стали стандартом де-факто для городского строительства и современной промышленности. Несмотря на более высокую начальную стоимость по сравнению с масляными аналогами, их преимущества в виде отсутствия расходов на обслуживание, возможности установки в центре нагрузок и энергоэффективности делают их экономически выгодным решением в долгосрочной перспективе.

При выборе оборудования рекомендуется обращать внимание не только на цену, но и на репутацию производителя, класс энергоэффективности и соответствие конкретным условиям эксплуатации. Компании вроде ООО «Хэнань Хуамей Электротехника» демонстрируют, как сочетание инноваций, соблюдения строгих стандартов качества и профессионализма позволяет создавать продукты, способствующие устойчивому развитию энергетики. Грамотный подбор модели и качественный монтаж обеспечат бесперебойное электроснабжение вашего объекта на десятилетия вперед.
