Типы трансформаторов и их основные различия — полное сравнительное руководство.
2026-03-17
Трансформаторы являются основой энергосистем, обеспечивая подачу электроэнергии под необходимым напряжением. Используя электромагнитную индукцию, они повышают или понижают напряжение для эффективной передачи и безопасного использования.
Трансформаторы — это скрытая основа современных энергосистем. От электростанций и передающих сетей до заводов и домов, они обеспечивают подачу электроэнергии под необходимым уровнем напряжения. Используя электромагнитную индукцию, трансформаторы могут повышать или понижать напряжение, обеспечивая эффективную передачу на большие расстояния и безопасное использование электроэнергии. Понимание различий между типами трансформаторов помогает инженерам и покупателям выбирать наиболее подходящее оборудование для своих проектов.
Основной принцип работы трансформаторов
Все трансформаторы работают по одному и тому же основному принципу. Трансформатор — это статическое электрическое устройство без движущихся частей

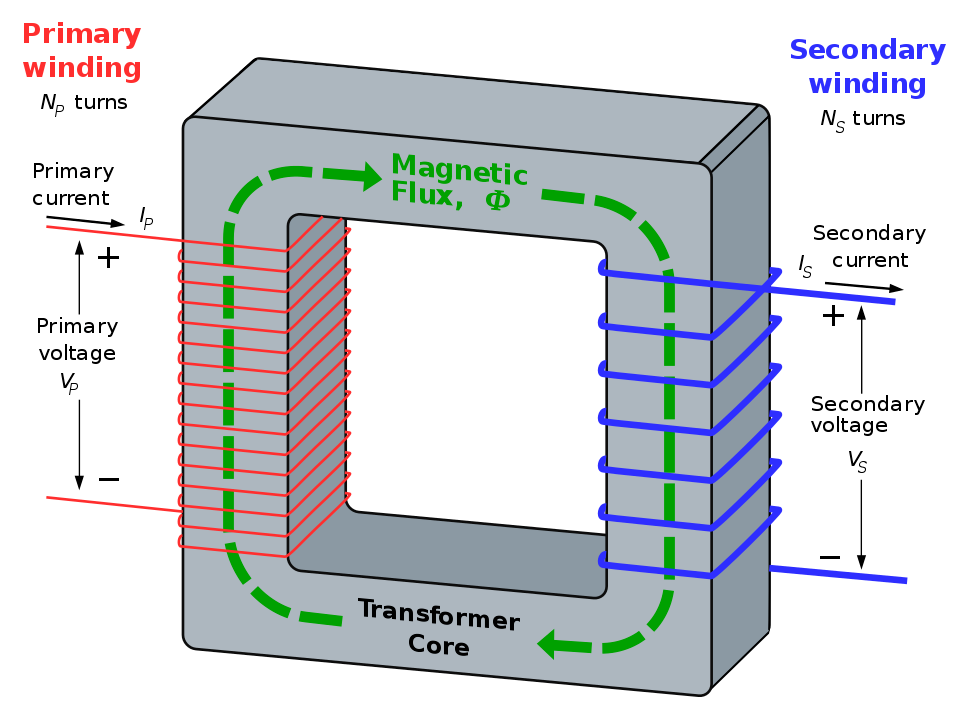

Принцип его работы основан на законе Фарадея об электромагнитной индукции и взаимной индукции между двумя обмотками. Когда переменный ток протекает через первичную обмотку, он создает изменяющееся магнитное поле в сердечнике, индуцируя напряжение во вторичной обмотке.
Зависимость между напряжениями зависит от коэффициента трансформации:
Коэффициент напряжения = Коэффициент витков
Поскольку этот процесс требует изменения магнитного поля, трансформаторы работают от переменного тока, а не от постоянного .
Типичная конструкция трансформатора включает в себя:
Первичная обмотка
Вторичная обмотка
Магнитный сердечник
Система изоляции
Система охлаждения
Эти общие компоненты лежат в основе всех конструкций и областей применения трансформаторов.
Классификация по функции преобразования напряжения
Трансформаторы можно классифицировать, прежде всего, по их функции преобразования напряжения .
Повышающие трансформаторы увеличивают напряжение за счет уменьшения количества витков в первичной обмотке и увеличения количества витков во вторичной обмотке. Они широко используются на электростанциях и станциях возобновляемой энергетики для эффективной передачи электроэнергии на большие расстояния.
Понижающие трансформаторы снижают напряжение за счет использования большего количества витков первичной обмотки, чем вторичной. Эти трансформаторы широко используются для электроснабжения жилых, коммерческих и промышленных объектов.
Еще один важный тип — разделительный трансформатор , который обычно имеет соотношение витков 1:1 . Его основное назначение — не преобразование напряжения, а электрическая изоляция , повышение безопасности и снижение уровня шума в чувствительных средах, таких как больницы и центры обработки данных.
Классификация по системам охлаждения и изоляции
Ещё один важный способ классификации трансформаторов — это их система охлаждения и изоляции .
В трансформаторах с масляным заполнением для рассеивания тепла используется изоляционное масло. Они обеспечивают высокую эффективность, большую мощность и длительный срок службы , что делает их подходящими для наружных подстанций и электросетей. Однако они требуют периодического технического обслуживания и несут потенциальный риск возгорания.
В сухих трансформаторах в качестве изоляции используется воздух или эпоксидная смола. Они обеспечивают более высокую пожарную безопасность и меньшие требования к техническому обслуживанию , что делает их подходящими для установки внутри помещений, таких как коммерческие здания, больницы и центры обработки данных.
Герметичные трансформаторы представляют собой специализированную конструкцию с масляным заполнением и герметичным масляным баком. Это предотвращает попадание влаги и воздуха внутрь трансформатора, что делает их идеальными для прибрежных районов и суровых условий окружающей среды .
Классификация по применению и использованию
Трансформаторы также можно классифицировать в зависимости от их применения и области использования .
Силовые трансформаторы работают с очень большой мощностью, обычно в диапазоне МВА , и в основном используются в передающих сетях, где требуется высокая эффективность — как правило, от 95% до 99% .
Распределительные трансформаторы обеспечивают электроэнергией конечных потребителей, таких как дома и небольшие предприятия. Обычно их устанавливают на опорах или площадках .
Существуют также трансформаторы специального назначения , в том числе:
Трансформаторы для солнечных и ветровых инверторов, предназначенные для систем возобновляемой энергии.
Печные трансформаторы для сильноточных промышленных процессов
Выпрямительные трансформаторы, используемые в электрохимических процессах и электролизе.
Классификация по основной структуре
Другая классификация основана на основных материалах и конструктивных особенностях .
Трансформаторы с железным сердечником являются наиболее широко используемыми благодаря своей высокой эффективности и широкому спектру промышленного применения .
Ферритовые трансформаторы в основном используются в высокочастотных источниках питания электроники .
Тороидальные трансформаторы имеют кольцеобразный сердечник, который уменьшает магнитные утечки и повышает эффективность , что делает их подходящими для компактных устройств.
Трансформаторы с воздушным сердечником , не имеющие магнитного сердечника, используются в основном в специальном электронном и коммуникационном оборудовании .
Как выбрать подходящий трансформатор
Выбор правильного трансформатора зависит от нескольких ключевых факторов.
Прежде всего, следует учитывать условия установки , такие как размещение внутри или снаружи помещений, а также прибрежную или городскую среду. Это поможет определить, какой трансформатор больше подходит: сухой или маслонаполненный .
Во-вторых, оцените требования к напряжению , чтобы определить, необходим ли повышающий, понижающий или разделительный трансформатор .
В-третьих, следует учитывать тип нагрузки , включая системы электросетей, промышленное оборудование, проекты возобновляемой энергетики или бытовое электроснабжение.
Наконец, при принятии решения следует также учитывать стандарты безопасности и возможности технического обслуживания .
Заключение
Трансформаторы различаются по функциям, способу охлаждения, конструкции и области применения . Несмотря на эти различия, все трансформаторы работают на основе одного и того же принципа электромагнитной индукции .
Правильный выбор трансформатора может значительно повысить эффективность системы, безопасность эксплуатации и экономическую целесообразность в долгосрочной перспективе .
