Что такое трансформаторная подстанция блочного типа и где она применяется?

Подробный обзор трансформаторная подстанция блочного типа: принцип работы, преимущества перед традиционными решениями и практические аспекты применения в современных энергосистемах.

Конструктивные особенности блочных подстанций

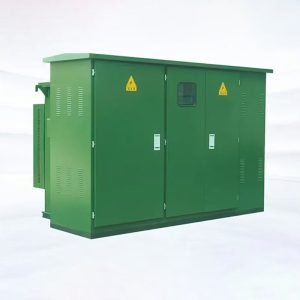

Трансформаторная подстанция блочного типа (ТПБ) представляет собой полностью собранное и прошедшее испытания оборудование, поставляемое в виде готовых модулей. В отличие от традиционных подстанций, которые собираются непосредственно на площадке, ТПБ поставляются блоками высокой степени готовности.

На практике мы наблюдаем, что основные преимущества такой конструкции проявляются в значительном сокращении сроков монтажа. Если классическая подстанция требует до 3 месяцев на сборку, то блочный вариант обычно удается ввести в эксплуатацию за 2-3 недели. Это особенно критично для объектов с жесткими сроками реализации.

Конструктивно ТПБ включает силовой трансформатор, устройства высокого и низкого напряжения, системы релейной защиты и автоматики. Все компоненты размещаются в защитном корпусе, который обеспечивает безопасную эксплуатацию в различных климатических условиях.

Основные преимущества блочного исполнения

Сокращение сроков монтажа достигается за счет заводской готовности оборудования – на месте остается только установить блоки на подготовленное основание и выполнить подключение. В наших проектах мы фиксировали уменьшение трудозатрат на 60-70% по сравнению с традиционными решениями.

Унификация компонентов позволяет упростить техническое обслуживание и ремонт. Например, в продукции ООО Хэнань Хуамей Электротехника используется модульный принцип, когда отдельные блоки могут заменяться без остановки всей подстанции.

Безопасность эксплуатации повышается благодаря комплексной защите от внешних воздействий. Современные ТПБ имеют степень защиты не ниже IP54, что обеспечивает надежную работу при температуре от -45°C до +40°C и влажности до 95%.

Области применения и практические примеры

В городском электроснабжении блочные подстанции особенно востребованы в новых микрорайонах, где требуется быстрое подключение объектов к электрическим сетям. Их компактность позволяет размещать оборудование в стесненных условиях городской застройки.

Промышленные предприятия часто выбирают ТПБ для обеспечения энергией новых производственных линий. На одном из металлургических комбинатов нам удалось за 15 дней обеспечить питание нового прокатного стана мощностью 2,5 МВт с использованием двух блочных подстанций.

Удаленные объекты, такие как горнодобывающие предприятия или сельскохозяйственные комплексы, также активно используют это решение. Автономность и минимальные требования к инфраструктуре делают ТПБ идеальным выбором для таких задач.

Ключевые технические параметры выбора

Мощность трансформатора является основным параметром при выборе ТПБ. Стандартный диапазон для блочных решений составляет от 160 до 2500 кВА. Для большинства коммерческих объектов оптимальными считаются подстанции мощностью 630-1000 кВА.

Класс напряжения определяет область применения подстанции. Наиболее распространены решения на 6/0,4 кВ и 10/0,4 кВ. При выборе нужно учитывать не только текущие потребности, но и перспективу развития энергосистемы объекта.

Дополнительное оборудование значительно расширяет функциональность ТПБ:

• Системы дистанционного управления и мониторинга
• Устройства компенсации реактивной мощности
• Резервные системы вентиляции и обогрева
• Противоаварийная автоматика

Особенности монтажа и подключения

Подготовка основания требует особого внимания – необходимо обеспечить ровную бетонную площадку толщиной не менее 200 мм с закладными элементами для крепления. В нашей практике были случаи, когда экономия на подготовке основания приводила к проблемам с эксплуатацией.

Электрические подключения должны выполняться с учетом всех требований ПУЭ. Особенно тщательно нужно подходить к заземлению – сопротивление контура заземления не должно превышать 4 Ом для подстанций до 1000 В.

Пуско-наладочные работы включают комплексные испытания всех систем подстанции. Мы рекомендуем проводить их с участием представителей производителя, так как только они могут гарантировать правильность настройки защит и автоматики.

Эксплуатационные расходы и обслуживание

Периодичность технического обслуживания для ТПБ составляет 6 месяцев для визуального осмотра и 12 месяцев для комплексной проверки. В отличие от традиционных подстанций, здесь значительно меньше операций, связанных с чисткой и подтяжкой соединений.

Затраты на обслуживание в среднем на 25-30% ниже, чем у классических решений. Это достигается за счет лучшей защиты оборудования от внешних воздействий и более совершенной системы мониторинга.

Ремонтопригодность современных ТПБ достаточно высока – большинство компонентов выполнено в виде сменных модулей. Например, замена силового трансформатора в подстанции ООО Хэнань Хуамей Электротехника занимает не более 8 часов.

Сравнение с другими типами подстанций

По сравнению с КТП (комплектными трансформаторными подстанциями) блочные решения предлагают большую гибкость в компоновке и лучшую ремонтопригодность. Однако они требуют более качественной подготовки основания и, как правило, дороже на 15-20%.

Столбовые трансформаторные подстанции значительно уступают блочным по мощности и функциональности, но выигрывают в стоимости для малых нагрузок. Выбор между ними зависит от конкретных условий проекта и перспектив развития.

Мачтовые подстанции – еще одна альтернатива, но их применение ограничено нагрузками до 250 кВА. Для современных коммерческих и промышленных объектов этого часто недостаточно.

Перспективы развития технологии

Интеллектуализация подстанций становится основным трендом. Современные ТПБ все чаще оснащаются системами IoT, позволяющими дистанционно контролировать все параметры работы и прогнозировать необходимость обслуживания.

Энергоэффективность продолжает улучшаться за счет применения трансформаторов с пониженными потерями. Например, использование аморфных сталей позволяет снизить потери холостого хода на 60-70% по сравнению с традиционными решениями.

Экологическая безопасность также находится в фокусе внимания производителей. Переход на сухие трансформаторы и природные хладагенты делает ТПБ более безопасными для окружающей среды.

Современная трансформаторная подстанция блочного типа представляет собой технологичное решение, сочетающее высокую надежность с минимальными сроками ввода в эксплуатацию. Правильный выбор параметров и качественный монтаж позволяют создать эффективную и долговечную систему электроснабжения.
