Как выбрать маслопогружной трансформатор для промышленных проектов
2026-04-14
Во многих промышленных проектах запрос на трансформатор начинается одинаково: покупатель отправляет короткое сообщение с указанием мощности, напряжения и количества, а затем запрашивает цену. На бумаге это выглядит эффективно. На практике же это часто приводит к задержкам, пересмотру цен или к оборудованию, которое технически приемлемо, но не идеально подходит для данной задачи.
Это происходит потому, что выбор масляного трансформатора редко сводится просто к согласованию одного напряжения с другим. Промышленные проекты включают в себя колебания нагрузки, ограничения при монтаже, температуру окружающей среды, условия энергоснабжения, будущее расширение и давление на стоимость в течение всего срока службы. Трансформатор, хорошо подходящий для расширения цеха, может оказаться неподходящим выбором для горнодобывающего предприятия, производственного цеха или распределительного устройства, подключенного к коммутационному оборудованию и низковольтным шкафам.
Для зарубежных дистрибьюторов, EPC-подрядчиков и групп по промышленным закупкам более важным вопросом является не просто выбор самой дешевой модели трансформатора , а определение наиболее подходящей конфигурации трансформатора для проекта . Именно с этого начинается правильный выбор.
Начните с самого проекта, а не просто с модели трансформатора.
Распространенная ошибка при закупках — это запрос модели до определения условий проекта. В промышленных приложениях трансформатор следует выбирать, исходя из реальных условий эксплуатации объекта.
Прежде чем сравнивать предложения, стоит уточнить пять основных моментов:
- Какое входящее высокое напряжение и какое требуемое низкое напряжение?
- Какую нагрузку будет питать трансформатор?
- Независимо от того, является ли нагрузка стабильной, циклической или подверженной частым пикам.
- Будет ли трансформатор установлен внутри или снаружи помещения?
- Независимо от того, что важнее для проекта — снижение первоначальных затрат или снижение долгосрочных потерь энергии, —, решающим фактором является
Например, трансформатор, питающий стабильные производственные нагрузки, выбирается иначе, чем трансформатор, питающий двигатели с большими пусковыми токами, нефтехимическую технологическую линию или удаленный распределительный пункт на открытом воздухе. В каждом из этих случаев трансформатор выполняет не только преобразование напряжения. Он обеспечивает качество электроэнергии, надежность системы и непрерывность работы.
Сначала подтвердите уровень напряжения и роль распределительной сети.
Первая техническая проверка проста, но крайне важна: какую роль будет играть трансформатор в распределительной системе?
Во многих промышленных проектах масляные трансформаторы используются в качестве распределительных трансформаторов при преобразовании среднего напряжения в низкое. В вашем руководстве по эксплуатации представлен ассортимент масляных трансформаторов, включая распространенные классы 6 кВ, 10 кВ и 35 кВ, а также варианты для распределения и переключения ответвлений под нагрузкой, что отражает различные роли, которые эти устройства могут выполнять в практических проектах.
Покупатель должен подтвердить:
- Первичное напряжение
- Вторичное напряжение
- Частота
- Требование к группе подключений
- Независимо от того, предназначен ли трансформатор для распределения электроэнергии на конечных станциях, использования в кольцевой сети или в более сложной системе электроснабжения.
Это важно, поскольку одинаковая номинальная мощность может вести себя совершенно по-разному при интеграции в проект, если комбинация напряжений или роль в применении будут неправильно поняты. Это также влияет на то, как трансформатор будет взаимодействовать с вышестоящим распределительным устройством и нижестоящим низковольтным распределительным оборудованием.

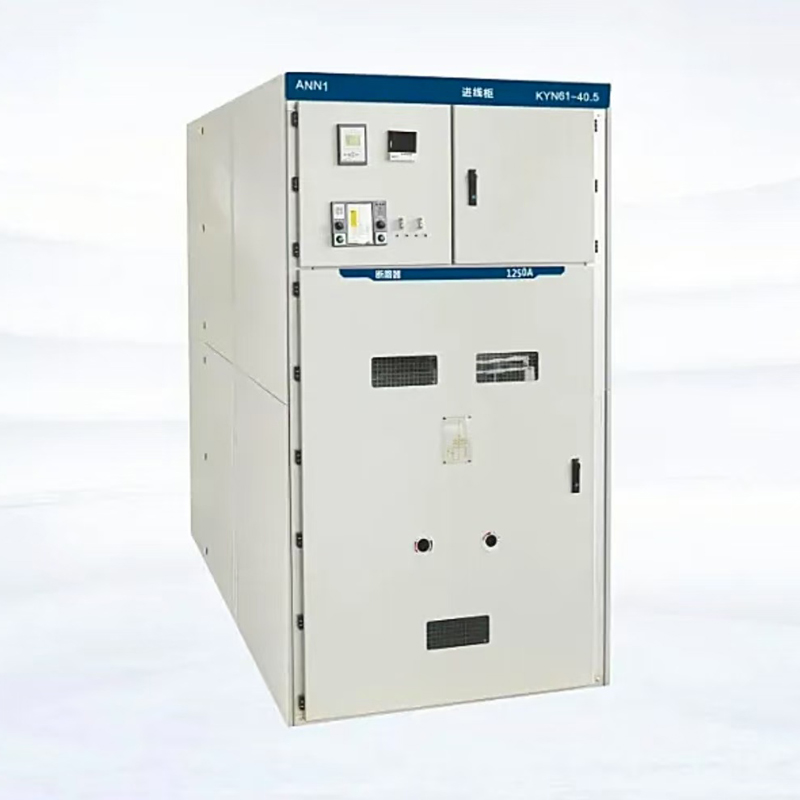

Если трансформатор является частью более крупного комплекта, включающего сборные подстанции, распределительные устройства кольцевого типа или низковольтные шкафы, его выбор следует осуществлять как системное решение, а не как отдельную покупку. В вашем руководстве это четко показано на примере трансформаторов, сборных подстанций, распределительных устройств среднего напряжения и низковольтных шкафов, объединенных в единую архитектуру изделия.
Как выбрать подходящую номинальную мощность
Номинальная мощность часто является первым параметром, который упоминают покупатели, но ее не следует оценивать слишком приблизительно. Завышение мощности увеличивает первоначальную стоимость и может снизить эффективность закупки. Недостаточная мощность создает риск перегрева, перегрузки, проблем с напряжением и сокращает срок службы.
Практический подход к отбору заключается в рассмотрении следующих вопросов:
- Суммарная подключенная нагрузка
- Фактический максимальный спрос
- коэффициент нагрузки
- Удар при запуске двигателя
- Будущая маржа расширения
Для промышленных потребителей трансформатор следует выбирать в соответствии с реальной рабочей нагрузкой, а не просто суммой всех номинальных мощностей. Если проект включает в себя крупные двигатели, компрессоры, насосы или периодически возникающие тяжелые нагрузки, трансформатор следует оценивать с учетом пускового тока и пиковых значений, а не только установившейся нагрузки.
В некоторых случаях покупатели намеренно закладывают разумный резерв мощности для будущего расширения оборудования. Это разумно. Но чрезмерное увеличение мощности также может означать более высокие затраты на покрытие убытков в течение многих лет, особенно в проектах, где оборудование длительное время работает значительно ниже номинальной мощности трансформатора.
Хороший производитель обычно спрашивает, является ли проект:
- Непрерывная нагрузка
- Прерывистая нагрузка
- Высокая пусковая нагрузка по току
- Сезонная нагрузка
- Проект будущего расширения
Эти вопросы не являются формальностями при продаже. Они напрямую влияют на то, достаточно ли стандартного распределительного трансформатора или же более подходящей будет конфигурация с высокой перегрузкой или другая специализированная конфигурация.
Какие факторы, влияющие на выбор трансформатора, действительно влияют условия установки?
Многие ошибки при составлении смет возникают из-за игнорирования условий эксплуатации. Однако именно условия установки часто определяют, достаточно ли стандартного масляного трансформатора или требуется более специфичная конструкция.
Следующие факторы заслуживают внимания:

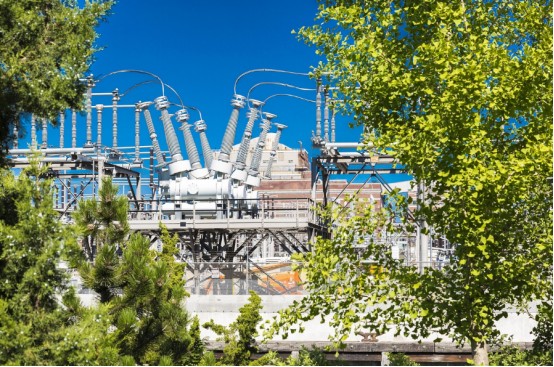

Установка на открытом воздухе или в помещении.
Установка на открытом воздухе предъявляет более высокие требования к состоянию корпуса, антикоррозионной обработке, герметизации и устойчивости к атмосферным воздействиям. В пыльных, влажных или коррозионных зонах это становится еще более важным.
Температура окружающей среды
Высокая температура окружающей среды снижает запас по охлаждению. Если проект реализуется на Ближнем Востоке, в Африке или других жарких регионах, это следует учитывать на раннем этапе, особенно для трансформаторов с высокой нагрузкой.
Высота
На больших высотах теплоотвод и теплоизоляция могут меняться. Поэтому местоположение объекта следует четко указать до окончательного утверждения проекта.
Воздействие пыли, влаги и химических веществ
Некоторые промышленные проекты реализуются в горнодобывающей, металлургической, химической или легкой промышленности, где пыль или пар могут влиять на срок службы оборудования. В руководстве по эксплуатации вашего изделия особо указано, что некоторые типы трансформаторов с масляным охлаждением подходят для таких отраслей, как нефтяная, металлургическая, химическая, текстильная промышленность, а также для работы в условиях повышенной запыленности.
Ограничение по месту
В некоторых проектах в зоне трансформатора мало места. В этом случае важны габариты и конструкция. В руководстве подчеркивается, что конструкции из гофрированного пластика могут помочь уменьшить занимаемую площадь при одновременном повышении эффективности охлаждения.
Именно поэтому вопрос о том, где будет установлен трансформатор , так же важен, как и вопрос о необходимой мощности .
Полностью герметичные, обычные, из аморфного сплава или с переключением резьбы под нагрузкой: как их сравнивать?
Многие промышленные покупатели задают простой вопрос: какой тип трансформатора с масляным охлаждением нам следует выбрать? Ответ зависит от целей проекта.

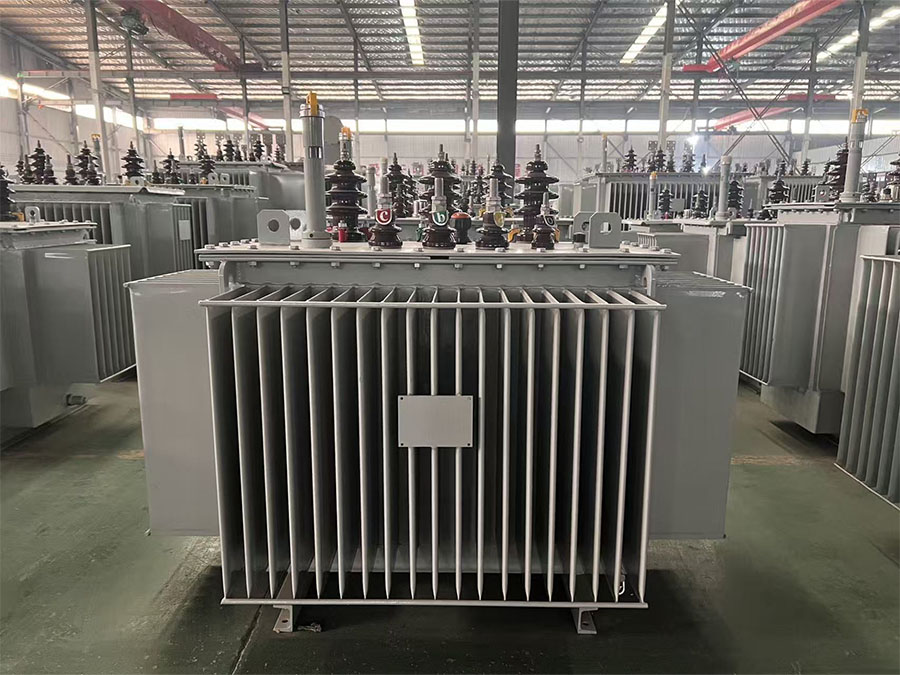

Полностью герметичный трансформатор с масляным охлаждением
Для многих стандартных промышленных распределительных сетей полностью герметичный трансформатор с масляным охлаждением является практичным и широко распространенным решением. Это помогает уменьшить контакт масла с воздухом, поддерживает стабильные внутренние условия и снижает требования к плановому техническому обслуживанию. В вашем руководстве полностью герметичная конструкция представлена как способ ограничения старения масла и попадания влаги в течение нормального срока службы.
Этот тип обычно является хорошим вариантом, если покупатель хочет:
- Зрелая структура
- Стабильная работа
- Меньше внимания к техническому обслуживанию
- Стандартное промышленное распределение
Трансформатор с масляным охлаждением из аморфного сплава
Если в проекте приоритет отдается энергосбережению, особенно при длительной работе и относительно небольшой средней нагрузке, то стоит рассмотреть трансформатор из аморфного сплава. В руководстве отмечается, что этот тип трансформаторов может значительно снизить потери холостого хода по сравнению с обычными распределительными трансформаторами S11.
Это наиболее важно, когда:
- Трансформатор работает круглосуточно.
- Нагрузка колеблется, но время простоя велико.
- Стоимость электроэнергии имеет важное значение.
- Конечный пользователь оценивает стоимость жизненного цикла, а не только цену покупки.

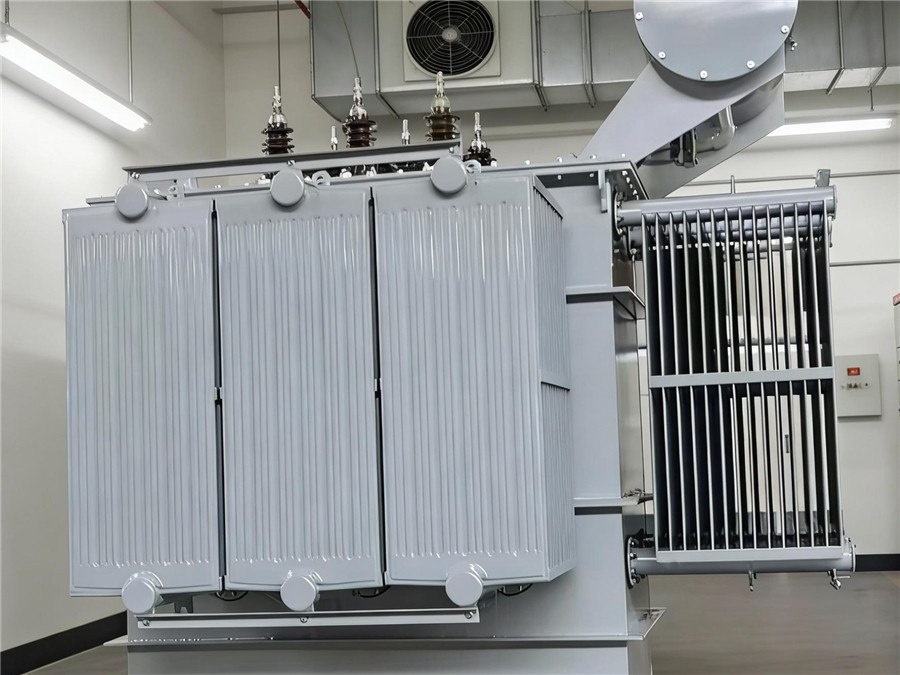

Трансформатор с переключением ответвлений под нагрузкой
Для проектов, где важна стабильность напряжения, лучше подойдет трансформатор с переключением ответвлений под нагрузкой. В вашем руководстве описаны модели, предназначенные для автоматической регулировки напряжения, и отмечена их актуальность в системах, где изменение нагрузки вызывает заметные колебания напряжения.
Этот тип больше подходит в следующих случаях:
- Напряжение в сети нестабильно.
- Нагрузка значительно колеблется между пиковыми и непиковыми периодами.
- Оборудование, расположенное ниже по потоку, чувствительно к отклонениям напряжения.
- Требуется дистанционный мониторинг или более интеллектуальное управление распределением.
Распределительный трансформатор с высокой перегрузкой
В случаях временных перегрузок или значительных колебаний нагрузки в системе может быть рассмотрена возможность использования распределительного трансформатора с высокой перегрузкой, при условии, что все условия проекта оправдывают такой выбор.
Поэтому, когда покупатели спрашивают, какая модель лучше , более уместный ответ: для каких условий эксплуатации ?
Почему уровень убытков и операционные расходы имеют большее значение, чем ожидают многие покупатели?
Для многих покупателей, приобретающих трансформатор впервые, цена определяется в основном себестоимостью на заводе. Более опытные проектные группы знают, что реальная стоимость сохраняется еще долго после поставки.
В трансформаторе с масляным охлаждением потери энергии делятся на две основные категории:
- Потери холостого хода
- Потеря нагрузки
Потери холостого хода присутствуют всякий раз, когда трансформатор находится под напряжением, даже при низкой нагрузке. Именно поэтому проектирование с низкими потерями становится важным на электростанциях, подстанциях и в инфраструктурных проектах, где трансформаторы работают непрерывно.
В вашем руководстве неоднократно подчеркивается разработка изделий с низкими потерями в нескольких сериях трансформаторов с масляным охлаждением и позиционируются определенные модели как энергосберегающие варианты, особенно трансформаторы из аморфных сплавов и обновленные серии с низкими потерями.
Почему это важно в сфере закупок:
- Немного более дешевый трансформатор может обойтись дороже в долгосрочной перспективе.
- Использование энергоблоков с меньшими потерями может улучшить экономические показатели эксплуатации проекта.
- Некоторые конечные пользователи, особенно владельцы промышленных предприятий и инфраструктуры, сравнивают стоимость жизненного цикла, а не только стоимость покупки.
Это особенно актуально для зарубежных дистрибьюторов и команд EPC, участвующих в тендерах на проекты, где энергоэффективность является частью оценки заказчика.
Технические моменты, которые следует уточнить перед оформлением заказа.
Серьезный заказ на промышленный трансформатор не должен приниматься только на основании мощности и напряжения. Как минимум, необходимо уточнить у производителя следующие моменты:
Изоляция и соответствие стандартам
В руководстве по эксплуатации вашего изделия содержатся ссылки на национальные стандарты для трансформаторов, такие как GB1094 и GB/T6451, для силовых трансформаторов с масляным охлаждением, что полезно в качестве производственной и технической основы.
Охлаждающая конструкция
Конструкция с гофрированным баком является распространенной и практичной для многих герметичных трансформаторов с масляным охлаждением, поскольку она обеспечивает как охлаждение, так и компенсацию объема.
Конструкция обмотки и сердечника
Качество материалов, расположение медных обмоток и структура сердечника влияют на потери, шум, повышение температуры и характеристики при коротком замыкании.
Способность выдерживать короткое замыкание
Промышленные системы не всегда работают в идеальных условиях. Трансформатор должен обладать достаточной механической и электрической прочностью, чтобы выдерживать нагрузки, возникающие при неисправностях.
Защитные аксессуары
В зависимости от проекта, покупателям может потребоваться подтвердить следующее:
- Предохранительный клапан
- Индикация уровня масла
- Измерение температуры
- Газовый релейный аппарат
- Сигнализация или срабатывание датчика движения
- Схема переключения кранов
- Векторная группа и импеданс
Эти параметры должны соответствовать проекту системы, а не быть скопированы из предыдущего заказа без проверки.
Габариты для установки
Это звучит банально, но несоответствие условий на площадке всё же случается. Размер фундамента, направление ввода кабеля и пространство для подъёма следует проверить на раннем этапе.
Покупатель, который уточняет эти моменты перед оформлением заказа, обычно избегает самой дорогостоящей проблемы: технически предотвратимой.
Вопросы, которые зарубежные покупатели должны задать производителю трансформаторов
При работе с китайским заводом по производству трансформаторов зарубежные покупатели могут сэкономить время, отправив более подробный запрос с самого начала.
Полезные вопросы включают в себя:
- Что представляет собой заявка на проект?
- Что такое первичное и вторичное напряжения?
- Какой диапазон грузоподъемности требуется?
- Нагрузка стабильна или колеблется?
- Будет ли трансформатор использоваться в помещении или на открытом воздухе?
- Какова местная температура окружающей среды и высота над уровнем моря?
- Являются ли снижение потерь приоритетом?
- Требуется ли регулирование напряжения?
- Есть ли какие-либо ограничения по площади или транспорту?
- Трансформатор будет поставляться отдельно или вместе с распределительным устройством или комплектом для подстанции.
Эти детали помогают производителю рекомендовать решение, которое соответствует техническим требованиям и является коммерчески реалистичным.
Дистрибьюторам также полезно задать следующий вопрос:
- Какие модели лучше всего подходят для вашего рынка?
- Какие технические характеристики обычно экспортируются?
- Какие варианты персонализации доступны?
- Какие документы могут быть предоставлены для участия в тендере или получения технического одобрения?

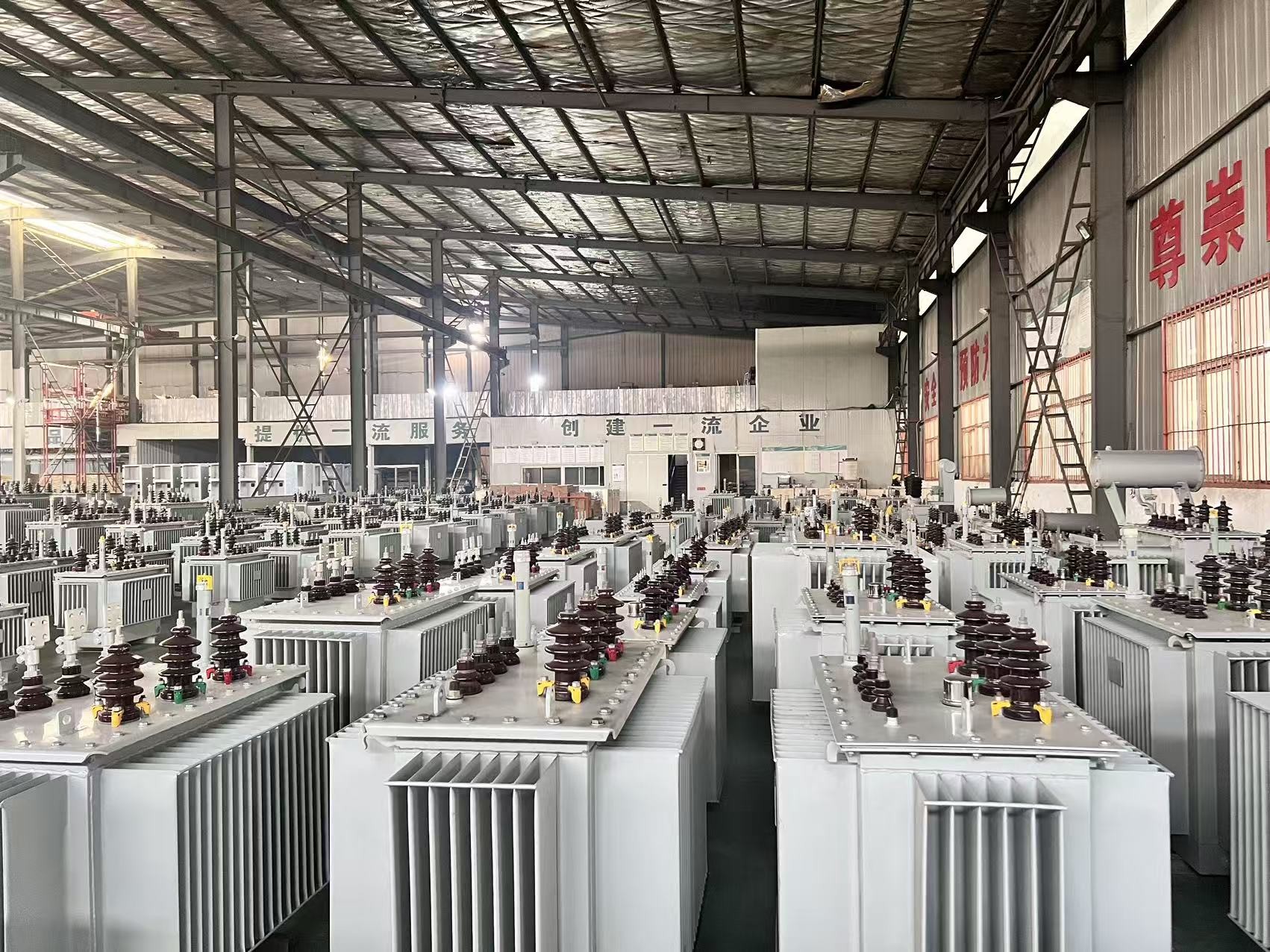

Почему опыт производителя по-прежнему имеет значение
Даже если трансформатор выглядит стандартным, опыт производства влияет на результат. Промышленных покупателей обычно интересуют три вещи помимо технических характеристик:
- Стабильность качества продукции
- Эффективность коммуникации
- Техническая поддержка в ходе реализации проекта.
В вашем руководстве представлена не только линейка трансформаторов, но и информация о сопутствующем распределительном оборудовании, подстанциях, низковольтной продукции и гарантиях послепродажной поддержки. Это важно, поскольку многие промышленные покупатели приобретают трансформатор не отдельно, а как часть комплексного решения для распределения электроэнергии.
Производитель, обладающий практическим опытом в производстве трансформаторов, распределительных устройств и интегрированных распределительных систем, зачастую лучше подготовлен к координации проекта, особенно когда покупателю требуется соответствующее оборудование для одного из комплектов.
