Узнайте, как сравнивать предложения по трансформаторам по техническим характеристикам, потерям, заводским приемочным испытаниям (FAT), соответствию стандартам IEC, экспортной упаковке и общей стоимости доставки перед оформлением заказа.

Когда покупатели сравнивают цены на трансформаторы, первое, что они видят, — это обычно цена на условиях франко-завод или FOB. Это число легко сравнить, но часто оно вводит в заблуждение. Два предложения с пометкой «1600 кВА, 11/0,415 кВ, Dyn11» могут охватывать разные потери, импеданс, материал проводников, комплектующие, корпус, испытания, упаковку и ответственность за доставку.

Полезный вопрос: «Какое предложение обеспечивает требуемые характеристики, документацию и готовность площадки с наименьшим контролируемым риском?» Грамотное сравнение предложений по трансформаторам позволяет всем участникам торгов ответить на одни и те же технические и коммерческие вопросы.

Руководство по сравнению цен на трансформаторы111 (2)

Зафиксируйте технические параметры до анализа цены

1.Сравнивать коммерческие предложения можно только после того, как определен требуемый объем поставки. Заказчикам следует подготовить единый технический лист (спецификацию) и потребовать от каждого участника торгов подтверждения соответствия или указания отклонений по каждому пункту.

2.База для сравнения должна включать следующие параметры: номинальная мощность, первичное и вторичное напряжение, наибольшее рабочее напряжение сети, частота, число фаз, группа соединения обмоток, диапазон регулирования напряжения (ПБВ/РПН), напряжение короткого замыкания, способ охлаждения, уровень изоляции, превышение температуры, высота установки над уровнем моря, температура окружающей среды, тип корпуса или степень защиты (IP), способ подключения кабелей, требования к току в нейтрали, комплектующие и применимые стандарты МЭК (IEC).

3.Особого внимания требует согласование уровней напряжения. Описание «трансформатор 11 кВ» является неполным без указания вторичного напряжения, частоты, схемы заземления, уровня изоляции и диапазона регулирования. Трансформатор 11/0,4 кВ нельзя автоматически заменить моделью 11/0,415 кВ, если параметры напряжения в нижестоящей сети уже зафиксированы.

4.Если участник торгов формирует цену до уточнения этих моментов, он оценивает лишь собственные предположения, а не реальный проект.

Разделите коммерческое предложение на четыре ценовых уровня

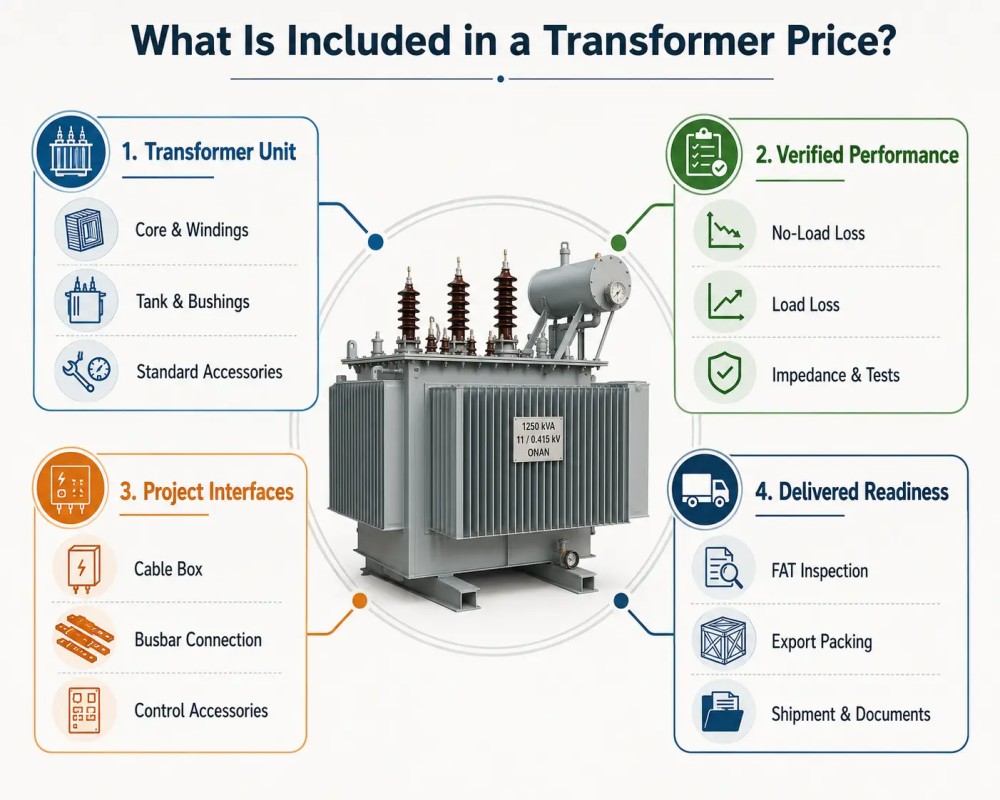

Для эффективного анализа стоимости закупки трансформатора целесообразно разделить коммерческое предложение на четыре уровня.

1.Первый уровень — сам трансформатор: магнитопровод, обмотки, бак или корпус, система изоляции, система охлаждения и стандартные комплектующие.

2.Второй уровень — подтвержденные рабочие характеристики: гарантированные потери холостого хода и потери короткого замыкания, напряжение короткого замыкания, уровень шума (если оговорено), параметры превышения температуры и объем испытаний.

3.Третий уровень — элементы сопряжения с объектом: кабельные отсеки, фланцы для подключения шинопроводов, шкафы зажимов, устройства защиты, термодатчики (RTD), вентиляторы, катки, контактные зажимы, требования к фундаменту, чертежи и запасные части.

4.Четвертый уровень — готовность к поставке: присутствие заказчика при заводских приемо-сдаточных испытаниях (FAT), независимая инспекция, экспортная упаковка, внутренняя транспортировка, портовые операции, морская перевозка, страхование, ограничения при разгрузке и документация для объекта.

Низкая цена поставщика может быть обусловлена сокращением объема поставки, повышенными потерями, использованием иного материала проводников, исключением части испытаний, применением упаковки для внутреннего рынка или переносом логистических рисков на заказчика.

Руководство по сравнению цен на трансформаторы111 (3)

Сравните цену покупки с эксплуатационными потерями.

Для распределительных трансформаторов, работающих непрерывно, покупатель не должен оценивать цену покупки без гарантированных показателей потерь. Потери холостого хода накапливаются при каждом включении трансформатора. Потери под нагрузкой изменяются в зависимости от нагрузки и температуры обмоток.

Используйте один и тот же тариф, профиль нагрузки, часы работы и период оценки для каждого участника торгов. Сравните:

Цену покупки + оцененные потери энергии + необходимые комплектующие + стоимость проверки + стоимость логистики + ожидаемую стоимость отклонений.

Наиболее эффективная конструкция не является автоматически лучшей покупкой. Резервный трансформатор может не оправдывать ту же надбавку за потери, что и трансформатор для технологического процесса с непрерывной нагрузкой.

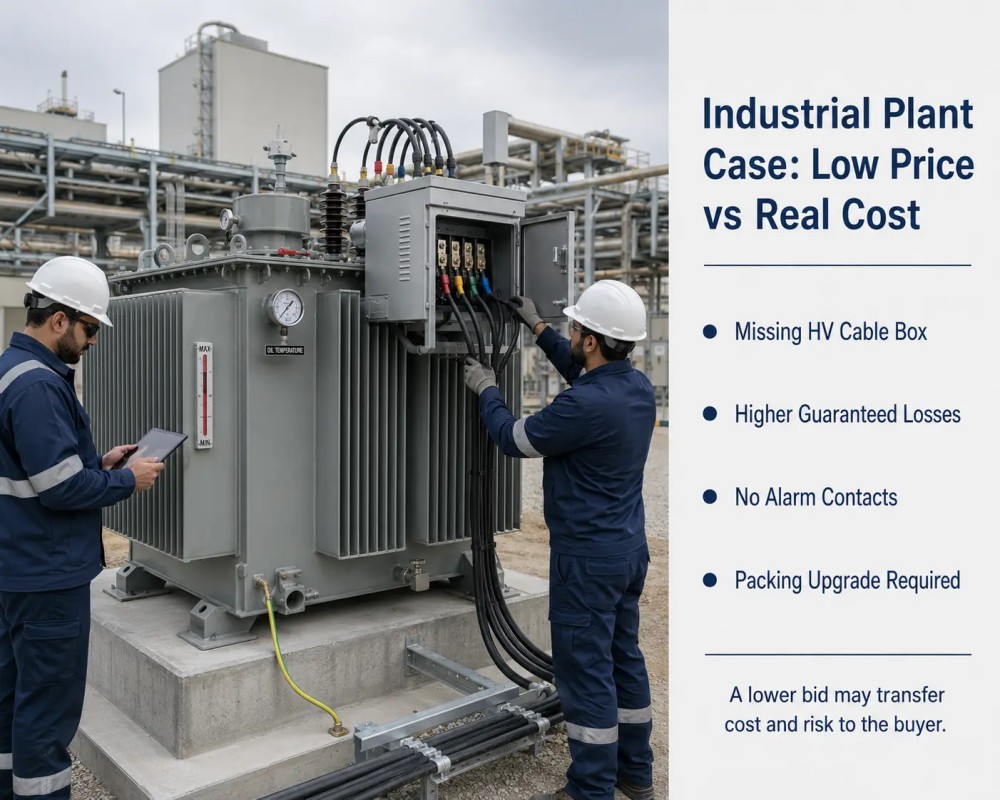

Инженерный сценарий 1: Расширение промышленного предприятия на 11 кВ

Промышленное предприятие запрашивает два масляных трансформатора мощностью 1600 кВА каждый для расширения производственной линии. Предложение A на 9% ниже предложения B.

После уточнения выяснилось, что предложение A не включает в себя коробку для высоковольтного кабеля, вместо указанных контактов для измерения температуры обмотки и масла используется простой циферблатный термометр, указывается другая основа для расчета допуска импеданса, а значения потерь превышают предел, установленный заказчиком. Деревянное основание подходит для доставки грузовиком, но не рассчитано на многократные подъемы и морские перевозки.

Предложение B включает в себя кабельный интерфейс, контакты сигнализации и отключения, утвержденные чертежи, заводские приемочные испытания в присутствии наблюдателя, экспортную упаковку и гарантированные потери.

Разница в 9% обусловлена перераспределением объема работ и рисков. Перед ранжированием предложений добавьте недостающие позиции, модернизацию логистики, инспекцию и риск потерь энергии.

Руководство по сравнению цен на трансформаторы111 (4)

Инженерный сценарий № 2: Сухой трансформатор для коммерческого здания

Для внутренней подстанции коммерческого комплекса рассматриваются два предложения на поставку сухих трансформаторов с литой изоляцией мощностью 2000 кВА. Одно из предложений существенно дешевле.

В более дешевом предложении не указаны четкие характеристики: материал проводников, степень защиты корпуса (IP), производительность вентиляторов, тип датчиков температуры, класс условий окружающей среды, климатический класс, класс пожарной безопасности и параметры вентиляции, принятые для обеспечения номинальной мощности. Кроме того, в цену включены стандартные клеммы, тогда как проект требует подключения через шинопровод.

Во втором предложении четко определены характеристики корпуса, системы мониторинга, узла подключения шинопровода и условия монтажа. Также указан стандарт, которому соответствует данный сухой трансформатор.

Стоимость сухого трансформатора следует оценивать с учетом затрат на вентиляцию, противопожарные мероприятия, корпус и узлы сопряжения. Трансформатор, требующий доработки на месте установки или снижения номинальной мощности (дерейтинга), на самом деле не является более дешевым решением.

Стандарт IEC 60076-11 специально разработан для сухих силовых трансформаторов (в рамках своей области применения), поэтому в спецификации закупки следует указывать требуемую редакцию стандарта и классы, соответствующие конкретному проекту, а не просто ограничиваться фразой «соответствие стандарту IEC».

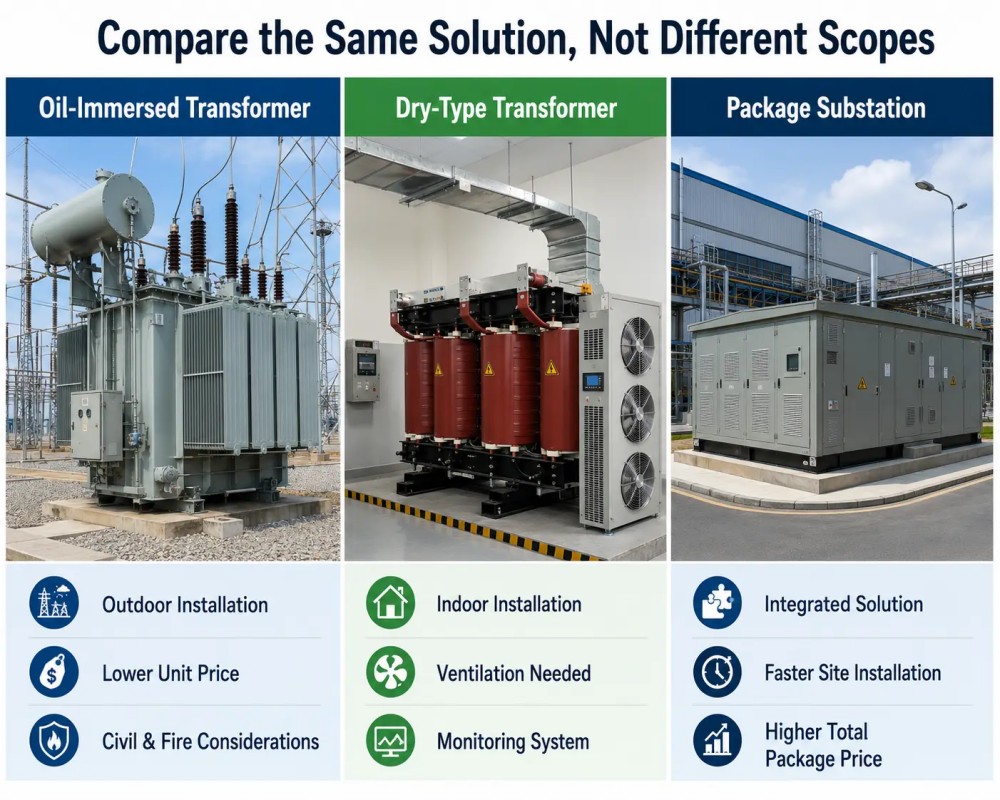

Сравнение продукции: масляные, сухие или комплектные трансформаторные подстанции

Цена масляного трансформатора зачастую ниже, чем у сухого аналога той же мощности, однако выбор проекта также зависит от места установки, требований к пожаротушению, объёма гражданских работ, практики обслуживания и экологических ограничений.

Сухой трансформатор позволяет снизить риски, связанные с утечкой жидкости, при установке внутри помещений, однако покупателю, скорее всего, придётся дополнительно оплачивать кожух, вентиляцию, вентиляторы, систему контроля температуры и более просторное электротехническое помещение.

Комплектная трансформаторная подстанция объединяет трансформатор, распределительные устройства среднего напряжения и низковольтное распределительное оборудование. Её общая цена выше, чем у отдельно взятого трансформатора, но она позволяет сократить объём работ по стыковке систем и сборке на площадке. Не следует сравнивать предложение только на трансформатор с предложением на комплектную подстанцию.

Категория продукции должна быть выбрана до того, как запрашивать у поставщиков конкурентные ценовые предложения. В противном случае покупатель будет сравнивать различные проектные решения.

Руководство по сравнению цен на трансформаторы111 (5)

Закупочные риски, скрытые за низкой ценой

Низкая цена может скрывать неподтверждённый материал обмотки (медь или алюминий), завышенные гарантируемые потери, неподходящий диапазон переключения ответвлений, недостаточную координацию изоляции, отсутствие защитных принадлежностей, упаковку, не соответствующую экспортным требованиям, незасвидетельствованные испытания, неполные чертежи, неутверждённые комплектующие или условия поставки, не включающие ключевые портовые и внутренние транспортные расходы.

Требуйте ведомость отклонений; молчание не означает соответствия. Также подтвердите габаритные размеры до принятия решения о заказе. Изменения в уже спроектированном помещении, кабельных каналах, шинопроводах или фундаменте могут обойтись дороже, чем первоначальная разница в цене.

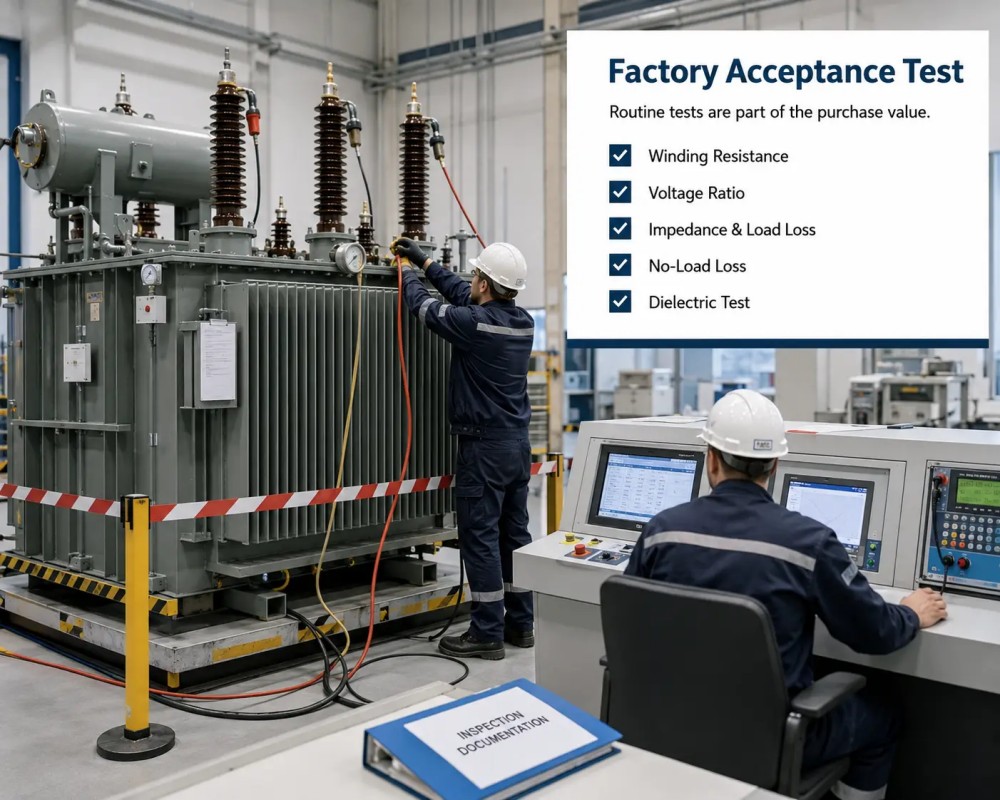

Заводские приёмо-сдаточные испытания (FAT) и отчёты о типовых испытаниях являются частью цены

Цена трансформатора без чётко определённого объёма испытаний является неполной.

IEC 60076-1 устанавливает общие требования к силовым трансформаторам и включает положения, связанные с транспортировкой, безопасностью, системами сохранения жидкости, давлением в баке или требованиями к герметичности, а также другими общими конструктивными вопросами. IEC 60076-3 регламентирует требования к изоляции и диэлектрические испытания.

Для типового проекта в заказе на поставку следует указать необходимый отчёт о типовых испытаниях, а также то, будет ли покупатель присутствовать при приёмо-сдаточных испытаниях на заводе (FAT). Обычно проверяемые результаты включают: сопротивление обмоток, коэффициент трансформации и группу соединения, напряжение короткого замыкания и потери при нагрузке, потери и ток холостого хода, диэлектрические испытания, функциональные проверки принадлежностей, а также проверки герметичности или давления, если это применимо к конструкции.

Отчёт должен содержать заводской номер, номинальные данные, фактические значения испытаний, допустимые пределы, дату испытаний и подписи. Сверьте гарантируемые потери с окончательными результатами. IEC 60076-19-1 рассматривает неопределённость измерений потерь холостого хода и потерь при нагрузке, что важно в случаях, когда небольшие расхождения влияют на коммерческую оценку.

Присутствие на FAT имеет свою стоимость. То же самое касается и инспекции со стороны третьей стороны. Отказ от обеих опций позволяет снизить цену предложения, но одновременно лишает покупателя возможности зафиксировать несоответствия на том этапе, когда их исправление ещё осуществимо.

Руководство по сравнению цен на трансформаторы111 (6)

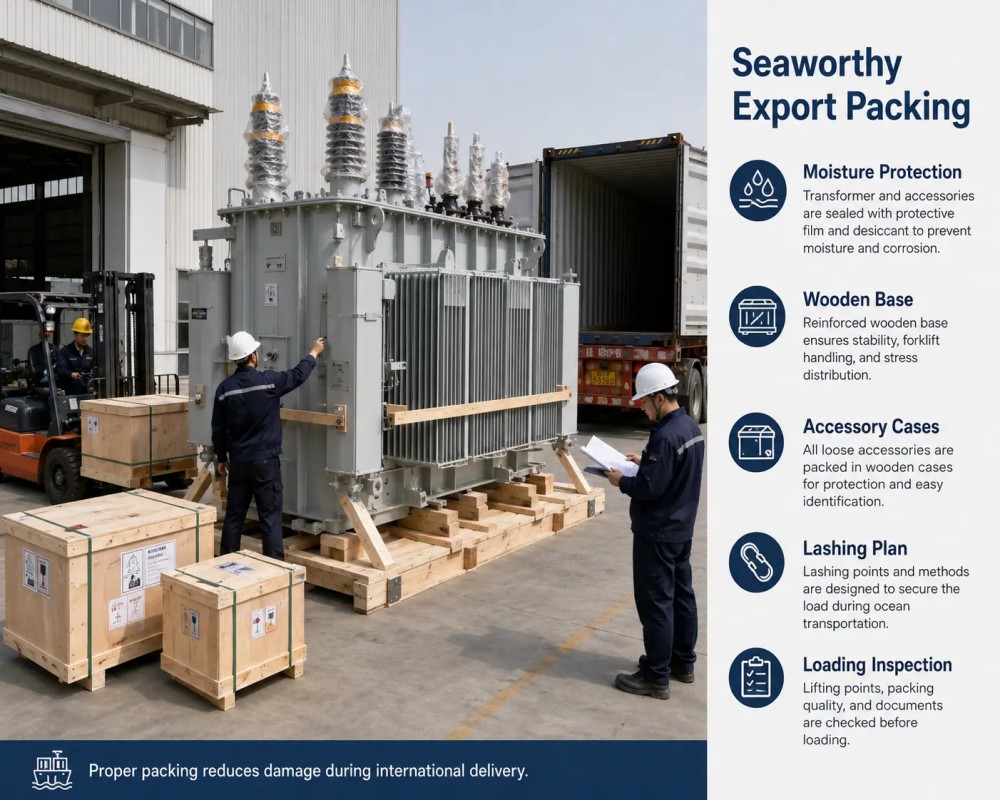

Опыт экспортных поставок: упаковка может изменить решение

Трансформаторы, поставляемые из Китая, могут преодолевать путь автотранспортом, портовым перегрузочным оборудованием, контейнеровозом и ещё одним наземным перевозчиком, прежде чем достигнут площадки назначения. План упаковки и крепления должен соответствовать данному маршруту.

Необходимо чётко определить защиту от влаги и коррозии, маркировку мест строповки и центра тяжести, упаковку комплектующих и пакетов с документацией. Упаковка из цельной древесины может требовать обработки и маркировки по стандарту ISPM 15 в зависимости от типа упаковки и страны назначения.

При размещении внутри контейнера или на открытой платформе (flat rack) поставщик должен предусмотреть расклинивание, распорки и крепление (блокировку, поддерживающие элементы и обвязку), а не полагаться только на собственный вес трансформатора. Руководство ИМО/МОТ/ЕЭК ООН по КТЕ (транспортным единицам) содержит рекомендации по безопасной упаковке грузовых транспортных единиц и признаёт, что ненадёжное крепление может привести к травмам и повреждению груза.

Необходимо подтвердить распределение ответственности за демонтаж, упаковку комплектующих, погрузку, оформление таможенных документов, разгрузку в пункте назначения и послерейсовую инспекцию. Более дешёвое предложение на условиях FOB может обернуться значительными затратами, если эти обязательства не будут чётко распределены.

Руководство по сравнению цен на трансформаторы111 (1)

Пятиэтапный метод сравнения коммерческих предложений на трансформаторы

1.Первый шаг – отклонить несопоставимые предложения. Любой поставщик, который не подтверждает опросный лист, ведомость отклонений и границы поставки, не должен ранжироваться по цене.

2.Второй шаг – нормализовать объём поставки. Добавьте к каждому коммерческому предложению недостающие комплектующие, испытания, чертежи, упаковку и логистику.

3.Третий шаг – нормализовать эксплуатационные показатели. Сравните гарантируемые потери, полное сопротивление, базовые значения превышения температуры, материал проводников, уровень изоляции и условия эксплуатации.

4.Четвёртый шаг – оценить риски в денежном выражении. Заложите реалистичный резерв на перепроектирование, инспекцию, переделки, задержки, хранение, демередж, доработки на площадке и неопределённую гарантийную поддержку.

5.Пятый шаг – ранжируйте предложения по стоимости поставленного комплекта, соответствующего требованиям. Держите закупочную цену в поле зрения, но не позволяйте ей перевешивать неурегулированное техническое отклонение.

Вопросы, которые следует направить каждому поставщику трансформаторов

Попросите каждого поставщика подтвердить: напряжение, частоту, группу соединения обмоток, диапазон регулирования напряжения, полное сопротивление, гарантируемые потери, материал обмоток, уровень изоляции, систему охлаждения, комплектующие, габаритные размеры, отгрузочный вес, соответствие стандартам МЭК, объём ЗПСИ (заводских приёмо-сдаточных испытаний), упаковку, базис поставки Incoterms, срок поставки, гарантию и исключения из гарантии.

Для котировок из Китая запросите габаритный чертёж, чертёж шильдика (заводской таблички), схему расположения выводов, упаковочный лист, план погрузки и предотгрузочный перечень документов.

Часто задаваемые вопросы (FAQ)

1.Почему цены на трансформаторы у разных поставщиков так сильно различаются?

Разница обычно обусловлена конструктивным запасом, материалом магнитопровода и обмоток, гарантируемыми потерями, комплектующими, кожухом, объёмом испытаний, документацией, упаковкой, коммерческими условиями и подходом поставщика к техническим рискам. Разница в цене должна быть пояснена по каждой позиции.

2.Всегда ли самое низкое коммерческое предложение на трансформатор является рискованным?

Нет. Более низкая цена может быть обоснованной, если поставщик имеет эффективную конструкцию, эффект масштаба при закупках или более простую коммерческую структуру. Риск возникает, когда поставщик не может подтвердить объём поставки, характеристики, испытания или отклонения.

3.Как следует сравнивать предложения с медными и алюминиевыми обмотками?

Подтвердите материал проводника, конструкцию обмоток, пределы превышения температуры, гарантию потерь, габариты, массу, характеристики стойкости к короткому замыканию и гарантийные обязательства. Не сравнивайте только материал проводника – сравнивайте гарантированные эксплуатационные характеристики трансформатора и проектные ограничения.

4.Какие документы по ЗПСИ следует запросить?

Запросите утверждённую процедуру ЗПСИ до проведения испытаний и подписанный итоговый отчёт после испытаний. Отчёт должен быть привязан к заводскому номеру и спецификации закупки. Включите типовые электрические испытания, функциональные проверки комплектующих, а также любые специальные испытания с участием заказчика, если они предусмотрены проектом.

5.Что обычно исключается из цены трансформатора?

Обычные исключения: оконцевание кабелей, интерфейсы шинопроводов, ограничители перенапряжений, запасные части, инспекция третьей стороной, командировочные расходы на присутствие при ЗПСИ, специальное окрашивание, усиленная экспортная упаковка, морской фрахт, разгрузка в пункте назначения, монтаж и пусконаладка.

6.Как более точно сравнивать коммерческие предложения на трансформаторы из Китая?

Выпустите единый опросный лист, единый перечень документации и единую коммерческую форму заявки. Требуйте перечень отклонений, график гарантируемых потерь, объём ЗПСИ, описание упаковки и базис поставки Incoterms. Сравнивайте итоговую стоимость поставленного комплекта, соответствующего требованиям, а не первую заявленную сумму.
