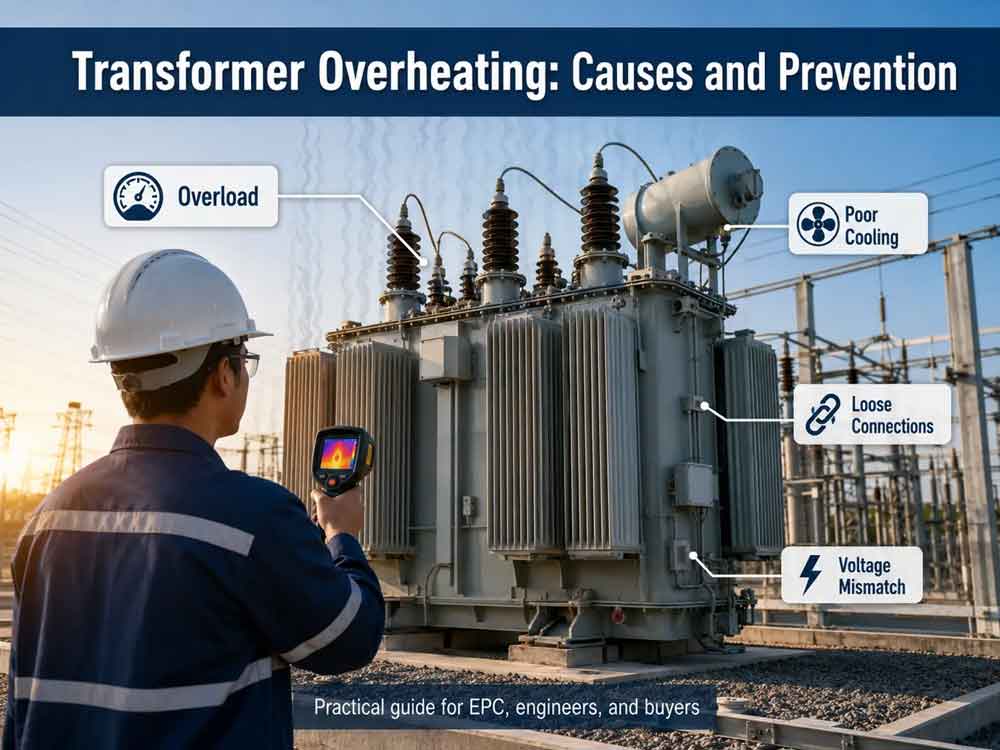

Причины и предотвращение перегрева трансформаторов | Руководство IEC
2026-07-29
Узнайте о причинах перегрева трансформаторов, диагностике, требованиях к заводским приемочным испытаниям (FAT) и методах предотвращения для проектов с масляными и сухими трансформаторами.
Перегрев трансформатора не означает его автоматическую неисправность. Важный вопрос заключается в том, соответствует ли его температура условиям окружающей среды, профилю нагрузки, режиму охлаждения, гарантированному повышению температуры и утвержденным настройкам сигнализации.
Высокие показания могут быть вызваны перегрузкой, засорением радиаторов, неисправными вентиляторами, низким уровнем масла, плохой вентиляцией, неправильным подключением отводов, гармониками или высокоомным соединением. Таким образом, один и тот же симптом может привести к совершенно разным корректирующим действиям.
Для подрядчиков EPC и владельцев предприятий предотвращение перегрева трансформаторов начинается еще до размещения заказа на покупку. Напряжение, частота, профиль нагрузки, гармоники, высота над уровнем моря, температура окружающей среды, корпус, монтажное помещение, система охлаждения и объем заводских приемочных испытаний (FAT) — все это влияет на рабочую температуру.
Оценка температуры с учетом условий эксплуатации
Потери в трансформаторе преобразуются в тепло, которое должно отводиться от сердечника и обмоток в масло, воздух, радиаторы, на поверхности бака или в системы принудительного охлаждения.
Стандарт IEC 60076-2 устанавливает требования к превышению температуры и методы испытаний для трансформаторов с жидкостным диэлектриком. Стандарт IEC 60076-7 регламентирует вопросы нагрузки, рабочей температуры и термического старения для трансформаторов, заполненных минеральным маслом.
Стандарт IEC 60076-11 распространяется на сухие трансформаторы, а IEC 60076-12 содержит рекомендации по нагрузке и сроку службы изоляции сухих трансформаторов.
Начните анализ с четырех сопоставлений:
• Фактическая нагрузка в сравнении с номинальным и гарантированным режимом работы.
• Фактические условия окружающей среды и вентиляции в сравнении с установленными условиями эксплуатации.
• Измеренная температура в сравнении с гарантированным значением превышения температуры.
• Динамика изменения температуры в сравнении с данными системы охлаждения и результатами электрических измерений.
Стабильно высокая температура при согласованных условиях эксплуатации — это не то же самое, что быстрый рост температуры при неизменной нагрузке.

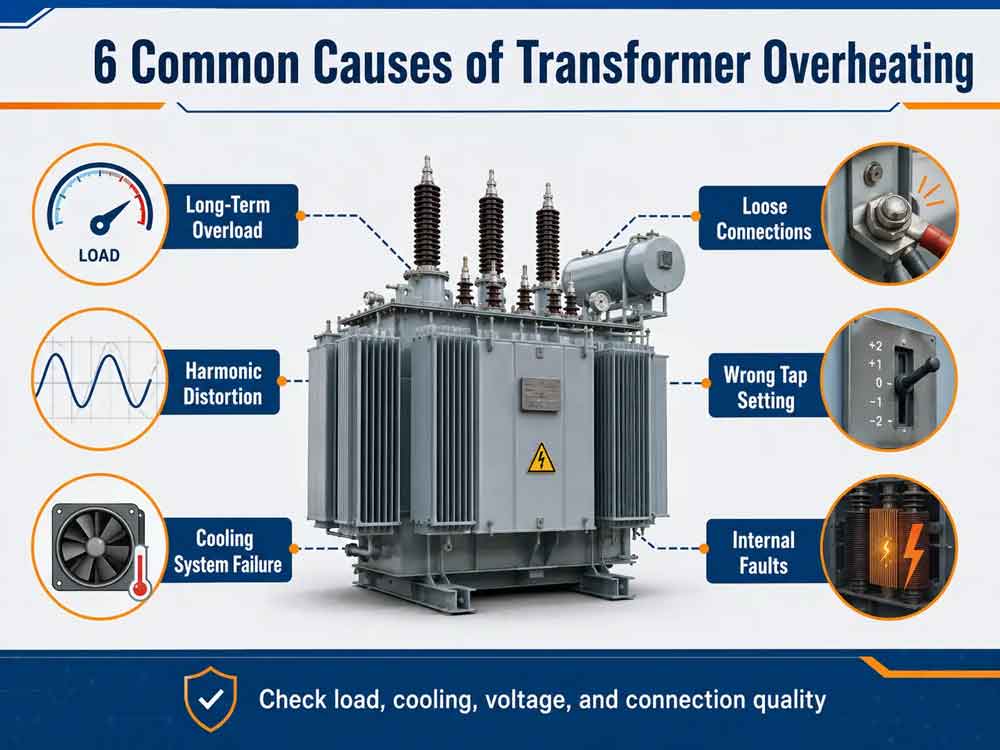

Шесть распространенных причин перегрева трансформаторов
Перегрузка и повторяющиеся пики
Средняя нагрузка может скрывать запуск двигателя, серийное производство, одновременную работу линии или будущее расширение. Эти пики увеличивают ток в обмотках и потери нагрузки и могут создавать зону сильного нагрева обмотки до того, как индикатор уровня масла в верхней части обмотки покажет серьезные изменения.
Для циклических нагрузок предоставьте поставщику суточную кривую нагрузки, продолжительность пика, коэффициент мощности, режим запуска двигателя и требования к аварийной нагрузке.
Гармоники и дисбаланс фаз
Частотно-регулируемые приводы, системы бесперебойного питания, выпрямители, печи, зарядные устройства для электромобилей и оборудование центров обработки данных могут увеличивать вихревые и паразитные потери. Трансформатор, выбранный только по мощности в кВА, может работать с более высокой температурой, чем ожидалось, даже если среднеквадратичный ток кажется приемлемым.
Во время ввода в эксплуатацию зафиксируйте фазный ток, ток нейтрали, дисбаланс напряжения, общее гармоническое искажение и коэффициент мощности. Значительные нелинейные нагрузки должны быть заявлены до утверждения проекта.
Ограничения системы охлаждения
Масляный трансформатор ONAN может перегреваться из-за загрязнения радиаторов, закрытых клапанов, низкого уровня масла, недостаточного зазора или ограниченного потока воздуха. Блок ONAF может терять охлаждающую способность из-за выхода из строя вентиляторов, неправильного вращения, неисправностей термостата или ошибок в проводке.
Сухой трансформатор может перегреваться из-за запыленных воздуховодов, вышедших из строя вентиляторов, недостаточной вытяжки в помещении или рециркуляции горячего воздуха. Повышение степени защиты корпуса IP без теплового контроля может снизить допустимую выходную мощность.
Ненадежные соединения и локальные перегревы
Ненадежные соединения шин, некачественная обжимка кабельных наконечников, неправильный момент затяжки, поврежденные соединительные элементы или внутренние соединения с высоким сопротивлением создают локальный нагрев, в то время как общая нагрузка остается нормальной.
Используйте инфракрасное сканирование после стабилизации нагрузки и сравните эквивалентные фазы и соединения. Большая разница температур между аналогичными соединениями часто оказывается более полезной, чем одно изолированное показание.
Неправильное напряжение, положение ответвления или частота
В экспортных проектах часто путают номинальное напряжение сети с номинальным напряжением трансформатора. Постоянное перенапряжение или неправильный отвод от цепи могут увеличить магнитный поток или привести к неприемлемому вторичному напряжению.
Частота также должна соответствовать проектной. Трансформатор, рассчитанный на 60 Гц, не следует использовать на частоте 50 Гц при том же напряжении, если это не подтверждено.
В запросе предложений должны быть указаны:
Рабочее напряжение.
Наивысшее системное напряжение.
Частота.
Группа векторов.
Расположение нейтрали.
Диапазон отводов.
Допуски по напряжению.
Проблемы с внутренней изоляцией, маслом или обмотками
Источниками тепловыделения могут служить наличие влаги, загрязнение масла, засорение масляных каналов, смещение обмоток, аномальные частичные разряды или дефекты внутренних контактных соединений.
К сопутствующим признакам относятся газообразование, посторонние шумы, срабатывание устройств защиты, нестабильность температуры или отклонение сопротивления фаз.
Для оборудования с жидкостным заполнением может потребоваться отбор проб масла и анализ растворенных в нем газов, если проверка режимов нагрузки и системы охлаждения не позволяет объяснить наблюдаемое состояние.

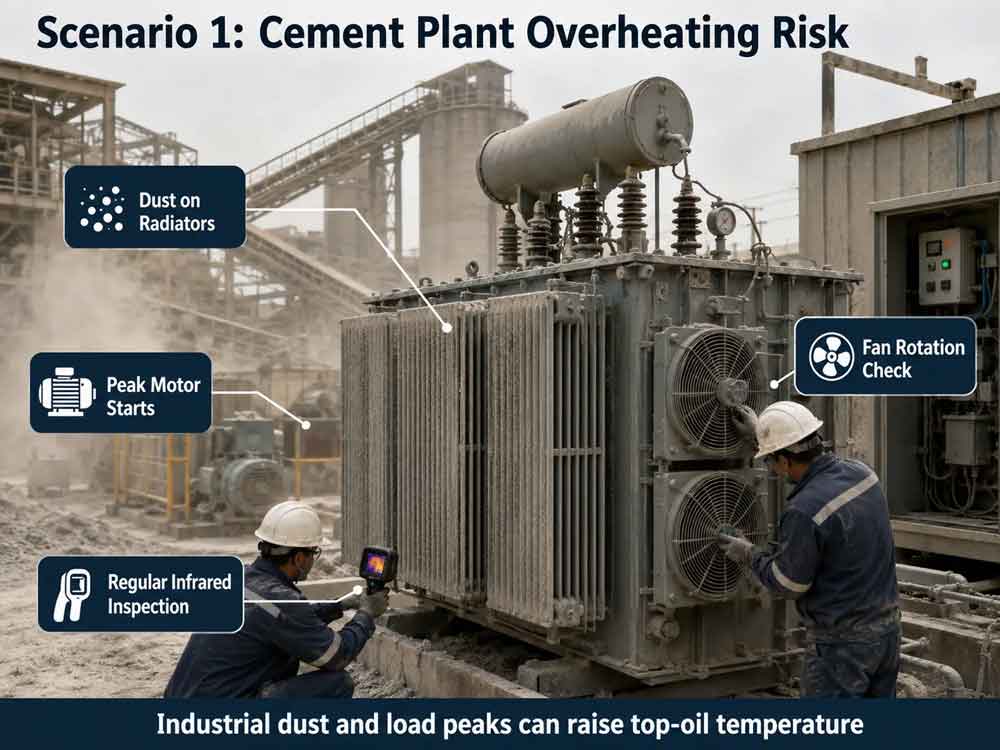

Сценарий проекта: Масляный трансформатор на цементном заводе
Трансформатор 11/0,4 кВ обеспечивал работу дробилок, конвейеров, пылесборников и крупных электродвигателей. Он прошел плановые испытания, но температура масла в верхней части трансформатора быстро повышалась во время дневного производства.
Запись данных о нагрузке показала, что средняя потребность ниже номинальной. Реальная причина оказалась комбинированной: цементная пыль покрывала ребра радиатора, два вентилятора вращались в неправильном направлении, и несколько электродвигателей запускались в течение одного и того же периода.
На заводе очистили радиаторы, скорректировали последовательность фаз вентиляторов, организовали поэтапный запуск двигателей, проверили настройки сигнализации и добавили инфракрасный контроль. Температура стабилизировалась без замены трансформатора.
Урок по закупкам: на запыленном промышленном объекте следует указывать уровень загрязнения, доступ для очистки радиаторов, резервирование вентиляторов, профиль запуска двигателя и зазор для технического обслуживания.

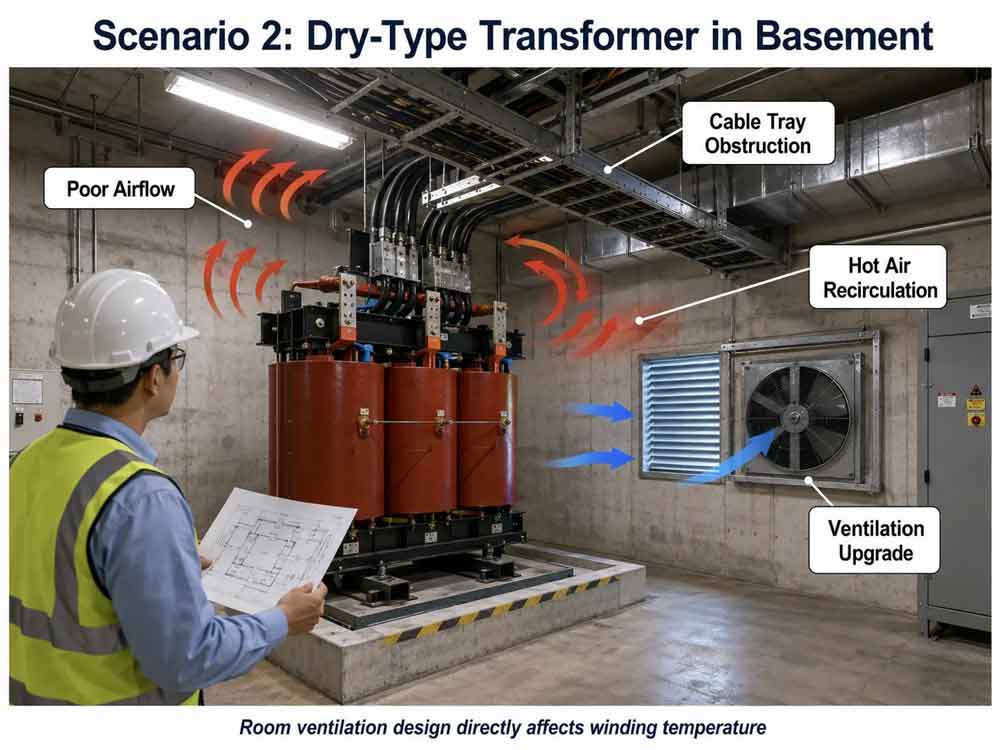

Сценарий проекта: Сухой трансформатор в подвале
Трансформатор с литым полимерным корпусом обслуживал оборудование ОВК, лифты, освещение и жильцов. В летние дни после обеда срабатывали сигналы тревоги о перегреве обмоток, хотя нагрузка оставалась ниже 80%.
Мощность вытяжного вентилятора была рассчитана на основе данных о потерях в трансформаторе, но горячий выходящий воздух возвращался во впускное отверстие. Кабельные лотки также уменьшили площадь выходного отверстия над корпусом.
Подрядчик EPC разделил пути впуска и выпуска, увеличил эффективную площадь выходного отверстия, переместил часть кабельного лотка и скоординировал вентиляцию помещения с нагрузкой трансформатора. После этого температура обмоток стабилизировалась.
Урок по закупкам: перегрев сухих трансформаторов часто является проблемой, связанной с проектированием помещения. Перед утверждением GA необходимо предоставить размеры помещения, температуру на входе, схему вентиляции, класс защиты IP корпуса, высоту над уровнем моря и ожидаемые потери.

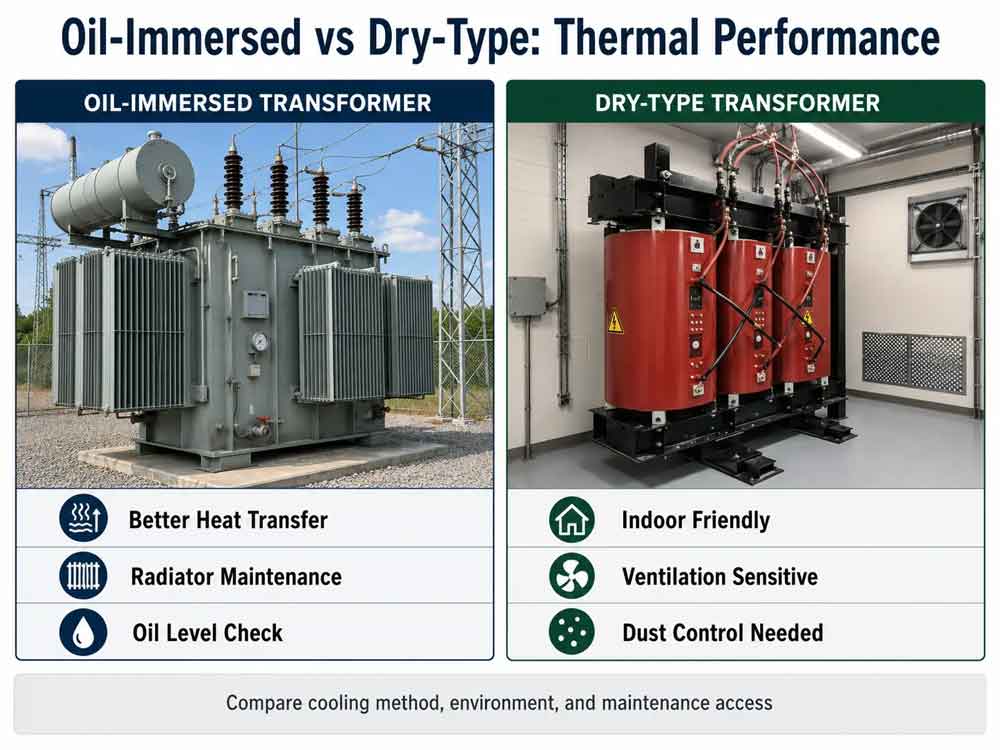

Сравнение тепловых характеристик: масляные трансформаторы и трансформаторы сухого типа
В масляном трансформаторе тепло передается через диэлектрическую жидкость на стенки бака и радиаторы. Такие устройства обычно обеспечивают эффективный теплоотвод и допускают определенные перегрузки, однако их работа зависит от циркуляции масла, состояния радиаторов, уровня масла, исправности клапанов и уплотнений, а также от работы систем охлаждения.
Трансформатор сухого типа отдает тепло непосредственно в окружающий воздух. Он исключает риск утечки жидкости и подходит для многих проектов по установке внутри помещений, но более чувствителен к температуре воздуха, запыленности, ограничению воздушных потоков, конструкции корпуса и качеству обслуживания вентиляторов.
Ни один из этих типов не застрахован от перегрева. При выборе следует сравнивать не только цену, но и гарантированные потери, допустимое превышение температуры, систему изоляции, способ охлаждения, конструкцию корпуса, расчетные условия окружающей среды, требования пожарной безопасности и удобство доступа для технического обслуживания.
Риски при закупке
Наибольший риск связан с закупкой, основанной исключительно на параметрах мощности (кВА) и напряжения. Полный запрос коммерческого предложения (RFQ) должен включать следующие данные:
Постоянная и пиковая нагрузка, длительность пиковой нагрузки, запас мощности для будущего расширения.
Режим пуска электродвигателей, циклические нагрузки, источники гармоник.
Первичное и вторичное напряжение, частота, ступени регулирования, группа соединения обмоток.
Максимальная температура окружающей среды, высота установки над уровнем моря, интенсивность солнечного излучения, место установки.
Способ охлаждения, степень защиты (IP), ограничения по вентиляции, требования к уровню шума.
Гарантированные показатели потерь и превышения температуры, датчики, вентиляторы, системы сигнализации и защиты (отключения).
Стандарт IEC, объем заводских приемо-сдаточных испытаний (FAT), упаковка, пункт назначения, объем работ по сборке на объекте.
Предложение с низкой ценой может не предусматривать наличие системы принудительного охлаждения, датчиков в обмотках, панелей управления вентиляторами, радиаторов увеличенного размера, специальной изоляции или требуемых испытаний на превышение температуры.
Еще один риск — принятие типового протокола испытаний конструкции, относящегося к трансформатору, который существенно отличается по конструкции обмоток, потерям, баку, радиаторам или корпусу.
Заводские приемочные испытания (FAT) и плановые испытания
Плановые испытания не могут подтвердить все аспекты долговременной тепловой эффективности, но они могут выявить условия, связанные с перегревом.
Пакет FAT должен включать, в зависимости от ситуации:
Сопротивление обмоток.
Коэффициент напряжения и векторная группа.
Потери холостого хода и ток.
Потери под нагрузкой и сопротивление короткого замыкания.
Плановые диэлектрические испытания.
Функциональность температурных индикаторов, терморезисторов, вентиляторов, сигнализаторов, устройств отключения и проводки.
Сертификаты на масло, если это требуется по договору.
Памятная табличка, положение отводов, обозначение охлаждения, клеммы и принадлежности.
IEC 60076-3 устанавливает требования к изоляции и диэлектрическим испытаниям обмоток и клемм трансформатора. Эти испытания проверяют изоляцию, но не заменяют оценку повышения температуры.
В спецификации закупки должно быть указано, требуется ли полное испытание на повышение температуры. Обычно это рассматривается как типовое или проектное испытание, а не как рутинное испытание каждого устройства.
Если оно не включено, запросите:
Соответствующий протокол испытаний конструкции.
Гарантированные потери.
Гарантированное повышение температуры.
Доказательства того, что испытанная конструкция соответствует предлагаемому трансформатору.
IEC 60076-2 определяет пределы повышения температуры и методы испытаний трансформаторов с жидкостным охлаждением.
Упаковка для экспорта и транспортировка
Даже полностью исправный трансформатор после транспортировки на большие расстояния может оказаться подверженным новым рискам, связанным с тепловым режимом.
У маслонаполненных трансформаторов могут ослабнуть внешние соединения, повредиться радиаторы, возникнуть утечка масла, снизиться его уровень или произойти попадание влаги внутрь. Для транспортировки могут демонтироваться вводы, расширительные баки, радиаторы и вентиляторы. Все места соединений должны быть промаркированы, герметизированы, сфотографированы и занесены в опись.
Трансформаторы сухого типа требуют защиты от влаги, соленого воздуха, пыли, ударов и деформации корпуса. Следует использовать влагостойкую упаковку, влагопоглотители, защитные ящики или чехлы, а также (при необходимости) индикаторы удара или наклона.
Комплект документации должен включать:
Чертежи упаковки.
Схему точек строповки и расположения центра тяжести.
Перечень демонтированных узлов.
Инструкции по хранению.
Указания по контролю уровня масла.
Процедуры повторного монтажа комплектующих.
Значения моментов затяжки контактных зажимов.
Контрольный перечень проверок перед подачей напряжения.
После доставки, перед подачей напряжения, необходимо проверить состояние индикаторов удара, уплотнений, отсутствие утечек, уровень масла, а также осмотреть вводы, радиаторы, вентиляторы, цепи управления, проверить моменты затяжки контактов, отсутствие влаги, состояние корпуса и каналы системы охлаждения.
Порядок действий по предотвращению неисправностей и их устранению
1. Проверьте датчик, индикатор, уставку срабатывания сигнализации и измерительный канал.
2. Зафиксируйте температуру окружающей среды, фазные токи, напряжение, положение переключателя ответвлений, коэффициент мощности и гармоники.
3. Определите, является ли температура стабильной или она растет.
4. Осмотрите радиаторы, воздуховоды, вентиляторы, насосы, клапаны, фильтры, систему вентиляции и проверьте наличие необходимых зазоров.
5. Проведите тепловизионное обследование вводов, контактных зажимов, шин, перемычек переключателя ответвлений и мест соединений.
6. Проверьте сопротивление фаз или температуру в месте соединения, если предполагается наличие локального дефекта.
7. Для маслонаполненных трансформаторов проверьте уровень масла, отсутствие утечек, состояние устройств контроля давления, показания газового реле и состояние масла.
8. Снизьте нагрузку или отключите оборудование в соответствии с утвержденной процедурой, если наблюдаемые тенденции или срабатывание защиты указывают на внутреннее повреждение.
9. Устраните первопричину неисправности; не ограничивайтесь лишь повышением уставок сигнализации или отключения.
Часто задаваемые вопросы
Может ли трансформатор перегреваться при нагрузке ниже номинальной мощности (кВА)?
Да. Гармоники, перекос фаз, высокая температура окружающей среды, плохая вентиляция, засорение каналов охлаждения, ослабление контактов, а также несоответствие напряжения и частоты могут привести к перегреву даже при нагрузке ниже номинальной.
Является ли испытание на превышение температуры обязательным этапом заводских приемо-сдаточных испытаний (FAT)?
Обычно нет — оно не проводится для каждого отдельного изделия. Чаще всего оно классифицируется как типовое испытание или испытание для подтверждения проектных характеристик. В договоре должно быть указано, требуется ли проведение полных тепловых испытаний или предоставление отчета о соответствующих типовых испытаниях.
Какую информацию следует предоставить китайскому производителю трансформаторов?
Необходимо предоставить: однолинейную схему, параметры напряжения и частоты, мощность, группу соединения обмоток, данные о регулировочных отводах, профиль нагрузки, режимы работы двигателей, характеристики гармоник, температуру окружающей среды, высоту установки над уровнем моря, схему размещения, тип корпуса, требования стандарта IEC, ограничения по потерям, объем заводских испытаний (FAT), способ упаковки и пункт назначения.
Что необходимо проверить после доставки?
Перед подачей напряжения следует проверить: индикаторы удара, пломбы, отсутствие утечек и уровень масла, состояние вводов, радиаторов, вентиляторов и проводки, момент затяжки контактных соединений, отсутствие влаги и деформаций корпуса, а также наличие и состояние демонтированных на время транспортировки комплектующих.
