Как проверить соответствие трансформатора требованиям перед заказом из Китая
2026-07-28
Узнайте, как проверить соответствие стандартам IEC, параметры напряжения, уровень изоляции, потери, результаты заводских приемочных испытаний (FAT) и текущих испытаний, данные на заводской табличке и качество экспортной упаковки перед покупкой трансформатора в Китае.
Купить трансформатор у китайского производителя — задача относительно простая. Однако согласовать его применение для проекта EPC, энергокомпании или промышленного предприятия — задача совсем иного уровня сложности.
Типичный запрос может содержать лишь краткие данные: «1000 кВА, 11/0,415 кВ, Dyn11, стандарт IEC».
Этой информации достаточно для получения предварительного коммерческого предложения, но ее недостаточно для полноценной проверки соответствия трансформатора требованиям проекта.
Один из самых распространенных ответов, которые получают покупатели, звучит так: «Трансформатор соответствует стандарту IEC».
Это утверждение может быть верным, но неполным.
Ваш проект может предусматривать особые требования к уровню изоляции, гарантированным потерям, полному сопротивлению (импедансу), условиям окружающей среды, комплектации, техническим условиям энергокомпании, независимой инспекции, показателям энергоэффективности или контрольным точкам при проведении заводских приемочных испытаний (FAT), которые не учтены в стандартной конструкции производителя.
Поэтому перед покупкой трансформатора в Китае ключевым вопросом должен стать следующий:
Соответствует ли данная конкретная конфигурация трансформатора полному перечню технических требований и условий приемки, установленных для конкретного проекта?
Определите стандарты, фактически регулирующие данный проект
Не следует утверждать трансформатор, соответствующий стандарту IEC 60076, только на основании того, что это обозначение указано в коммерческом предложении.
Начните с иерархии требований.
Приоритет имеют требования проектной спецификации, за которыми следуют применимые национальные нормы или требования энергокомпании, соответствующие стандарты IEC и, наконец, принятая у производителя проектно-конструкторская практика.
Стандарт IEC 60076-1 устанавливает общие положения для силовых трансформаторов. Требования к превышению температуры для трансформаторов с жидкостным диэлектриком регламентируются стандартом IEC 60076-2, а уровни изоляции, диэлектрические испытания и внешние изоляционные расстояния — стандартом IEC 60076-3. Силовые трансформаторы сухого типа рассматриваются отдельно в стандарте IEC 60076-11. Кроме того, могут предъявляться дополнительные требования, выходящие за рамки этих стандартов, например:
спецификации энергокомпании; национальные нормы энергоэффективности; требования пожарной безопасности; одобренные бренды комплектующих; особые условия окружающей среды; инспекция независимой стороной; местная сертификация; специальные испытания для данного проекта.
Любые расхождения должны быть зафиксированы в официальном перечне отступлений от требований.
Поставщик не должен самовольно заменять требования проекта на стандартную заводскую практику.
Попунктный анализ технической спецификации на трансформатор гораздо полезнее, чем общая декларация о соответствии стандарту IEC.

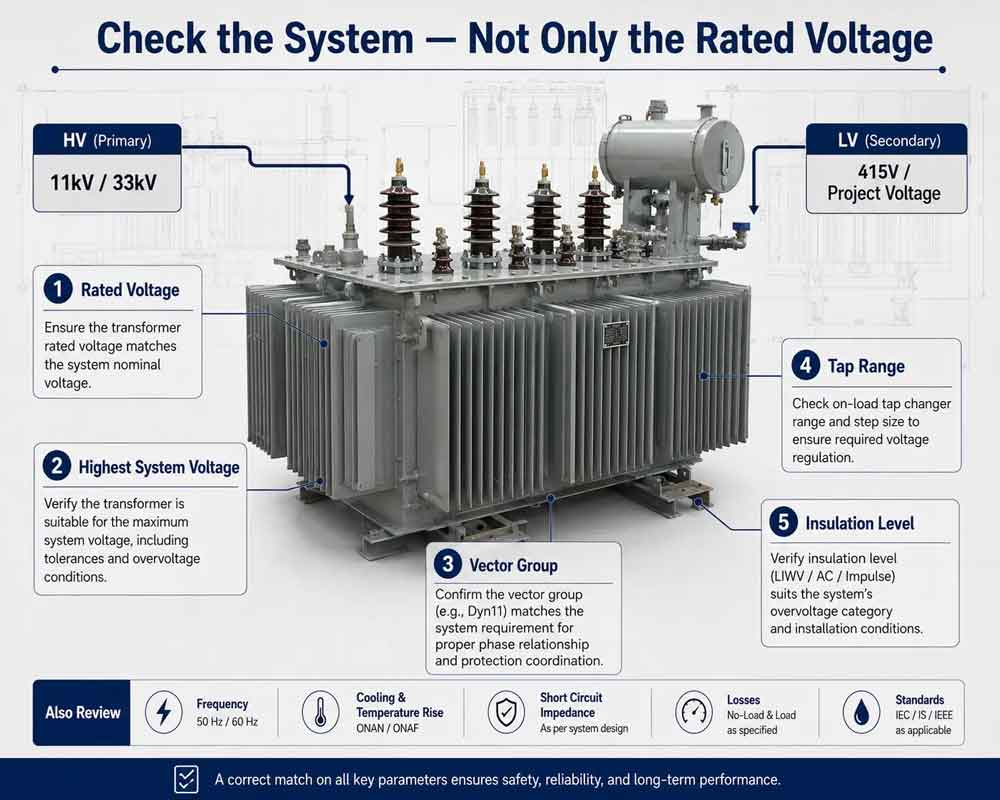

Проверьте все параметры системы напряжения
Указание «трансформатор 11 кВ» не является исчерпывающей электротехнической спецификацией.
Перед началом производства необходимо проверить следующие параметры: номинальное напряжение стороны ВН; наибольшее рабочее напряжение сети; номинальное напряжение стороны НН; частота 50 Гц или 60 Гц; диапазон регулирования напряжения; количество ступеней регулирования; тип переключателя (OCTC — без нагрузки или OLTC — под нагрузкой); группа соединения обмоток; схема выполнения нейтрали; система заземления; уровень изоляции.
Трансформатор может иметь подходящую мощность, но при этом не подходить для конкретной сети.
Например, если проект требует группу соединения Dyn11, а поставляемый агрегат имеет другую группу, могут возникнуть проблемы с координацией релейной защиты, согласованием фаз или параллельной работой.
Тот же принцип применим и к уровню изоляции трансформатора.
Стандарт IEC 60076-3 определяет требования к изоляции, соответствующие диэлектрические испытания и рекомендуемые внешние изоляционные расстояния для соответствующих трансформаторов. Эти параметры должны быть указаны при запросе коммерческого предложения.
Трансформатор, предназначенный для установки в высокогорной местности, нельзя автоматически считать идентичным агрегату, устанавливаемому на уровне моря. Может потребоваться пересмотр параметров внешней изоляции и тепловых характеристик.
Емкость — это только одно число
Два трансформатора мощностью 1000 кВА не являются взаимозаменяемыми автоматически.
Во время технической оценки сосредоточьтесь на четырех дополнительных областях.
Сначала проверьте потери на холостом ходу и под нагрузкой.
Если в тендере указаны максимальные потери, запросите в предложении гарантированную стоимость. Такие заявления, как «проектирование с низкими потерями», недостаточны для принятия по контракту.
Во-вторых, проверьте сопротивление трансформатора.
Импеданс влияет на ток короткого замыкания, регулирование напряжения, настройки защиты и параллельную работу.
Если исследование системы требует полного сопротивления 6 %, замена его на стандартную конструкцию с сопротивлением 4,5 % может изменить производительность системы, даже если оба устройства имеют одинаковую номинальную мощность в кВА.
В-третьих, обратите внимание на повышение температуры.
В стандарте IEC 60076-2 рассматриваются требования к превышению температуры и методы испытаний жидкостных трансформаторов. Фактические условия эксплуатации: максимальная температура окружающей среды; средняя температура окружающей среды; высота; влажность; уровень запыленности; коррозионная атмосфера; установка внутри или снаружи помещения.
Эти параметры должны быть включены в утвержденный технический паспорт.

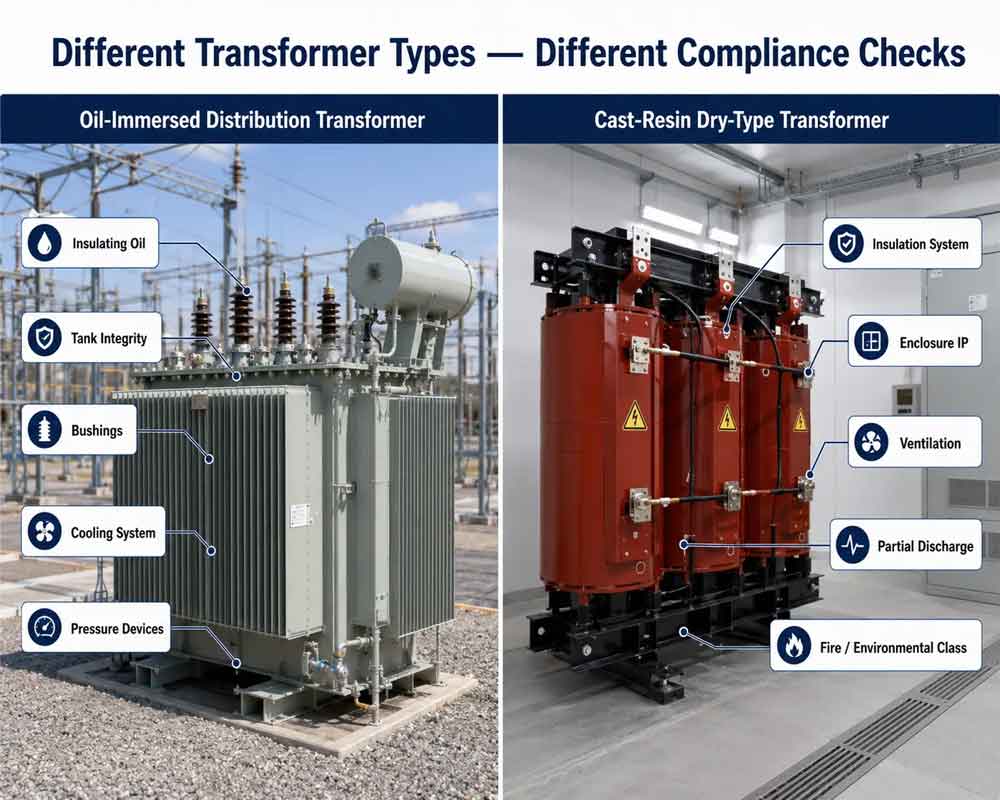

Масляные трансформаторы и трансформаторы сухого типа имеют разные риски несоответствия требованиям
Не следует использовать единый контрольный список соответствия для каждой трансформаторной технологии.
Для проверки стандарта на масляный трансформатор покупателям обычно необходимо изучить применимые требования IEC 60076, а также требования к изоляционному маслу, уплотнениям резервуара, охлаждающему оборудованию, устройствам давления, устройству расширителя, индикации температуры и требованиям пожарной безопасности проекта.
IEC 60296:2020 содержит спецификации и методы испытаний минеральных изоляционных масел, используемых в электрооборудовании. Если вам требуется определенная спецификация масла, предельные значения агрессивной серы или другие характеристики масла, включите их непосредственно в спецификацию покупки.
Трансформатор сухого типа требует иного подхода.
При рассмотрении стандарта на трансформатор сухого типа может потребоваться рассмотреть: IEC 60076-11; систему изоляции; тепловой класс; экологический класс; климатический класс; пожароопасность; корпус; вентиляцию; пределы частичного разряда, если указано; высота установки.
В стандарте IEC 60076-11:2018 конкретно рассматриваются силовые трансформаторы сухого типа и учитываются соображения, связанные с характеристиками корпуса, высотой над уровнем моря, условиями окружающей среды, климатическими классами и пожароопасностью. Таким образом, вопрос не в том, являются ли трансформаторы масляного или сухого типа «более совместимыми с МЭК».
Оба могут подчиниться.
Точки соответствия и риски проекта разные.
Согласуйте чертежи и данные заводской таблички до начала производства
Многие споры в процессе закупок возникают не из-за производственного брака, а из-за того, что стороны по-разному трактуют одни и те же требования.
Не ограничивайтесь утверждением коммерческого предложения.
Утверждайте чертежи.
Перед запуском трансформатора в производство необходимо проверить как минимум: чертеж общего вида; технический паспорт (спецификацию); эскиз заводской таблички; схему расположения выводов; интерфейс подключения кабелей или шин; размеры фундамента; габаритные размеры; транспортные размеры; общую массу; массу масла (если применимо); перечень комплектующих.
Уделите особое внимание заводской табличке трансформатора.
Номинальная мощность, напряжения ВН/НН, частота, группа соединения обмоток, напряжение короткого замыкания (импеданс), способ охлаждения, параметры изоляции и применимые стандарты должны соответствовать утвержденной технической документации.
На объекте инженеры по пусконаладке обычно руководствуются данными заводской таблички, утвержденными чертежами и протоколами испытаний, а не длинной цепочкой деловой переписки.

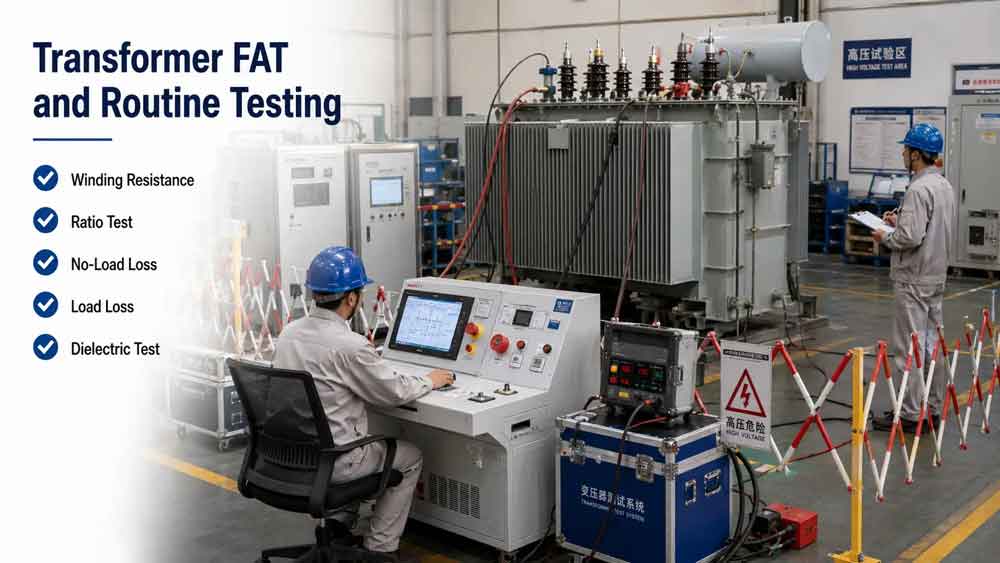

Определите программу заводских приемочных испытаний (FAT) до изготовления трансформатора
Для экспортных проектов объем заводских приемочных испытаний (FAT) трансформатора должен быть согласован до окончательного оформления заказа на поставку.
Определите: какие испытания являются приемо-сдаточными (рутинными); какие подтверждающие документы по типовым испытаниям требуются; какие специальные испытания необходимо провести; будет ли присутствовать заказчик; допускается ли проведение FAT в удаленном режиме;
требуется ли привлечение независимой инспекции; язык отчетов; требования к калибровке измерительных приборов; сроки уведомления о проведении FAT; допустимые отклонения при приемке.
Типовой перечень приемо-сдаточных испытаний трансформатора может включать измерение сопротивления обмоток, коэффициента трансформации и проверку группы соединения, измерения на холостом ходу, измерения потерь и напряжения короткого замыкания под нагрузкой, а также соответствующие диэлектрические испытания.
Окончательный объем испытаний всегда должен соответствовать условиям контракта, применимым стандартам и техническим требованиям проекта.
В отношении испытаний на превышение температуры, импульсных испытаний, измерений уровня шума и других проверок следует уточнить, требуются ли фактические испытания, наличие протокола ранее проведенных типовых испытаний или специальные испытания.
Стандарт IEC 60076-10 определяет методы измерения уровня шума трансформаторов и предназначен, прежде всего, для заводских испытаний. Рекомендуемый подход — приложение утвержденной методики FAT к заказу на поставку.
В этом случае персонал завода, представители заказчика и независимые инспекторы будут руководствоваться едиными критериями приемки.

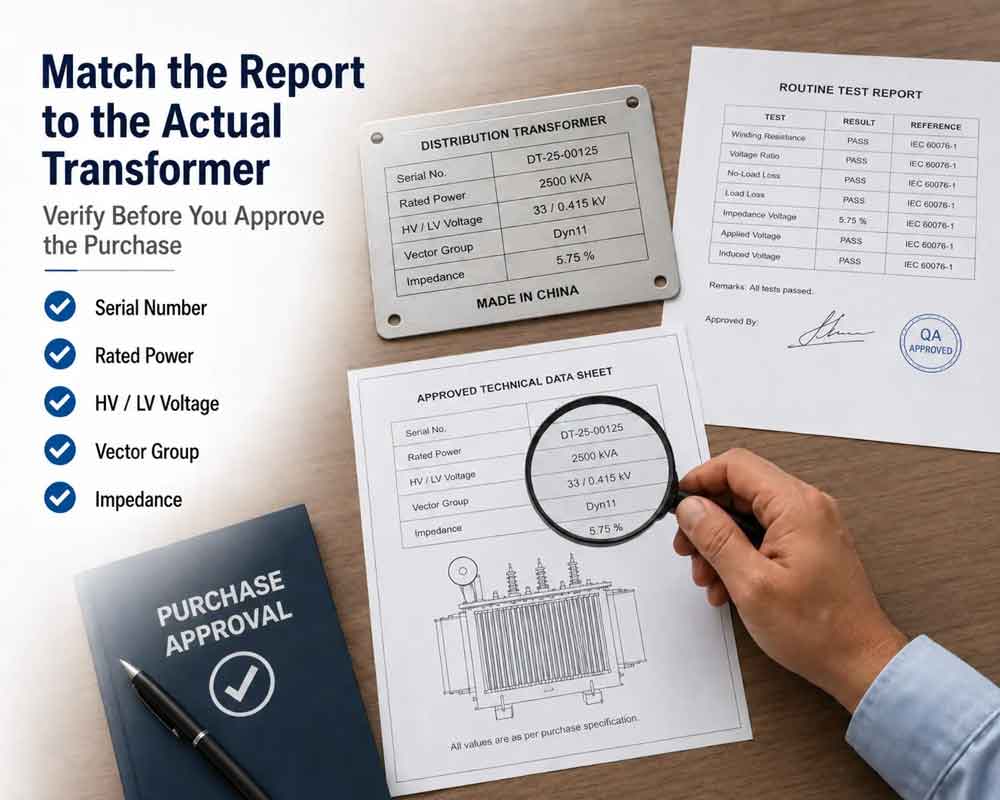

Отчет об испытаниях полезен лишь в том случае, если он относится именно к вашему трансформатору.
Это важный момент, который следует учитывать при закупках оборудования за рубежом.
Не следует принимать отчет об испытаниях трансформатора (даже если он выглядит профессионально) без проверки идентификационных данных.
Необходимо проверить: производителя, тип трансформатора, серийный номер, номинальную мощность, уровни напряжения ВН/НН, группу соединения обмоток, полное сопротивление (импеданс), дату испытаний, применимый стандарт и измеренные потери.
Распространенное заблуждение касается отчетов о типовых испытаниях.
Производитель может предоставить действительный отчет о типовых испытаниях для трансформатора аналогичной конструкции.
Этот документ может служить полезным подтверждением проектных характеристик.
Однако он не заменяет собой приемо-сдаточные (рутинные) испытания, обязательные для конкретного поставляемого трансформатора.
При реализации EPC-проектов следует различать подтверждение соответствия проектным требованиям и документальное подтверждение приемки конкретного изделия.
Итоговый отчет о приемо-сдаточных испытаниях должен быть однозначно привязан к серийному номеру поставленного трансформатора.
Перед началом производства проверьте требования страны назначения.
Соответствие стандартам IEC не гарантирует автоматического выполнения всех требований для выхода на рынок или требований энергоснабжающей компании.
В зависимости от страны назначения и проекта могут потребоваться дополнительные требования, включая: национальные правила энергоэффективности; одобрение поставщика от энергоснабжающей компании; обязательную сертификацию; аккредитованные лаборатории; документы на местном языке;
конкретную информацию на паспортной табличке; экологические нормы; противопожарные нормы.
Вместо того чтобы спрашивать только: «Есть ли у вас сертификат IEC?»,
спросите: «Можете ли вы изготовить и протестировать этот трансформатор в соответствии с прилагаемой спецификацией, применимыми стандартами IEC и требованиями страны назначения?»
Второй вопрос заставляет пересмотреть техническую спецификацию.
Если в проекте используются требования IEEE/ANSI или комбинация стандартов IEC и местных стандартов энергоснабжающей компании, эти различия должны быть устранены до начала производства.

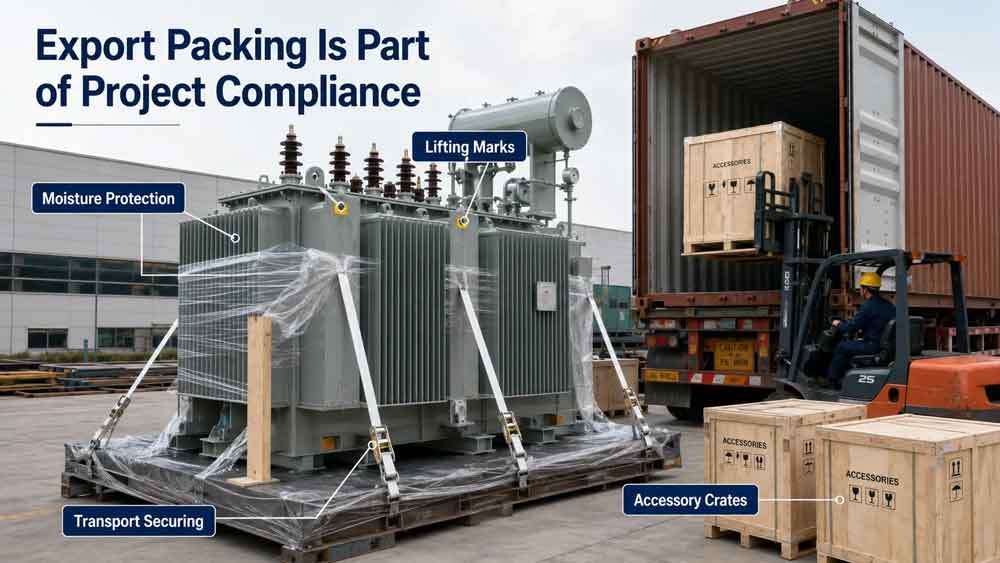

Упаковка для экспорта — важный аспект соответствия требованиям проекта.
Успешное прохождение заводских приемочных испытаний (FAT) не исключает рисков, связанных с транспортировкой.
К числу распространенных проблем при международных перевозках относятся: повреждение вводов; деформация радиаторов; повреждение лакокрасочного покрытия; отсутствие комплектующих; попадание влаги; использование ненадлежащей деревянной упаковки; превышение габаритов для транспортировки; нечеткая маркировка мест строповки; отсутствие маркировки на ящиках с комплектующими.
В связи с этим план упаковки трансформатора для экспорта должен быть утвержден до начала отгрузки.
Для крупного маслонаполненного трансформатора необходимо уточнить следующие моменты: будет ли устройство транспортироваться полностью заполненным маслом или с частичным сливом (если это технически допустимо); будут ли радиаторы и вводы установлены на трансформаторе или упакованы отдельно.
Также следует проверить: наличие защиты от влаги; расположение точек строповки; маркировку центра тяжести; наличие транспортных фиксаторов; антикоррозийную защиту; нумерацию ящиков; наличие транспортной маркировки.
При использовании упаковки из цельной древесины необходимо убедиться в соблюдении требований стандарта ISPM 15 (касающихся фитосанитарного контроля деревянной тары в международной торговле), действующих в стране назначения. Перед погрузкой в контейнер следует запросить фотографии упаковки, на которых должны быть видны корпус трансформатора, ящики с комплектующими, транспортная маркировка и схема окончательного крепления груза.
Сценарий проекта № 1: Промышленный распределительный трансформатор 11 кВ
Рассмотрим промышленный проект со следующими требованиями: 1000 кВА; 11/0,415 кВ; 50 Гц; Dyn11; ONAN; наружная установка; стандарт IEC 60076.
Эти семь параметров могут лечь в основу нескольких предложений от китайских производителей, которые на первый взгляд кажутся сопоставимыми.
Однако после технического анализа может выясниться, что один поставщик рассчитал оборудование для иных условий окружающей среды.
Другой может не гарантировать соблюдение лимитов потерь, установленных в тендере.
Третий может использовать стандартный уровень изоляции, тогда как заказчик (энергокомпания) требует иного.
В итоге самый дешевый трансформатор может стать самым дорогим вариантом, если после утверждения чертежей потребуется перепроектирование.
Поэтому перед коммерческим сравнением предложений необходимо провести надлежащую проверку соответствия трансформатора требованиям проекта.
В противном случае отдел закупок будет сравнивать не цены на один и тот же трансформатор, а разные технические решения.
Сценарий проекта № 2: Система сбора мощности для солнечной электростанции (33 кВ)
Проект солнечной электростанции сопряжен с иным набором рисков.
Трансформатор инвертора, повышающий напряжение для подачи в сеть сбора мощности 33 кВ, требует учета множества параметров, выходящих за рамки простой номинальной мощности (кВА).
Команде EPC-подрядчика может потребоваться проверить: фактическое выходное напряжение инвертора (сторона НН); гармонический состав; группу соединения обмоток; максимальное рабочее напряжение для системы 33 кВ; уровень изоляции; полное сопротивление (импеданс); стойкость к токам короткого замыкания;
минимальную и максимальную температуру окружающей среды; высоту установки над уровнем моря; условия параллельной работы; интерфейс подключения кабелей; требования к трансформаторам тока для систем защиты.
Стандарт IEC 60076-5 регламентирует способность силовых трансформаторов выдерживать термические и динамические воздействия при внешних коротких замыканиях. Особенности площадки солнечной электростанции, изоляционные расстояния и тепловые характеристики также могут потребовать специального инженерного анализа.
Таким образом, характеристики трансформатора должны быть увязаны с параметрами всей электрической системы, а не выбираться как для отдельного, изолированного элемента оборудования.
Риск при закупках: сравнение цен до урегулирования технических разногласий
Разница в ценах между китайскими производителями трансформаторов не обязательно отражает разницу в маржинальности.
Она может быть обусловлена различиями в: гарантированных потерях; материале обмоток (медь или алюминий); материале сердечника; брендах комплектующих; изоляционном масле; конструкции бака; степени защиты (IP); системе окраски; объеме заводских приемо-сдаточных испытаний (FAT); привлечении независимой инспекции; комплекте запасных частей; упаковке; документации.
Наиболее рискованный порядок действий при закупке: сначала выбрать предложение с самой низкой ценой, а технические разногласия урегулировать позже.
Более надежный подход: сначала урегулировать технические разногласия и утвердить техническую конфигурацию, а затем проводить коммерческое сравнение. Только в этом случае предлагаемые цены основываются на сопоставимом объеме работ.
13. Экспорт и сроки поставки: техническое согласование часто определяет длительность цикла выполнения заказа
При реализации экспортных проектов по поставке трансформаторов причиной задержки не всегда является сам производственный процесс.
Типичная последовательность событий может выглядеть так: получение заказа на поставку (PO); ожидание данных об окончательном системном напряжении; ожидание утверждения габаритного чертежа (GA); корректировка языка надписей на заводской табличке; изменение комплектации (аксессуаров); запоздалое согласование объема заводских приемо-сдаточных испытаний (FAT); назначение стороннего инспектора; изменение способа упаковки; корректировка маркировки груза.
Заводу может потребоваться 30 дней на изготовление трансформатора, но при этом он может потерять еще несколько недель в ожидании согласований.
Если проект предусматривает фиксированный график отгрузки, необходимо зафиксировать (утвердить) следующие параметры до или сразу после размещения заказа: технические характеристики; утвержденный технический паспорт (Data Sheet); требования к чертежам; объем FAT; инспекционная организация; перечень документации; требования к упаковке; порт назначения; условия поставки.
Это дает покупателю больше возможностей для контроля, чем просто запрос информации о сроках производства.
Что следует запросить перед размещением заказа?
Перед закупкой у китайского производителя трансформаторов запросите пакет документов, подтверждающих соответствие требованиям, в который входят: технический паспорт (Data Sheet); заявление о соответствии требованиям (попунктно); перечень отступлений от требований; габаритный чертеж (GA);
чертеж заводской таблички; гарантированные потери; уровень изоляции; полное сопротивление (импеданс); перечень комплектующих; применимые стандарты МЭК (IEC); подтверждение проведения типовых испытаний; план приемо-сдаточных испытаний (Routine Tests); методика FAT; план обеспечения качества; предложение по упаковке; необходимые экспортные документы на трансформатор.
Количество документов не является главным вопросом.
Критически важно выяснить, остались ли неурегулированными существенные отступления от требований.
Трансформатор не должен запускаться в производство до тех пор, пока не будут устранены критические технические несоответствия.
Часто задаваемые вопросы
1. Поставщик утверждает, что трансформатор соответствует стандарту IEC 60076. Этого достаточно?
Нет. Трансформатор, соответствующий стандарту IEC 60076, все равно необходимо проверять на соответствие спецификации проекта, требованиям энергокомпании, параметрам системы напряжения, уровню изоляции, показателям потерь и импеданса, условиям окружающей среды, комплектации и требованиям к FAT.
2. На что следует обратить внимание в первую очередь при покупке трансформатора в Китае?
Начните с параметров электрической сети и спецификации проекта. Прежде чем сравнивать цены, уточните уровни напряжения ВН/НН, частоту, группу соединения обмоток, полное сопротивление (импеданс) трансформатора, уровень изоляции, температуру окружающей среды и высоту установки над уровнем моря.
3. Обязательно ли заказчику ехать в Китай для участия в FAT?
Нет. Присутствовать при заводских приемо-сдаточных испытаниях (FAT) можно лично, дистанционно или через назначенного стороннего инспектора — в зависимости от условий контракта.
4. Может ли протокол типовых испытаний заменить протокол приемо-сдаточных (рутинных) испытаний?
Не автоматически. Протокол типовых испытаний обычно подтверждает характеристики конструкции или серии изделий. Приемо-сдаточные испытания проверяют конкретный трансформатор, который производится и поставляется заказчику.
5. Одинаковы ли процедуры проверки соответствия для масляных и сухих трансформаторов?
Нет. Для масляных трансформаторов особое внимание уделяется изоляционной жидкости, герметичности бака и сопутствующим комплектующим. Для сухих трансформаторов требуется дополнительная проверка на соответствие требованиям к тепловым характеристикам, условиям окружающей среды и климатическому исполнению, пожарной безопасности и корпусу (оболочке) согласно применимой спецификации.
6. Можно ли подтвердить выполнение требований приемо-сдаточных испытаний (FAT) после завершения производства?
Некоторые требования могут быть учтены позже, но это может привести к увеличению стоимости и задержке отгрузки. Специальные испытания могут потребовать предварительного планирования, использования особого оборудования или привлечения сторонней лаборатории. По возможности определяйте объем приемо-сдаточных испытаний трансформатора до начала производства.
7. Как убедиться, что протокол испытаний относится именно к моему трансформатору?
Сверьте указанные в протоколе серийный номер, номинальную мощность, уровни напряжения, группу соединения обмоток, напряжение короткого замыкания (импеданс) и данные испытаний с утвержденной заводской табличкой трансформатора и итоговыми чертежами.
Призыв к действию
Если вы планируете закупку трансформатора в Китае для EPC-проекта, промышленного предприятия, энергосистемы, коммерческого объекта или проекта солнечной энергетики, предоставления только данных о мощности (кВА) и напряжении обычно недостаточно.
Для проведения надлежащей технической оценки предоставьте: техническую спецификацию проекта; однолинейную схему; технический паспорт (даташит) трансформатора; уровни напряжения в сетях ВН/НН; номинальную мощность; группу соединения обмоток; требуемое напряжение короткого замыкания; высоту установки над уровнем моря; температуру окружающей среды; применимый стандарт МЭК (IEC) или стандарт энергокомпании; требуемый объем приемо-сдаточных испытаний (FAT); страну и порт назначения.
Эти документы позволяют производителю провести проверку соответствия трансформатора, выявить технические отклонения, определить требования к испытаниям и подготовить план экспортной упаковки еще до окончательного согласования коммерческого предложения.
