Контрольный список поставки трансформатора, FAT, экспортной упаковки и транспортировки
2026-07-28
Прежде чем размещать заказ, подтвердите время выполнения трансформатора, испытания IEC, объем FAT, экспортную упаковку, способ доставки и обязанности по доставке, чтобы предотвратить задержки и повреждения при транспортировке.
Проекты трансформаторов часто сталкиваются с серьезными задержками после того, как технический отбор и переговоры о цене уже завершены.
В предложении может быть указано время выполнения заказа 30 дней. Покупатель может считать это доставкой на объект в течение 30 дней. Производитель может иметь в виду 30 производственных дней после утверждения чертежей, исключая технические разъяснения, одобрение клиента, планирование заводских испытаний, проверку отчетов, экспортную упаковку, бронирование и международную транспортировку.
Тот же пробел появляется при тестировании и упаковке. Покупатель может рассчитывать на полное FAT-тестирование трансформатора, в то время как предложение включает только стандартные плановые испытания трансформатора. В описании упаковки может быть указано «стандартная экспортная упаковка» без указания защиты от влаги, упаковки аксессуаров, транспортных опор или ограничений по контейнерам.
Подрядчики EPC, инженеры-электрики и группы по закупкам должны преобразовать четыре обширных темы — доставку, тестирование, упаковку и отгрузку — в измеримые этапы контракта до того, как будет опубликован заказ на поставку.
Не следует отождествлять срок производства с окончательной датой поставки
Надежный график поставки трансформатора должен предусматривать разделение следующих этапов и дат:
Согласование технических характеристик
Согласование чертежа общего вида
Согласование чертежей заводской таблички и выводов
Закупка основных материалов
Завершение производства
Проведение приемо-сдаточных испытаний (FAT) или стандартных заводских испытаний
Предоставление протоколов испытаний
Завершение упаковки
Готовность к отгрузке с завода (условия Ex Works)
Отправка из порта
Ориентировочное прибытие в порт назначения или на площадку проекта
Покупателю следует уточнить, что именно подразумевается под заявленным сроком выполнения заказа:
Завершение производства после согласования чертежей
Готовность к отгрузке с завода после согласования чертежей
Доставка в китайский порт отгрузки
Прибытие в порт назначения
Доставка на конечную площадку проекта
Разница в трактовке этих понятий может составлять несколько недель. В случае с крупногабаритными трансформаторами, удаленными пунктами назначения или маршрутами, требующими перевалки груза, этот временной разрыв может быть значительно больше.
Риск при закупке: отсутствие условий о согласовании чертежей
Производство трансформатора обычно начинается только после окончательного утверждения ключевых электрических и механических параметров. Конструкция обмоток, система изоляции, выбор вводов, компоновка кабельных коробов и размещение вспомогательного оборудования зависят от утвержденной технической документации.
Условие договора «поставка в течение 30 дней после внесения аванса» создает неопределенность, если в нем не указан срок согласования чертежей.
Более надежная формулировка условий договора:
«Срок поставки исчисляется с момента получения согласованного авансового платежа и письменного утверждения окончательных технических чертежей».
Если проект предусматривает проведение приемо-сдаточных испытаний (FAT) в присутствии заказчика, в договоре также следует определить сроки уведомления о проведении испытаний, сроки ответа покупателя и процедуру дистанционного наблюдения за испытаниями.
Согласуйте параметры напряжения и характеристики системы до утверждения графика
Соответствие трансформатора требуемым параметрам напряжения влияет на проектирование, испытания, выбор материалов и сроки выполнения заказа.
Запрос на поставку «трансформатора на 11 кВ» не содержит достаточной информации для выполнения окончательного технического проектирования. Производителю также могут потребоваться следующие данные:
Номинальное высокое напряжение
Номинальное низкое напряжение
Наибольшее рабочее напряжение сети
Частота сети
Диапазон регулирования напряжения (без возбуждения или под нагрузкой)
Группа соединения обмоток
Способ заземления нейтрали
Напряжение короткого замыкания (полное сопротивление)
Температура окружающей среды
Высота установки над уровнем моря
Уровень изоляции
Конфигурация выводов ВН и НН
Требования к интерфейсу подключения (кабельный отсек, проходные изоляторы или шинопровод)
Для сети 11 кВ может потребоваться вторичное напряжение 400 В, 415 В, 433 В или иное значение, определяемое проектом. Если в спецификации указано лишь соотношение 11/0,4 кВ без уточнения рабочего напряжения, диапазона регулирования и ожидаемого падения напряжения, выходные параметры на стороне НН могут не соответствовать конструкции распределительного щита.
Для проектов на напряжение 33 кВ заказчику следует уточнить наибольшее рабочее напряжение сети, выдерживаемое напряжение промышленной частоты, выдерживаемое напряжение грозового импульса и класс проходных изоляторов.
Изменение параметров напряжения после завершения проектирования может потребовать не просто замены заводской таблички. Это может повлиять на количество витков обмоток, изоляционные расстояния, конструкцию проходных изоляторов и программу испытаний.
Часто задаваемый вопрос
Заказчики часто интересуются, почему нельзя начать производство, если уже известны мощность и первичное напряжение.
Обычно недостает информации о группе соединения обмоток, напряжении короткого замыкания, диапазоне регулирования, интерфейсе подключения, потерях, уровне изоляции или комплектации дополнительным оборудованием. При изготовлении трансформатора по индивидуальному заказу эти параметры влияют как на проектирование, так и на закупку материалов.
Приемо-сдаточные испытания (FAT) и стандартные заводские испытания (Routine Tests) имеют разные цели
Стандартные заводские испытания и приемо-сдаточные испытания (FAT) трансформатора взаимосвязаны, но не взаимозаменяемы.
Стандартные испытания проводятся для каждого трансформатора перед его выпуском с завода в соответствии с применимым стандартом и утвержденной технической спецификацией. В рамках программы испытаний трансформаторов по стандарту IEC 60076 объем стандартных испытаний может включать:
Измерение сопротивления обмоток
Проверку коэффициента трансформации и группы соединения обмоток
Измерение полного сопротивления короткого замыкания и потерь нагрузки
Измерение потерь и тока холостого хода
Стандартные испытания изоляции (диэлектрические испытания)
Проверку работы устройства регулирования напряжения (РПН/ПБВ)
Функциональную проверку устройств защиты и вспомогательного оборудования
Конкретный перечень зависит от типа трансформатора, его номинальных параметров и требований договора.
Приемо-сдаточные испытания (FAT) — это процедура приемки оборудования в рамках конкретного проекта. Она может включать все стандартные испытания, а также присутствие представителя заказчика, проверку документации, контроль габаритных размеров, визуальный осмотр, проверку паспортных данных, проверку вспомогательного оборудования и согласованные типовые или специальные испытания.
Определите условия FAT до размещения заказа на закупку
В техническом соглашении должны быть указаны:
1. Испытания, включенные в стоимость контракта
2. Испытания, требующие присутствия заказчика, подрядчика (EPC) или третьей стороны
3. Применяемая редакция стандарта IEC или проектный стандарт
4. Требование о предоставлении сертификатов калибровки
5. Требуемый язык и формат отчетов об испытаниях
6. Критерии приемки
7. Процедура внесения исправлений и проведения повторных испытаний
8. Возможность начала упаковки сразу после утверждения результатов FAT
9. Допустимость дистанционного наблюдения за испытаниями по видеосвязи
Испытания на превышение температуры, испытания на стойкость к воздействию грозового импульса, измерение уровня шума, испытания на частичные разряды или другие специальные испытания должны быть определены на этапе подготовки коммерческого предложения.
Проведение таких испытаний может потребовать планирования работы лаборатории, использования дополнительного оборудования и корректировки графика производства.
Сравнение: стандартные приемо-сдаточные испытания и проектные заводские приемочные испытания (FAT)
Стандартных приемо-сдаточных испытаний может быть достаточно, если:
Технические требования четко определены
Поставщик уже прошел процедуру одобрения
Трансформатор предназначен для питания нагрузки, не относящейся к категории критически важных
У заказчика налажена система контроля качества
Проведение проектных заводских приемочных испытаний (FAT) более целесообразно, если:
Поставщик является новым для заказчика
Трансформатор обеспечивает питание критически важного технологического процесса
Проект реализуется для предприятия энергетического сектора (энергокомпании)
Трансформатор обслуживает больницу, центр обработки данных или линию непрерывного производства
Установлены строгие ограничения по потерям, превышению температуры или уровню шума
EPC-подрядчик обязан предоставить заказчику официальное досье по результатам инспекции
При выборе предложения с низкой ценой основной риск зачастую заключается не в полном отсутствии испытаний, а в неопределенном объеме проверок и неполной документации по приемке оборудования.

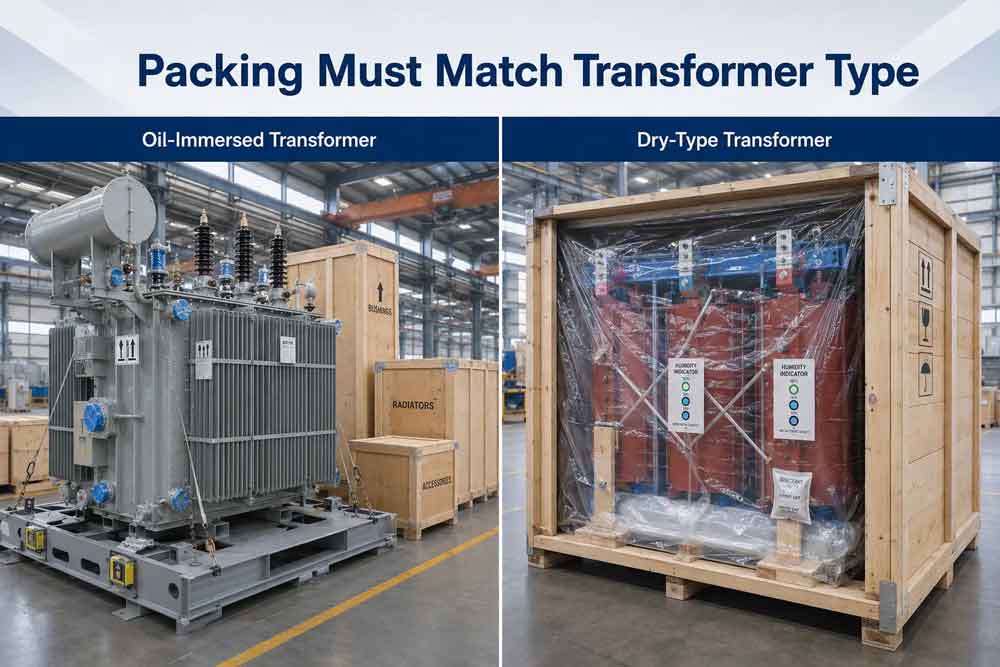

Экспортная упаковка должна соответствовать маршруту транспортировки
Указание в коммерческом предложении «экспортная упаковка трансформатора» или «стандартная морская упаковка» не описывает систему упаковки в полном объеме.
Способ упаковки должен учитывать конструкцию трансформатора, продолжительность транспортировки, климатические условия в пункте назначения, количество перегрузочных операций и условия хранения на месте получения.
Упаковка маслонаполненных трансформаторов
Для маслонаполненного оборудования необходимо уточнить следующие моменты:
Будет ли трансформатор транспортироваться полностью заполненным маслом
Будет ли снижен уровень масла
Будут ли демонтированы радиаторы
Будет ли демонтирован расширительный бак
Будут ли демонтированы вводы высокого или низкого напряжения
Будут ли комплектующие упакованы отдельно
Каким образом будут герметизированы открытые фланцы
Будет ли бак проверяться на герметичность
Как будут защищены открытые металлические поверхности
Будут ли установлены индикаторы удара и наклона
Крупногабаритное оборудование также должно иметь маркировку точек строповки и мест установки домкратов, информацию о центре тяжести и схему крепления для транспортировки.
Упаковка сухих трансформаторов
Сухие трансформаторы не создают риска утечки масла, однако изоляция их обмоток может пострадать от воздействия влаги, соленого воздуха и загрязнений.
Для длительных морских перевозок необходимо предусмотреть:
Влагозащитную пленку или упаковочный материал с алюминиевым слоем
Достаточное количество влагопоглотителя (силикагеля)
Индикаторы влажности
Деревянный ящик или опорную конструкцию из стального профиля
Транспортировочные крепления между трансформатором и корпусом
Герметизацию вентиляционных отверстий и выводов
Инструкции по осмотру и сушке перед вводом в эксплуатацию
Сравнение: базовая экспортная упаковка и усиленная упаковка для морской перевозки
Базовая упаковка может быть достаточной для коротких маршрутов, минимального количества перегрузок и перевозки в контейнерах с полной загрузкой.
Усиленная упаковка для морской перевозки трансформатора предпочтительна в следующих случаях:
Длительный морской переход
Наличие нескольких перегрузок в процессе доставки
Высокая влажность или воздействие соленого воздуха в пункте назначения
Возможность длительного хранения трансформатора в порту или на объекте
Необходимость длительной транспортировки по суше после прибытия в порт
Перевозка в контейнере с открытым верхом (Open Top), на платформе (Flat Rack) или на судне для генеральных грузов
Стоимость упаковки составляет относительно небольшую часть общей стоимости заказа. Тем не менее, ненадлежащая упаковка может привести к отсыреванию изоляции, повреждению вводов, царапинам на покрытии, утрате комплектующих и задержкам при монтаже.
Проверьте способ доставки до утверждения проекта.
Международную доставку трансформаторов следует проверить до завершения производства.
Заводу и покупателю необходимо указать в упаковке следующую информацию:
Общая длина
Общая ширина
Общая высота
Чистый и брутто вес
Центр тяжести
Требования к подъему
Совместимость с контейнерами
Требования к портовым кранам
Ограничения по кранам на площадке
Ограничения по высоте, ширине и весу на дорогах
Требования к разрешениям на перевозку негабаритных грузов
Сравнение способов доставки
Небольшие распределительные трансформаторы часто можно перевозить в стандартном сухом контейнере с относительно предсказуемыми затратами на обработку.
Для устройств, превышающих стандартную высоту или ширину контейнера, может потребоваться контейнер с открытым верхом или платформа.
Для крупных силовых трансформаторов может потребоваться перевозка штучных грузов, тяжеловесные прицепы и обследование маршрута.
Если ограничения по контейнерам игнорируются на этапе проектирования, расположение расширительного бака, изолятора или радиатора может привести к тому, что готовое устройство будет иметь нестандартные размеры. В этом случае покупатель может столкнуться с непредвиденными расходами на специальные контейнеры, краны и портовые работы.
Торговые термины не охватывают все аспекты ответственности при транспортировке
Термины FOB, CIF, DAP и DDP определяют основные коммерческие обязательства, но не заменяют собой детальный план транспортировки трансформатора.
В договоре необходимо четко прописать:
Кто организует вывоз груза (самовывоз)
Кто бронирует место на судне
Кто утверждает тип контейнера
Кто несет расходы по демереджу и хранению
Кто отвечает за разгрузку и подъемные работы
Кто получает разрешения на перевозку негабаритного груза внутри страны
Какие риски покрываются страхованием груза
Как будет фиксироваться повреждение упаковки
В какие сроки покупатель должен провести осмотр груза по прибытии
Перед отправкой поставщик должен предоставить:
Упаковочный лист
Коммерческий инвойс
Проект коносамента
Сертификат происхождения
Протоколы испытаний
Фотографии упаковки
Фотографии процесса загрузки в контейнер
Фотографии заводской таблички (шильдика)
Габариты и вес упакованного груза
Руководства по монтажу и техническому обслуживанию
Перечни комплектующих и запасных частей
Задержка в предоставлении документов на трансформатор может замедлить таможенное оформление и помешать EPC-подрядчику достичь этапа, предусматривающего оплату.
Инженерный сценарий №1: Фиксированное окно для остановки производства на промышленном объекте (напряжение 33 кВ)
Цементному заводу, горнодобывающему предприятию или металлургическому комбинату может потребоваться установка маслонаполненного трансформатора (33 кВ) во время плановой ежегодной остановки производства.
У проектной команды может быть лишь ограниченное время на разгрузку, установку на фундамент, прокладку кабелей, проверку масла и подачу напряжения. Задержка доставки на одну неделю может привести к срыву всего графика остановки производства, а не просто к завершению проекта с опозданием на семь дней.
Покупателю следует контролировать:
Дату окончательного утверждения чертежей
Требования к изоляции и вводам (проходным изоляторам) на 33 кВ
Интерфейсы устройств релейной защиты
Дату проведения заводских приемо-сдаточных испытаний (FAT) с участием заказчика
Возможность проведения повторных испытаний
Сроки поставки вводов и радиаторов
Габаритную высоту груза в упаковке
Наличие на объекте тяжелого крана и трала
План доставки, контролируемый в рамках проекта, должен предусматривать отдельные контрольные точки для этапов производства, заводских испытаний (FAT), утверждения отчетов, упаковки и отгрузки.
Если представители покупателя не могут посетить завод, заранее согласованная процедура удаленных заводских испытаний (FAT) позволит избежать простоя готового трансформатора в ожидании приезда инспекторов.
Инженерный сценарий №2: Сухие трансформаторы (11 кВ) для прибрежного коммерческого объекта
В торговых центрах, больницах и центрах обработки данных часто устанавливают сухие трансформаторы во внутренних электрощитовых. При этом оборудование может провести несколько недель в морском рейсе и некоторое время храниться в условиях высокой влажности в порту. Два фактора риска требуют особого контроля.
Первый — это согласование параметров напряжения трансформатора. Покупатель должен подтвердить фактическое напряжение в сети 11 кВ, вторичное напряжение, диапазон регулирования (ответвления обмоток), группу соединения обмоток и схему заземления нейтрали.
Распределительный щит, рассчитанный на 415 В, может работать некорректно, если трансформатор был заказан с иным номинальным вторичным напряжением.
Второй риск — воздействие влаги. Установка оборудования в помещении не защищает трансформатор во время морской перевозки или хранения в порту. Тонкая полиэтиленовая пленка не заменяет герметичную систему защиты от влаги.
В спецификации проекта следует предусмотреть требования к:
Усиленной влагозащитной упаковке
Использованию влагопоглотителей и индикаторов влажности
Проверке изоляции после доставки
Инструкциям по хранению на объекте
Процедурам очистки и сушки перед вводом в эксплуатацию
Функциональной проверке вентиляторов и терморегуляторов
Анализ рисков при закупке: четыре коммерческих предложения, требующих углубленного рассмотрения
Риск первый: Чрезвычайно короткий срок поставки без дополнительных условий
Поставщик предлагает доставку за 20 или 25 дней, но не учитывает время на согласование чертежей, поставку специальных материалов, присутствие заказчика при заводских приемо-сдаточных испытаниях (FAT) или упаковку.
График может быть рассчитан только с учетом времени непосредственного производства в цеху.
Риск второй: Формулировка «Испытания по стандарту IEC» без перечня испытаний
Общая фраза не гарантирует, что будут проведены все испытания, ожидаемые покупателем.
Требуйте детальный перечень (по пунктам) приемо-сдаточных, типовых и специальных испытаний, а также информацию о порядке присутствия заказчика при их проведении.
Риск третий: Формулировка «Морская упаковка» без описания деталей упаковки
Запросите описание упаковки, перечень комплектующих, чертежи упаковки и фотографии процесса погрузки.
Для крупных трансформаторов запросите информацию о транспортных опорах, точках строповки и расположении центра тяжести.
Риск четвертый: Низкая стоимость перевозки до подтверждения габаритов
Стоимость перевозки, заявленная до окончательного утверждения общего вида (GA) и конструкции упаковки, как правило, является предварительной.
Нестандартные габариты, превышение веса или необходимость замены стандартного контейнера на платформу типа Flat Rack могут существенно увеличить итоговую стоимость доставки.
Что должны подтвердить покупатели перед подписанием контракта?
Письменный график поставок должен охватывать шесть областей.
Технический объем
Подтвердите мощность, первичное и вторичное напряжение, частоту, векторную группу, импеданс, диапазон отводов, потери, повышение температуры, метод охлаждения, уровень изоляции, условия на объекте и комплектующие.
Объем поставок
Подтвердите начальную точку выполнения заказа, период утверждения чертежей, период изготовления, дату заводских приемочных испытаний (FAT), дату упаковки, дату отгрузки с завода и ожидаемую дату отгрузки.
Объем испытаний
Подтвердите применимые требования IEC 60076 к испытаниям трансформаторов, перечень плановых испытаний, метод контроля заводских приемочных испытаний (FAT), инспекцию третьей стороной, формулировку отчета и критерии приемки.
Объем упаковки
Подтвердите отгрузку в собранном или разобранном виде, защиту от влаги, защиту от коррозии, ящики для комплектующих, требования к древесине, крепление при транспортировке и маркировку упаковки.
Объем отгрузки
Подтвердите торговые условия, порт погрузки, порт назначения, тип контейнера, страхование, ответственность за разгрузку, подъем на объекте и условия внутренней транспортировки.
Объем документации
Подтвердите сроки предоставления чертежей, технических паспортов, протоколов испытаний, упаковочных листов, сертификатов, руководств, монтажной документации и списков запасных частей.
Часто задаваемые вопросы
Каковы стандартные сроки производства трансформатора?
Срок выполнения заказа зависит от номинальной мощности, класса напряжения, материалов, комплектующих, объема испытаний и производственных мощностей завода. Покупателям рекомендуется запрашивать график выполнения основных этапов работ, а не ориентироваться только на общую продолжительность процесса.
Обязательно ли покупателю ехать в Китай для проведения заводских приемочных испытаний (FAT)?
Нет. Присутствовать при испытаниях можно лично, через уполномоченную третью сторону или дистанционно по видеосвязи (согласно согласованной процедуре). Способ проведения следует утвердить до размещения заказа.
Входят ли испытания на превышение температуры в стандартный перечень приемо-сдаточных испытаний по стандарту IEC?
Не следует полагать, что они включены, только на основании фразы «испытания проводятся согласно IEC» в коммерческом предложении. Перечень испытаний должен быть четко определен в технической спецификации и договоре.
Можно ли транспортировать масляный трансформатор полностью заполненным маслом?
Некоторые трансформаторы малой и средней мощности можно перевозить полностью заполненными маслом. Решение зависит от габаритов, конструкции уплотнений, ограничений при транспортировке и требований пункта назначения. Для крупногабаритных трансформаторов может потребоваться демонтаж части комплектующих или изменение условий перевозки.
Почему для сухих трансформаторов требуется усиленная упаковка для морской перевозки?
Обмотки и изоляционная система могут впитывать влагу во время длительной транспортировки, хранения в условиях повышенной влажности и многократных перегрузок. Использование влагозащитных барьеров, осушителей и индикаторов влажности снижает этот риск.
На каком этапе следует согласовывать способ транспортировки?
Вопрос транспортировки необходимо проработать до окончательного утверждения габаритного чертежа (GA). Габариты, вес, а также ограничения, связанные с разборкой и подъемом оборудования, могут повлиять на конструктивное исполнение.
Является ли стоимость перевозки, указанная в коммерческом предложении, окончательной?
До тех пор, пока не будут утверждены габариты упаковки, вес брутто, порт отправления и тип контейнера, стоимость перевозки обычно носит оценочный характер. В предложении должны быть указаны срок действия цены на перевозку и условия ее возможного пересмотра.
Можно ли отгрузить трансформатор сразу после утверждения результатов заводских испытаний (FAT)?
Поставщику еще предстоит оформить отчеты, устранить замечания (если они были), выполнить упаковку, подготовить документацию и забронировать место на судне. Утверждение результатов FAT — это лишь один из этапов, а не завершение процесса поставки.
Призыв к действию
Для запроса на трансформатор с масляным охлаждением, сухой трансформатор, распределительный трансформатор или комплектную подстанцию предоставьте следующую информацию:
Номинальная мощность
Первичное и вторичное напряжение
Частота
Группа векторов
Диапазон отводов
Условия монтажа
Спецификация IEC или проектная спецификация
Требования к контролю за заводскими приемочными испытаниями (FAT)
Страна и порт назначения
Требуемая дата прибытия
На основе этих данных производитель может подготовить план, специфичный для проекта, охватывающий сроки изготовления трансформатора, контроль за заводскими приемочными испытаниями (FAT), экспортную упаковку трансформатора и рекомендуемый способ доставки.
Четко определенный план поставок позволяет команде по закупкам сравнивать поставщиков по возможностям выполнения работ, а не только по цене оборудования.
