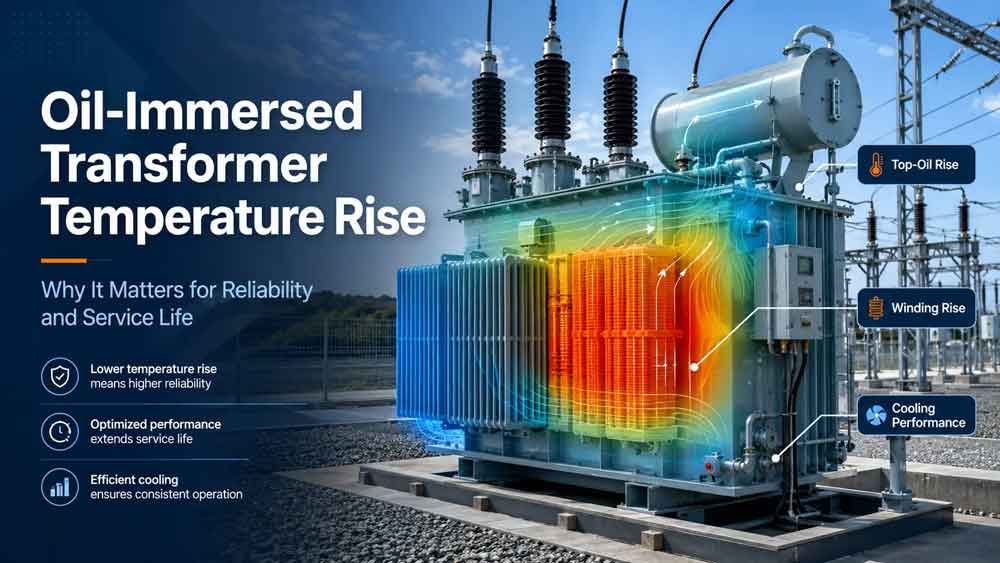

1,240 Превышение температуры масляного трансформатора: почему это важно
2026-07-27
Узнайте, как превышение температуры масляного трансформатора влияет на срок службы изоляции, допустимую нагрузку, результаты заводских приемочных испытаний (FAT), требования к экспортному оборудованию и надежность.
Два масляных трансформатора могут иметь одинаковую номинальную мощность (в кВА), но вести себя совершенно по-разному после ввода в эксплуатацию. Один может стабильно работать в непрерывном производственном цикле, тогда как другой — приближаться к порогу срабатывания аварийной сигнализации по температуре во время пиковых нагрузок, несмотря на идентичные данные на заводских табличках (мощность, коэффициент трансформации, группа соединения обмоток, код системы охлаждения).
Разница часто кроется именно в показателе превышения температуры: величине, на которую температура масла и обмоток превышает температуру окружающего воздуха при заданных условиях нагрузки и охлаждения.
Для EPC-подрядчика или владельца предприятия этот параметр определяет запас по нагрузке, скорость старения изоляции, периодичность технического обслуживания и риски вынужденных остановок. Менеджеру по закупкам этот показатель помогает понять, основано ли коммерческое предложение на сбалансированном тепловом расчете или же на чрезмерной экономии материалов.
Стандарт IEC 60076-2 распространяется на трансформаторы с жидкостным заполнением, классифицирует системы охлаждения, устанавливает предельно допустимые значения превышения температуры и описывает методики соответствующих испытаний. Поэтому данный стандарт является основным документом, на который опираются при включении гарантийных обязательств по тепловым характеристикам в технические требования проекта.
Почему повышение температуры является проблемой при закупке
Повышение температуры часто рассматривается после оформления заказа. Это слишком поздно.
Трансформатор достигает теплового равновесия, когда внутреннее тепловыделение равно внешнему теплоотводу. Если потери в обмотках, паразитные потери, циркуляция масла, площадь радиатора, вентиляция корпуса или температура окружающей среды недооценены, устройство может пройти базовые электрические проверки, но иметь небольшой запас прочности на объекте.
Возможные последствия включают в себя срабатывание сигнализации о высокой температуре, ограничения нагрузки в жаркую погоду, ускоренное старение масла и бумаги, снижение перегрузочной способности и споры о том, перегружено ли устройство или имеет недостаточную расчетную мощность.
В полном коммерческом предложении должны быть указаны гарантированное повышение температуры верхнего слоя масла, повышение температуры обмоток, метод охлаждения, эталонные условия окружающей среды, допуски и подтверждающие данные испытаний.
Откуда берется тепло трансформатора
Трансформатор нагревается неравномерно. Медные потери возрастают с увеличением тока нагрузки. Потери в сердечнике сохраняются при каждом включении устройства. Паразитный магнитный поток может нагревать зажимы, стенки бака, провода и конструктивные элементы. Ограниченный поток масла может создавать локальные зоны перегрева, даже если средняя температура масла кажется приемлемой.
Следует отдельно рассмотреть три показателя:
Повышение температуры масла в верхней части обмотки показывает, насколько эффективно масляный контур, бак и радиаторы отводят тепло.
Среднее повышение температуры обмотки обычно определяется на основе измерений сопротивления.
Температура горячей точки относится к самой горячей локальной области внутри обмотки. Она тесно связана с локальным старением изоляции, но не совпадает со средней температурой обмотки.
Работа CIGRE определяет температуру горячей точки обмотки как критический параметр для оценки теплового состояния и перегрузочной способности. Ее работа по мониторингу состояния также связывает старение бумаги с температурой горячей точки, влажностью и сохранностью масла.
Влияние повышения температуры на срок службы
Целлюлозная изоляция проводников — ключевой элемент, определяющий срок службы оборудования. При сильном износе изоляции ее замена обычно требует капитального ремонта в заводских условиях.
Высокая температура ускоряет процессы химического старения. На скорость этого процесса также влияют влажность, содержание кислорода, состояние масла, режим нагрузки и свойства изоляционного материала, поэтому по одному лишь показателю температуры невозможно точно предсказать срок службы. Тем не менее, повторяющиеся тепловые перегрузки сокращают ресурс изоляции быстрее, чем эксплуатация с достаточным запасом по охлаждению.
Именно поэтому влияние повышения температуры на срок службы трансформатора следует оценивать с учетом реальных условий эксплуатации. Поставщику необходимо знать характер нагрузки (непрерывная или циклическая), частоту пусков крупных электродвигателей, наличие гармоник от частотно-регулируемых приводов (ЧРП) или выпрямителей, а также максимальную температуру окружающей среды, условия вентиляции в месте установки и планы по увеличению нагрузки.

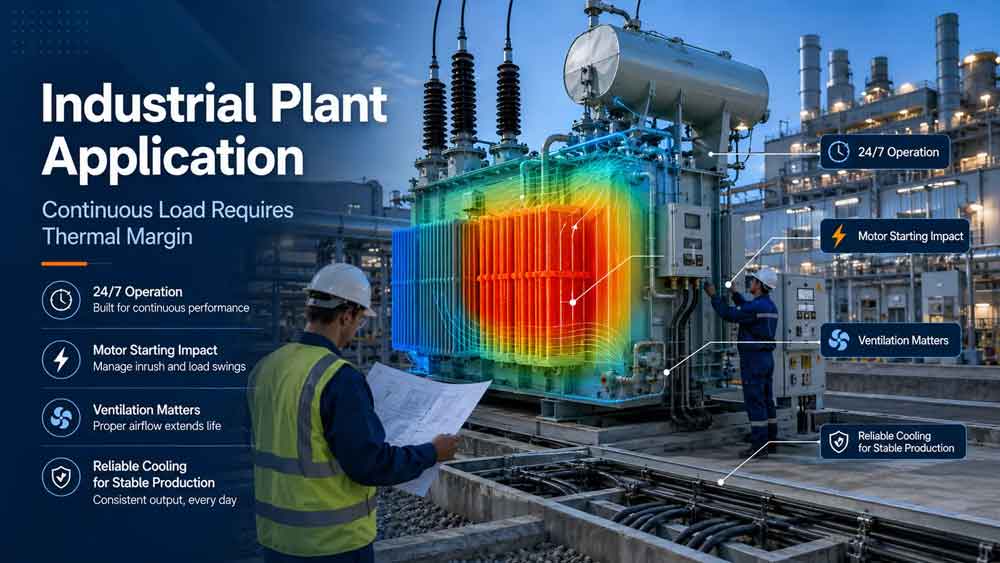

Инженерный сценарий № 1: Непрерывное промышленное производство
Рассмотрим трансформатор мощностью 2000 кВА (11 кВ / 0,4 кВ), питающий технологическую установку, работающую в круглосуточном режиме. Средняя нагрузка составляет 75–85%, однако при смене рабочих смен происходит запуск нескольких крупных электродвигателей. Трансформатор установлен на частично закрытой подстанции, где в дневное время наблюдается высокая температура окружающей среды.
Одной лишь номинальной мощности (кВА) недостаточно. Тепловой расчет должен учитывать частоту пусков двигателей, гармоники, вентиляцию помещения, зазоры вокруг корпуса и возможное расширение производственной линии в будущем.
Заказчику следует потребовать твердых гарантий тепловых характеристик трансформатора и убедиться, что конфигурация радиаторов соответствует условиям объекта. Установка радиаторов большей площади, использование обмоток с пониженными потерями, улучшенная система масляных каналов или выбор трансформатора большей мощности могут обойтись дешевле, чем постоянное снижение допустимой нагрузки и перерывы в производстве.

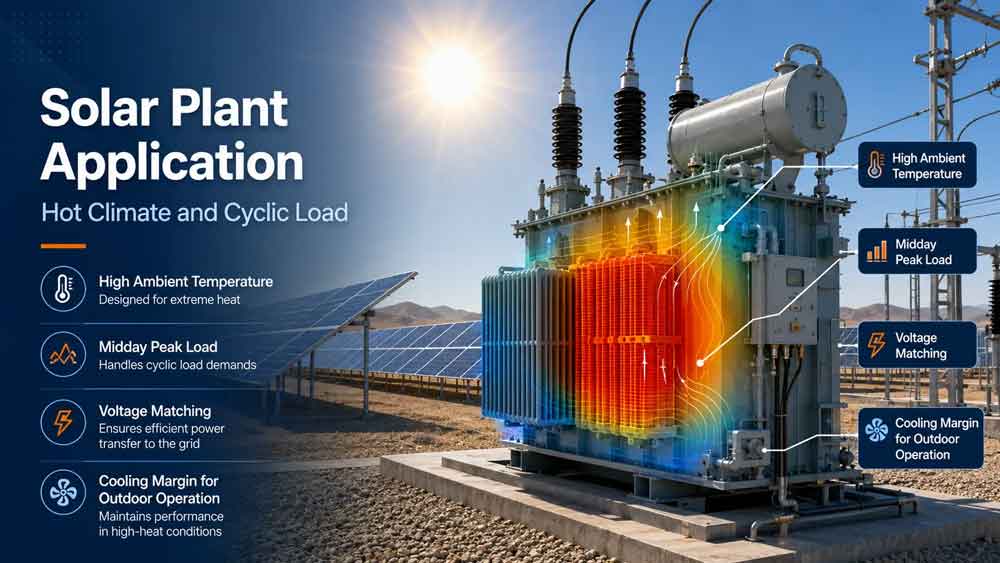

Инженерный сценарий № 2: Повышающий трансформатор для солнечной электростанции
Трансформатор солнечной электростанции может работать в условиях низкой утренней нагрузки, пиковой нагрузки в середине дня, резких колебаний выработки из-за облачности и высокой температуры наружного воздуха, совпадающей по времени с пиком генерации.
Проектировщикам необходимо проанализировать суточный график нагрузки, гармоники инверторов, высоту над уровнем моря, интенсивность солнечного излучения, компоновку оборудования и диапазон регулирования напряжения. Внутри комплектной подстанции тепло, выделяемое соседними отсеками распределительного устройства, может повышать локальную температуру воздуха вокруг трансформатора.
При выборе трансформатора для жаркого климата требования к превышению температуры над окружающей средой (температурному напору) следует рассматривать в комплексе с максимальной температурой воздуха. Низкое значение допустимого превышения температуры не компенсирует плохую вентиляцию, а оборудование, рассчитанное на умеренный климат, может утратить полезный запас по нагрузке при установке в более жарких условиях.
Конструктивные особенности, определяющие тепловые характеристики
Тепловые характеристики определяются всей конструкцией в целом, а не добавлением дополнительного объема масла после завершения производства.
Ключевыми факторами являются: сечение проводников, плотность тока, геометрия обмоток, масляные каналы, потери в сердечнике, контроль добавочных потерь, габариты бака, площадь поверхности радиаторов, объем масла и расположение выводов.
При системе охлаждения ONAN циркуляция масла и движение наружного воздуха происходят естественным образом. На эффективность теплоотдачи влияют такие параметры, как расстояние между радиаторами, монтажные зазоры, состояние лакокрасочного покрытия и возможная рециркуляция горячего воздуха вокруг бака.
Покупателям следует рассматривать гарантированные потери и значения превышения температуры в комплексе. Выбор более дешевого варианта с высокими потерями под нагрузкой и недостаточным запасом по площади радиаторов может привести к неудовлетворительным результатам в течение жизненного цикла оборудования.

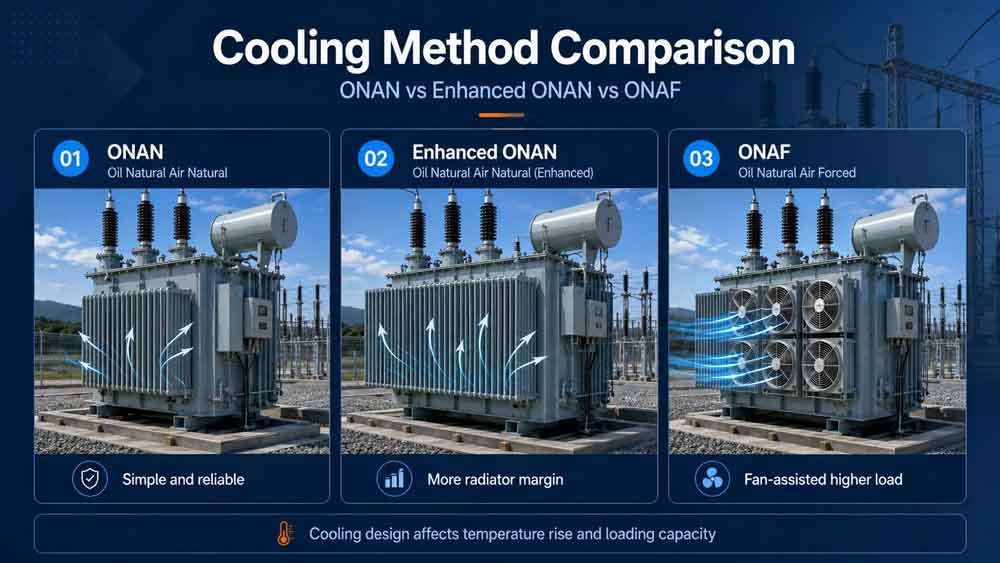

Сравнение типов охлаждения: ONAN, улучшенный ONAN и ONAF
Стандартная система охлаждения ONAN отличается простотой и надежностью; она подходит для многих распределительных трансформаторов. Она не зависит от работы вентиляторов и, как правило, требует меньше вспомогательного обслуживания.
В улучшенной версии ONAN для получения запаса по тепловой мощности без использования вентиляторов применяются радиаторы большей площади, оптимизированные масляные каналы или активные части с пониженными потерями. Это обычно влечет за собой увеличение габаритов, расхода материалов или стоимости.
Система ONAF предусматривает использование вентиляторов для принудительного обдува, что позволяет эксплуатировать трансформатор при более высоких нагрузках. Это дает возможность уменьшить требуемую площадь радиаторов для достижения максимальной мощности, однако вентиляторы, системы управления, датчики, вспомогательное электропитание и необходимость технического обслуживания становятся факторами, влияющими на общую надежность.
Покупателю следует сравнивать номинальную мощность (при естественном охлаждении), мощность при работе вентиляторов, потери, допустимые условия окружающей среды (температуру и высоту установки), резервирование вентиляторов, а также характеристики при отсутствии вспомогательного питания.
Для установки внутри помещений с повышенными требованиями к пожарной безопасности могут подойти сухие трансформаторы. Масляные трансформаторы часто обеспечивают более эффективный теплоотвод и меньшую стоимость в пересчете на кВА, что делает их предпочтительными для наружных подстанций и условий с высокими постоянными нагрузками. Окончательный выбор конфигурации должен основываться на стратегии пожарной безопасности, конструкции корпуса, возможностях технического обслуживания и стоимости установки.
Риски при закупке, скрытые в коммерческом предложении
Первый риск — сравнение предложений исключительно по номинальной мощности (кВА) и цене. Два предложения могут предусматривать одинаковую номинальную мощность, но различаться по материалу проводников, уровню потерь, площади поверхности радиаторов, объему масла, температурным характеристикам и объему испытаний.
Второй риск — согласие с формулировкой «превышение температуры согласно стандарту МЭК (IEC)» без уточнения конкретной редакции стандарта, гарантированных значений, условий охлаждения, расчетной температуры окружающей среды и методики испытаний.
Третий риск — принятие отчета о типовых испытаниях, не соответствующего предлагаемому оборудованию. Отчет должен отражать характеристики предлагаемого изделия: номинальную мощность, систему охлаждения, уровень потерь, конструкцию обмоток и конфигурацию радиаторов.
Четвертый риск — отсутствие в спецификации на закупку требования о проведении испытаний на превышение температуры. Испытания на превышение температуры не проводятся автоматически для каждого изделия. Если риски проекта требуют этого, данное условие должно быть включено в запрос предложений (RFQ), заказ на поставку, план контроля и испытаний, а также в программу заводских приемочных испытаний (FAT).
Пятый риск — игнорирование таких факторов, как высота установки над уровнем моря, вентиляция помещения, воздействие солнечного излучения и наличие гармоник. Эти условия могут снизить эффективность охлаждения или увеличить внутренние потери.

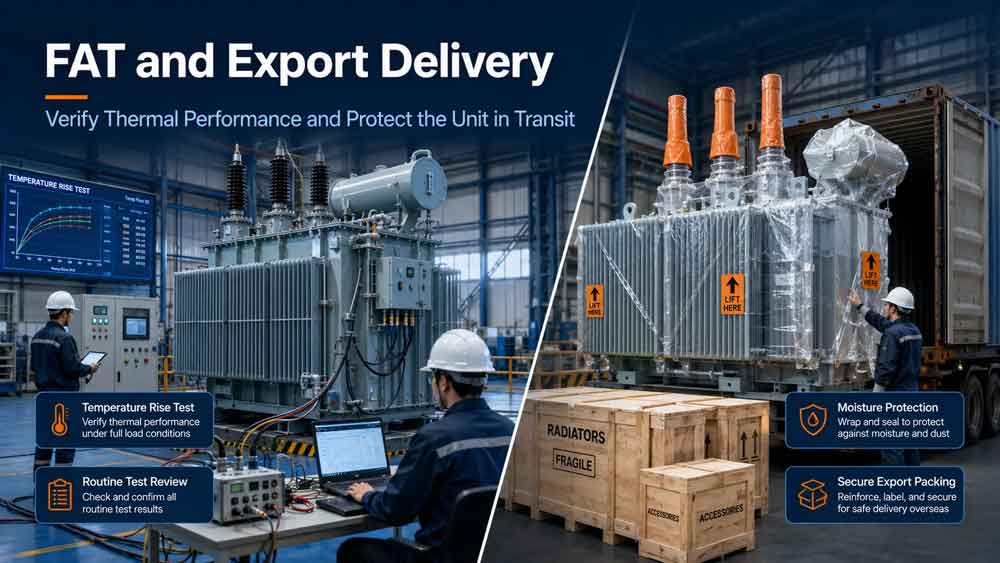

Требования к заводским приемо-сдаточным испытаниям (FAT) и стандартным испытаниям
На практике требования к заводским приемо-сдаточным испытаниям (FAT) для маслонаполненных трансформаторов разделяют стандартные электрические проверки и тепловые испытания.
Программа стандартных испытаний обычно включает проверку сопротивления обмоток, коэффициента трансформации и сдвига фаз, полного сопротивления и потерь короткого замыкания, потерь и тока холостого хода, диэлектрических характеристик, работы вспомогательного оборудования и данных заводской таблички.
Испытание на превышение температуры маслонаполненного трансформатора согласно стандарту IEC 60076 должно проводиться, если это предусмотрено условиями контракта. В ходе FAT заказчик или инспектор должен проверить:
метод нагружения при испытании и режим охлаждения;
установившуюся температуру верхних слоев масла;
зафиксированные значения сопротивления в холодном и нагретом состояниях;
расчетное среднее превышение температуры обмоток;
измерение температуры окружающей среды;
измеренные потери и калибровку измерительных приборов;
соответствие конструкции испытуемого изделия поставляемому оборудованию.
Стандарт IEC 60076-2 устанавливает предельные значения и методы испытаний, однако критерии приемки должны быть определены в рамках конкретного проекта.
При проведении FAT в удаленном режиме следует запрашивать трансляцию показаний приборов в реальном времени, подтверждение серийных номеров, показания с фиксацией времени, сканированные копии протоколов испытаний и четкое изображение испытательной установки.
Согласование параметров напряжения и тепловые риски
Согласование параметров напряжения подразумевает нечто большее, чем просто выбор номинала 10, 11, 20 или 33 кВ.
Поставщику также необходимы данные о максимальном рабочем напряжении системы, диапазоне регулирования напряжения (отпайках), частоте, группе соединения обмоток, схеме заземления нейтрали, уровне изоляции, способе заземления, колебаниях напряжения и характеристиках нагрузки.
Эксплуатация с несоответствием напряжения и частоты может привести к чрезмерному магнитному потоку и перегреву. Поэтому в утвержденном техническом описании (даташите) должны быть взаимоувязаны напряжение, частота, положение отпаек, гарантированные потери и тепловые характеристики.
Экспортная упаковка и международная доставка
Ненадлежащая подготовка к транспортировке может свести на нет результаты успешных заводских испытаний трансформатора.
Поставщик должен определить условия транспортировки: в полностью собранном виде, со снятыми радиаторами, с маслом на рабочем уровне, с частичным сливом масла или с применением иных защитных мер. Открытые фланцы должны быть герметично закрыты. Снятые радиаторы, вводы, вентиляторы, измерительные приборы и комплектующие требуют маркировки ящиков и защиты от влаги.
Подготовка к экспорту должна включать антикоррозийную защиту, герметичную упаковку вспомогательного оборудования, защиту прокладок, нанесение маркировки мест строповки и центра тяжести, инструкции по хранению, процедуры заливки масла и удаления воздуха, фотографии готовой упаковки и отчеты о загрузке контейнера. Для грузов с повышенным риском могут быть предусмотрены индикаторы удара или наклона. Перед подачей напряжения на оборудование после его доставки необходимо проверить наличие утечек, повреждений радиаторов, смещенных комплектующих, трещин на втулках, следов намокания упаковки, признаков ударных воздействий и перекрытия вентиляционных каналов.
Что покупателю следует включить в запрос коммерческого предложения (RFQ)
Направьте производителю следующую информацию:
номинальная мощность и перспективы расширения;
уровни первичного и вторичного напряжения;
наибольшее рабочее напряжение системы и уровень изоляции;
частота, группа соединения обмоток и диапазон регулирования напряжения (ответвления);
максимальная температура окружающей среды и высота установки над уровнем моря;
схема установки и система вентиляции;
профиль нагрузки и данные о гармониках;
требуемое превышение температуры обмоток и верхних слоев масла;
способ охлаждения и уровень резервирования;
гарантированные потери;
требования к испытаниям согласно стандарту IEC 60076-2;
объем приемо-сдаточных, типовых и специальных испытаний;
этапы заводских приемочных испытаний (FAT), требующие присутствия заказчика и проверки документации;
условия упаковки, хранения и транспортировки.
Часто задаваемые вопросы
Каков допустимый перепад температур для трансформаторов с масляным охлаждением?
Единого значения для каждого проекта не существует. Гарантия зависит от применимого стандарта, системы изоляции, метода охлаждения, условий окружающей среды и условий контракта. В техническом паспорте должны быть указаны отдельные пределы для верхнего слоя масла и обмоток, а также ссылка на IEC 60076-2, где это применимо.
Является ли перепад температур тем же самым, что и рабочая температура?
Нет. Перепад температур — это повышение температуры выше температуры окружающей среды. Фактическая рабочая температура складывается из температуры окружающей среды и перепада температур трансформатора.
Является ли испытание на перепад температур стандартным испытанием?
Обычно оно рассматривается как типовое или специальное испытание, а не как стандартное испытание для каждого устройства. Покупатели, требующие контролируемой термической проверки, должны указать испытание на перепад температур трансформатора в запросе предложений и заказе на покупку.
Может ли трансформатор большей мощности решить все проблемы перегрева?
Нет. Увеличение мощности не устраняет плохую вентиляцию, засорение радиаторов, чрезмерные гармоники, неправильные условия напряжения и частоты, ограниченный поток масла или неисправные системы охлаждения.
Какие документы следует проверить перед отгрузкой?
Ознакомьтесь с утвержденными чертежами, техническим паспортом, результатами измерений потерь и импеданса, протоколами плановых испытаний, данными о повышении температуры (при необходимости), сертификатами на комплектующие, отчетами о смазочных материалах, упаковочными листами, инструкциями по консервации и протоколом приемочных испытаний.
