Шаблон запроса предложений по трансформаторам: Какую информацию должны подготовить покупатели?

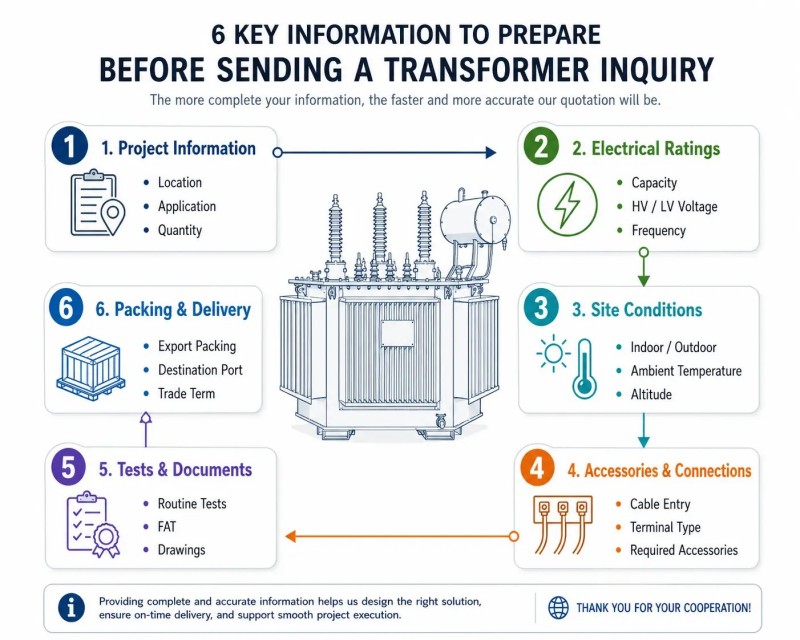

Предоставьте основную информацию о проекте.

Запрос информации о трансформаторе от профессионала следует начинать с изучения предыстории проекта.

Предоставлять:

• Название проекта
• Страна проекта
• город или регион установки
• Приложение
• Необходимое количество
• Планируемая дата доставки
• порт назначения
• Место завершения проекта

Типичные области применения включают:

• Распределение электроэнергии на заводе
• Коммерческие здания
• Больницы
• центры обработки данных
• водоочистные сооружения
• Шахты
• Цементные заводы
• металлургические заводы
• солнечные электростанции
• ветроэнергетические проекты
• Распределительные сети коммунальных предприятий
• Подстанции EPC

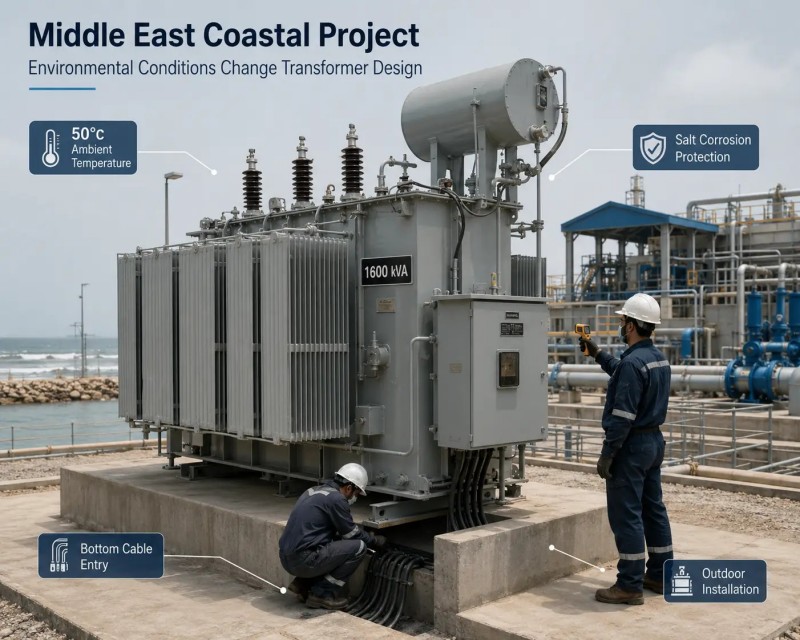

Информация о проекте помогает заводу определить, требуется ли для устройства стандартная распределительная схема, конструкция для тяжелых условий эксплуатации в промышленности, конструкция с низкими потерями, коррекция для работы на большой высоте или усиленная защита от коррозии.

Трансформатор с масляным охлаждением мощностью 1000 кВА, установленный в коммерческом районе города, может не иметь того же корпуса, покрытия, фитингов или уплотнения, что и трансформатор, установленный на удаленном горнодобывающем предприятии.

Укажите номинальную мощность или данные о нагрузке системы электроснабжения.

Мощность трансформатора обычно указывается в кВА или МВА.

К распространенным рейтингам распределения относятся:

• 100 кВА
• 250 кВА
• 500 кВА
• 630 кВА
• 800 кВА
• 1000 кВА
• 1250 кВА
• 1600 кВА
• 2000 кВА
• 2500 кВА

После завершения проектирования укажите требуемую номинальную мощность трансформатора напрямую.

Если окончательное определение вместимости еще не завершено, предоставьте следующую информацию:

• Суммарная подключенная нагрузка
• Максимальный спрос
• фактор разнообразия
• коэффициент мощности
• процент нагрузки двигателя
• Максимальная мощность двигателя
• Способ запуска двигателя
• Частотно-регулируемый привод, выпрямитель, ИБП или процент нелинейной нагрузки
• План расширения на будущее

Рассмотрим перерабатывающий завод с подключенным оборудованием мощностью 900 кВт. Оборудование работает не одновременно. Если максимальная потребляемая мощность составляет 650 кВт, коэффициент мощности равен 0,85, а требуется 15% запас по мощности, то трансформатор следует выбирать, исходя из потребляемой мощности, коэффициента мощности и запаса по мощности, а не только из подключенной нагрузки.

Для больших нагрузок от электродвигателей также следует предусмотреть:

• Максимальная мощность двигателя
• Прямой пуск, плавный пуск или пуск с частотно-регулируемым приводом
• Старты в час
• Допустимое падение напряжения при запуске

Эта информация влияет на расчет размеров трансформаторов для промышленных нагрузок и выбор импеданса.

Укажите как высоковольтное, так и низковольтное напряжение.

Несоответствие напряжения — одна из наиболее распространенных ошибок в радиочастотных запросах.

Предоставлять:

• Номинальное высоковольтное напряжение
• Номинальное напряжение низкого напряжения
• Максимальное напряжение для оборудования
• Напряжение промежуточной обмотки, при необходимости.
• Повышение или понижение в должности
• Диапазон колебаний напряжения в сети

Типичные коэффициенты напряжения включают:

• 10 кВ / 0,4 кВ
• 11 кВ / 0,415 кВ
• 20 кВ / 0,4 кВ
• 22 кВ / 0,415 кВ
• 33 кВ / 0,415 кВ
• 33 кВ / 11 кВ
• 0,8 кВ / 33 кВ
• 0,69 кВ / 33 кВ

Не следует считать, что номинальное напряжение 10 кВ взаимозаменяемо с номинальным напряжением 11 кВ.

Конструкция обмоток, изоляторов, зазоров, согласования изоляции и испытательного напряжения зависят от номинального и максимального напряжения оборудования .

Для низковольтной стороны также требуется точное значение. Термин «система 400 В» может относиться к:

• 380 В
• 400 В
• 415 В
• 433 В
• 440 В
• 480 В
• 690 В

Трансформатор, рассчитанный на 400 В, нельзя рассматривать как устройство на 415 В путем изменения паспортной таблички.

Перед утверждением проекта необходимо обеспечить надлежащее согласование напряжения трансформатора .

Подтвердите частоту, фазу и расположение нейтрали.

Предоставлять:

• 50 Гц или 60 Гц
• Однофазный или трехфазный
• Трехпроводная или четырехпроводная система
• Требуется ли нейтраль низкого напряжения?
• Необходимо ли вывести на первый план нейтрального человека
• метод заземления нейтрали
• Требования к трансформатору тока нейтрали

Для трансформаторов с частотой 50 Гц и 60 Гц могут потребоваться разные параметры магнитной конструкции.

Частота влияет на плотность магнитного потока в сердечнике, потери, ток возбуждения и повышение температуры. В устройстве, рассчитанном на 60 Гц, при неправильной эксплуатации на частоте 50 Гц может наблюдаться переизбыток магнитного потока.

В запросе предложений должно быть четко указано: трансформатор 50 Гц. или трансформатор 60 Гц.

Укажите название группы Vector.

К распространенным группам переносчиков относятся:

• Дин11
• Дин5
• Yyn0
• YNd11
• YNyn0
• Yd11

Трансформатор Dyn11 широко используется в распределительных системах, но он не является универсальным вариантом по умолчанию.

Группа векторов затрагивает:

• Фазовый сдвиг HV-LV
• Нейтральная доступность
• Путь тока нулевой последовательности
• Координация защиты
• Гармоническое исполнение
• Параллельная работа

Если новый агрегат будет работать параллельно с существующим трансформатором, необходимо обеспечить следующее:

• Существующая трансформаторная мощность
• Коэффициент напряжения
• Группа векторов
• Процентное сопротивление
• Диапазон кранов
• Фотография таблички с названием

Два трансформатора с разными группами векторов не следует соединять параллельно.

Подтвердите диапазон ответвлений и тип переключателя ответвлений.

К распространенным диапазонам ответвлений, не подключенных к электросети, относятся:

• ±2 × 2,5%
• ±5%
• +2,5% / -7,5%
• Диапазоны, специфичные для проекта

Укажите требуемый метод регулирования:

• Переключатель ответвлений вне цепи
• Устройство переключения ответвлений под нагрузкой
• Регулировка напряжения при обесточивании
• Автоматическая регулировка напряжения под нагрузкой

В стандартных распределительных трансформаторах часто используется переключатель ответвлений, срабатывающий вне цепи. Его положение можно изменить только при обесточивании трансформатора.

Для проектов с широкими колебаниями напряжения в сети и строгой стабильностью низковольтного напряжения может потребоваться трансформатор с переключением ответвлений под нагрузкой .

Оборудование OLTC изменяет стоимость трансформатора, его габариты, систему управления, потребности в техническом обслуживании и сроки поставки. Его следует указать на этапе запроса коммерческого предложения.

Укажите требуемое сопротивление.

Процентное сопротивление может быть указано следующим образом:

• 4%
• 4,5%
• 5%
• 6%
• Расчетная стоимость проекта

Импеданс трансформатора влияет на ожидаемый ток короткого замыкания и регулирование напряжения.

Более низкое сопротивление обычно означает:

• Более высокий ток короткого замыкания
• Более низкое внутреннее падение напряжения
• Повышенные требования к отключающей способности распределительных устройств, расположенных ниже по потоку.

Более высокое сопротивление обычно означает:

• Более низкий ток короткого замыкания
• Более значительное падение напряжения при полной нагрузке.
• Возможные ограничения при запуске двигателя

После завершения консультантом по проектированию, закупкам и строительству (EPC) исследования короткого замыкания, указанное сопротивление должно быть включено в запрос предложений (RFQ).

Если сопротивление не указано, производитель может рекомендовать значение, основанное на практике IEC, мощности, напряжении и области применения, но окончательное значение должно быть утверждено инженером проекта.

Определите требования к потерям, повышению температуры и эффективности.

В запросе предложений следует указать, ориентирован ли проект в первую очередь на цену покупки или на эксплуатационные расходы за весь срок службы.

Возможные требования включают:

• Потери холостого хода
• Потеря нагрузки
• Полная потеря
• Ток холостого хода
• Предел повышения температуры
• Уровень звука
• Класс эффективности
• Коэффициент нагрузки при оценке

Трансформатор с низкими потерями может иметь более высокую первоначальную цену, но более низкие долгосрочные затраты на электроэнергию.

Это важно для объектов, работающих непрерывно, таких как:

• центры обработки данных
• Больницы
• Коммунальные сети
• Индустриальные парки
• водоочистные сооружения

Попросите поставщика указать следующее:

• Гарантированные потери при отсутствии нагрузки
• Гарантированные потери нагрузки при заданной температуре
• Ток холостого хода
• повышение температуры
• Уровень звукового давления

Гарантированные значения должны соответствовать окончательному протоколу испытаний.

Определите необходимый тип трансформатора.

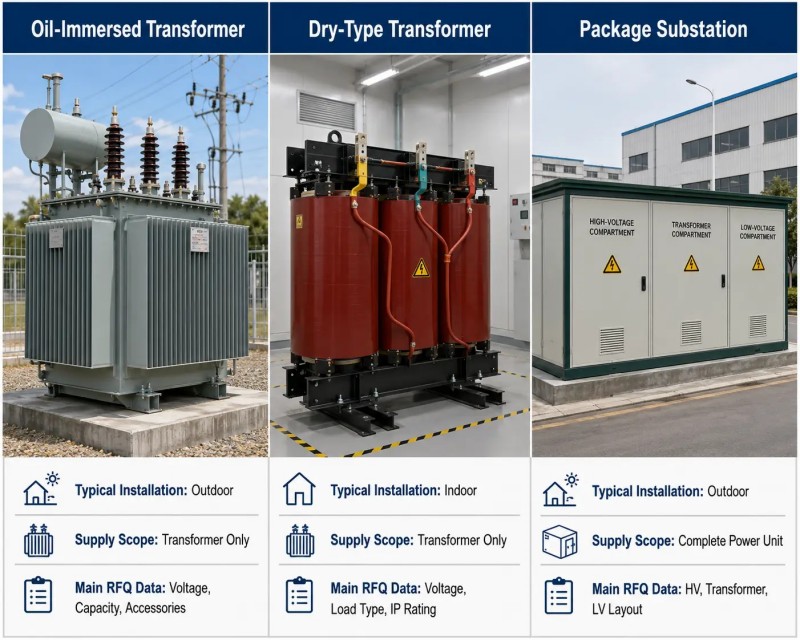

Трансформатор с масляным охлаждением

Трансформатор с масляным охлаждением обычно используется для:

• Наружная дистрибуция
• Промышленные предприятия
• Шахты
• водные проекты
• Коммунальные сети
• Подстанции
• Нагрузки большей грузоподъемности

В запросе предложений должно быть указано:

• Герметично закрытая конструкция или консерватор
• Минеральное масло или жидкость на основе натуральных эфиров
• ОНАН или другой метод охлаждения
• Стационарные или съемные радиаторы
• Индикатор уровня масла
• предохранительное устройство
• Индикация температуры масла и обмотки

Сухой трансформатор

Сухой трансформатор обычно устанавливается в:

• Коммерческие здания
• Торговые центры
• Больницы
• системы метро
• центры обработки данных
• Высотные здания
• Внутренние подстанции

Предоставлять:

• Конструкция из литой смолы или VPI
• Степень защиты корпуса IP
• Метод охлаждения
• Регулятор температуры
• Веерное расположение
• Класс пожарной безопасности и охраны окружающей среды
• Условия вентиляции помещения

Комплектная подстанция

Комплектная подстанция объединяет высоковольтную секцию, трансформатор и низковольтную секцию.

Покупатель должен предоставить:

• Схема подключения высоковольтного оборудования
• Конфигурация кольцевого главного блока или выключателя нагрузки
• метод защиты от высоковольтного напряжения
• Номинальные характеристики главного выключателя низкого напряжения
• Количество исходящих фидеров
• Требования к учету
• Требования к коррекции коэффициента мощности
• Материал корпуса
• Степень защиты IP
• Направление ввода кабеля
• Размеры фундамента

Одной лишь мощности трансформатора недостаточно для составления сметы на комплектную подстанцию .
