Какие заводские испытания следует провести перед отгрузкой трансформатора?
2026-07-17
Узнайте, какие заводские испытания трансформаторов, плановые проверки IEC 60076, контрольные точки заводских приемочных испытаний, анализ масла и проверка упаковки необходимы перед отгрузкой.
Завершение производства не означает, что трансформатор готов к отгрузке.
Эффективные предпогрузочные испытания трансформаторов должны подтвердить четыре момента:
- Изготовленное изделие соответствует утвержденным техническим характеристикам и чертежам.
- Напряжение, частота, векторная группа, диапазон ответвлений и расположение клемм указаны верно.
- Потери, импеданс и изоляционные характеристики соответствуют договорным гарантиям.
- Трансформатор можно демонтировать, упаковать и транспортировать, не теряя при этом его первоначального состояния.
Большинство споров во время заводских приемочных испытаний трансформаторов возникают не из-за отсутствия испытаний. Они возникают потому, что покупатель и производитель не согласовали стандарт испытаний, допустимые значения, контрольные точки, формат отчета или процедуру корректирующих действий до завершения производства.
Зафиксируйте техническую основу перед тестированием.
Перед началом любых заводских испытаний трансформаторов производитель и покупатель должны согласовать следующие документы:
- Утвержденный технический паспорт;
- Чертеж общего расположения;
- Чертеж клеммной колодки и кабельной коробки;
- Чертеж таблички с названием;
- Схемы электропроводки и управления;
- Список аксессуаров;
- Применимые стандарты;
- Гарантированные технические характеристики;
- План проверки и испытаний;
- Процедура FAT;
- Покупатель является свидетелем и уполномоченным лицом по удержанию товара.
Для согласования напряжений требуется более подробная информация, чем простое описание типа «трансформатор на 11 кВ».
Производитель должен подтвердить:
- Номинальное первичное напряжение;
- Номинальное вторичное напряжение холостого хода;
- Максимальное системное напряжение;
- Частота 50 Гц или 60 Гц;
- Диапазон и количество точек подключения;
- Группа векторов;
- Нейтральное расположение;
- Требования к заземлению системы.
Для проекта на 11 кВ может потребоваться напряжение 11/0,4 кВ, 11/0,415 кВ, 11/0,433 кВ или 11/0,48 кВ. Выявленное в ходе заводских приемочных испытаний несоответствие может потребовать перепроектирования обмоток, а не простой регулировки клемм.
Стандарт IEC 60076-1 охватывает большинство однофазных и трехфазных силовых трансформаторов и содержит требования, касающиеся номинальных характеристик, испытаний, транспортировки, систем сохранения жидкости, вакуумных, гидравлических и гидравлических испытаний на герметичность резервуаров. Утвержденная спецификация закупки остается окончательной основой для принятия контракта.

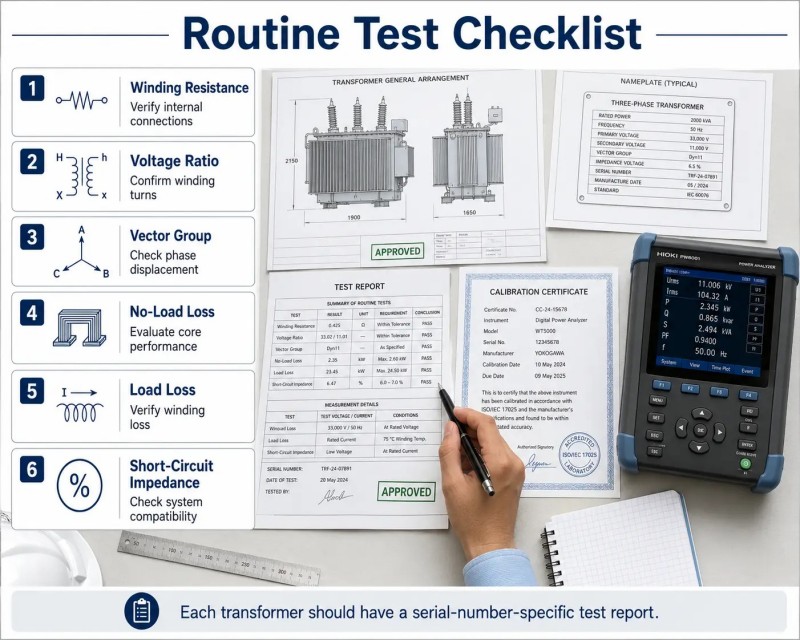

Основные плановые испытания каждого трансформатора
плановые испытания трансформаторов проводятся на каждом изготовленном экземпляре. Предыдущий протокол типовых испытаний аналогичного трансформатора не заменяет протокол плановых испытаний для текущего серийного номера.
Испытание сопротивления обмотки
Проверка сопротивления обмоток позволяет осмотреть проводники обмоток, соединения, внутренние выводы, соединения изоляторов и цепи переключателей ответвлений.
В протоколе тестирования должны быть указаны следующие сведения:
- Температура обмотки или масла;
- Показатели для каждой фазы;
- Положение касания;
- Идентификация прибора;
- Метод температурной коррекции.
Полученные значения следует сравнить с расчетными параметрами, балансом фаз и характером распределения по положениям отводов.
Отклонение от нормы может указывать на неплотное соединение, некачественную пайку, неправильный участок проводника или проблему с контактами переключателя ответвлений.
Коэффициент трансформации и тест векторной группы
Проверка коэффициента трансформации подтверждает соотношение витков обмотки. Тест векторной группы подтверждает фазовый сдвиг, полярность, последовательность фаз и маркировку клемм.
Эти проверки позволяют выявить:
- Неправильное количество витков обмотки;
- Неправильное подключение ответвления;
- Неверная идентификация терминала;
- Неверная группа векторов Dyn11, Yyn0 или другая;
- Ошибки последовательности фаз.
Для трансформаторов, предназначенных для параллельной работы, недостаточно лишь соответствия номинальной мощности и напряжения. Коэффициент трансформации, векторная группа, импеданс и характеристики отводов должны быть совместимы с существующим трансформатором.
Испытание на потери холостого хода и ток холостого хода
Испытание на потери холостого хода позволяет оценить основные характеристики и выявить проблемы, связанные с материалом сердечника, плотностью магнитного потока, конструкцией соединения и качеством сборки.
Покупателю следует ознакомиться со следующей информацией:
- Приложенное напряжение;
- Частота тестирования;
- Измеренные потери холостого хода;
- Ток холостого хода;
- Договорная гарантированная стоимость;
- Применимый допуск;
- Точность прибора.
Расчетное значение не следует представлять как результат производственных измерений.
Испытание на потери нагрузки и сопротивление короткого замыкания
Испытание на потери нагрузки позволяет проверить потери в обмотках и паразитные потери. Испытание на сопротивление короткого замыкания влияет на расчеты токов короткого замыкания, регулирование напряжения, настройки защиты и параллельную работу.
В отчете следует указать:
- Проверено положение кнопки;
- Температура обмотки;
- Для коррекции использовалась эталонная температура;
- Измеренные потери нагрузки;
- Измеренное сопротивление;
- Гарантированные значения;
- Применен испытательный ток.
Отклонение импеданса может повлиять на номинальную мощность низковольтного распределительного щита при коротком замыкании, а также на согласованность работы автоматических выключателей и защитных реле.
Испытание сопротивления изоляции
Испытание сопротивления изоляции позволяет получить базовые показатели для сравнения условий на заводе, при поставке и до подключения к электросети.
Для трансформаторов, подвергающихся длительной морской транспортировке, высокой влажности или длительному хранению на объекте, в контракте также могут быть запрошены измерения показателя поляризации, емкости или коэффициента диэлектрических потерь.
Эти измерения помогают оценить состояние, но не заменяют испытания на диэлектрическую прочность.

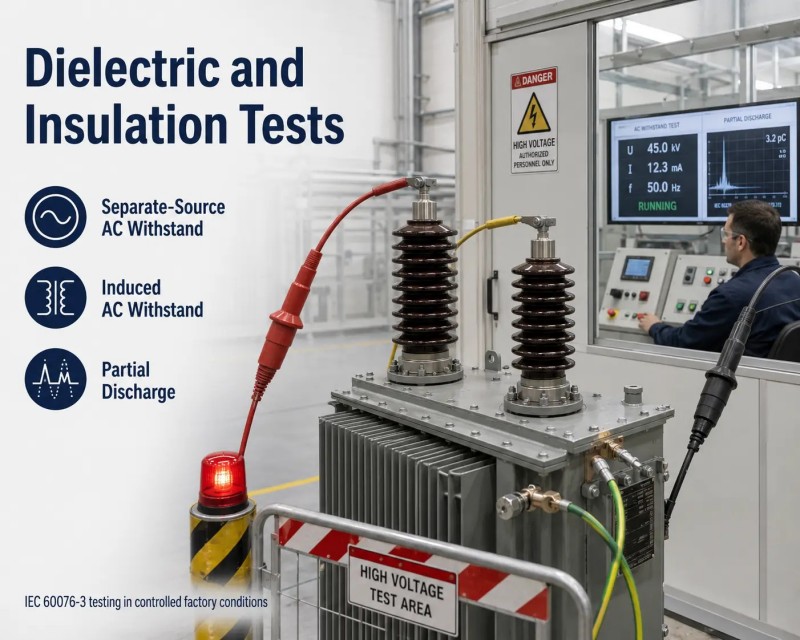

Диэлектрические и изоляционные испытания
Испытание на устойчивость к переменному току с раздельным источником питания
раздельным источником питания проверяет изоляцию между обмотками, между обмоткой и заземлением, а также между соответствующими изоляционными конструкциями.
Необходимо четко задокументировать схему проведения испытаний, метод заземления и состояние непроверенных обмоток.
Испытание на устойчивость к наведенному переменному току
Испытание на устойчивость к наведенному переменному току проверяет изоляцию между витками, между слоями и между фазами путем приложения повышенного напряжения на подходящей испытательной частоте.
Он служит иной цели, чем тест на разделение источников. Один не может заменить другой.
Испытание импульса молнии
Испытание на импульс молнии обычно рассматривается как типовое или контрактное специальное испытание. Его применение зависит от класса напряжения, уровня изоляции, проектной документации и требований заказчика.
Испытание частичного разряда
Испытание на частичный разряд особенно актуально для трансформаторов сухого типа и проектов со строгими требованиями к изоляционным характеристикам.
В процедуре заводских приемочных испытаний (FAT) следует определить измерительное напряжение, уровень фонового шума, измерительную схему и допустимый предел.
Стандарт IEC 60076-3 устанавливает требования к изоляции, диэлектрическим испытаниям, применимым уровням испытаний и внешним воздушным зазорам для силовых трансформаторов.

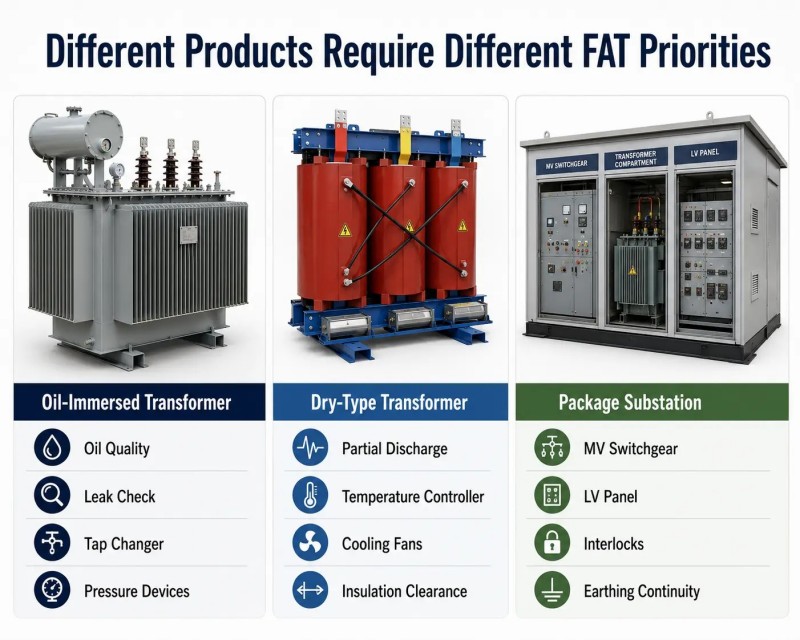

Приоритеты тестирования для различных типов трансформаторов
Трансформаторы с масляным охлаждением
Для Стандарт IEC 60076 предусматривает стандартные испытания трансформаторов с масляным охлаждением , а электрические измерения являются лишь частью области допустимых испытаний.
Завод также должен проверить:
- Давление в резервуаре и состояние герметизации;
- Сварные швы, фланцы, клапаны и втулки для устранения утечек;
- Индикатор уровня масла;
- Индикаторы температуры обмотки и масла;
- Предохранительное устройство;
- Контакты сигнализации и отключения реле Бухгольца;
- Вентиляторы, насосы и системы управления охлаждением;
- Работа переключателя ответвлений;
- Состояние изоляционного масла.
Часто запрашиваются испытание трансформаторного масла на напряжение пробоя и измерение влажности. Для более крупных или ответственных трансформаторов также может потребоваться определение коэффициента диэлектрических потерь, кислотности, поверхностного натяжения или базового анализа растворенных газов .
Стандарт IEC 60296:2020 устанавливает требования и методы испытаний для неиспользованных и переработанных минеральных изоляционных масел, предназначенных для трансформаторов и аналогичного электрооборудования. Необходимые испытания масла и предельные значения должны быть определены в договоре.
Сухие трансформаторы
При заводских приемочных испытаниях сухих трансформаторов
Диэлектрические и изоляционные испытания
Испытание на устойчивость к переменному току с раздельным источником питания
раздельным источником питания проверяет изоляцию между обмотками, между обмоткой и заземлением, а также между соответствующими изоляционными конструкциями.
Необходимо четко задокументировать схему проведения испытаний, метод заземления и состояние непроверенных обмоток.
Испытание на устойчивость к наведенному переменному току
Испытание на устойчивость к наведенному переменному току проверяет изоляцию между витками, между слоями и между фазами путем приложения повышенного напряжения на подходящей испытательной частоте.
Он служит иной цели, чем тест на разделение источников. Один не может заменить другой.
Испытание импульса молнии
Испытание на импульс молнии обычно рассматривается как типовое или контрактное специальное испытание. Его применение зависит от класса напряжения, уровня изоляции, проектной документации и требований заказчика.
Испытание частичного разряда
Испытание на частичный разряд особенно актуально для трансформаторов сухого типа и проектов со строгими требованиями к изоляционным характеристикам.
В процедуре заводских приемочных испытаний (FAT) следует определить измерительное напряжение, уровень фонового шума, измерительную схему и допустимый предел.
Стандарт IEC 60076-3 устанавливает требования к изоляции, диэлектрическим испытаниям, применимым уровням испытаний и внешним воздушным зазорам для силовых трансформаторов.
соотношение витков обмотки. Тест векторной группы подтверждает фазовый сдвиг, полярность, последовательность фаз и маркировку клемм.
Эти проверки позволяют выявить:
- Неправильное количество витков обмотки;
- Неправильное подключение ответвления;
- Неверная идентификация терминала;
- Неверная группа векторов Dyn11, Yyn0 или другая;
- Ошибки последовательности фаз.
Для трансформаторов, предназначенных для параллельной работы, недостаточно лишь соответствия номинальной мощности и напряжения. Коэффициент трансформации, векторная группа, импеданс и характеристики отводов должны быть совместимы с существующим трансформатором.
Испытание на потери холостого хода и ток холостого хода
Испытание на потери холостого хода позволяет оценить основные характеристики и выявить проблемы, связанные с материалом сердечника, плотностью магнитного потока, конструкцией соединения и качеством сборки.
Покупателю следует ознакомиться со следующей информацией:
- Приложенное напряжение;
- Частота тестирования;
- Измеренные потери холостого хода;
- Ток холостого хода;
- Договорная гарантированная стоимость;
- Применимый допуск;
- Точность прибора.
Расчетное значение не следует представлять как результат производственных измерений.
Испытание на потери нагрузки и сопротивление короткого замыкания
Испытание на потери нагрузки позволяет проверить потери в обмотках и паразитные потери. Испытание на сопротивление короткого замыкания влияет на расчеты токов короткого замыкания, регулирование напряжения, настройки защиты и параллельную работу.
В отчете следует указать:
- Проверено положение кнопки;
- Температура обмотки;
- Для коррекции использовалась эталонная температура;
- Измеренные потери нагрузки;
- Измеренное сопротивление;
- Гарантированные значения;
- Применен испытательный ток.
Отклонение импеданса может повлиять на номинальную мощность низковольтного распределительного щита при коротком замыкании, а также на согласованность работы автоматических выключателей и защитных реле.
Испытание сопротивления изоляции
Испытание сопротивления изоляции позволяет получить базовые показатели для сравнения условий на заводе, при поставке и до подключения к электросети.
Для трансформаторов, подвергающихся длительной морской транспортировке, высокой влажности или длительному хранению на объекте, в контракте также могут быть запрошены измерения показателя поляризации, емкости или коэффициента диэлектрических потерь.
Эти измерения помогают оценить состояние, но не заменяют испытания на диэлектрическую прочность.
Диэлектрические и изоляционные испытания
Испытание на устойчивость к переменному току с раздельным источником питания
раздельным источником питания проверяет изоляцию между обмотками, между обмоткой и заземлением, а также между соответствующими изоляционными конструкциями.
Необходимо четко задокументировать схему проведения испытаний, метод заземления и состояние непроверенных обмоток.
Испытание на устойчивость к наведенному переменному току
Испытание на устойчивость к наведенному переменному току проверяет изоляцию между витками, между слоями и между фазами путем приложения повышенного напряжения на подходящей испытательной частоте.
Он служит иной цели, чем тест на разделение источников. Один не может заменить другой.
Испытание импульса молнии
Испытание на импульс молнии обычно рассматривается как типовое или контрактное специальное испытание. Его применение зависит от класса напряжения, уровня изоляции, проектной документации и требований заказчика.
Испытание частичного разряда
Испытание на частичный разряд особенно актуально для трансформаторов сухого типа и проектов со строгими требованиями к изоляционным характеристикам.
В процедуре заводских приемочных испытаний (FAT) следует определить измерительное напряжение, уровень фонового шума, измерительную схему и допустимый предел.
Стандарт IEC 60076-3 устанавливает требования к изоляции, диэлектрическим испытаниям, применимым уровням испытаний и внешним воздушным зазорам для силовых трансформаторов.
Приоритеты тестирования для различных типов трансформаторов
Трансформаторы с масляным охлаждением
Для Стандарт IEC 60076 предусматривает стандартные испытания трансформаторов с масляным охлаждением , а электрические измерения являются лишь частью области допустимых испытаний.
Завод также должен проверить:
- Давление в резервуаре и состояние герметизации;
- Сварные швы, фланцы, клапаны и втулки для устранения утечек;
- Индикатор уровня масла;
- Индикаторы температуры обмотки и масла;
- Предохранительное устройство;
- Контакты сигнализации и отключения реле Бухгольца;
- Вентиляторы, насосы и системы управления охлаждением;
- Работа переключателя ответвлений;
- Состояние изоляционного масла.
Часто запрашиваются испытание трансформаторного масла на напряжение пробоя и измерение влажности. Для более крупных или ответственных трансформаторов также может потребоваться определение коэффициента диэлектрических потерь, кислотности, поверхностного натяжения или базового анализа растворенных газов .
Стандарт IEC 60296:2020 устанавливает требования и методы испытаний для неиспользованных и переработанных минеральных изоляционных масел, предназначенных для трансформаторов и аналогичного электрооборудования. Необходимые испытания масла и предельные значения должны быть определены в договоре.
Сухие трансформаторы
При заводских приемочных испытаниях сухих трансформаторов обычно HYPERLINK "https://www.hnhmelectrical.com/s22-m-fully-sealed-oil-immersed-transformer-low-voltage-400-volts-high-voltage-10-kilovolts-1600-kilovolt-amperes-product/" больше внимания уделяется следующим аспектам:
- Частичная выписка;
- Диэлектрические характеристики;
- Датчики температуры;
- Регулятор температуры;
- Работа охлаждающего вентилятора;
- Сигнализация о высокой температуре;
- Срабатывание защиты от перегрева;
- Защита корпуса;
- Разрешение на прохождение терминала.
Стандарт IEC 60076-11 применяется к сухим силовым трансформаторам в пределах определенной в нем области напряжения и мощности и устанавливает соответствующие требования и структуру испытаний.
Комплектные подстанции
Для комплектной подстанции недостаточно проверить только трансформатор.
В раздел FAT также следует включить:
- Механическое управление распределительным устройством среднего напряжения;
- Блокировки автоматических выключателей и заземляющих выключателей;
- Главный выключатель низкого напряжения;
- Соединения шин;
- Функции защитных реле;
- Цепи CT и VT;
- Вспомогательный источник питания;
- Освещение, отопление и вентиляция;
- Схема аварийной остановки;
- Блокировка дверей;
- Непрерывность заземления;
- Функциональное моделирование.
Трансформатор может пройти все электрические испытания, в то время как вся подстанция может оставаться небезопасной из-за неправильной блокировки, настроек защиты или подключения кабеля.
Стандартные, типовые и специальные анализы
Плановые анализы
Типовые тесты
Типовые испытания подтверждают работоспособность конструкции или репрезентативного образца. Тест на повышение температуры — распространенный пример.
Покупатель может принять существующий протокол типовых испытаний для идентичной или технически эквивалентной конструкции или запросить новые испытания для текущего заказа.
Стандарт IEC 60076-2 определяет методы охлаждения, пределы повышения температуры и методы испытаний на повышение температуры для трансформаторов с жидкостным охлаждением.
Специальные тесты
В число специальных проверок, предусмотренных конкретным контрактом, могут входить:
- Молниеносный импульс;
- Уровень звука;
- Проверка устойчивости к короткому замыканию;
- Импеданс нулевой последовательности;
- Анализ частотной характеристики;
- Анализ растворенных газов;
- Измерения, связанные с гармониками;
- Экологические или климатические исследования.
Стандарт IEC 60076-10 определяет методы измерения звукового давления и интенсивности звука для трансформаторов и связанного с ними охлаждающего оборудования и предназначен в первую очередь для заводских измерений уровня шума.
Стандарт IEC 60076-5 описывает способность силовых трансформаторов выдерживать тепловое и динамическое воздействие внешних коротких замыканий. Физические испытания на короткое замыкание являются дорогостоящим и технически сложным процессом, поэтому не следует предполагать их включение в стандартные заводские приемочные испытания, если это не указано в контракте.
Как следует проводить заводские приемочные испытания трансформатора?
Эффективные заводские приемочные испытания трансформаторов включают в себя нечто большее, чем просто наблюдение за приборами в испытательном цехе.
Практическая последовательность действий следующая:
- Проверьте номер заказа на покупку, серийный номер и табличку с названием.
- Сравните изготовленное изделие с утвержденными чертежами.
- Проверьте основные компоненты и принадлежности.
- Проверьте размеры, ориентацию клемм, качество покраски и качество изготовления.
- Станьте свидетелем проведения стандартных электротехнических испытаний.
- Проверьте работу сигнализации, устройств защиты, вентиляторов, насосов и цепей управления.
- Просмотрите исходные показания тестов.
- Сравните результаты с договорными гарантиями.
- Запишите пункты из списка недоделок.
- Перед выпуском закройте окно корректирующих действий.
- Перед упаковкой проверьте комплектующие, запасные части и документацию.
Для стандартных проектов можно использовать удаленный FAT, но видеопоток должен отображать трансформатор, тестовые соединения, показания приборов и серийный номер в режиме реального времени.
Предварительно записанное или отредактированное видео не обеспечивает такого же уровня отслеживаемости.
Идентификационные номера измерительных приборов должны совпадать с действующими сертификатами калибровки.
Практический проект, сценарий 1: Трансформатор 11 кВ для водоочистной станции
Для реализации проекта EPC по очистке воды в Восточной Африке потребовался распределительный трансформатор с масляным охлаждением 11/0,415 кВ для насосов, аэрационного оборудования и систем управления.
В первоначальном запросе указывалась только номинальная мощность и «напряжение 11 кВ». Не уточнялось, относится ли требование к низкому напряжению к напряжению холостого хода или к ожидаемому рабочему напряжению.
В процессе утверждения чертежей инженер EPC определил, что низковольтная система завода рассчитана на 415 В, в то время как в предварительном проекте поставщика использовалось 400 В.
Затем проектная группа подтвердила:
- Номинальное напряжение 11/0,415 кВ;
- Частота 50 Гц;
- Группа векторов Dyn11;
- Диапазон сканирования;
- Импеданс короткого замыкания;
- Падение пускового напряжения двигателя;
- Уровень тока короткого замыкания низкого напряжения.
Контрольные точки заводских приемочных испытаний (FAT) включали в себя коэффициент, векторную группу, потери холостого хода, потери под нагрузкой, импеданс, диэлектрические испытания и проверку на герметичность резервуара.
Проверка чертежей предотвратила несоответствие напряжений, которое невозможно было бы исправить изменением схемы прокладки кабелей на объекте.
Практический проект, сценарий 2: Параллельный трансформатор для цементного завода
На одном из цементных заводов на Ближнем Востоке планировалось установить новый трансформатор параллельно с существующим.
Новый трансформатор имел ту же номинальную мощность и напряжение, что и установленный ранее агрегат. Однако одной этой информации было недостаточно для того, чтобы доказать приемлемость параллельной работы.
Группа по закупкам получила имеющуюся паспортную табличку трансформатора и протокол испытаний для подтверждения:
- Фактическое соотношение;
- Группа векторов;
- Импеданс короткого замыкания;
- Диапазон сканирования;
- Номинальная частота;
- Рабочее напряжение.
В новой версии FAT обработаны коэффициент усиления, фазовое смещение, импеданс и все положения отводов в качестве критически важных контрольных точек.
Этот случай показывает, что заводские испытания трансформаторов не ограничиваются проверкой соответствия продукции стандарту. Они также проверяют, может ли оборудование корректно работать в электрической системе покупателя.
Основные риски закупок
Тестируемые элементы без допустимых значений
Утверждение в договоре, например, «провести проверку на наличие убытков», не является основанием для принятия решения о приемке.
В договоре должны быть указаны гарантированная стоимость, эталонная температура, допустимые отклонения и порядок корректирующих действий.
Замена стандартных отчетов на старые отчеты о результатах типовых испытаний.
Протокол типовых испытаний может подтвердить правильность конструкции, но он не доказывает состояние текущего экземпляра с указанным серийным номером.
Для каждого трансформатора должен быть составлен отдельный протокол испытаний.
Просматривается только заявление о прохождении теста.
Одного лишь заключения «ПРОЙДЕНО» недостаточно.
Покупателю следует ознакомиться со следующей информацией:
- Условия проведения испытаний;
- Исходные данные;
- Температура окружающей среды и скорость ветра;
- Положение касания;
- Метод коррекции;
- Гарантированная стоимость;
- Идентификация прибора.
После демонтажа заводских приемочных испытаний окончательная проверка не проводится.
После заводских приемочных испытаний у крупных трансформаторов могут быть удалены изоляторы, радиаторы, расширительные баки или охлаждающее оборудование для соответствия габаритам при транспортировке.
После разборки производитель должен подтвердить:
- Все отверстия запечатаны;
- Поверхности фланцев защищены;
- Снятые детали имеют индивидуальную маркировку;
- Прокладки и крепежные элементы упакованы;
- Трансформатор остается сухим;
- Инструкции по сборке на месте выполнены полностью.
Ссылка только на IEC без определения требований к проекту.
Стандарты IEC обеспечивают техническую основу. Дополнительные условия могут быть установлены техническими условиями энергоснабжающей компании, местными правилами электросетей, требованиями заказчика или процедурой инспекции третьей стороной.
Соответствие общим требованиям IEC не означает автоматического соблюдения всех договорных условий.
Экспортная упаковка и инспекция отгрузок
Прохождение испытаний трансформаторов по стандарту IEC не означает, что устройство можно сразу же нагружать.
При проверке полностью собранного маслонаполненного распределительного трансформатора заключительный осмотр должен включать в себя:
- Уровень масла;
- Положение клапана;
- Герметизация резервуара;
- Защита втулки;
- Инструментальная фиксация;
- Защита от влаги;
- Базовая и транспортная поддержка.
При осмотре крупногабаритного трансформатора, по
ставляемого в частично разобранном виде, необходимо проверить следующее:
- Условия транспортировки в основном резервуаре;
- Защита сухим воздухом или азотом, где это указано;
- Втулки и кожухи радиаторов;
- Запасные прокладки;
- Идентификация нефтяных бочек;
- Регистратор ударных воздействий;
- Индикатор наклона;
- Разметка центра тяжести;
- Точки подъема;
- Товарная накладная;
- Инструкции по повторной сборке сайта.
Экспортная упаковка должна учитывать не только поверхностные повреждения. Соленая атмосфера, конденсат, хранение на открытом воздухе в порту, удары погрузчика и многократная перегрузка могут изменить состояние трансформатора до того, как он достигнет места назначения.
Необходимые документы для испытаний и приемки
После завершения заводских приемочных испытаний трансформатора покупатель должен получить:
- Утвержденный технический паспорт;
- Окончательный чертеж общего расположения;
- Чертеж таблички с названием;
- Протокол плановых испытаний для каждого серийного номера;
- Применимые протоколы типовых испытаний;
- Протоколы специальных испытаний;
- Отчет по изоляционному маслу;
- Сертификаты калибровки;
- Подписанная запись FAT;
- Список замечаний и протокол корректирующих действий;
- Протокол испытаний системы защиты и управления;
- Товарная накладная;
- Список запасных частей;
- Руководство по установке и техническому обслуживанию;
- Сертификат соответствия;
- Фотографии упаковки и погрузки в контейнеры.
Модель, номинальная мощность, напряжение, серийный номер и группа векторов должны быть одинаковыми на паспортной табличке, в протоколах испытаний, чертежах и упаковочных документах.
Часто задаваемые вопросы
Какие испытания необходимы перед отгрузкой трансформатора?
Стандартная программа обычно включает в себя испытание сопротивления обмоток, испытание коэффициента трансформации, испытание векторной группы, испытание потерь холостого хода, испытание потерь под нагрузкой, испытание импеданса короткого замыкания и диэлектрические испытания .
Трансформаторы с масляным охлаждением также требуют проверки уровня масла и герметичности. В случае трансформаторов сухого типа больше внимания уделяется частичному разряду, контролю температуры и вентиляторам охлаждения.
Является ли анализ на жировую ткань тем же самым, что и обычный анализ?
Нет. Плановые испытания — это классификация испытаний. FAT — это приемочная процедура, которая может включать в себя плановые испытания, визуальный осмотр, проверку работы принадлежностей, проверку документации, функциональные проверки и проверку упаковки.
Должен ли покупатель ехать в Китай, чтобы увидеть FAT?
Не для каждого заказа. Для стандартного распределительного трансформатора может быть достаточно удаленной заводской приемки (FAT).
Для трансформаторов высокой стоимости, трансформаторов более высоких классов напряжения, проектов параллельной работы, новых поставщиков или объектов критической инфраструктуры более целесообразно проводить осмотр на месте или с участием третьих лиц.
Может ли протокол испытаний на прочность заменить существующий стандартный протокол?
Нет. Протокол типовых испытаний подтверждает правильность конструкции. Стандартный протокол подтверждает фактическое изготовление трансформатора по текущему заказу.
Можно ли упаковать трансформатор сразу после проведения электрических испытаний?
Нет. Производитель должен сначала устранить все недоработки, провести окончательный визуальный осмотр, проверить комплектующие, подготовить конфигурацию для отгрузки и проверить упаковочный лист.
Как покупателю следует проверять протокол испытаний трансформатора?
Проверьте серийный номер, стандарт испытаний, положение крана, температуру испытаний, эталонную температуру, измеренное значение, гарантированное значение, допуск, номер прибора и подписи уполномоченного лица.
Требуется ли проводить проверку на повышение температуры и короткое замыкание для каждого трансформатора?
Обычно нет. Повышение температуры обычно рассматривается как типовое испытание. Испытание на короткое замыкание или проверка обычно являются особым требованием. В контракте и утвержденной процедуре заводских приемочных испытаний должно быть указано, требуется ли новое испытание.
Призыв к действию
Для составления точного предложения по трансформатору и плана заводских приемочных испытаний предоставьте следующую информацию:
- Номинальная мощность;
- Первичное и вторичное напряжение;
- Максимальное системное напряжение;
- Частота 50 Гц или 60 Гц;
- Группа векторов;
- Диапазон сканирования;
- Требуемое сопротивление;
- Метод охлаждения;
- Высота установки;
- Температура окружающей среды;
- Применимые стандарты МЭК;
- Метод контроля жировых отложений;
- Необходимые типовые и специальные испытания;
- Страна назначения;
- Способ транспортировки.
Пришлите вам техническую спецификацию, однолинейную схему или паспортную табличку существующего трансформатора. Мы можем подготовить контрольный список заводских приемочных испытаний (FAT) для конкретного проекта, список технических отклонений, указатель испытательной документации и экспортное ценовое предложение.
