Руководство по трансформаторам с масляным охлаждением IEC 60076
2026-07-17
Практическое руководство для подрядчиков, инженеров и покупателей, занимающихся проектированием, закупкой и строительством (EPC), поставляющих в Китай маслонаполненные трансформаторы стандарта IEC 60076, охватывающее вопросы согласования напряжения, заводских приемочных испытаний (FAT), плановых проверок, упаковки и рисков при доставке.
Для зарубежных покупателей приобретение масляного трансформатора IEC 60076 — это не просто указание «стандарт IEC» в запросе предложений. Реальная проблема заключается в том, сможет ли поставщик преобразовать стандарт в корректные расчеты напряжения, схемы подключения обмоток, уровня изоляции, повышения температуры, протоколы стандартных испытаний, экспортную упаковку и сопроводительные документы.
Во многих проектах EPC запросы содержат только информацию о «трансформаторе стандарта IEC» и номинальной мощности. Отсутствие такой информации, как первичное напряжение, вторичное напряжение, частота, векторная группа, импеданс, высота над уровнем моря, температура окружающей среды, диапазон ответвлений и требования к заводским приемочным испытаниям, может привести к многократным изменениям чертежей, изменению цен, спорам по поводу испытаний или проблемам с монтажом на объекте.
Данное руководство написано с точки зрения консультанта по экспорту трансформаторов, работающего с EPC-подрядчиками, инженерами-электриками, менеджерами по закупкам, проектными группами коммунальных предприятий и владельцами промышленных предприятий, которые закупают распределительные трансформаторы с масляным охлаждением в Китае.
В соответствии со стандартом IEC 60076, закупки касаются реализуемых спецификаций.
стандарта IEC 60076 широко используются на промышленных предприятиях, в коммерческих зданиях, на горнодобывающих предприятиях, в проектах водоочистки, на солнечных электростанциях, в распределительных сетях и компактных подстанциях. Покупатель должен не только спрашивать, соответствует ли изделие стандарту IEC, но и проверять, соответствуют ли его конструкция, производство, испытания и документация техническим требованиям проекта.

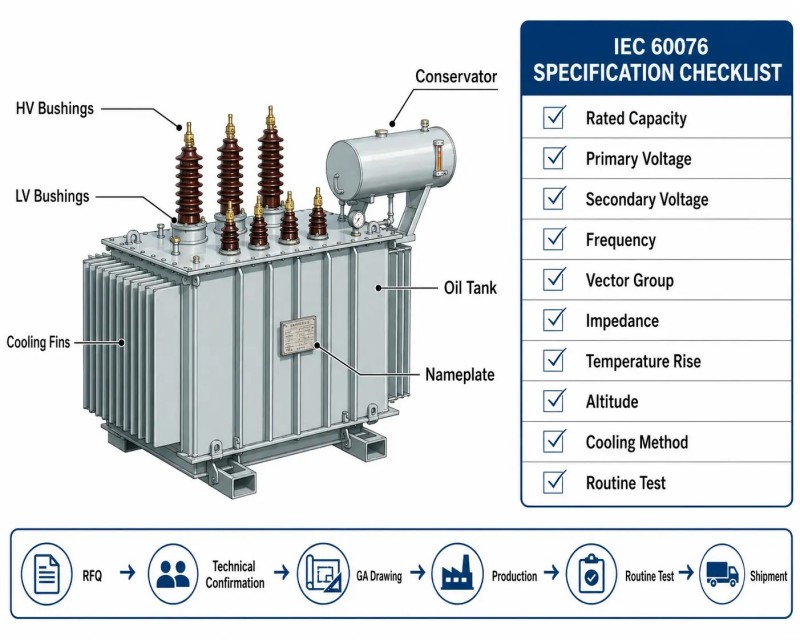

Практический запрос коммерческого предложения должен включать номинальную мощность, например, трансформатор с масляным охлаждением от 100 кВА до 2500 кВА ; уровень напряжения, например, трансформатор 10 кВ / 11 кВ / 20 кВ / 33 кВ ; частоту, 50 Гц или 60 Гц; векторную группу, например, Dyn11 или Yyn0; метод охлаждения, например, ONAN; требования к переключателю ответвлений; уровень изоляции; импеданс; повышение температуры; температуру окружающей среды; высоту над уровнем моря; применимый стандарт; область испытаний; и необходимые документы.
При отсутствии этих данных поставщик может предложить только стандартную конфигурацию. Если консультант впоследствии запросит другое сопротивление, уровень потерь, повышение температуры или уровень изоляции, цена, чертеж и график поставок могут измениться.
Часто задаваемый покупателями вопрос: означает ли стандарт IEC 60076, что трансформатор подходит для всех стран?
Нет. Масляный трансформатор, соответствующий стандарту IEC, может быть спроектирован и испытан в соответствии с системой IEC, но в каждой стране могут быть свои собственные параметры напряжения, частоты и энергоснабжения.
Например, во многих африканских проектах используется напряжение 11 кВ/0,415 кВ. В некоторых проектах на Ближнем Востоке используются системы 13,8 кВ или 33 кВ. В некоторых проектах в Южной Америке требуется частота 60 Гц. На некоторых промышленных предприятиях вместо 400 В используется напряжение 415 В, 433 В или низкое напряжение, специально предназначенное для данного проекта.
Это одна из наиболее распространенных проблем согласования напряжения в проектах по экспорту трансформаторов из Китая. Когда покупатель спрашивает: «Можете ли вы поставить трансформатор стандарта IEC?», заводу все равно необходимо подтвердить страну проекта, напряжение сети, напряжение нагрузки, частоту, способ установки, подключение генератора, подключение солнечного инвертора и необходимость параллельной работы.

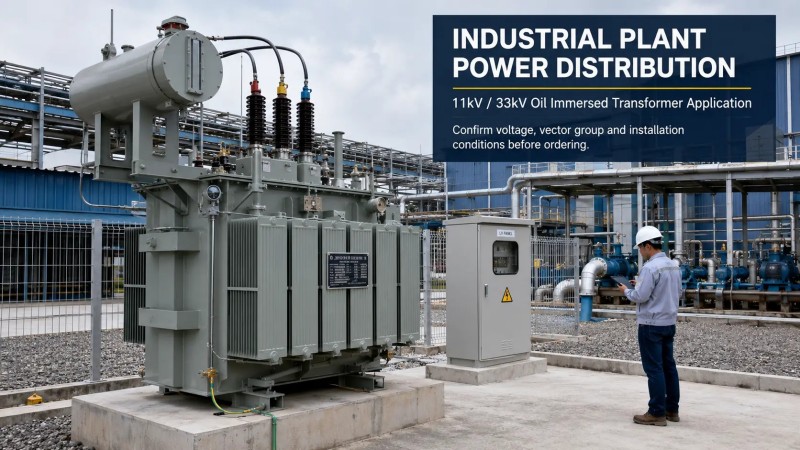

Реальный пример проекта: распределение электроэнергии в индустриальном парке.
Для проекта в индустриальном парке требовалось несколько распределительных трансформаторов с масляным охлаждением для электроснабжения промышленных предприятий . Трансформаторы использовались для электропитания цехов, освещения, воздушных компрессоров и насосных станций. В первоначальном запросе предложений было указано только: «Трансформатор 11 кВ 1000 кВА, стандарт IEC».
В ходе проверки чертежей консультант проекта обнаружил, что низковольтная система должна быть рассчитана на 415 В, в то время как в запросе предложений было указано 400 В. Консультант также потребовал векторную группу Dyn11 и определенный диапазон импеданса.
Если поставщик уже разработал проект и предоставил коммерческое предложение, исходя из напряжения 400 В, то необходимо будет пересмотреть конструкцию обмоток, паспортную табличку, общий чертеж и данные испытаний. Для EPC-подрядчиков подтверждение соответствия трансформатора с масляным охлаждением 11 кВ 415 В стандарту IEC 60076 на этапе запроса предложений может сократить циклы технических уточнений и снизить риск несоответствия напряжения на объекте.
Для проектов такого типа заказчик должен предоставить однолинейную схему, перечень нагрузок, информацию об условиях окружающей среды и месте установки. Если имеются крупные двигатели, часто используемые пусковые нагрузки или нелинейные нагрузки, это следует указать до окончательного проектирования трансформатора.
Реальный пример проекта: повышение напряжения в солнечной энергетике и электроснабжение для майнинговых платформ.
В солнечных электростанциях в качестве повышающих трансформаторов часто используются масляные трансформаторы, например, для повышения напряжения с 0,8 кВ или 0,69 кВ до 10 кВ, 11 кВ, 20 кВ или 33 кВ. Повышающий масляный трансформатор для солнечных электростанций отличается от стандартного распределительного трансформатора. На стороне низкого напряжения могут протекать высокие токи, а в системе могут возникать гармоники, высокая температура окружающей среды и длительное время работы.
В горнодобывающих проектах существуют схожие риски. Масляный трансформатор на 33 кВ для горнодобывающих предприятий может эксплуатироваться при высоких температурах, в пыли, при транспортировке на большие расстояния автомобильным транспортом и в условиях грубой разгрузки. Если покупатель ориентируется только на цену и игнорирует прочность бака, антикоррозионное покрытие, защиту радиатора, транспортировочные крепления и деревянную упаковку, трансформатор может прибыть с повреждениями лакокрасочного покрытия, деформированными деталями, сломанными комплектующими или с риском утечки масла.
Для таких применений покупатель должен подтвердить возможность наружной установки, систему охлаждения ONAN, тип расширительного бака или герметичный корпус, антикоррозионное покрытие, степень защиты IP, клеммную коробку, интерфейс для ограничителя перенапряжения, термометр, предохранительное устройство, индикатор уровня масла и подъемное устройство.

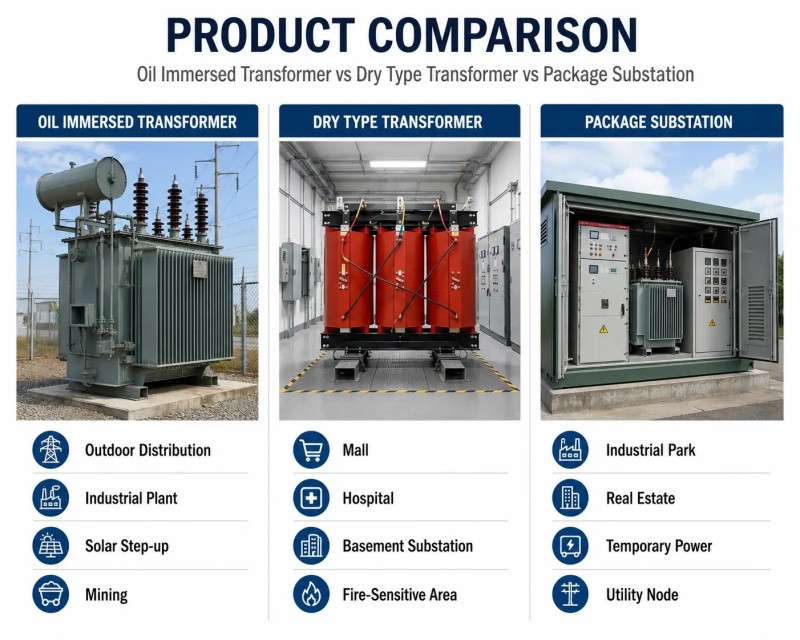

Сравнение продукции: масляные трансформаторы стандарта IEC, сухие трансформаторы и комплектные подстанции.
Трансформатор с масляным охлаждением, соответствующий стандартам IEC , обычно подходит для наружного электроснабжения, промышленных предприятий, горнодобывающих проектов, водоочистных сооружений, систем повышения напряжения для солнечных электростанций и распределительных сетей электросетей. Он обеспечивает гибкий диапазон мощности, эффективное охлаждение и стабильную работу в течение длительного времени. При закупке следует уделять особое внимание изоляционному маслу, конструкции уплотнения, прочности бака, защите при транспортировке и монтажному пространству.
Сухие трансформаторы чаще используются в торговых центрах, больницах, офисных зданиях, подземных подстанциях и закрытых помещениях с более строгими требованиями пожарной безопасности. В них не используется трансформаторное масло, поэтому принципы технического обслуживания и противопожарной защиты отличаются. Для проектов с высокой мощностью, большими нагрузками или работающих на открытом воздухе при высоких температурах необходимо тщательно оценить стоимость и тепловые характеристики.
Комплектная подстанция объединяет в одном корпусе распределительное устройство среднего напряжения, трансформатор и низковольтный шкаф. Она подходит для проектов в сфере недвижимости, промышленных парков, временного электроснабжения и распределенных источников питания. Это не просто покупка трансформатора; это интегрированная система распределения электроэнергии, включающая первичную схему, вторичное управление, защиту корпуса, вентиляцию и фундамент площадки.
Если проект требует только замены трансформатора, обычно оптимальным вариантом является распределительный трансформатор с масляным охлаждением . Если же проекту необходим полноценный распределительный узел наружного применения, более подходящим вариантом может оказаться компактная комплектная подстанция с трансформатором с масляным охлаждением .
Анализ рисков в сфере закупок: где низкие цены скрывают риски
Разница в цене на трансформаторы с масляным охлаждением часто обусловлена невидимыми техническими факторами, а не внешним видом.
Первый риск — неопределенный уровень потерь. Потери холостого хода и потери под нагрузкой влияют на использование кремнистой стали, меди и долгосрочные затраты на электроэнергию. Предложение по низкой цене может предусматривать конструкцию с более высокими потерями.
Второй риск связан с неясностью требований к повышению температуры. Температура окружающей среды, высота над уровнем моря и интенсивность нагрузки влияют на проектирование системы охлаждения. Если тепловая мощность системы рассчитана слабо, длительная работа на полной нагрузке может ускорить старение изоляции.
Третий риск связан с импедансом и устойчивостью к короткому замыканию. В некоторых проектах требуется контролируемый ток короткого замыкания или параллельное подключение. Неправильный импеданс может повлиять на координацию защиты.
Четвертый риск — неясность объема заводских приемочных испытаний. Некоторые покупатели запрашивают только «отчет об испытаниях», не уточняя, проводились ли испытания в присутствии свидетелей, предоставлялись ли фотографии, видеозаписи, исходные данные или информация о проверке третьей стороной.
Пятый риск связан с экспортной упаковкой. После прибытия трансформатору может потребоваться автомобильная транспортировка, подъем в порту, морская перевозка, таможенное оформление и внутренние перевозки. Некачественная упаковка перекладывает риск доставки на покупателя.
При сравнении предложений от китайского производителя масляных трансформаторов покупателю следует учитывать не только мощность и напряжение в кВА, но и уровень потерь, материалы, испытания, комплектующие, упаковку, документы и ответственность за доставку.

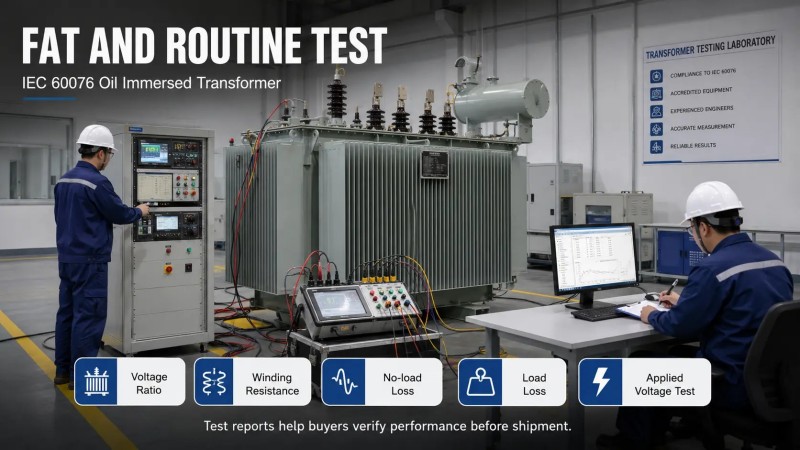

Требования к заводским приемочным и плановым испытаниям перед отгрузкой.
Для трансформатора, прошедшего стандартные испытания по стандарту IEC 60076 , покупатель должен запросить полный протокол испытаний перед отгрузкой. К распространенным стандартным испытаниям относятся: измерение сопротивления обмоток, проверка коэффициента трансформации и фазового сдвига, измерение импеданса короткого замыкания и потерь на нагрузке, измерение потерь холостого хода и тока, испытание приложенным напряжением, испытание наведенным напряжением, испытание сопротивлением изоляции, испытание напряжением пробоя масла и проверка на утечку.
Для более крупных проектов или при более строгих требованиях заказчика покупатель может организовать заводские приемочные испытания (FAT) для трансформаторов с масляным охлаждением . Заводские приемочные испытания могут проводиться в присутствии представителя покупателя, сторонней инспекционной компании или посредством удаленной видеосвязи. В договоре купли-продажи должны быть указаны срок уведомления об испытаниях, перечень проверяемых изделий, критерии приемки, метод удаленного наблюдения, формулировки отчета, содержание паспортной таблички, версия чертежа и порядок действий в случае несоответствия.
В стандартный перечень экспортной документации китайских заводов входят: общий чертеж, паспортная табличка, технический паспорт, протокол плановых испытаний, упаковочный лист, коммерческий счет, сертификат происхождения, электрическая схема, руководство по установке и техническому обслуживанию, фотографии продукции и фотографии погрузки. При необходимости к документации могут быть добавлены протоколы типовых испытаний или документы сторонней инспекции.

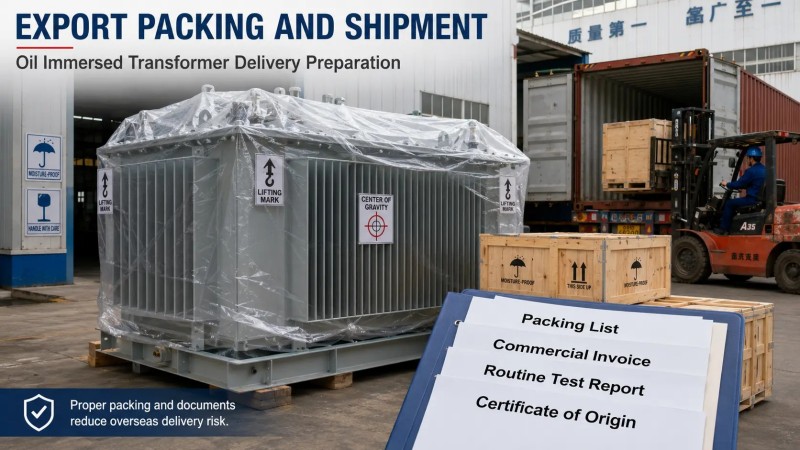

Опыт экспортной доставки: упаковка и транспортировка начинаются до отгрузки.
Экспорт масляных трансформаторов из Китая на зарубежный объект может включать в себя следующие этапы: заводская погрузка, автомобильная транспортировка, портовая обработка, погрузка в контейнер или перевозка штучным грузом, морская перевозка, разгрузка в порту назначения, таможенное оформление, внутренняя транспортировка и погрузка на месте. Любой слабый звено может создать проблемы с доставкой.
Для небольших распределительных трансформаторов стандартная упаковка включает в себя защиту от влаги, деревянный ящик или стальную конструкцию, крепление основания, отдельную упаковку принадлежностей, защиту паспортной таблички и внешнюю защиту от столкновений. Для более крупных масляных трансформаторов радиаторы, расширительные баки, термометры, изоляторы или принадлежности могут быть сняты и упакованы отдельно с указанием места установки.
Покупатель должен подтвердить, подходит ли контейнерная перевозка, требуется ли деревянная упаковка, соответствует ли упаковка экспортным требованиям, предусмотрены ли отметки центра тяжести и подъемные метки, включены ли фотографии погрузки, а также требуется ли ценовое предложение на условиях FOB, CIF или DDP. В некоторых странах требуется использование обработанной древесины для упаковки, поэтому это должно быть указано в договоре купли-продажи.
Как китайскому заводу по производству трансформаторов следует поддерживать зарубежных покупателей
Надежный поставщик масляных трансформаторов из Китая должен не просто предоставить прайс-лист. Поставщик должен помочь покупателю преобразовать требования проекта в технологичное, технологичное и готовое к поставке решение.
Эффективный процесс выглядит следующим образом: покупатель предоставляет информацию о стране проекта, уровне напряжения, номинальной мощности, частоте, условиях установки и области применения; завод предоставляет предварительный выбор и техническую документацию; обе стороны подтверждают общий чертеж, паспортную табличку и основные параметры; техническая документация утверждается перед началом производства; после производства проводится плановое тестирование или заводские приемочные испытания; перед отгрузкой предоставляются фотографии упаковки, протокол испытаний и таможенные документы; после прибытия предоставляются инструкции по установке и поддержка по запасным частям.
Для подрядчиков, работающих по схеме «под ключ», и менеджеров по закупкам этот процесс зачастую более ценен, чем низкая удельная цена. Он сокращает количество доработок проекта, переделок на площадке, задержек при таможенном оформлении и споров с заказчиком по поводу приемки.
Часто задаваемые вопросы
В1: Что следует уточнить в первую очередь при покупке масляного трансформатора IEC 60076?
Необходимо уточнить напряжение, мощность, частоту, векторную группу, условия установки, применимый стандарт и требования к испытаниям. Первичное и вторичное напряжение должны соответствовать местной электросети и нагрузке на объекте.
В2: Можно ли использовать масляные трансформаторы на 10 кВ и 11 кВ взаимозаменяемо?
По умолчанию — нет. Некоторые трансформаторы могут допускать незначительные колебания напряжения в диапазоне ответвлений, но номинальное напряжение, уровень изоляции, паспортные данные и параметры испытаний должны соответствовать требованиям проекта.
В3: Требуется ли заводское приемочное тестирование (FAT) для каждого трансформатора IEC 60076?
Обычно перед отгрузкой требуется стандартное приемочное тестирование. Проведение FAT зависит от спецификаций заказчика, контракта EPC и стоимости проекта. Для крупных проектов, государственных проектов и проектов критически важных систем электроснабжения следует рассмотреть возможность проведения FAT в присутствии наблюдателя или удаленного FAT.
В4: Имеет ли значение экспортная упаковка для трансформаторов с масляным охлаждением?
Да. Морские перевозки обычно требуют защиты от влаги, защиты от столкновений, крепления основания, упаковки принадлежностей, маркировки при подъеме и фотографий погрузки. Деревянная упаковка также может потребовать соответствия требованиям страны назначения.
В5: Может ли китайский завод изготовить на заказ масляный трансформатор на 33 кВ в соответствии со стандартом IEC 60076?
Да, но перед проектированием необходимо подтвердить мощность, первичное напряжение, вторичное напряжение, частоту, векторную группу, метод охлаждения, уровень потерь, импеданс, условия установки и требования к комплектующим.
В6: Как покупатели могут оценить надежность предложения по трансформатору?
Не сравнивайте только общую цену. Сравните технические характеристики, уровень потерь, повышение температуры, импеданс, комплектацию, перечень стандартных испытаний, чертежи, способ упаковки, сроки поставки и послепродажное обслуживание.
