Руководство по выбору трансформаторов IEC
2026-07-08
Практическое руководство для подрядчиков, инженеров и покупателей, работающих по схеме EPC (проектирование, закупка и строительство), позволяющее избежать ошибок при выборе трансформаторов. Включает в себя вопросы согласования напряжения, стандарты IEC, заводские приемочные испытания (FAT), экспортную упаковку и риски при доставке.
Большинство проблем при закупке трансформаторов начинаются не на производственной линии. Они возникают, когда запрос слишком короткий. Покупатель может отправить запрос типа «Трансформатор 1000 кВА, 11 кВ/0,4 кВ» и ожидать твердого предложения, но заводу все равно потребуется информация о частоте, векторной группе, импедансе, диапазоне ответвлений, методе охлаждения, уровне изоляции, повышении температуры, высоте над уровнем моря, температуре окружающей среды, требованиях к корпусу, способе ввода кабеля, применимом стандарте IEC и объеме испытаний.
Для подрядчиков, занимающихся проектированием, закупками и строительством (EPC), инженеров-электриков и менеджеров по закупкам даже небольшая ошибка в согласовании напряжения может задержать ввод в эксплуатацию. Неправильная группа векторов может создать проблемы с последовательностью фаз. Некачественная экспортная упаковка может повредить изоляторы, радиаторы или комплектующие до того, как трансформатор достигнет объекта. Самый безопасный процесс закупок — это не самое быстрое получение коммерческого предложения, а контролируемое техническое подтверждение перед началом производства.
Основное содержание
Почему в зарубежных проектах случаются ошибки в спецификации трансформаторов ?
Зарубежные покупатели часто используют один и тот же формат запроса для разных видов продукции: распределительных трансформаторов, масляных трансформаторов, сухих трансформаторов, повышающих трансформаторов или комплектных подстанций . Проблема заключается в том, что для каждого типа продукции требуются разные технические характеристики.
Типичные вопросы покупателей включают:
«Можно ли использовать трансформатор 10 кВ в сети 11 кВ?»
«Может ли трансформатор 50 Гц работать в стране с частотой 60 Гц?»
«Следует ли использовать Dyn11 или Yyn0?»
«Примет ли местная энергокомпания трансформатор стандарта IEC ?»
«Можно ли наблюдать за
заводскими приемочными испытаниями в режиме онлайн?» «Должен ли трансформатор поставляться с маслом или без масла?»
Это не просто коммерческие вопросы. Они затрагивают проектирование, тестирование, упаковку, монтаж и приемку оборудования к сети.

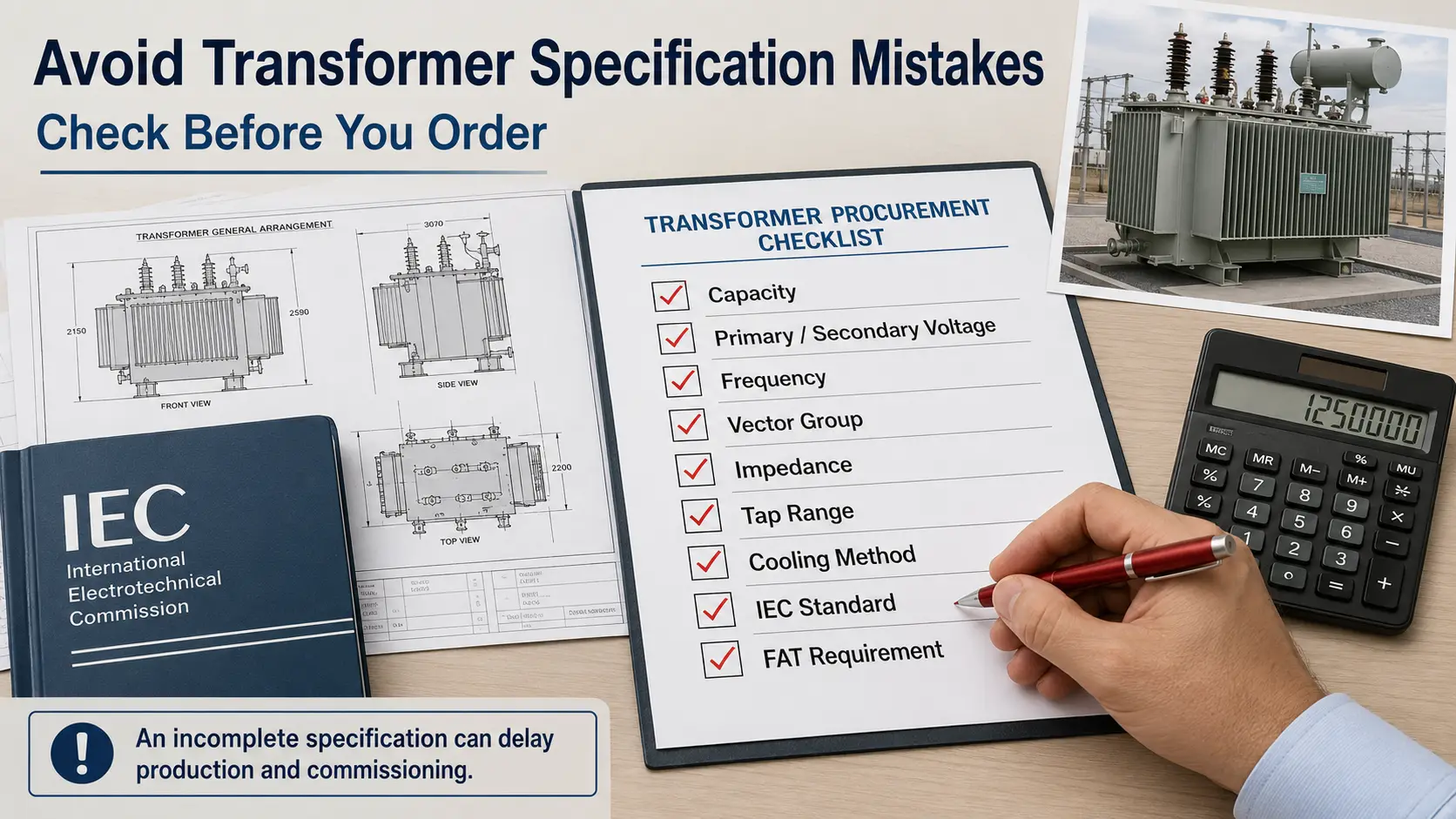

Мощность и напряжение недостаточны для оформления заказа на покупку.

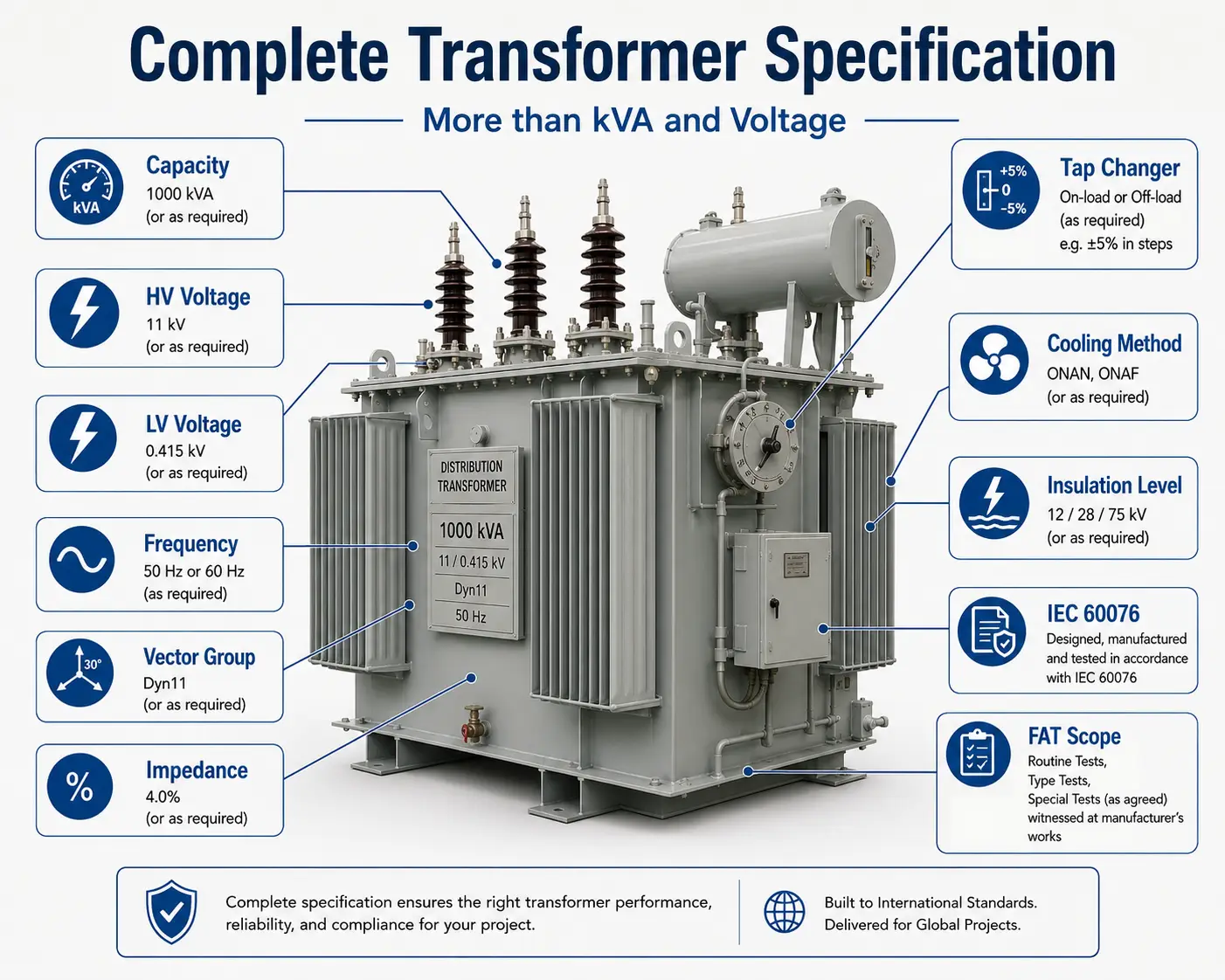

В подробной технической спецификации трансформатора должны быть указаны номинальная мощность, первичное напряжение, вторичное напряжение, частота, фаза, векторная группа, импеданс напряжения, диапазон переключения ответвлений, метод охлаждения, уровень изоляции, повышение температуры, высота над уровнем моря, температура окружающей среды, класс защиты, тип установки, расположение входящих и исходящих кабелей, а также требования к стандартам и испытаниям.
Например, формулировка «1000 кВА, 11 кВ/0,415 кВ, 50 Гц, Dyn11, ONAN, переключатель ответвлений с допуском ±2×2,5%, IEC 60076» гораздо полезнее, чем «трансформатор 1000 кВА». Первое описание можно передать на рассмотрение проектировщику. Второе же позволяет лишь приблизительно оценить стоимость.
Менеджер по закупкам также должен проверить объем предложения. Некоторые низкие цены не включают медную обмотку, специальную антикоррозионную покраску, корпус со степенью защиты IP, запасные части, контролируемые плановые испытания , экспортную упаковку, пригодную для морских перевозок, технические чертежи и монтажную документацию. Низкая первоначальная цена может стать высокой после заключения технического соглашения.
Два инженерных случая, когда неверные технические условия создали реальные риски для проекта.

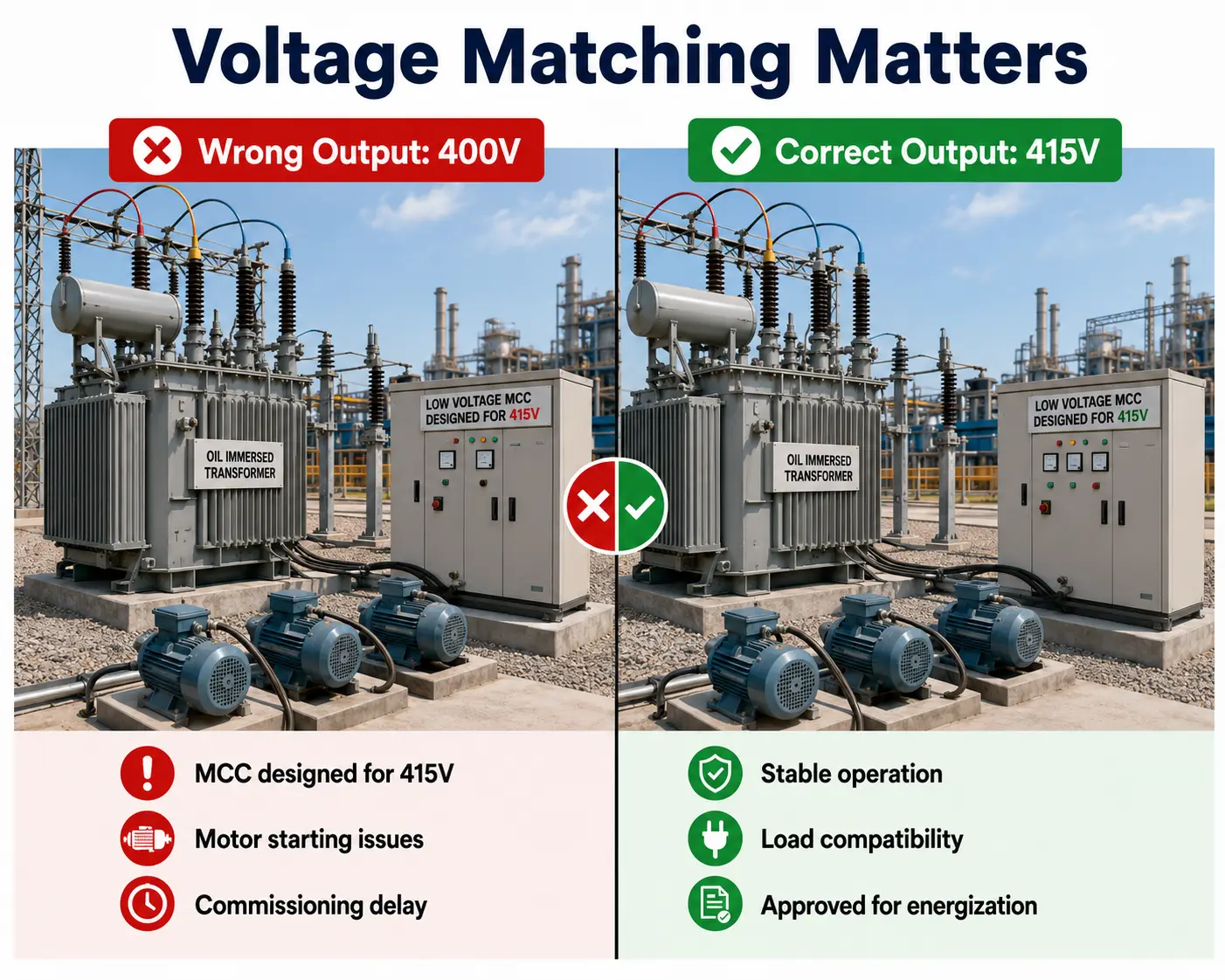

Один из случаев связан с проектом распределения электроэнергии в промышленном парке в Африке. Заказчик запросил «масляный трансформатор мощностью 1250 кВА, 11 кВ/400 В». В ходе технической экспертизы было установлено, что низковольтная система, распределительные щиты и двигатели рассчитаны на 415 В. Если бы трансформатор был изготовлен на 400 В, после ввода в эксплуатацию, особенно при запуске двигателей, могли бы возникнуть проблемы с падением напряжения. Окончательная спецификация была пересмотрена и теперь включает 11 кВ/0,415 кВ, Dyn11, 50 Гц, ONAN, при этом диапазон ответвлений был подтвержден до начала производства.
Другой случай касался проекта коммерческого здания на Ближнем Востоке. Заказчик первоначально запросил сухой трансформатор, поскольку устройство должно было быть установлено в подвальном электрощитке. На объекте была плохая вентиляция, высокая температура окружающей среды и большие нагрузки от систем отопления, вентиляции и кондиционирования воздуха, а также лифтов. Выбор стандартной мощности оставил бы ограниченный запас по тепловым характеристикам. После анализа проекта было принято решение использовать сухой трансформатор с литым полимерным покрытием более высокой мощности , при этом в техническую документацию были включены данные об уровне шума, защите корпуса и повышении температуры.
Оба случая демонстрируют один и тот же урок в сфере закупок: одного названия продукта недостаточно. Безопасны ли технические характеристики на объекте.

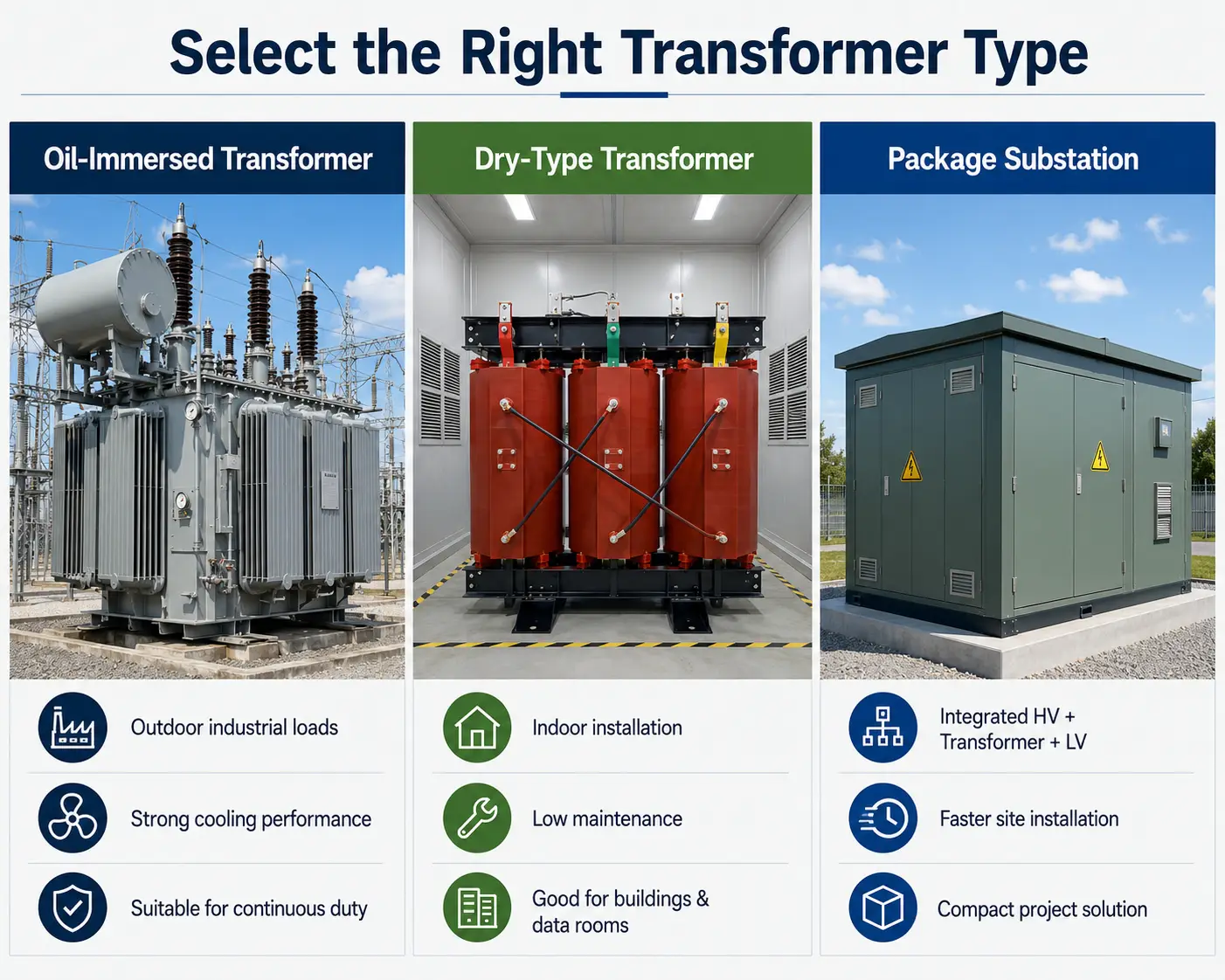

Сравнение масляных трансформаторов , сухих трансформаторов и комплектных подстанций.
Для наружных промышленных систем распределения электроэнергии, горнодобывающей промышленности, водоочистки, солнечных повышающих систем и коммунальных сетей часто подходят трансформаторы с масляным охлаждением для непрерывных нагрузок средней и большой мощности. Покупатель должен уточнить тип масла, конструкцию бака, конструкцию расширительного бака, расположение радиаторов, защиту от коррозии, охлаждение по технологии ONAN или ONAF и способ транспортировки.
Для коммерческих зданий, больниц, центров обработки данных и внутренних электрощитовых часто предпочтительнее использовать сухие трансформаторы . Ключевыми моментами являются система изоляции, уровень шума, повышение температуры, степень защиты корпуса (IP), вентиляция и требования пожарной безопасности.
Для проектов, требующих более быстрой установки на площадке, комплектная подстанция может быть предпочтительнее, чем покупка только трансформатора. Она позволяет объединить высоковольтное распределительное устройство, трансформатор и низковольтное распределение в одной системе. Покупателю все равно необходимо подтвердить способ ввода линии, количество отходящих фидеров, учет электроэнергии, схему защиты, конструкцию корпуса и фундамент площадки.
Неправильный выбор продукции приводит к скрытым затратам. Если покупатель приобретает только распределительный трансформатор, тогда как для проекта фактически требуется полная комплектная подстанция , на площадке все равно потребуется отдельное распределительное устройство, кабели, строительные работы и координация защиты.
Риск при закупках: низкая цена при неполном объеме работ.
Наиболее распространенная проблема при закупке трансформаторов заключается не в видимых дефектах, а в неполном коммерческом предложении.
Риск 1: в предложении указаны мощность и напряжение, но не указаны векторная группа, импеданс, диапазон ответвлений, материал, уровень потерь, метод охлаждения или стандарт. Это создает почву для споров после размещения заказа.
Риск второй: поставщик не проверяет соответствие местным требованиям к электросети. На многих рынках на стороне среднего напряжения используются напряжения 11 кВ, 13,8 кВ, 20 кВ или 33 кВ. Выходное напряжение низкого напряжения может составлять 400 В, 415 В, 433 В или 480 В. Неправильное согласование напряжения может препятствовать подключению к сети.
Третий риск: покупатель сравнивает только цену за единицу товара, а не объем испытаний и комплектацию. Более дешевое предложение может не включать в себя контрольные приемочные испытания в присутствии наблюдателя , проверку третьей стороной, упаковку, пригодную для морской перевозки, запасные части, технические чертежи, язык паспортной таблички и инструкции по установке.
В проектах EPC стоимость исправления ошибок обычно превышает разницу между ценой покупки и фактической ценой. Переделки, замена, время ожидания на объекте, повторные подъемные работы и претензии по поводу задержки проекта могут нивелировать любую экономию, полученную благодаря первоначально низкой смете.
Опыт экспортных поставок с китайских трансформаторных заводов.
В проектах по экспорту трансформаторов риски, связанные с доставкой, часто возникают после того, как агрегат проходит испытания. К распространенным проблемам относятся поврежденные втулки, деформированные радиаторы, царапины на краске, некачественная деревянная упаковка, нечеткие метки подъема, отсутствие меток центра тяжести и неполная документация.
При крупном экспортном заказе на масляные трансформаторы покупатель должен подтвердить, будет ли трансформатор поставляться с маслом, будут ли сняты радиаторы, расширительный бак, изоляторы или комплектующие для транспортировки, а также как будет маркирована каждая коробка с комплектующими. Если требуется транспортировка в разобранном виде, завод должен предоставить упаковочный лист комплектующих и монтажный чертеж.

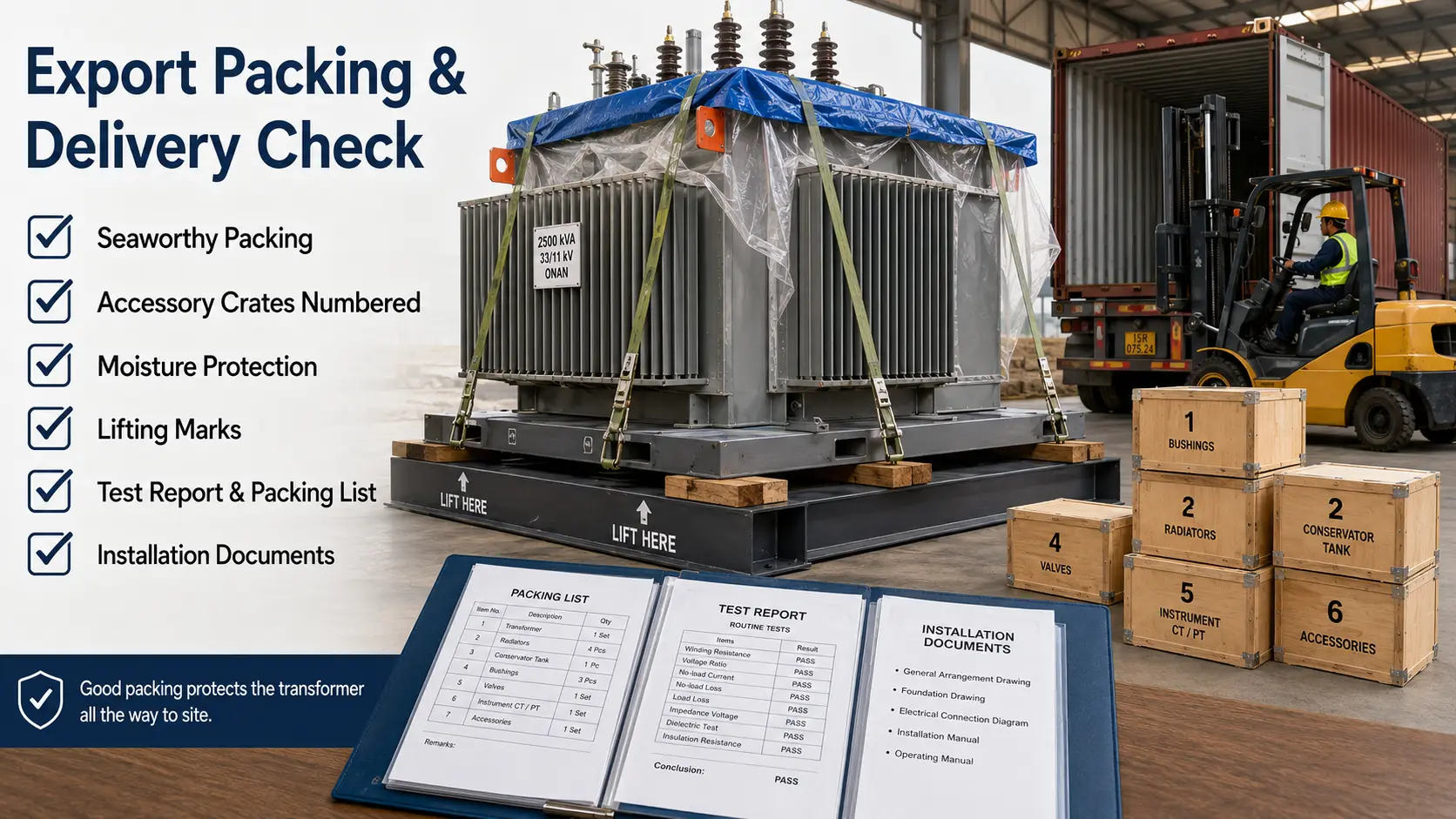

Морские перевозки, экспортная упаковка трансформаторов. Необходимо предусмотреть защиту от влаги, предотвращение коррозии, защиту от ударов и условия длительной транспортировки в контейнерах. Метод упаковки должен соответствовать порту назначения, подъемному оборудованию и условиям внутренней транспортировки.
Документы должны быть готовы до отгрузки, а не после отплытия судна. Для зарубежных проектов часто требуются чертеж общего вида, чертеж паспортной таблички, протокол испытаний, электрическая схема, упаковочный лист, руководство по эксплуатации, руководство по техническому обслуживанию, сертификат происхождения и заявление о соответствии стандартам IEC. Отсутствие документов может задержать таможенное оформление, монтаж или приемку объекта.
Контрольные точки для определения параметров жировых отложений и проведения стандартных испытаний перед отгрузкой.
Тест на содержание HYPERLINK "https://www.hnhmelectrical.com/oil-immersed-non-excited-voltage-regulating-10-kv-500-kva-outdoor-power-distribution-transformer-product/" жира Это не просто посещение завода или фотоотчет. Для трансформатора, соответствующего стандарту IEC , перечень плановых испытаний должен быть прописан в техническом соглашении до начала производства.

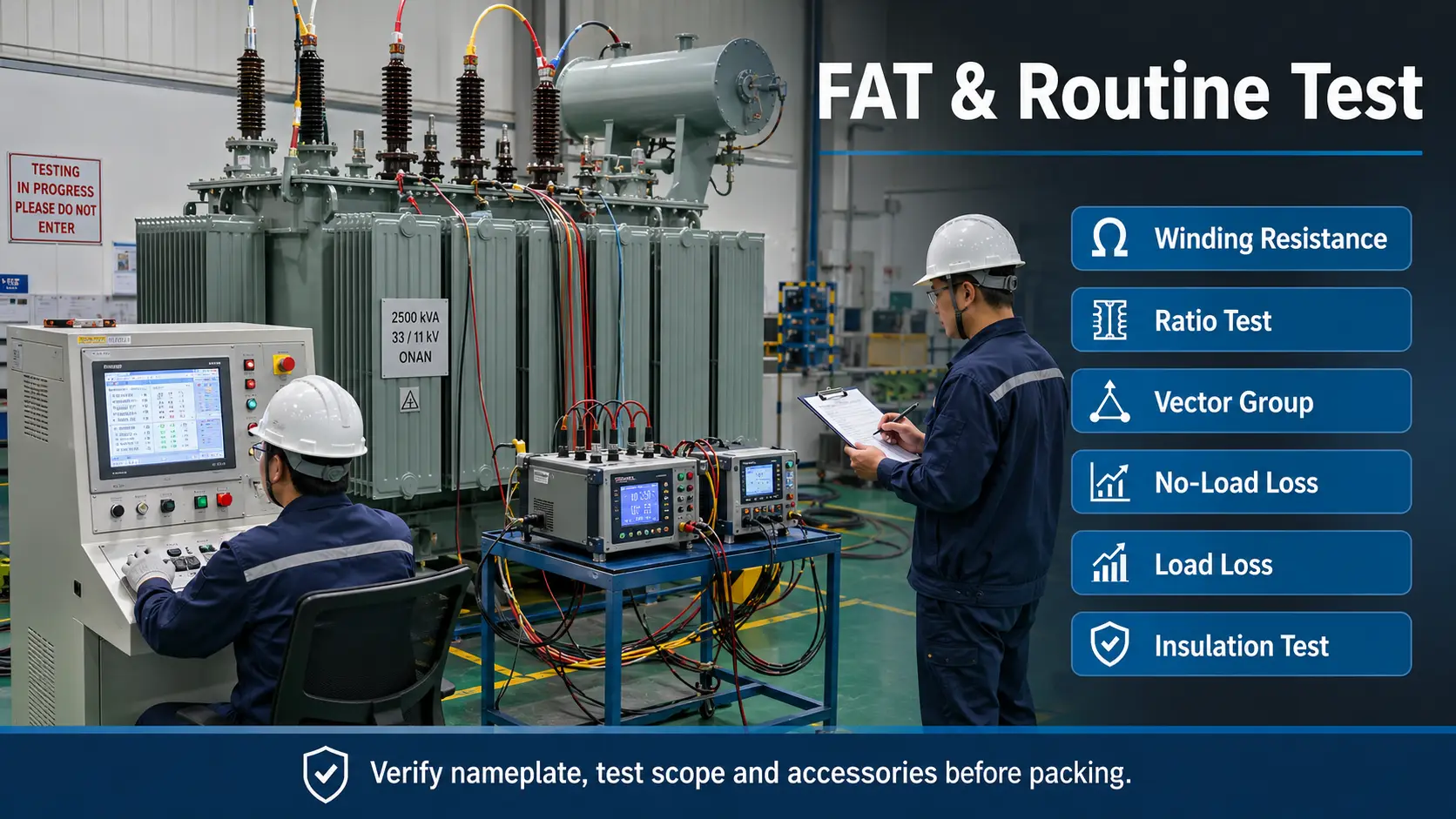

Типичные стандартные процедуры тестирования включают измерение сопротивления обмоток, проверку коэффициента трансформации напряжения, проверку векторной группы, проверку импеданса напряжения и потерь нагрузки, проверку потерь и тока холостого хода, проверку сопротивления изоляции, проверку выдерживаемого напряжения от отдельного источника, проверку выдерживаемого наведенного перенапряжения и проверку трансформаторного масла. Если проект требует проверки повышения температуры, проверки на воздействие молниеносного импульса или проверки третьей стороной, это следует уточнить при составлении коммерческого предложения, поскольку это влияет на стоимость и сроки поставки.
Перед заводскими приемочными испытаниями подрядчик, работающий по схеме «под ключ», должен проверить три момента. Испытательные элементы должны соответствовать техническому соглашению. Данные на заводской табличке должны соответствовать окончательно утвержденным чертежам. Список комплектующих и осмотр внешнего вида должны быть завершены до упаковки. Многие проблемы при экспорте возникают после испытаний, во время демонтажа, упаковки и внутренней транспортировки.
Часто задаваемые вопросы
Часто задаваемые вопросы 1: Можно ли получить ценовое предложение, указав только мощность и напряжение?
Да, но только для бюджетного ценообразования. Для окончательного заказа необходима полная спецификация трансформатора , включая частоту, векторную группу, импеданс, диапазон ответвлений, метод охлаждения, условия эксплуатации, стандарты и требования к испытаниям.
Часто задаваемые вопросы 2: Можно ли использовать трансформатор на 10 кВ для проекта на 11 кВ?
Не следует делать поспешных выводов. Необходимо проверить местное напряжение сети, максимальное рабочее напряжение, диапазон ответвлений и правила приемки энергоснабжающей компанией. Согласование напряжения — это вопрос подключения к сети, а не только вопрос, указанный на паспортной табличке.
Часто задаваемые вопросы 3: Как выбрать между масляными и сухими трансформаторами?
На промышленных предприятиях, горнодобывающих предприятиях, водоочистных сооружениях, солнечных электростанциях и в распределительных сетях часто используются трансформаторы с масляным охлаждением . В коммерческих зданиях, больницах, центрах обработки данных и внутренних помещениях чаще используются трансформаторы сухого типа . Окончательный выбор зависит от мощности, температуры окружающей среды, требований пожарной безопасности, вентиляции и условий технического обслуживания.
Часто задаваемые вопросы 4: Всегда ли требуется подтверждение наличия жира в присутствии свидетеля?
Не всегда. В стандартных проектах малой мощности могут использоваться протоколы испытаний, фотографии и видеозаписи осмотра. В проектах EPC, проектах коммунального хозяйства и проектах с критическими нагрузками следует рассмотреть возможность проведения заводских приемочных испытаний в присутствии наблюдателя или инспекции третьей стороной.
Часто задаваемые вопросы 5: Нужно ли подтверждать наличие экспортной упаковки перед размещением заказа?
Да. Экспортная упаковка трансформаторов должна включать в себя конструкцию деревянного ящика, основание, точки подъема, защиту от влаги, защиту от коррозии, нумерацию коробок с принадлежностями, маркировку центра тяжести и усиление для морской перевозки.
