Распространенные ошибки, которые допускают покупатели при заказе масляных трансформаторов.
2026-07-08
Краткое руководство по распространенным ошибкам при заказе масляных трансформаторов, охватывающее согласование напряжения, стандарты IEC, заводские приемочные испытания, экспортную упаковку, отгрузку и техническую документацию.
Многие зарубежные покупатели запрашивают цену на масляный трансформатор до того, как будут согласованы технические условия. Предложение может выглядеть приемлемым, но проблемы возникают позже: напряжение на объекте не соответствует конструкции обмоток, диапазон отводов слишком узок, векторная группа указана неверно, область заводских приемочных испытаний не указана в заказе на покупку, или трансформатор прибывает в порт с отсутствующей идентификацией комплектующих.
Для подрядчика, занимающегося проектированием, закупками и строительством (EPC), инженера-электрика, менеджера по закупкам, руководителя проекта в сфере коммунальных услуг или владельца промышленного предприятия это не просто мелкие проблемы с документацией. Один неверный параметр может остановить ввод оборудования в эксплуатацию. Один отсутствующий протокол испытаний может задержать приемку заказчиком. Один некачественный план экспортной упаковки может привести к повреждению оборудования во время морской перевозки.
Данная статья написана с точки зрения консультанта по экспорту трансформаторов . В ней объясняются наиболее распространенные ошибки при оформлении заказов и предлагается практический контрольный список для покупателей, закупающих распределительные трансформаторы с масляным охлаждением в Китае.
Почему заказы на трансформаторы не выполняются после получения коммерческого предложения?
масляным охлаждением зависит не только от его мощности. Условия зарубежных проектов резко различаются. Горнодобывающему лагерю в Восточной Африке может потребоваться трансформатор 11 кВ/415 В, 50 Гц, работающий на открытом воздухе, при высоких температурах окружающей среды и частом запуске двигателей. Заводу на Ближнем Востоке может потребоваться трансформатор 33 кВ/0,4 кВ, 60 Гц, пылезащищенная конструкция для наружного применения и определенное направление ввода кабеля. Проект электроэнергетической компании в Южной Америке может потребовать гарантированных значений потерь, проведения заводских приемочных испытаний в присутствии наблюдателей и полного комплекта двуязычной документации.
Проблема редко заключается в том, что китайский завод не может изготовить нужный агрегат. Настоящая проблема в том, что запрос слишком поверхностный. Сообщение типа «трансформатор 1000 кВА, 11 кВ, стандарт IEC» не содержит информации о низковольтной стороне, векторной группе, сопротивлении короткого замыкания, уровне изоляции, высоте над уровнем моря, температуре окружающей среды, месте установки, расположении клемм, переключателе ответвлений или области заводских приемочных испытаний. Такой запрос может служить основанием для составления сметы, а не для гарантированного окончательного заказа.

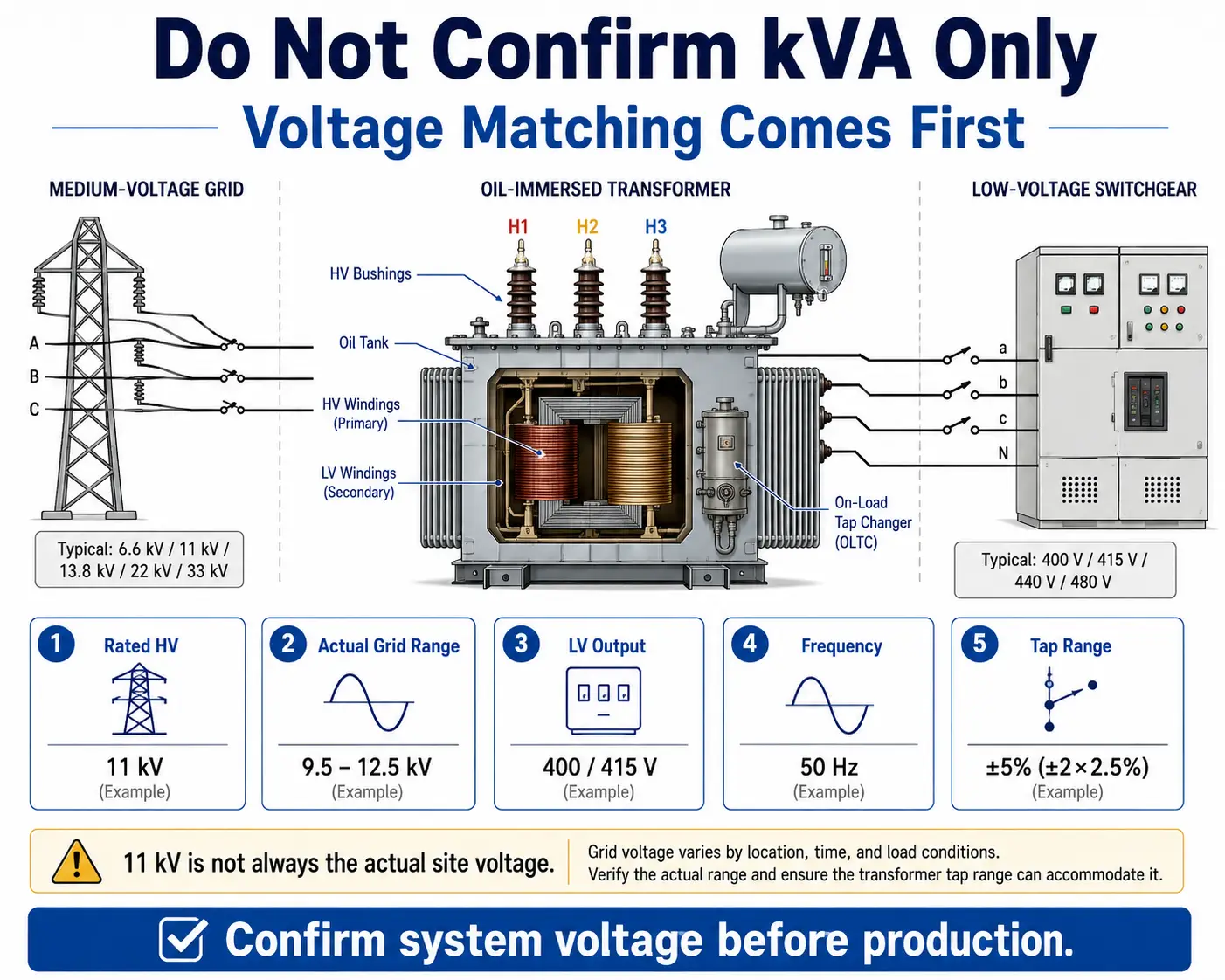

Ошибка 1: Запрос только значения в кВА без указания полного напряжения.
Мощность — это лишь одна из составляющих спецификации масляного трансформатора . Покупатели часто запрашивают масляный трансформатор мощностью 1000 кВА , но не проверяют реальные условия работы в высоковольтных и низковольтных системах.
Типичные примеры включают проектную документацию, в которой указано 11 кВ, в то время как фактическое напряжение в сети колеблется от 10,5 кВ до 12 кВ, низковольтный распределительный щит, рассчитанный на 415 В, в заявке на закупку указано 400 В, или запрос на 10 кВ, который фактически предполагает подключение к сети 11 кВ. Для трансформатора среднего напряжения эти различия влияют на конструкцию обмоток, согласование изоляции, диапазон отводов и стабильность выходного напряжения.
Диапазон регулировки напряжения является еще одним частым источником риска. Во многих проектах используется диапазон ±2×2,5% или ±5%, но для слабых сетей может потребоваться более тщательное решение по выбору диапазона регулировки напряжения. В сельских распределительных сетях, горнодобывающих поселках, промышленных парках и проектах по подключению к конечным точкам электроснабжения следует подтвердить номинальное высоковольтное напряжение, фактический диапазон рабочего напряжения, целевое низковольтное напряжение, частоту, шаг регулировки напряжения и необходимость использования устройства регулирования напряжения вне цепи или регулятора напряжения под нагрузкой.
Ошибка 2: Игнорирование векторной группы, импеданса и параллельной работы.
Группа векторов трансформатора не является второстепенной деталью. Dyn11, Yyn0, Yd11 и другие группы векторов влияют на фазовый сдвиг, заземление нейтрали, гармонические колебания и совместимость с существующей электрической системой.
Распространенная ошибка — указать «аналогичный существующему трансформатору», не приложив старую паспортную табличку. Поставщик может предложить стандартный трансформатор Dyn11, в то время как на объекте требуется Yyn0 или другая схема заземления. Это может затруднить ввод в эксплуатацию.
Сопротивление короткого замыкания также имеет значение. Если два или более распределительных трансформатора будут работать параллельно, их мощность, коэффициент трансформации, векторная группа и сопротивление должны быть совместимы. Большая разница в сопротивлении может привести к неравномерному распределению нагрузки. Один агрегат может сильно нагреваться, в то время как другой останется недогруженным. Покупатели должны четко указать, будет ли новый трансформатор работать автономно или параллельно с существующим оборудованием.
Ошибка 3: Сравнение масляных и сухих трансформаторов только по цене.
Некоторые покупатели запрашивают в одном запросе как масляный, так и сухой трансформатор, не указывая место установки. Сравнивать эти два типа продукции следует не только по цене за единицу.
масляным охлаждением широко используются в распределительных сетях, шахтах, на заводах, сельскохозяйственных насосных станциях, в коммерческих парках и коммунальных сетях. Они обеспечивают высокую эффективность охлаждения, широкий диапазон мощности и стабильную непрерывную работу. Покупателю также необходимо учитывать тип трансформаторного масла, конструкцию маслозаливной ямы, расстояние до очага возгорания, вес при транспортировке и условия обслуживания на объекте.
Сухие трансформаторы чаще используются в закрытых помещениях, подвалах, больницах, центрах обработки данных и коммерческих зданиях, где пожарная безопасность и контроль за пространством имеют решающее значение. В них не используется изоляционное масло, но их эффективность в значительной степени зависит от вентиляции, пылеудаления, контроля влажности и температуры окружающей среды.
Риск при закупке прост: если покупатель просто говорит: «Нам нужен трансформатор для завода», поставщик не сможет оценить качество конструкции. Профессиональный запрос должен включать в себя информацию о внутренней или наружной установке, требованиях пожарной безопасности, ограничениях по площади, температуре окружающей среды, типе нагрузки, вентиляции и правилах приемки от местных коммунальных предприятий.
Ошибка 4: Написание «стандарт IEC» без четких требований к заводским приемочным испытаниям.
Во многих запросах на закупку указывается «стандарт IEC», но объем испытаний неясен. Для трансформатора с масляным охлаждением, соответствующего стандарту IEC 60076 , стандартные испытания обычно включают проверку сопротивления обмоток, коэффициента трансформации и фазового сдвига, импеданса короткого замыкания и потерь на нагрузке, потерь и тока холостого хода, диэлектрических свойств, устойчивости к наведенному напряжению и герметичности для устройств с жидкостным охлаждением.
Риск возникает, когда заказчик или консультант впоследствии запрашивает проведение заводских приемочных испытаний в присутствии наблюдателя, но в заказе на покупку не упоминается проведение заводских приемочных испытаний в присутствии наблюдателя. В некоторых проектах запрашиваются испытания на повышение температуры, испытания на воздействие молнии, испытания на уровень звука, анализ масла или независимая инспекция. Эти пункты могут повлиять на стоимость и сроки выполнения работ.
В заказе на покупку или техническом соглашении должны быть определены стандартные и стандартные элементы испытаний, метод контроля, возможность видеозаводских приемочных испытаний (FAT), формулировки отчета, гарантированные значения потерь, формулировки на паспортной табличке, процедура утверждения чертежей и критерии приемки. Для работ по схеме EPC (проектирование, закупка и строительство) заводские приемочные испытания (FAT) для трансформаторов с масляным охлаждением. Это не декоративный документ. Он подтверждает принятие документа владельцем, ввод объекта в эксплуатацию и осуществление платежей.
Ошибка 5: Недооценка экспортной упаковки и международных перевозок.
Трансформатор — это тяжелое электрооборудование, а не обычная машина. Экспорт масляного трансформатора требует тщательного подхода к точкам подъема, центру тяжести, защите от влаги, комплектующим, радиаторам, изоляторам, расширительному баку и маршруту транспортировки.
Типичные проблемы включают в себя отсутствие подтверждения грузоподъемности тяжеловесных грузов в порту назначения, отсутствие проверки ограничений по высоте и ширине внутренних дорог, отсутствие решения о том, будут ли радиаторы и комплектующие отгружаться в собранном виде или по отдельности, отсутствие подтверждения того, будет ли трансформатор перевозиться с маслом, и отсутствие контроля за соответствием требованиям к деревянной упаковке.
Для морских перевозок китайский завод по производству трансформаторов может использовать стальное основание, влагозащитную упаковку, деревянные ящики для принадлежностей, защиту табличек с названием, антивибрационные крепления, маркировку для подъема и маркировку центра тяжести. Если используются деревянные ящики, деревянные поддоны или упаковочные материалы, покупатели должны уточнить соответствие требованиям стандарта ISPM 15 по обработке и маркировке для страны-импортера.
Контроль за комплектующими является частой проблемой при экспорте. Необходимо четко указать в списке регулятор температуры, указатель уровня масла, предохранительный клапан, сапун, втулки, кабельные клеммы, болты и прокладки. Покупатели должны запросить упаковочный лист, список комплектующих, монтажный чертеж и фотоотчет до отгрузки.
Ошибка 6: Отсутствие технической документации перед началом производства.
Многие задержки вызваны согласованием документов, а не производством. При заказе масляного трансформатора по индивидуальному заказу покупатели должны подтвердить наличие технической документации, чертежа общего расположения, паспортной таблички, чертежа первичного подключения, чертежа размеров, веса, габаритов при транспортировке, протокола испытаний, сертификата соответствия, упаковочного листа, коммерческого счета-фактуры, сертификата происхождения, страхового документа, руководства по установке, руководства по техническому обслуживанию и списка запасных частей.
Для руководителя проекта в сфере коммунальных услуг утверждение чертежей может быть более важным, чем сроки изготовления. Если консультанту необходимо проверить общий чертеж, данные о потерях, значение импеданса, повышение температуры, уровень изоляции и расположение клемм, простого заказа на закупку будет недостаточно.
Два практических сценария проекта
Сценарий 1: Проект распределения помощи в горнодобывающих лагерях Восточной Африки
горнодобывающему поселку требуется несколько маслонагревательных трансформаторов на 11 кВ. В первом запросе указывается только мощность и напряжение. В нем не упоминаются большие нагрузки от электродвигателей или частые пуски. Если трансформатор спроектирован как обычный распределительный щит, на объекте могут наблюдаться падение напряжения при пуске, повышение температуры масла или срабатывание защитных устройств. Более подходящим запросом должно быть указано значение мощности двигателя, способ пуска, максимальная одновременная нагрузка, температура окружающей среды, высота над уровнем моря и диапазон колебаний напряжения в сети.
Сценарий 2: Расширение производства продуктов питания на Ближнем Востоке
Предприятию пищевой промышленности требуется масляный трансформатор на 33 кВ для нового электрощита. Покупатель ориентируется на цену, но упускает из виду такие факторы, как воздействие внешней температуры, пыли, направление подключения низковольтного распределительного устройства и антикоррозионное покрытие. При монтаже неправильное направление ввода кабеля может потребовать модификации шин и корректировки строительных работ. Перед заказом покупатель должен подтвердить направление клемм, покрытие бака, расположение радиаторов, размеры фундамента, интерфейс низковольтного шкафа и маршрут разгрузки.
Что покупателям следует уточнить перед заказом трансформаторов на китайском заводе
Не следует запрашивать только цену. Более подробный запрос должен включать мощность в кВА или МВА, напряжение ВН/НН, частоту, векторную группу, требования к импедансу, диапазон ответвлений, метод охлаждения, условия установки, температуру окружающей среды, высоту над уровнем моря, требования к корпусу или защите, расположение клемм, условия параллельной работы, тип нагрузки, применимый стандарт, требования к заводским замерам, порт назначения, торговые условия и требуемое время доставки.
Для производителя эта информация помогает инженеру-конструктору контролировать технические рамки. Для покупателя она снижает риски закупок, сокращает объем технических разъяснений и делает предложения поставщиков более сопоставимыми.
Часто задаваемые вопросы
В1: Могу ли я получить ценовое предложение, содержащее только мощность и напряжение?
Да, но только в качестве ориентировочной цены. Окончательное ценовое предложение должно включать низковольтное напряжение, частоту, векторную группу, диапазон ответвлений, условия установки и стандартные требования.
В2: Может ли китайский завод производить маслонагревательные трансформаторы в соответствии со стандартами IEC?
Да. Многие китайские заводы по производству трансформаторов могут проектировать, производить и тестировать трансформаторы в соответствии с требованиями стандарта IEC 60076. Покупатель должен определить точный объем испытаний в техническом соглашении.
В3: Всегда ли для заводских приемочных испытаний требуется физическое присутствие?
Нет. На многих проектах принимаются видеозаписи заводских приемочных испытаний, фотоотчеты и полные протоколы испытаний. На проектах в сфере коммунального хозяйства, электростанций и EPC-проектов может потребоваться инспекция сторонними лицами или заказчиком в присутствии свидетеля.
В4: Можно ли перевозить трансформатор с маслом?
Это зависит от мощности, конструкции, маршрута доставки и требований покупателя. Некоторые модели можно перевозить с маслом. Для более крупных моделей могут потребоваться отдельные радиаторы, комплектующие или работа с маслом на месте установки.
В5: Как избежать проблем с установкой после доставки?
Перед отправкой подтвердите чертеж общего назначения, размеры фундамента, направление ввода кабеля, способ подъема, список принадлежностей, инструкцию по установке и фотографии отгрузки.
