Как выбрать подходящий распределительный трансформатор с масляным охлаждением?
2026-04-23
При выборе распределительного трансформатора с масляным охлаждением цена не должна быть единственным критерием. В этой статье представлен подробный анализ выбора мощности, согласования напряжения, методов охлаждения, условий установки, стандартов и сертификатов, а также долгосрочных эксплуатационных расходов, который поможет вам найти решение, наилучшим образом соответствующее потребностям вашего проекта.
Как выбрать подходящий распределительный трансформатор с масляным охлаждением?
Для многих специалистов по закупкам, инженерно-строительных компаний, электротехнических фирм и руководителей промышленных проектов наиболее распространенной проблемой при выборе распределительных трансформаторов с масляным охлаждением является не «невозможность найти подходящий продукт», а скорее «параметры кажутся похожими, но почему существуют такие большие различия в реальном использовании?»
В реальных проектах выбор масляных распределительных трансформаторов не может основываться исключительно на мощности и цене. Различные сценарии применения, характеристики нагрузки и условия установки предъявляют совершенно разные требования к трансформаторам. Неправильный выбор может привести к самым разным последствиям: от высоких эксплуатационных потерь до аномального повышения температуры, нестабильности напряжения, ускоренного старения изоляции и даже поставить под угрозу безопасность и бесперебойную работу всей системы распределения электроэнергии.
Особенно в таких условиях, как промышленные парки, коммерческие здания, инфраструктура электростанций и модернизация городских и сельских электросетей, требования к стабильности, энергоэффективности и адаптивности распределительных трансформаторов с масляным охлаждением становятся все более жесткими. Для покупателей действительно рациональный метод выбора заключается не просто в сравнении самой низкой цены, а в предварительном уточнении требований проекта и технических параметров, а затем в определении того, какая конфигурация лучше всего подходит для их условий эксплуатации.
Сначала уточните сценарий применения, а затем решите, как выбрать распределительный трансформатор с масляным охлаждением.
Многие клиенты изначально интересуются ценами, просто заявляя: «Мне нужен масляный трансформатор мощностью 800 кВА» или «Мне нужен распределительный трансформатор на 11 кВ». Такой подход служит лишь для первоначального общения и далеко не достаточен для точного выбора трансформатора.
Это объясняется тем, что распределительные трансформаторы с масляным охлаждением в конечном итоге предназначены для конкретных сценариев использования. Городские электросети, заводские цеха, коммерческие комплексы, жилые районы, горнодобывающие предприятия, а также ветровые или солнечные электростанции — все они имеют значительно различающиеся рабочие нагрузки и условия окружающей среды. Например, промышленные нагрузки часто включают двигатели, частотные преобразователи и высокопрочное оборудование, что предъявляет более высокие требования к колебаниям напряжения, кратковременной защите от перегрузок и надежности изоляции. В жилых и коммерческих помещениях, с другой стороны, приоритет отдается снижению уровня шума, энергоэффективности и долговременному стабильному электроснабжению.
Если условия эксплуатации находятся в прибрежной зоне, зоне высокой влажности или зоне с высоким содержанием солевых брызг, то коррозионную стойкость корпуса, герметичной конструкции и уровень защиты комплектующих невозможно оценить с помощью обычных стандартов. Если проект расположен в регионе с высокими температурами, необходимо дополнительно учитывать теплоотводящие свойства и режим работы с пониженной номинальной мощностью. Другими словами, выбор трансформатора начинается не с «каталога продукции», а с «условий эксплуатации проекта».
Выбор подходящей мощности — это первый шаг при выборе распределительного трансформатора с масляным охлаждением.
При выборе распределительных трансформаторов с масляным охлаждением мощность является одним из наиболее важных, но при этом часто неправильно оцениваемых параметров. Выбор слишком малой мощности приведет к чрезмерно высоким температурам при длительной работе в условиях перегрузки, сократит срок службы изоляции и увеличит риск отказа. Выбор слишком большой мощности, хотя и кажется более безопасным, увеличит потери холостого хода, что приведет к увеличению первоначальных затрат на покупку и эксплуатацию.
Правильный подход заключается в том, чтобы учитывать не только текущую суммарную нагрузку, но и фактическую рабочую нагрузку, пиковую нагрузку и будущие потребности в расширении. Как правило, в проектах при расчете мощности трансформатора закладывается определенный запас, основанный на пиковой нагрузке, но этот запас должен быть разумным и не обязательно должен быть больше, чем больше.
Кроме того, необходимо учитывать тип нагрузки. Если в распределительной системе много двигателей, индуктивных нагрузок или оборудования с высокими пусковыми токами, мощность трансформатора и его кратковременная нагрузочная способность должны быть оценены более тщательно. Для промышленных проектов со значительными импульсными нагрузками простой выбор трансформатора, основанный на общем потреблении электроэнергии, может легко привести к нестабильности в эксплуатации в дальнейшем.

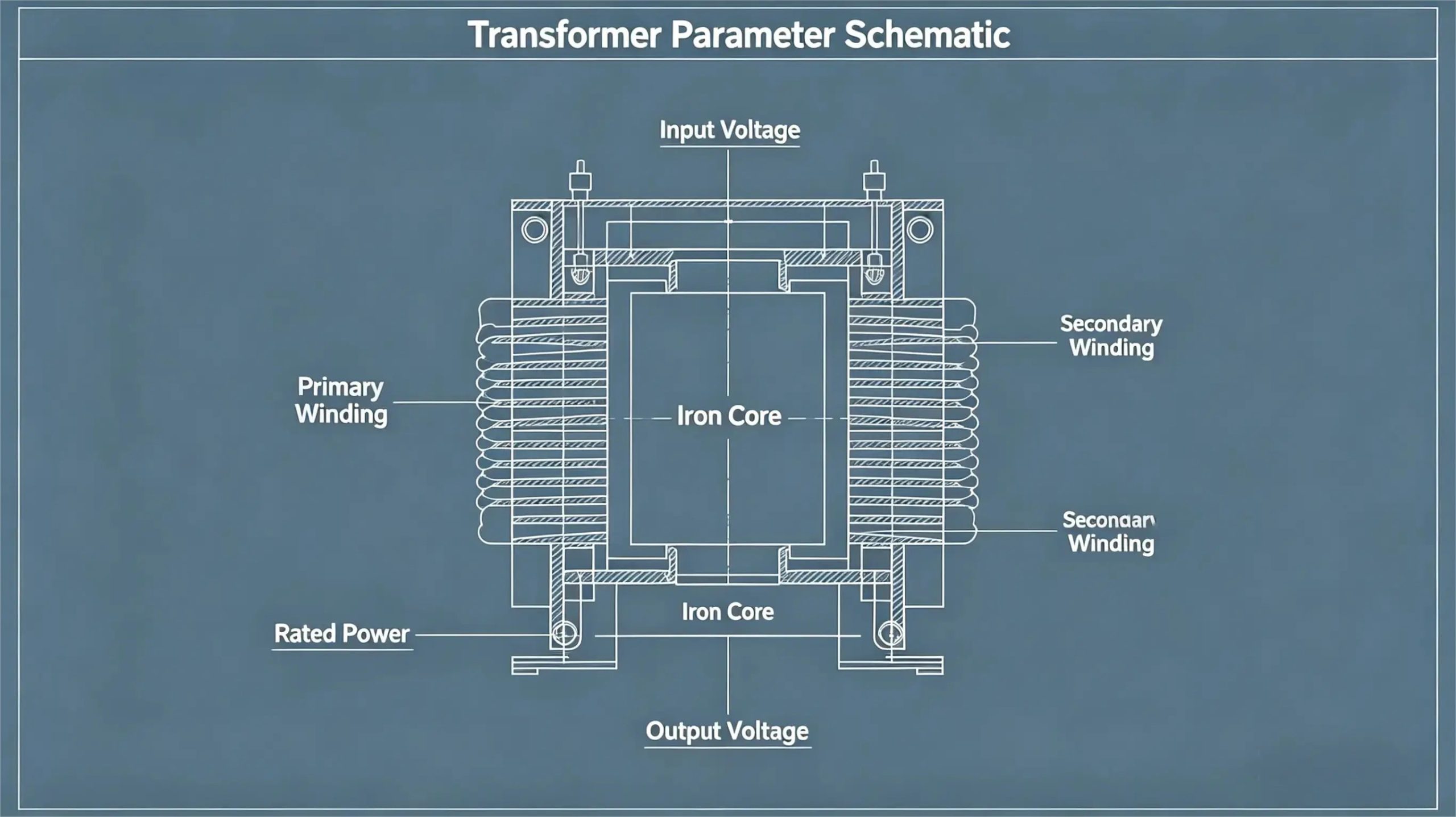

Уровень напряжения, частоту и тип проводки не следует оценивать исключительно по параметрам поверхности.
Помимо мощности, при выборе масляного распределительного трансформатора необходимо учитывать такие важные факторы, как входное и выходное напряжение, частота, а также тип проводки.
Распределительный трансформатор, по сути, понижает высокое напряжение до пригодного для использования напряжения на клеммах. Неправильный выбор первичного и вторичного напряжения напрямую влияет на безопасность оборудования и в тяжелых случаях может привести к нарушению нормальной работы всей электрической системы. В разных странах и регионах действуют разные стандарты электросетей, поэтому для экспортных проектов нельзя применять фиксированные шаблоны.
Частота имеет одинаково важное значение. Системы с частотой 50 Гц и 60 Гц не взаимозаменяемы; несоответствие частот приведет к повышению температуры, потерям и проблемам в работе. Для экспортных проектов необходимо заранее четко подтвердить частотный стандарт страны заказчика.
Что касается группы проводов, то, хотя она может показаться не такой интуитивно понятной, как пропускная способность, она оказывает существенное влияние на совместимость системы и стабильность электроснабжения. Во многих традиционных проектах распределения электроэнергии используются стандартные группы проводов, но при подключении к сети, нелинейных нагрузках или несбалансированных однофазных нагрузках схему проводки необходимо рассматривать совместно с проектированием системы.
Почему во многих проектах предпочтение отдается распределительным трансформаторам с масляным охлаждением?
В системах распределения электроэнергии трансформаторы с масляным и сухим охлаждением имеют свои области применения. Однако для проектов, связанных с наружной установкой, большими нагрузками, непрерывной работой или относительно сложными условиями окружающей среды, трансформаторы с масляным охлаждением, как правило, имеют преимущество.
Во-первых, они обладают превосходными теплоотводящими свойствами. Изолирующее масло внутри бака выполняет как изоляционную, так и теплоотводящую функцию, что облегчает трансформаторам с масляным охлаждением поддержание стабильного повышения температуры в течение длительной эксплуатации и при высоких нагрузках. Это имеет решающее значение для промышленных зон, систем распределения электроэнергии на открытом воздухе и инфраструктурных проектов.
Во-вторых, при одинаковой мощности трансформаторы с масляным охлаждением, как правило, более экономичны. Особенно для проектов большей мощности решения с масляным охлаждением часто оказываются более конкурентоспособными с точки зрения стоимости закупки и срока службы. При условии разумных условий установки и адекватного последующего технического обслуживания трансформаторы с масляным охлаждением обычно демонстрируют лучшие показатели по сроку службы и стабильности работы.
Конечно, если объект расположен в местах с повышенными требованиями к пожарной безопасности и охране помещений, таких как больницы, торговые центры, метро и школы, сухие трансформаторы по-прежнему имеют явное преимущество. Поэтому выбор между ними — это не просто вопрос того, какой из них лучше, а скорее вопрос конкретных потребностей проекта.
Методы охлаждения и контроль повышения температуры определяют, сможет ли трансформатор стабильно работать в течение длительного периода времени.
Многие клиенты при выборе распределительных трансформаторов ориентируются на мощность и цену, но с точки зрения долгосрочной эксплуатации методы охлаждения и контроль повышения температуры имеют не меньшее значение.
В обычных распределительных трансформаторах с масляным охлаждением используются традиционные методы отвода тепла, такие как естественная циркуляция масла и естественное воздушное охлаждение, подходящие для большинства стандартных условий эксплуатации. Однако, если проект предполагает высокие температуры окружающей среды, непрерывные большие нагрузки или оборудование с периодическими пиковыми нагрузками, мощность охлаждения становится первостепенной задачей. Недостаточная система теплоотвода может изначально не демонстрировать существенных изменений, но после определенного периода эксплуатации постепенно станут очевидны такие проблемы, как повышение температуры трансформатора, старение изоляции и потери.
Для проектов в тропических регионах, прибрежных зонах и условиях высоких температур рекомендуется уделять особое внимание конструкции радиатора, запасу по повышению температуры и тому, соответствуют ли фактические условия эксплуатации проектным условиям. Профессиональные производители будут учитывать условия установки, температуру, высоту над уровнем моря и кривые нагрузки на этапе составления коммерческого предложения, а не просто предлагать стандартизированную цену.

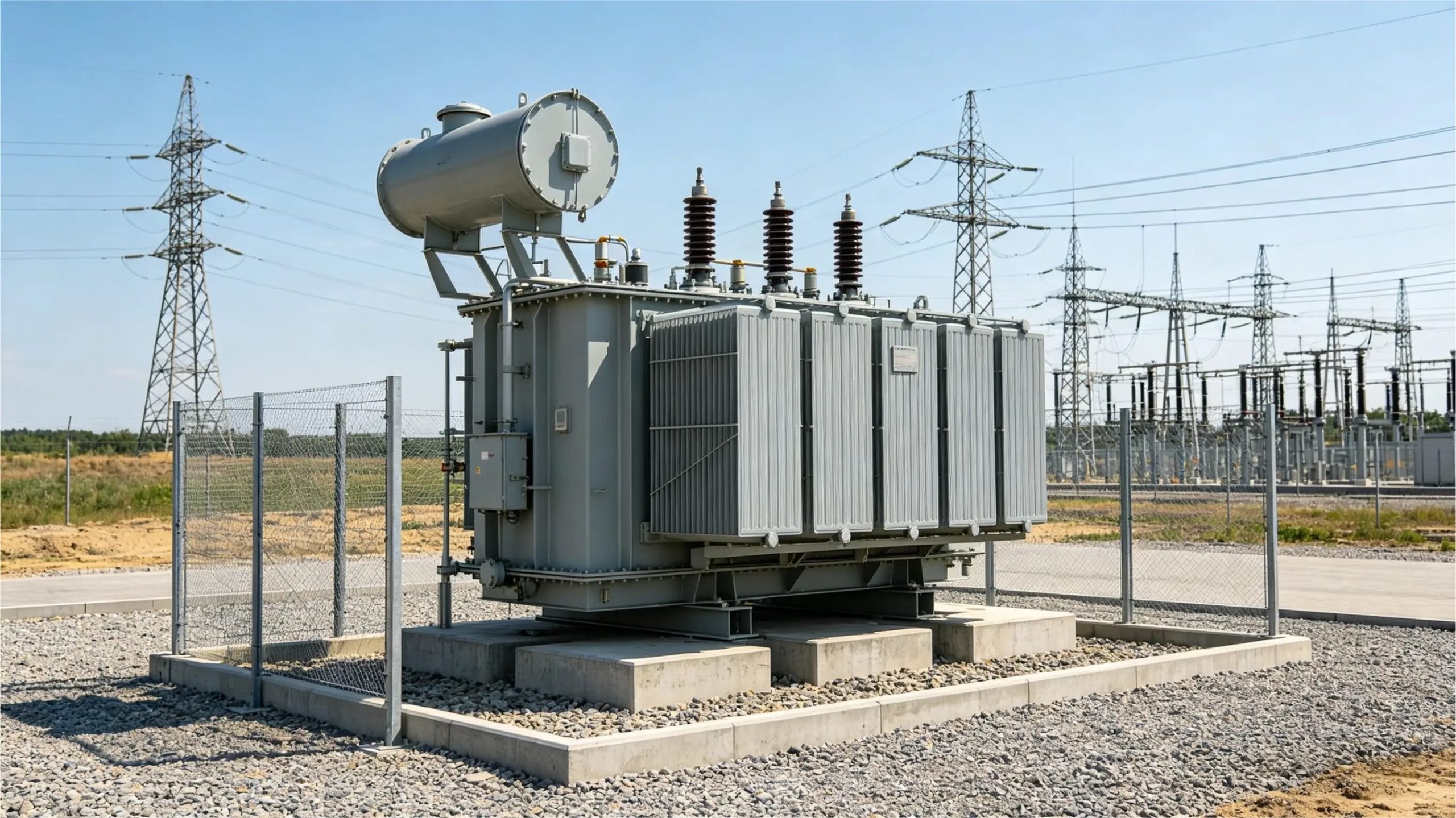

Условия установки напрямую влияют на результат выбора масляных распределительных трансформаторов.
Эксплуатационные требования к одному и тому же трансформатору различаются в обычных условиях на суше и в условиях высокой влажности и воздействия солевого тумана. Игнорирование условий установки при выборе трансформатора является одной из причин возникновения проблем в дальнейшем во многих проектах.
Если проект выполняется на открытом воздухе, оборудование должно быть защищено от дождя, солнца, пыли и длительного воздействия погодных условий. В прибрежных районах необходимо уделять внимание коррозионной стойкости резервуаров, материалам комплектующих и процессам обработки поверхности. В высокогорных районах изменения условий теплоотвода повлияют на номинальную рабочую мощность. Если площадь площадки ограничена, необходимо дополнительно учитывать габариты установки, доступ для технического обслуживания, а также условия транспортировки/подъема.
Некоторые клиенты сосредотачиваются только на заводских характеристиках, пренебрегая вопросом о том, действительно ли трансформатор подходит для длительной эксплуатации на объекте. На самом деле, чем сложнее условия установки, тем важнее заранее четко определить условия эксплуатации, чтобы производитель мог предложить конфигурацию, более приближенную к реальным условиям работы.
Не стоит ориентироваться только на заводскую цену; на самом деле необходимо учитывать общую стоимость владения.
Многие покупатели при приобретении распределительных трансформаторов с масляным охлаждением ориентируются на первоначальную цену. Однако с инженерной и эксплуатационной точки зрения более показательным является совокупная стоимость владения (TCO).
Трансформатор с более низкой начальной ценой может оказаться не более экономически выгодным, если он имеет высокие потери, требует частого технического обслуживания, имеет посредственные комплектующие или более высокую вероятность будущих отказов. И наоборот, более рационально спроектированный распределительный трансформатор с более стабильными материалами и меньшими потерями, хотя и немного дороже на начальном этапе, часто экономит больше энергии и создает меньше проблем в долгосрочной перспективе.
Особенно в случае непрерывной эксплуатации промышленных объектов и систем распределения электроэнергии косвенные потери от простоев трансформаторов обычно значительно перевешивают первоначальную экономию средств. Поэтому при сравнении цен на маслонаполненные распределительные трансформаторы рекомендуется учитывать потери холостого хода, потери под нагрузкой, срок службы, простоту обслуживания и возможности послепродажной поддержки, а не только цену за единицу.
Наличие сертификатов, стандартов и возможностей тестирования являются важными критериями для оценки профессионализма производителя.
В случае с распределительными трансформаторами возможность задать параметры — это одно, а возможность изготовить их в соответствии со стандартами — совсем другое. Это особенно актуально для экспортных проектов, где разные рынки предъявляют специфические требования к стандартам продукции, требованиям к испытаниям и сертификационной документации.
Как правило, квалифицированный производитель распределительных трансформаторов с масляным охлаждением имеет полную систему проектирования, производства, заводских испытаний и документационного сопровождения. Это включает в себя плановые испытания на производительность, испытания на выдерживаемое напряжение, проверку повышения температуры, контроль однородности материалов и стандартные документы, соответствующие требованиям проекта. Все это напрямую влияет на надежность продукции, последующее таможенное оформление, установку и приемку заказчиком.
Если производитель может предоставить только простое коммерческое предложение, но не может обеспечить техническое подтверждение, передачу чертежей и стандартный вывод документации, то даже при низкой цене в процессе выполнения проекта могут возникнуть проблемы. В проектах B2B продукция и документация всегда интегрированы.
При покупке распределительного трансформатора с масляным охлаждением рекомендуется обратить внимание на следующие аспекты.
Перед тем как запрашивать коммерческое предложение, рекомендуется, чтобы покупатель подтвердил как минимум следующую информацию: сценарий проекта, текущие и пиковые нагрузки, требования к первичному и вторичному напряжению, рабочую частоту (50 Гц или 60 Гц), условия установки (внутри или снаружи помещения), температуру, влажность, высоту над уровнем моря и коррозионную активность окружающей среды, наличие потребностей в расширении мощности в будущем, а также необходимость в специальных принадлежностях или повышенных требованиях к защите.
Только при наличии максимально полной информации рекомендации производителя по выбору и коммерческое предложение будут более ценными. В противном случае, даже для одного и того же «масляного распределительного трансформатора» разные производители могут иметь совершенно разное представление об уровне конфигурации, что сделает предложения несопоставимыми.
Как показывает опыт реализации проектов, по-настоящему эффективный процесс закупок часто начинается не со сравнения цен, а с уточнения технических параметров, а затем с оценки целесообразности различных решений.
Заключение
Ключ к выбору подходящего распределительного трансформатора с масляным охлаждением заключается не в рассмотрении какого-либо одного параметра или просто цены, а в том, действительно ли оборудование подходит для вашего проекта.
От сценариев применения, требований к нагрузке и соответствия мощности до уровней напряжения, методов охлаждения, условий установки, стандартов производства и долгосрочных эксплуатационных расходов — каждый аспект повлияет на окончательный результат выбора. Для специалистов по закупкам гораздо целесообразнее потратить больше времени на уточнение технических требований на начальном этапе, чем подвергаться эксплуатационным рискам позже из-за выбора неправильного оборудования.
Подходящий распределительный трансформатор с масляным охлаждением должен не только удовлетворять текущим потребностям в электроснабжении, но и учитывать возможности будущего расширения, эффективность работы и долгосрочную стабильность. Такой выбор действительно важен для промышленных, коммерческих и распределительных электросетей.
