Как выбрать подходящую мощность трансформатора для системы распределения электроэнергии на заводе?
2026-04-24
Описание статьи: Как выбрать подходящую мощность трансформатора для системы электрораспределения завода? В данной статье систематически анализируются ключевые моменты выбора мощности трансформатора для заводов с учетом таких аспектов, как расчет нагрузки, уровень напряжения, коэффициент мощности, пусковой ток, перспективы расширения и условия установки, что помогает предприятиям снизить риски перегрузки и энергопотребления.
Когда заводы расширяют свои цеха, добавляют производственные линии или заменяют старое оборудование, наиболее часто недооцениваемым аспектом является не само оборудование, а мощность трансформатора в системе распределения электроэнергии . Выбор трансформатора недостаточной мощности может привести к повышению температуры, колебаниям напряжения и трудностям с запуском оборудования после определенного периода работы, а в тяжелых случаях — даже к остановкам и старению изоляции. Выбор трансформатора избыточной мощности может показаться «достаточным запасом», но на самом деле это приводит к увеличению первоначальных инвестиций, более высоким потерям холостого хода и менее чем оптимальной эффективности работы.
Для заводов действительно разумный подход заключается не просто в следовании принципу «чем больше, тем безопаснее», а в выборе наиболее подходящего диапазона мощностей, исходя из фактической структуры нагрузки, методов работы и планов будущего расширения.
Почему нельзя определить мощность заводского трансформатора на основе опыта?
Во многих проектах по строительству малых и средних заводов руководители отделов закупок или менеджеры на местах часто напрямую ссылаются на «объем потребляемой мощности соседнего завода» или просто суммируют общую мощность оборудования для определения мощности трансформатора. Этот метод иногда может сработать, но он ненадежен.
Это объясняется тем, что заводские нагрузки обычно не статичны. Различные последовательности запуска производственных линий, различные методы запуска двигателей и различные коэффициенты мощности напрямую влияют на фактическую производительность трансформатора. Особенно на заводах, где используются воздушные компрессоры, водяные насосы, вентиляторы, смесители, штамповочное оборудование, отопительное оборудование или частотные преобразователи, структура нагрузки часто гораздо сложнее, чем кажется на первый взгляд.
Таким образом, выбор мощности трансформатора по сути сводится не к «суммированию номинальных параметров оборудования», а к оценке фактических условий энергопотребления завода.
Для начала разберитесь, как определять мощность трансформатора.
Мощность трансформатора обычно выражается в кВА , что соответствует киловольт-амперам. Мощность оборудования меньшей мощности иногда может выражаться в ВА, где 1 кВА равен 1000 ВА.
Многие специалисты по закупкам путают кВт и кВА, что является одной из наиболее распространенных проблем на начальном этапе выбора. Проще говоря, кВт обозначает активную мощность, а кВА — полную мощность. При выборе трансформаторов заводы обычно используют кВА для согласования мощности, а не только кВт.
Если система содержит такие нагрузки, как двигатели, индуктивное оборудование, сварочные аппараты и частотные преобразователи, коэффициент мощности не всегда будет равен 1. В таких случаях оценка исключительно по кВт часто приводит к недооценке мощности.

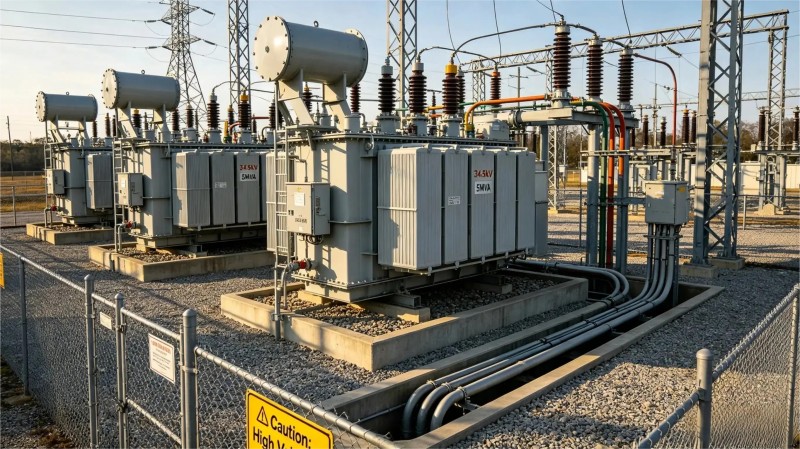

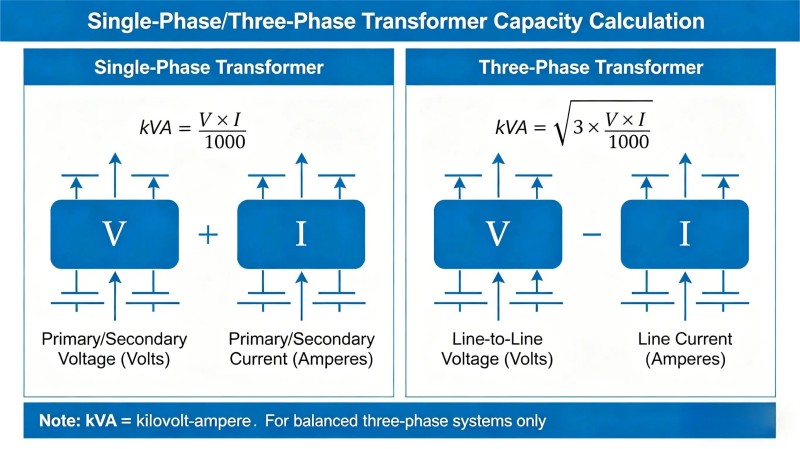

Основные методы расчета мощности заводских трансформаторов
Для однофазной системы основная формула обычно выглядит следующим образом:
Мощность трансформатора (кВА) = Напряжение (В) × Ток (А) ÷ 1000
Для трехфазной системы в заводских условиях чаще всего используется следующая формула:
Мощность трансформатора (кВА) = 1,732 × Напряжение (В) × Ток (А) ÷ 1000
В большинстве заводских проектов используется трехфазное распределение электроэнергии, поэтому трехфазная формула более практична.
В качестве простого примера, если трехфазная нагрузка работает при напряжении 400 В и токе 300 А, то теоретическая мощность составляет приблизительно:
1,732 × 400 × 300 ÷ 1000 = 207,84 кВА
Исходя из полученных результатов, теоретическое значение составляет около 208 кВА. Однако на практике при закупках 208 кВА не выбираются напрямую. Вместо этого вносятся корректировки с учетом влияния при запуске, колебаний нагрузки, температуры окружающей среды и запаса пространства для расширения, в конечном итоге приводя мощность в соответствие со стандартным уровнем мощности.
Нельзя ограничиваться лишь общей мощностью; необходимо также учитывать структуру нагрузки.
В системе распределения электроэнергии на заводе различные нагрузки предъявляют разные требования к трансформаторам.
Если нагрузки преимущественно резистивные, например, электронагревательное оборудование или некоторые системы освещения, то характеристики нагрузки относительно просты, и определение мощности обычно не представляет сложности.
Однако, если на заводе имеется большое количество устройств с электроприводом, таких как вентиляторы, насосы, конвейеры, дробилки, смесители, воздушные компрессоры и машины для литья под давлением, номинальную рабочую мощность нельзя использовать для оценки. Это связано с тем, что эти устройства испытывают более высокие скачки тока при запуске, что предъявляет более высокие требования к мощности трансформатора.
Еще одна ситуация, которую легко упустить из виду, — это нелинейные нагрузки. Например, производственные линии с частотными преобразователями, выпрямителями и сервоконтроллерами вносят гармоники, искажения тока и дополнительное тепловыделение. В таких условиях нагрузки, если мощность слишком ограничена, стабильность последующей работы значительно ухудшится.
Следовательно, при выборе мощности трансформатора на заводе необходимо учитывать как минимум следующие типы нагрузок:
Непрерывные основные нагрузки;
нагрузки на электродвигатели с пусковыми импульсами;
колеблющиеся нагрузки;
нелинейные нагрузки, содержащие гармоники.
Коэффициент мощности напрямую увеличивает требуемую мощность.
Во многих статьях пользователей учат только применению формул, но упускают из виду этап расчета коэффициента мощности. Этот этап имеет решающее значение в реальных проектах.
Если вы уже рассчитали общую активную нагрузку (кВт) завода, то при оценке мощности трансформатора, как правило, необходимо учитывать коэффициент мощности:
Полная мощность (кВА) = Активная мощность (кВт) ÷ Коэффициент мощности (КП)
Например, если общая нагрузка завода составляет 160 кВт, а средний коэффициент мощности системы равен 0,8, то требуемая мощность приблизительно равна:
160 ÷ 0,8 = 200 кВА
Если коэффициент мощности станет еще ниже, требуемая мощность трансформатора продолжит расти.
Именно поэтому многим заводам, даже при относительно низкой суммарной потребляемой мощности оборудования, все равно приходится устанавливать трансформаторы большей мощности. Это не "расточительно", а скорее связано с наличием индуктивных нагрузок и влиянием реактивной мощности в самой системе.

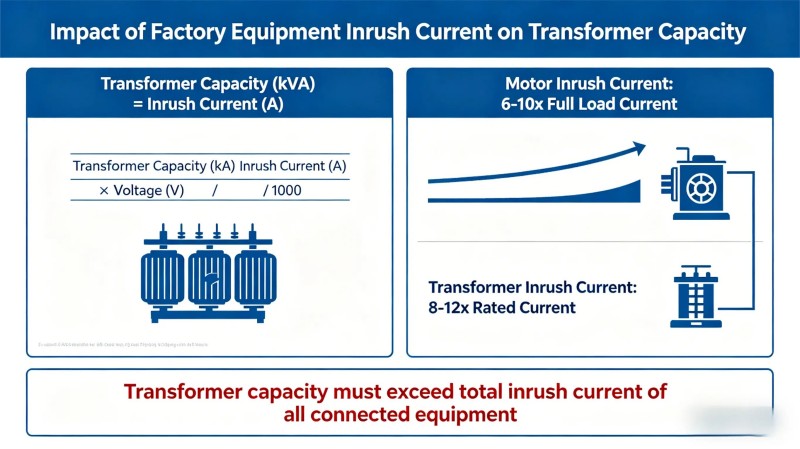

Почему пусковой ток часто определяет, что выбор модели, основываясь исключительно на рабочем токе, невозможен?
В системах электроснабжения на заводах одним из часто недооцениваемых факторов является пусковой ток.
Пусковой ток многих двигателей значительно превышает их стабильный рабочий ток. В некоторых случаях, даже при низкой нормальной рабочей нагрузке оборудования, трансформатор может в короткий промежуток времени существенно пострадать при одновременном запуске нескольких устройств.
Поэтому при выборе мощности следует учитывать не только нормальные параметры эксплуатации, но и максимальные условия одновременного запуска. Распространенной практикой является добавление пускового коэффициента или запаса прочности к базовому расчетному значению. Для обычных условий эксплуатации обычно используется увеличение на 10–20%; однако при частых запусках, запусках с большими нагрузками или сильных ударных нагрузках следует придерживаться консервативного подхода.
Особенно в таких производственных процессах, как дробление, измельчение, вентиляцию, насосное оборудование и компрессорные системы, выбор мощности исключительно на основе тока непрерывной работы приведет к большей вероятности возникновения проблем в дальнейшем.
Стандартный уровень мощности не следует выбирать произвольно, исходя из наиболее близкого значения, а лучше отдать предпочтение предыдущему уровню для большей стабильности.
Теоретически рассчитанная мощность часто не соответствует стандартным техническим характеристикам, представленным на рынке.
Например, если расчетная потребляемая мощность составляет 212 кВА, 268 кВА или 386 кВА, фактическая закупка не будет основываться на точно соответствующем значении. Вместо этого будет выбрана более подходящая модель из стандартного диапазона и выше. К распространенным стандартным мощностям относятся: 30 кВА, 50 кВА, 75 кВА, 100 кВА, 160 кВА, 200 кВА, 250 кВА, 315 кВА, 400 кВА, 500 кВА, 630 кВА, 800 кВА, 1000 кВА и т. д.
Например, если расчетный результат составляет около 230 кВА, то более практичным выбором обычно является 250 кВА, а не 200 кВА.
Причина проста: трансформаторы — это не лабораторное оборудование; они должны справляться с условиями эксплуатации в полевых условиях, сезонными изменениями, колебаниями нагрузки и будущим расширением мощности. Если мощность будет определена слишком жестко, дальнейшая работа будет очень пассивной.
Потребности в дальнейшем расширении следует учитывать в процессе первоначального выбора системы.
Заводские проекты редко бывают статичными. Выбор трансформатора — ключевой вопрос. Сегодня это одна производственная линия, в следующем году может быть добавлена вторая; в этом году доступно только базовое оборудование, позже могут быть добавлены блоки автоматизации, упаковочные линии, системы пылеудаления, системы охлаждения или вспомогательное силовое оборудование.
Если первоначальный выбор трансформатора соответствует только текущей нагрузке, при последующем расширении возникнут две проблемы:
Во-первых, существующий трансформатор быстро достигнет предела своей нагрузки;
Во-вторых, замена или параллельное подключение приведет к увеличению дополнительных затрат на строительные работы, прокладку кабелей и простои.
Поэтому в зрелых проектах обычно закладывается определенный запас для будущего расширения сверх первоначального расчета мощности. Распространенной практикой является добавление 10–30% запаса к максимально прогнозируемой нагрузке, но этот запас не может быть применен механически и должен рассматриваться в сочетании с графиком расширения компании.
Если ожидается, что завод будет стабильно работать в течение следующих двух-трех лет, запас прочности может быть более консервативным; если же он уже находится в цикле расширения или если в здании завода уже зарезервировано место для нового оборудования, то потребности в расширении следует учитывать с самого начала.
Если уровень напряжения не совпадает, даже большая емкость теряет смысл.
Мощность — не единственный параметр. При выборе трансформатора необходимо также учитывать уровень напряжения.
Входное напряжение должно соответствовать местной электросети или схеме электроснабжения, а выходное напряжение должно соответствовать фактической нагрузке предприятия. Если уровни напряжения не совпадают, даже при достаточной мощности оборудование может работать нестабильно.

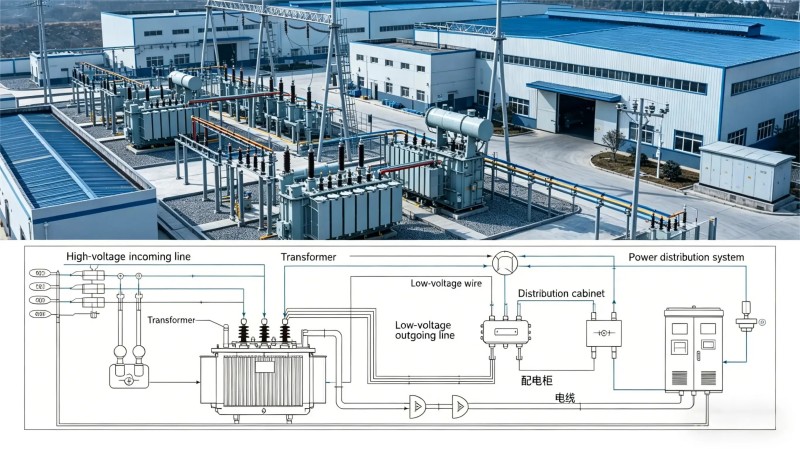

Например, на некоторых заводах используются высоковольтные входные линии и низковольтное энергопотребление, поэтому необходимо четко определить уровень напряжения на высоковольтной стороне и номинальную выходную мощность на низковольтной стороне; некоторые проекты включают в себя несколько цехов и различные типы оборудования, что требует дальнейшего уточнения фактических потребностей в электроэнергии различных цепей.
Проще говоря, мощность определяет, «какую нагрузку он может выдержать», а уровень напряжения определяет, «может ли он корректно питать эти нагрузки». Оба параметра необходимо учитывать совместно.
Условия установки могут влиять на фактическую полезную мощность трансформатора.
Многие считают, что мощность, указанная на паспортной табличке трансформатора, — это мощность, которую можно использовать непосредственно на объекте, но это не всегда так.
Высокие температуры окружающей среды, большая высота над уровнем моря, плохая вентиляция, сильное запыление и высокая влажность — все это может влиять на теплоотвод и изоляционные характеристики трансформатора, а следовательно, и на его фактическую нагрузочную способность.
Например, в условиях высоких температур давление теплоотдачи выше, что увеличивает риск работы трансформатора на полной нагрузке в течение длительных периодов времени. Низкая плотность воздуха на больших высотах ослабляет охлаждающий эффект. Высокий уровень пыли и коррозионных газов также может создавать дополнительную нагрузку на изоляцию и внешние компоненты.
Именно поэтому для трансформатора, нормально работающего в типичной промышленной зоне, в цехах с высокими температурами или в суровых условиях окружающей среды может потребоваться более консервативный выбор мощности.
При обращении к производителю заводы в идеале должны предоставлять информацию о месте установки, высоте над уровнем моря, температуре окружающей среды, условиях внутри и снаружи помещений, а также уровне запыленности или влажности, а не только одну цифру в кВА.
Тип установки (погружная в масло или сухая) также повлияет на выбор объема.
Хотя в данной статье основное внимание уделяется мощности, тип трансформатора также существенно влияет на окончательную конструкцию заводских систем распределения электроэнергии.
Для наружных установок в проектах со значительными колебаниями нагрузки и повышенными требованиями к теплоотводу и перегрузочной способности часто предпочитают трансформаторы с масляным охлаждением.
В условиях строгих требований к пожарной безопасности, планировке помещений и защите окружающей среды в определенных ситуациях может быть приоритет отдан сухим трансформаторам.
С точки зрения конфигурации мощностей, различные методы теплоотвода и сценарии установки приводят к несколько иным подходам инженеров при распределении мощностей. Поэтому при фактическом выборе «мощность» и «тип конструкции» не следует рассматривать изолированно.
При выборе мощности трансформатора для заводской системы распределения электроэнергии рекомендуется следовать этим 5 шагам.
Первым шагом является идентификация всего основного электрооборудования с разграничением на непрерывные нагрузки, импульсные нагрузки и будущие новые нагрузки.
Второй шаг — подтвердить, является ли система однофазной или трехфазной, и проверить уровень напряжения.
Третий шаг — рассчитать базовую мощность на основе рабочего тока или общей активной нагрузки и перевести ее в кВА, используя коэффициент мощности.
Четвертый шаг заключается в добавлении разумного запаса прочности, основанного на начальном токе, гармониках, температуре окружающей среды и будущих потребностях в расширении.
Пятый шаг — сравнение со стандартным уровнем мощности, выбор более надежной спецификации и согласование окончательного решения с производителем.
Эти пять шагов могут показаться простыми, но именно детали часто определяют успех или неудачу проекта. Это особенно верно для заводских проектов, где нагрузка — это не «идеальная нагрузка», описанная в учебниках, а реальная система, которая меняется, колеблется и подвержена расширению мощностей.
Вывод: оптимальная вместимость не обязательно означает, что чем больше, тем лучше, но тем она более подходит.
Ключевым моментом при выборе мощности трансформатора для системы распределения электроэнергии на заводе является не стремление к максимальному запасу прочности, а обеспечение разумного соответствия между мощностью, нагрузкой, напряжением и условиями на площадке.
По-настоящему профессиональный подбор оборудования включает в себя расчет текущих нагрузок и учет начальных воздействий; он требует понимания теоретических формул, а также условий работы в цехе; он учитывает, пригодно ли оборудование для использования сейчас и будет ли оно достаточно эффективным через два-три года.
Если в вашем проекте четко определены уровни напряжения, перечень оборудования, рабочие токи и условия установки, то выбор мощности может быть достаточно точным. И наоборот, если эта информация неполна, и решения принимаются исключительно на основе опыта, последующие затраты будут либо чрезмерно высокими, либо возрастут эксплуатационные риски.
Для пользователей на заводе трансформатор подходящей мощности — это не просто устройство электропитания, а фундаментальная гарантия стабильной работы всей производственной системы.
