Как продлить срок службы трансформаторов с масляным охлаждением
2026-08-04
Узнайте, как технические характеристики, контроль температуры, испытания масла, управление нагрузкой, заводские приемочные испытания и подготовка к экспорту могут продлить срок службы маслопогружных трансформаторов.
Маслонаполненный трансформатор редко доживает до конца своего срока службы из-за одного единичного события. Срок службы обычно сокращается из-за накопления тепла, влаги, загрязнения масла, ослабленных соединений, многократных перегрузок, повреждений при транспортировке или несоответствия характеристик электросети.
С точки зрения инженера по вводу в эксплуатацию, это наилучший способ продлить срок службы трансформаторов с масляным охлаждением. Это позволяет контролировать риски на этапах разработки технических условий, заводских испытаний, экспортной поставки, монтажа, ввода в эксплуатацию и эксплуатации.
Стандарт IEC 60076-7 связывает нагрузку, рабочую температуру и термическое старение, а стандарт IEC 60422 содержит рекомендации по мониторингу и обслуживанию минерального изоляционного масла.
Срок службы начинается с момента составления технической спецификации.
Техническое обслуживание не может полностью исправить неправильно подобранный трансформатор.
Перед оформлением заказа подтвердите:
● Номинальное и максимальное системное напряжение
● Фактическое первичное и вторичное напряжение под нагрузкой
● Частота, векторная группа и нейтральное заземление
● Укажите диапазон и шаг.
● Температура окружающей среды, высота над уровнем моря, влажность, пыль и соляной туман
● Средняя нагрузка, пиковая нагрузка и режим пускового режима двигателя.
● Гармоники от частотно-регулируемых приводов, выпрямителей, систем бесперебойного питания или инверторов.
● Уровень короткого замыкания сети
● Установка внутри или снаружи помещений.
● Метод охлаждения, защитные устройства и средства мониторинга.
Распространенный экспортный риск заключается в заказе «трансформатора 11 кВ/415 В» без проверки профиля напряжения в сети.
Если входящее напряжение остается выше номинального, а диапазон отводов неподходящий, трансформатор может работать с более высоким магнитным потоком, потерями, шумом и температурой. В этом случае может потребоваться другое номинальное напряжение, более широкий диапазон отводов вне цепи или переключатель отводов под нагрузкой.
Мощность не должна основываться исключительно на подключенной нагрузке.
Дробилки, насосы, компрессоры и системы отопления, вентиляции и кондиционирования воздуха создают пусковой ток и колебания нагрузки. Агрегат, работающий ежедневно вблизи своего теплового предела, будет изнашиваться быстрее.
Стандарт IEC 60076-2 определяет требования к повышению температуры и методы испытаний для трансформаторов с жидкостным охлаждением. Стандарт IEC 60076-7 рассматривает вопросы нагрузки и термического старения.
Риск при закупке очевиден: самая низкая начальная цена может скрывать недостаточный запас по охлаждению, неправильный диапазон регулировки напора, слабую конструкцию защиты от короткого замыкания или отсутствие комплектующих. Эти ошибки становятся эксплуатационными расходами после поставки.

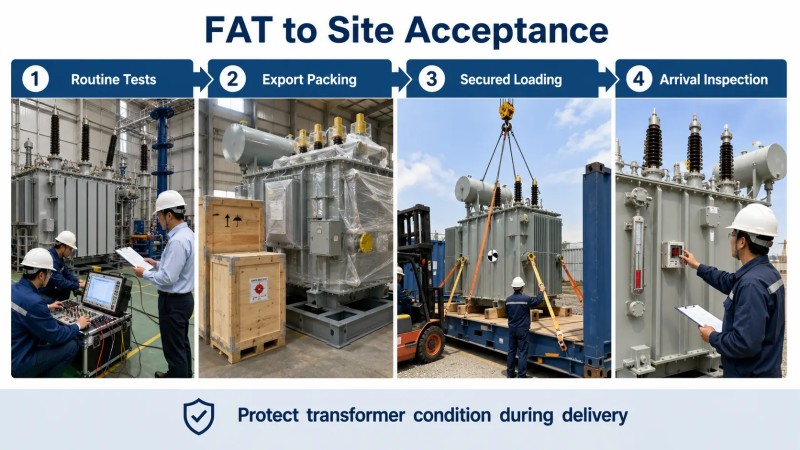

Используйте FAT для обеспечения долгосрочной надежности.
Надлежащая заводская приемка трансформатора подтверждает соответствие изготовленного изделия утвержденным чертежам, техническим характеристикам и спецификации закупки.
В плане инспекции следует разделять плановые и типовые или специальные испытания.
Для типичного проекта IEC следует провести следующий анализ:
● Сопротивление обмотки
● Коэффициент напряжения, полярность и векторная группа
● Сопротивление короткого замыкания и потери на нагрузке
● Потери холостого хода и ток холостого хода
● Испытания на устойчивость к переменному току с раздельным источником и с наведенным источником
● Измерения изоляции
● Функциональная проверка сигнализаций и устройств защиты.
● Проверка на утечки из резервуара, давление и уровень масла.
● Таблички с названиями, клеммы и принадлежности
● Результаты анализа масла перед отправкой
При необходимости проводятся испытания на повышение температуры, уровень шума, частичный разряд или импульсные испытания.
Стандарт IEC 60076-3 описывает требования к изоляции и диэлектрическим испытаниям, а стандарт IEC 60076-1 предоставляет общие основы для спецификации и испытаний трансформаторов.
Не принимайте типовой отчет без указания фактического серийного номера, измеренных значений, критериев приемки и артикулов прибора.
Для критически важных проектов утвердите процедуру заводских приемочных испытаний (FAT) до завершения производства. Определите контрольные точки, форматы отчетов и требования к проверке сторонними организациями.
Более низкая закупочная цена не может компенсировать сбои при вводе в эксплуатацию, переработку нефти или задержки проекта в пункте назначения.
Экспортная упаковка является частью обеспечения надежности трансформатора.
Трансформатор может пройти заводские приемочные испытания, но при этом иметь следы попадания влаги, поврежденные изоляторы, неплотно прилегающие компоненты, облупившуюся краску или утечку масла.
Морские перевозки сопряжены с вибрацией, воздействием соленого воздуха, перепадами температур и многократными погрузочно-разгрузочными работами.
Уточните, будет ли отгружен трансформатор:
● Полностью собранный и заполненный маслом.
● При заполненном маслом основном баке и снятых принадлежностях
● При пониженном уровне масла
● Использование сухого газа для более мощного трансформатора
● Радиаторы, расширительные бачки и втулки поставляются отдельно.
План упаковки должен включать герметичные ящики с принадлежностями, осушитель, защиту фланцев, древесину, соответствующую экспортным стандартам, метки для подъема, метки центра тяжести, номера ящиков и запасные прокладки.
Индикаторы удара или наклона полезны на маршрутах с повышенным риском для транспортировки.
Упаковка должна соответствовать всему маршруту. Прямая доставка до асфальтированной подстанции не эквивалентна нескольким перегрузкам в портах с последующей транспортировкой по 500 километрам грунтовых дорог.
По прибытии в пункт назначения перед подписанием квитанции о доставке осмотрите бак, радиаторы, втулки, манометры, клапаны, уплотнения, индикаторы удара и упаковочные ящики.
Сфотографируйте масляные пятна, деформации, поврежденные уплотнения или влажную упаковку. Осмотр трансформатора после морской транспортировки должен быть завершен до сборки и ввода в эксплуатацию.
Ошибки при монтаже и вводе в эксплуатацию преждевременно приводят к поломке оборудования.
Многие случаи преждевременного выхода трансформаторов из строя начинаются на месте установки.
Следуйте утвержденному руководству и инструкции по вводу в эксплуатацию.
Проверять:
● Уровень фундамента и дренаж
● Электрические зазоры
● Радиатор и расширительный бак в сборе
● Состояние прокладки и чистота фланца
● Заполнение маслом, вакуумная обработка и фильтрация
● Заземление бака, нейтрали и оборудования
● Схема подключения трансформатора тока
● Настройки реле и логика сигнализации
● Момент затяжки втулки и поддержка кабеля
● Расположение ограничителя перенапряжения и заземление
● Последовательность фаз и положение отвода
После длительного хранения или морской транспортировки проверьте состояние изоляции, коэффициент теплоизоляции, векторную группу, качество масла и работу вспомогательного оборудования.
Не следует включать трансформатор только потому, что его внешний вид приемлем.
При первом включении питания запишите температуру окружающей среды, температуру масла, температуру обмотки (если имеется), напряжение, ток, положение отводов, шум, вибрацию и состояние защиты.
Эти показания становятся базовыми для профилактического обслуживания трансформаторов.

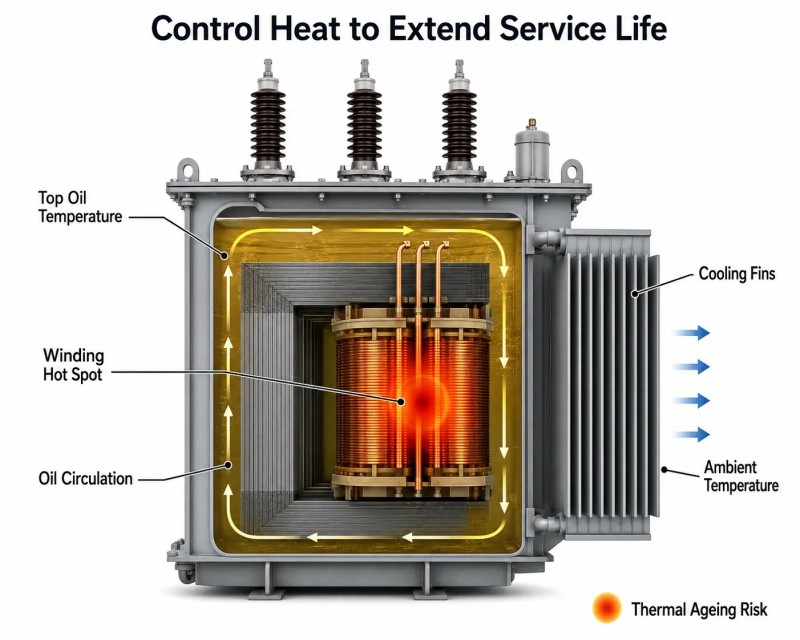

Контроль температуры, влажности и состояния масла.
Твердая теплоизоляционная система изнашивается под воздействием термических и химических нагрузок.
Операторы не могут напрямую осмотреть внутреннюю бумажную изоляцию, поэтому им приходится отслеживать показатели, выявляющие аномальное старение.
Управление загрузкой и охлаждением
Одновременно отслеживайте ток нагрузки, температуру верхнего слоя масла, температуру обмотки и температуру окружающей среды.
Расследовать:
● Повторяющиеся пиковые нагрузки
● Фазовый дисбаланс
● Заблокированная вентиляция
● Загрязненные радиаторы
● Вышедшие из строя вентиляторы системы охлаждения
● Низкий уровень масла
● Температура окружающей среды выше расчетного значения
Временная перегрузка может быть допустима только при условии проведения определенной оценки нагрузки.
Повторные неконтролируемые перегрузки являются прямым механизмом сокращения срока службы.
Предотвратите проникновение влаги.
Проверьте прокладки, клапаны, втулки, уплотнения, расширительные баки и сапуны.
Замените насыщенный силикагель и устраните утечки воздуха. Сушка масла без устранения источника влаги лишь устраняет симптом.
Для герметичных баков проверьте герметичность и поведение при повышении давления. Для трансформаторов расширительного типа осмотрите вентиляционное отверстие, индикатор уровня масла, мембрану и соединительные трубопроводы.
Трендовые данные испытаний масла
Практическая программа испытаний трансформаторного масла может включать в себя:
● Пробивное напряжение
● Содержание влаги
● Кислотность
● Коэффициент диэлектрических потерь
● Сопротивление
● Анализ растворенных газов
Точный объем работ зависит от номинальной мощности трансформатора и критичности проекта.
Стандарт IEC 60422:2024 содержит рекомендации по надзору и техническому обслуживанию минеральных изоляционных масел и других изоляционных жидкостей на основе углеводородов.
Не следует судить о состоянии трансформатора по одному изолированному результату.
Повышение влажности, кислотности или наличие газов, выделяющихся при неисправности, могут указывать на нарушение герметичности, перегрев, искрение или ухудшение состояния изоляции. Правильные процедуры отбора проб имеют важное значение, поскольку загрязненные бутылки или некачественный отбор проб могут привести к ошибочным результатам.
Проверьте соединения и наличие утечек.
Очистите радиаторы и вентиляционные каналы в пыльных местах.
По возможности используйте тепловизионную диагностику соединений кабелей и изоляторов. Неплотно прилегающий кабельный наконечник может вызывать локальный нагрев даже при нормальной нагрузке трансформатора.
Устраняйте утечки масла на ранней стадии. Небольшая утечка может стать местом проникновения влаги и постепенно снизить уровень масла.
Инженерный сценарий: Цементный завод на Ближнем Востоке
Масляный трансформатор мощностью 11 кВ (1600 кВА) обеспечивает электропитание дробилок, конвейеров и вспомогательных двигателей на цементном заводе.
Летом температура воздуха высокая, в воздухе много пыли, а запуск дробилок приводит к резким пикам нагрузки.
Один лишь визуальный осмотр не позволит обнаружить засорение радиатора, перегрев клемм и накопленное тепловое напряжение.
Более строгий план технического обслуживания включает в себя:
● Проверка грузоподъемности по измеренному циклу нагрузки.
● Выбор ответвлений на основе фактического напряжения в сети.
● Очистка охлаждающих поверхностей в пыльные периоды.
● Тенденции изменения температуры верхнего слоя масла и намотки.
● Проверка баланса фазных токов
● Термографический контроль соединений кабелей и изоляторов.
● Испытание трансформаторного масла на основе оценки рисков
Практический вывод таков: способы предотвращения перегрева трансформатора зависят от области применения.
Дополнительные анализы масла не могут компенсировать засорение радиаторов или недостаточную мощность трансформатора.
Инженерный сценарий: Проект очистки прибрежных вод
Трансформатор 33/0,415 кВ экспортируется из Китая на прибрежную африканскую водоочистную станцию.
Он перевозится по морю, остается в порту, а затем доставляется вглубь страны грузовиками. На этом участке высокая влажность, засоление и частые запуски насосов.
В техническом задании на закупку должно быть указано:
● Морское износостойкое покрытие
● Герметичная упаковка аксессуаров
● Защита фланцев от коррозии
● транспортные средства контроля воздействия
● Процедура проверки в пункте назначения
● Определенные предварительные испытания на включение питания
Перед включением в сеть группа EPC должна проверить состояние масла, изоляцию, соотношение компонентов, векторную группу, заземление, защитную проводку и положение ответвлений.
В процессе эксплуатации необходимо контролировать режим запуска насоса, коррозию, вентиляцию и утечки масла.
Даже исправный трансформатор может преждевременно выйти из строя, если упаковка, хранение или сборка на месте эксплуатации плохо контролируются.

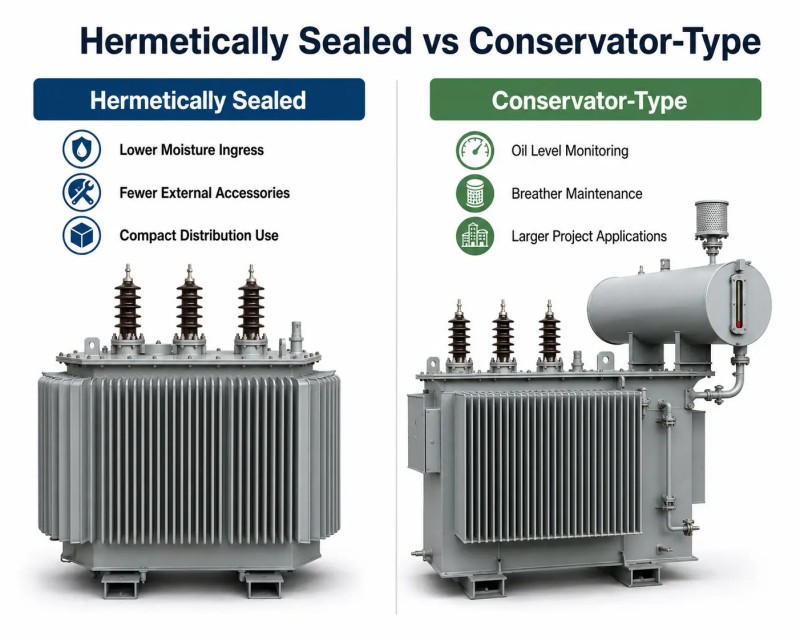

Сравнение товаров
Трансформатор с герметичным гофрированным баком
Трансформатор с герметичным гофрированным баком ограничивает контакт масла с окружающим воздухом и снижает необходимость в обслуживании системы вентиляции картера.
Он часто подходит для распределительных сетей и объектов, где требуется более простое техническое обслуживание. Однако утечки, поведение под давлением и тепловые нагрузки по-прежнему требуют внимания.
Трансформатор консервационного типа
Трансформатор расширительного типа обеспечивает пространство для расширения масла и поддерживает более широкий спектр конфигураций дополнительных устройств, особенно при больших номинальных мощностях.
Это требует более тщательного осмотра сапуна, расширительного бака, мембраны и соединительных трубопроводов.
Сухой трансформатор
Сухой трансформатор позволяет избежать обслуживания жидкостной изоляции и может подойти для установки внутри помещений, где приоритетными являются противопожарная безопасность и интеграция в архитектуру здания.
В условиях высокой температуры, запыленности или сильной нагрузки на открытом воздухе трансформатор с масляным охлаждением может обеспечить более высокую тепловую эффективность. Однако для его эксплуатации по-прежнему необходимы герметичность, контроль утечек масла и регулярное техническое обслуживание.
Окончательный выбор должен отражать следующее:
● Среда установки
● Требования пожарной безопасности
● Экологические требования
● Профиль нагрузки
● Возможность технического обслуживания
● Первоначальная стоимость
● Долгосрочный операционный риск
Последовательность технического обслуживания для владельца актива
После включения питания сохраните:
● Отчет FAT
● Утвержденные чертежи
● Сертификаты на трансформаторное масло
● Руководства по эксплуатации аксессуаров
● упаковочные листы
● протоколы инспекции транспорта
● Документы о вводе в эксплуатацию
● Начальные рабочие данные
На начальном этапе эксплуатации проверьте наличие утечек, посторонних звуков, повышения температуры, сигналов тревоги и электрических соединений.
Через запланированные промежутки времени проверяйте уровень масла, втулки, прокладки, сапуны, радиаторы, вентиляторы, заземление, клеммы кабелей и защиту от коррозии.
Вместо хранения показаний без анализа, мы получаем данные о тенденциях изменения нагрузки и температуры.
Для ежегодного или планового технического обслуживания, основанного на оценке рисков, ознакомьтесь со следующей информацией:
● Тенденции результатов анализа масла
● История температур и нагрузок
● работа системы защиты
● Результаты термографического исследования
● Состояние заземления
● Повторяющиеся события перегрузки
Точный интервал технического обслуживания должен учитывать номинальную мощность трансформатора, критичность проекта, условия окружающей среды, инструкции производителя, историю эксплуатации и местные правила.
При срабатывании сигнализации о перегреве необходимо определить причину, прежде чем заменять компоненты.
Высокая температура может быть вызвана перегрузкой, плохим охлаждением, низким уровнем масла, неплотным соединением, неправильным положением крана или внутренней неисправностью.
Часто задаваемые вопросы
Как долго может работать трансформатор с масляным охлаждением?
Сам по себе календарный возраст не является решающим фактором.
На остаточный срок службы влияют такие факторы, как нагрузка, температура в зоне перегрева, влажность, состояние масла, короткие замыкания, качество технического обслуживания и история транспортировки.
Трансформатор, за которым правильно ухаживают, может оставаться в эксплуатации десятилетиями, в то время как многократный перегрев может значительно ускорить износ изоляции.
Как часто следует проверять трансформаторное масло?
Для каждого трансформатора не существует единого интервала.
Частота зависит от класса напряжения, номинальных параметров, критичности, возраста, нагрузки, истории использования масла, условий окружающей среды и местных требований к техническому обслуживанию.
Для критически важных трансформаторов требуется более строгий мониторинг тенденций, чем для малонагруженных резервных устройств.
Может ли трансформатор с масляным охлаждением быть перегружен?
Только при условии проведения инженерной оценки, учитывающей температуру окружающей среды, предыдущие нагрузки, эффективность охлаждения и тепловые пределы.
Повторные неконтролируемые перегрузки сократят срок службы изоляции.
Что следует проверить после международной доставки?
Осмотрите бак, лакокрасочное покрытие, втулки, радиаторы, клапаны, манометры, уплотнения, корпуса принадлежностей и индикаторы удара.
Перед включением питания проверьте состояние изоляции, состояние масла, коэффициент сжатия, векторную группу, заземление, защитную проводку и положение ответвлений.
Какие файлы FAT следует сохранить покупателю?
Сохраняйте подписанные протоколы испытаний, идентификационные данные серийного номера, измеренные потери, импеданс, коэффициент напряжения, сопротивление обмоток, записи диэлектрических испытаний, результаты испытаний масла, утвержденные чертежи, упаковочные листы и накладную производителя.
Призыв к действию
Для трансформатора стандарта IEC 60076 , используемого в проектах EPC, энергетических, промышленных, водоочистных, горнодобывающих или коммерческих объектах, отправьте нам:
● Системное напряжение
● Требуемая мощность
● Тип нагрузки и профиль нагрузки
● Температура окружающей среды
● Высота установки
● Приложение
● Необходимые аксессуары
● Страна назначения и порт
● Условия доставки
Перед составлением коммерческого предложения наша инженерная команда может проверить согласование напряжения, запас по охлаждению, диапазон ответвлений, требования к заводским приемочным испытаниям, экспортную упаковку и документы по вводу в эксплуатацию.
