Руководство по выбору трансформатора пиковой нагрузки
2026-07-07
Практическое руководство для подрядчиков, инженеров и владельцев предприятий, занимающихся проектированием, закупками и строительством, по выбору масляных, сухих трансформаторов с регулированием напряжения под нагрузкой и комплектных подстанций для предприятий с колеблющимися пиковыми нагрузками.
Выбор трансформатора для производственного предприятия не должен основываться только на его общей установленной мощности. Реальные условия эксплуатации зависят от скорости нарастания нагрузки, продолжительности пика и частоты повторения скачков нагрузки в процессе производства.
Многие подрядчики EPC и менеджеры по закупкам отправляют запросы типа «2000 кВА, 11 кВ/0,415 кВ, Dyn11, стандарт IEC». Это отправная точка, а не полная спецификация трансформатора. Сварочные аппараты, штамповочные прессы, воздушные компрессоры, машины для литья под давлением, чиллеры, печи, частотно-регулируемые приводы и крупные электродвигатели могут создавать кратковременные пиковые нагрузки, значительно превышающие нормальный рабочий ток.
Если трансформатор рассчитан только на основе средней нагрузки, предприятие может столкнуться с падением напряжения, высокой температурой обмоток, ложными срабатываниями и нестабильной работой производственного оборудования. Если трансформатор рассчитан с запасом мощности без точных расчетов, покупатель платит за более высокую стоимость трансформатора, большие потери холостого хода, больший вес при транспортировке и более крупное низковольтное оборудование. Лучший подход — это подбор типа трансформатора в соответствии с кривой нагрузки, условиями напряжения, условиями установки и планами будущего расширения.

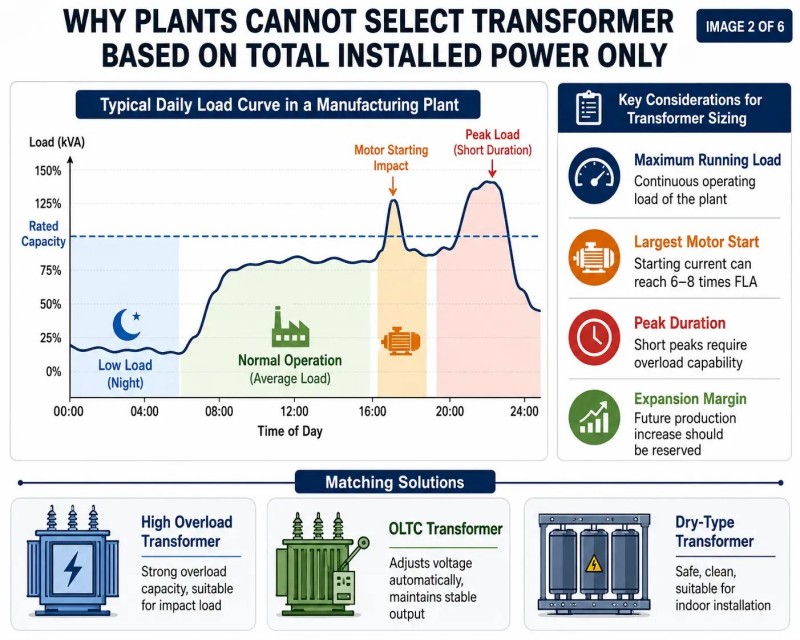

Почему общей установленной мощности недостаточно
Суммарная установленная мощность полезна для предварительной оценки проекта, но она не отражает реальную нагрузку на трансформатор.
На электростанции может быть установлена мощность 2200 кВт, в то время как нормальная рабочая нагрузка составляет всего 1200 кВт. Во время запуска двигателя или сварочных циклов ток может резко возрастать в течение короткого периода времени. Номинальная мощность трансформатора может казаться приемлемой, но низковольтная шина все равно может испытывать падение напряжения.
Для производственного предприятия с высокими колебаниями пиковой нагрузки перед составлением коммерческого предложения следует рассмотреть четыре параметра: максимальную одновременную рабочую нагрузку, наибольшую пусковую мощность двигателя или оборудования, продолжительность пиковой нагрузки и частоту пиковых нагрузок в сутки. Эти показатели более полезны, чем простое значение общей мощности.
Производственные предприятия с резкими колебаниями пиковой нагрузки
На сварочных, штамповочных и металлообрабатывающих предприятиях часто возникают резкие пики тока. Точечная сварка, дуговая сварка, гидравлические прессы и штамповочное оборудование могут создавать нагрузку на трансформатор в виде повторяющихся импульсов.
Предприятия по литью под давлением, переработке резины и пластмасс также нуждаются в тщательном анализе. Зоны нагрева, гидравлические установки, системы охлаждения и компрессоры не всегда работают одновременно, но их совместный запуск может привести к нестабильности напряжения.
На предприятиях пищевой, химической и упаковочной промышленности часто используются компрессоры, миксеры, холодильные установки, конвейеры и линии розлива. Трансформатор может нормально работать большую часть дня, а затем столкнуться с кратковременной перегрузкой при одновременном запуске нескольких систем.
Горнодобывающая промышленность, производство цемента, металлоконструкций и строительных материалов создают дополнительный уровень риска: высокая температура окружающей среды, пыль, длинные кабельные трассы и большие нагрузки от электродвигателей. В таких проектах мощность системы охлаждения, устойчивость к короткому замыканию, герметичность и защита корпуса не могут рассматриваться как второстепенные детали.

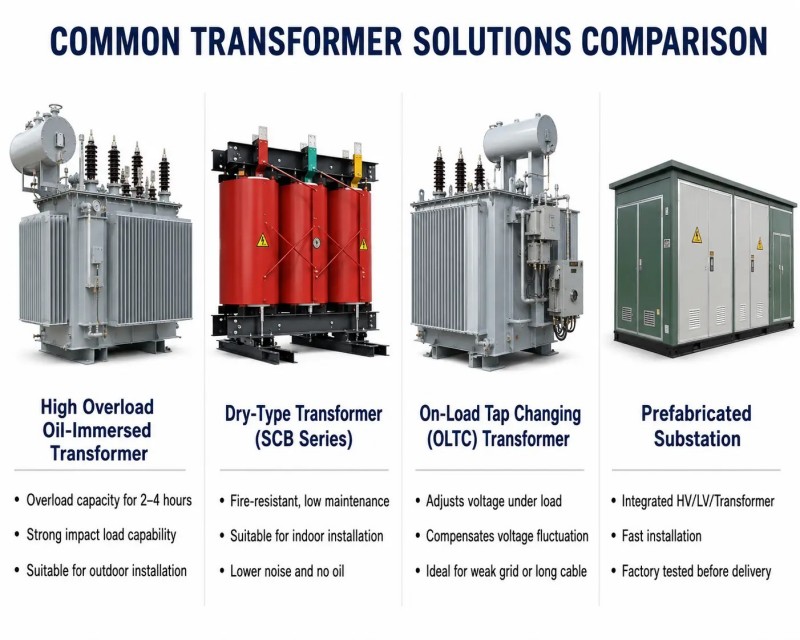

Сравнение продукции: какой тип трансформатора подходит для данной нагрузки?
Единого типа трансформатора недостаточно для каждого завода, работающего в условиях нестабильной нагрузки.
Распределительный трансформатор S13-M(F) с масляным охлаждением и высокой перегрузкой обычно подходит для наружных подстанций, главных заводских электростанций, горнодобывающих предприятий и тяжелых промышленных нагрузок. Он лучше справляется с отводом тепла, чем многие компактные решения для помещений, и практичен, когда на предприятии используются двигатели, компрессоры, сварочное оборудование или другие ударные нагрузки.
Сухие трансформаторы с эпоксидной смолой и сердечником из SCB часто используются в закрытых электростанциях, производственных зданиях, коммерческих производственных предприятиях и на объектах со строгими противопожарными требованиями. Их можно устанавливать ближе к центру нагрузки. Принудительное воздушное охлаждение позволяет улучшить кратковременную перегрузочную способность, но это не следует рассматривать как постоянное увеличение мощности.
Масляно-погружной трансформатор SZ13 или SZ11 с регулировкой напряжения под нагрузкой подходит для проектов, где напряжение в сети нестабильно. Распространенная проблема на таких объектах — низкое напряжение в часы пиковой нагрузки днем и высокое напряжение в ночное время при малой нагрузке. Регулировка напряжения под нагрузкой помогает корректировать напряжение под нагрузкой и поддерживать низкое выходное напряжение в более удобном диапазоне.
Простое правило прямого выбора: для кратковременных скачков нагрузки следует рассмотреть трансформаторы с масляным охлаждением и высокой перегрузкой; для установок, чувствительных к возгоранию внутри помещений, следует рассмотреть трансформаторы сухого типа; для нестабильного напряжения в сети следует рассмотреть трансформатор с регулированием напряжения под нагрузкой (OLTC). Для крупных электростанций лучшим решением может быть сочетание главного трансформатора, компенсации реактивной мощности, секционированной низковольтной распределительной сети и сборной подстанции.

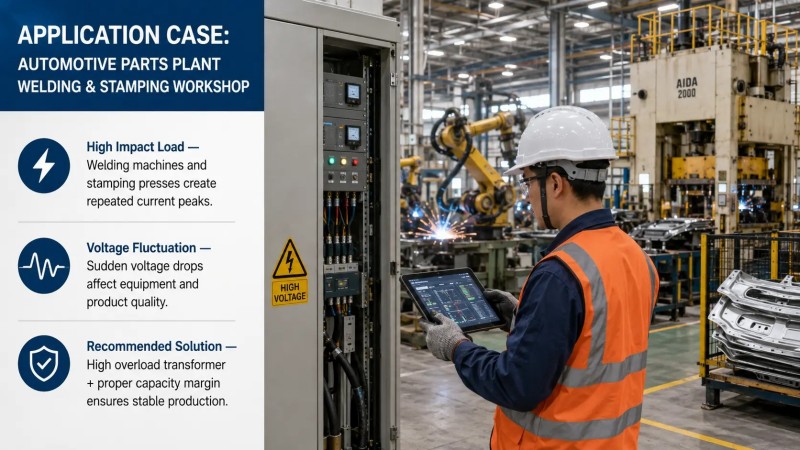

Инженерный сценарий 1: сварочный и штамповочный цех
Завод по производству автомобильных запчастей планирует расширить свой сварочный и штамповочный цех. В список оборудования входят аппараты точечной сварки, штамповочные прессы, гидравлические станции и воздушные компрессоры. В первом запросе указано: «Трансформатор 2000 кВА, 11 кВ/0,415 кВ, Dyn11».
На первый взгляд, мощность может показаться приемлемой, но график сварочных работ показывает, что в одном производственном цикле может работать несколько сварщиков. Это приводит к повторяющимся пикам тока. Обычный распределительный трансформатор может перегреваться или вызывать падение напряжения на низковольтной стороне.
Для данного проекта более подходящим вариантом является распределительный трансформатор с масляным охлаждением и высокой перегрузкой, чем базовый недорогой агрегат. Покупатель должен подтвердить количество сварочных аппаратов, мощность одного аппарата, рабочий цикл, коэффициент одновременной работы и возможности расширения. При проектировании электрической системы также следует учитывать импеданс трансформатора и компенсацию реактивной мощности низкого напряжения.
При подтверждении расширения разумным может быть запас мощности в 15–25%. Чрезмерное увеличение мощности приводит к увеличению потерь холостого хода, веса трансформатора, транспортных расходов и стоимости низковольтных шкафов.
Инженерный сценарий 2: цех литья под давлением с централизованным охлаждением
На заводе по литью пластмасс под давлением используется 20 термопластавтоматов, центральный чиллер, воздушные компрессоры, дробилки и упаковочные линии. Жалоба на объекте не связана с отключением трансформаторов. Настоящая проблема заключается в том, что несколько частотно-регулируемых приводов подают сигнал тревоги при запуске оборудования.
Проблема не всегда сводится исключительно к мощности трансформатора. Она может быть вызвана низким входящим напряжением сети, большой протяженностью низковольтного кабеля, прямым пуском двигателя от сети, слабой компенсацией реактивной мощности или недостаточной мощностью трансформатора.
Если напряжение входящей сети 11 кВ или 33 кВ падает в часы работы производства, простое увеличение мощности трансформатора может не решить проблему с напряжением. Следует рассмотреть вариант использования маслопогружного трансформатора с возможностью переключения ответвлений под нагрузкой. Если трансформатор необходимо установить внутри производственного здания, более практичным может быть сухой трансформатор с короткозамкнутым ротором. Если же он установлен на открытой электростанции, маслопогружной трансформатор обычно обеспечивает лучшее рассеивание тепла и более эффективный контроль затрат.
Согласование напряжений и подтверждение векторной группы
Для проектов по экспорту трансформаторов необходимо подтвердить соответствие напряжения до определения цены. «Стандартного напряжения» недостаточно.
К распространённым значениям высокого напряжения относятся 10 кВ, 11 кВ, 20 кВ, 22 кВ, 33 кВ и 35 кВ. К распространённым значениям низкого напряжения относятся 0,4 кВ, 0,415 кВ, 0,433 кВ и 0,69 кВ. На Ближнем Востоке, в Африке, Центральной Азии и Южной Америке на чертежах может быть указано 11 кВ/0,415 кВ, в то время как в реальных энергосистемах наблюдается большее отклонение напряжения.
Также следует проверить векторную группу. Dyn11 широко используется в промышленном распределении электроэнергии, но не следует предполагать его использование во всех проектах. В некоторых проектах по модернизации, при параллельной работе трансформаторов или в соответствии со стандартами энергоснабжения может потребоваться Yyn0, Dyn5 или другая векторная группа. Если новый трансформатор будет работать параллельно с существующим, инженер проекта должен проверить коэффициент трансформации, импеданс, векторную группу, диапазон ответвлений и коэффициент мощности.
Риски, связанные с закупкой трансформаторов за рубежом.
Наибольшие риски при закупках часто скрываются в техническом приложении, а не на первой странице коммерческого предложения.
Первый риск — это недостаточная мощность. Покупатель может уменьшить мощность, исходя из средней нагрузки, и столкнуться с перегревом и нестабильностью напряжения после ввода в эксплуатацию.
Второй риск связан с несоблюдением требований к перегрузке. Если поставщик проектирует обычный распределительный трансформатор, когда на предприятии наблюдаются повторяющиеся ударные нагрузки, после установки высока вероятность возникновения споров.
Третий риск — неясность объема заводских приемочных испытаний. «Протокол заводских испытаний» недостаточно конкретен. Покупатель должен определить стандартные испытания, значения потерь, импеданс, коэффициент напряжения, сопротивление изоляции, испытание приложенным напряжением, испытание наведенным напряжением, требования к испытанию маслом и требования к частичному разряду, если применимо.
Четвертый риск — некачественная экспортная упаковка. Морская перевозка на большие расстояния может повредить радиаторы, втулки, предохранительные клапаны, отсеки для термометров, колеса и поверхностное покрытие, если упаковка не предназначена для тяжелого электрооборудования.
Пятый риск — неполная документация. Для проектов EPC обычно требуются чертеж общего вида, чертеж паспортной таблички, схема электропроводки, протокол испытаний, упаковочный лист, сертификат происхождения, код ТН ВЭД и руководство по монтажу. Отсутствие документов может задержать таможенное оформление, монтаж на объекте и приемку заказчиком.
Требования к тестированию FAT и стандартным анализам
Для производственных предприятий с колеблющимися пиковыми нагрузками в ходе заводских приемочных испытаний следует проверять не только внешний вид и паспортные данные.
Рекомендуемые плановые проверки включают проверку сопротивления обмоток, проверку коэффициента трансформации и векторной группы напряжений, проверку импеданса короткого замыкания и потерь на нагрузке, проверку потерь и тока холостого хода, проверку сопротивления изоляции, проверку приложенного напряжения, проверку наведенного напряжения, проверку герметичности маслопогружных трансформаторов, проверку работоспособности вспомогательного оборудования и проверку паспортных данных.
Для специальных нагрузок, таких как сварочные аппараты, крупные двигатели или системы с концентрированным частотным преобразователем, поставщик должен предоставить комментарии по конструкции, касающиеся повышения температуры, импеданса, условий перегрузки и запаса охлаждения. Для сухих трансформаторов следует проверить частичный разряд, регулятор температуры, логику управления вентилятором и защиту корпуса. Для трансформаторов с регулированием напряжения под нагрузкой (OLTC) необходимо подтвердить диапазон регулировки отводов, ручное/электрическое управление, интерфейс дистанционного управления сигналом и провести испытания на переключение отводов.

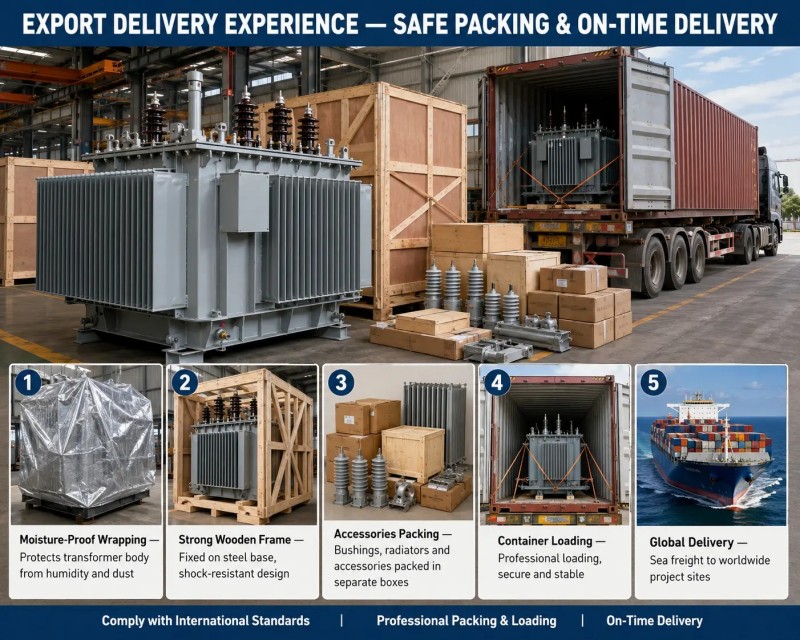

Опыт экспортных поставок с китайских заводов по производству трансформаторов.
В зарубежных проектах EPC завершение производства не означает конец поставки трансформаторов. Риск на пути от порта назначения до строительной площадки может быть выше, чем риск, связанный с морской перевозкой.
Трансформаторы с масляным охлаждением следует упаковывать с неподвижным стальным основанием, защитой от влаги, деревянным ящиком или стальной рамой, защитой изоляторов, защитой радиатора от ударов, а также отдельными коробками для принадлежностей с четкой маркировкой. На больших трансформаторах следует указывать маркировку для подъема, центр тяжести, транспортные габариты и общий вес. Если местные дороги плохие, покупатель должен уточнить, нужно ли снимать радиаторы, расширительный бак или изоляторы для транспортировки по суше.
Сухие трансформаторы нуждаются в защите от влаги и вибрации. Катушки с эпоксидной смолой не содержат масла, но влажность и соляной туман во время морской транспортировки могут повлиять на состояние изоляционной поверхности. Для прибрежных регионов, районов Ближнего Востока с высокими температурами или регионов Африки с сезоном дождей рекомендуется использовать влагозащитную пленку, осушитель, усиленную деревянную упаковку и соблюдать инструкции по хранению.
Для сборных подстанций трансформатор, высоковольтное распределительное устройство, низковольтный шкаф, шины, освещение, заземление и вентиляция должны рассматриваться как единый интегрированный источник питания. Перед началом производства покупатель должен подтвердить размеры контейнера для загрузки, способ подъема, чертеж фундамента, направление ввода кабеля и количество отходящих низковольтных фидеров.
Часто задаваемые вопросы
1. Всегда ли заводу с нестабильной нагрузкой нужен трансформатор большей мощности?
Нет. В первую очередь следует проверить продолжительность и частоту пиковых нагрузок. Если пик длится всего несколько секунд или минут, проблему могут решить конструкция с высокой перегрузкой, правильное сопротивление, плавный пуск, частотно-регулируемые приводы и компенсация реактивной мощности. Если пик близок к непрерывной полной нагрузке, требуется более высокая номинальная мощность.
2. Масляный или сухой трансформатор: какой лучше для производственного предприятия?
В условиях наружной магистральной сети, больших нагрузок и высоких температур обычно предпочтительны трансформаторы с масляным охлаждением. В помещениях электросетей, при более строгих требованиях пожарной безопасности и при установке вблизи центров нагрузки часто предпочтение отдается трансформаторам сухого типа. Окончательный выбор зависит от места установки, типа нагрузки, температуры окружающей среды и местных правил.
3. В каких случаях следует рассматривать возможность использования трансформатора с регулированием напряжения под нагрузкой (OLTC)?
Используйте трансформатор с регулированием напряжения под нагрузкой (OLTC), когда на заводе низкое напряжение в пиковые периоды производства и высокое напряжение в периоды низкой нагрузки, или когда наблюдаются заметные колебания напряжения в местной электросети. OLTC решает проблемы стабильности напряжения; он не заменяет надлежащий расчет мощности.
4. Какую информацию следует предоставить для составления коммерческого предложения?
Передайте информацию о входящем и исходящем напряжении, частоте, номинальной мощности, векторной группе, условиях установки, высоте над уровнем моря, температуре окружающей среды, перечне оборудования, максимальном размере двигателя, информации о сварочной нагрузке или нагрузке от частотно-регулируемого привода, требованиях IEC, порте назначения и условиях торговли.
5. Может ли отчет FAT заменить проверку третьей стороной?
Не полностью. В отчетах о заводских приемочных испытаниях (FAT) представлены результаты заводских испытаний. Независимая инспекция помогает проверить внешний вид, табличку с названием, комплектующие, упаковку, загрузку контейнера и соответствие документации. Для проектов EPC рекомендуется видеоинспекция или инспекция независимой стороной перед отгрузкой.
