Стандарт IEC 60076 на трансформаторы с масляным охлаждением: что следует знать международным покупателям
2026-06-03
Узнайте, как стандарт IEC 60076 влияет на выбор маслонаполненных трансформаторов, включая такие параметры, как мощность, класс напряжения, допустимый перегрев, уровень изоляции, стойкость к токам короткого замыкания, требования к испытаниям и особенности экспортных закупок.
Почему требования «трансформатор стандарта IEC» недостаточно
Многие зарубежные покупатели направляют запросы на поставку трансформаторов, ограничиваясь лишь одним простым требованием: «Просим предоставить коммерческое предложение на трансформатор с масляным охлаждением, соответствующий стандартам IEC». Это вполне разумная отправная точка, однако для организации серьезного процесса закупок этого недостаточно.
Стандарт IEC 60076 широко применяется для силовых трансформаторов.Согласно информации IEC, стандарт IEC 60076-1 устанавливает общие требования к силовым трансформаторам; IEC 60076-2 применяется к трансформаторам с жидкостным охлаждением и охватывает методы охлаждения, пределы превышения температуры, а также испытания на нагрев; IEC 60076-3 регламентирует уровни изоляции и диэлектрические испытания; IEC 60076-5 определяет требования к стойкости к токам внешнего короткого замыкания; а IEC 60076-7 содержит руководящие указания для трансформаторов с минеральным маслом в части допустимых нагрузок, рабочих температур и термического старения.
Для покупателей суть вопроса проста: обозначение «IEC 60076» — это не просто маркетинговая маркировка. Оно определяет номинальные параметры трансформатора, конструкцию высоковольтной части, метод охлаждения, допустимое превышение температуры, уровень изоляции, стойкость к коротким замыканиям, данные заводской таблички, программу испытаний и порядок окончательной приемки.
Если поставщик ограничивается лишь заявлением о «соответствии стандартам IEC», но не может пояснить, какие именно части стандарта IEC 60076 были применены, какие испытания включены в программу и какие параметры требуют индивидуального согласования, покупатель впоследствии может столкнуться с техническими разногласиями. В рамках EPC-проектов, проектов для энергетического сектора, систем заводского электроснабжения и горнодобывающих предприятий подобные ситуации могут привести к задержкам на этапах утверждения документации, инспекции, отгрузки оборудования или его монтажа на объекте.
Значение стандарта IEC 60076 при закупке трансформаторов с масляным охлаждением
При приобретении трансформатора с масляным охлаждением покупателей, как правило, волнуют сугубо практические вопросы: подходит ли его мощность? Соответствует ли напряжение параметрам электросети? Способен ли трансформатор работать при высокой температуре окружающей среды? Достаточен ли уровень изоляции? Выдержит ли он условия внешнего короткого замыкания? Являются ли полными и исчерпывающими протоколы заводских испытаний?
Стандарт IEC 60076 помогает перевести эти вопросы и опасения на язык технических требований.

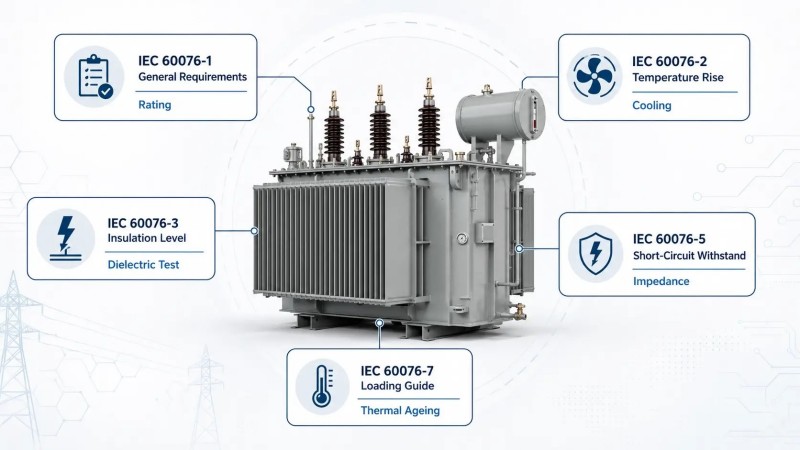

Часть IEC 60076-1 регламентирует общие требования к трансформаторам, их номинальные параметры, схемы соединений обмоток (векторные группы), устройства регулирования напряжения (отпайки), содержание паспортных табличек, а также категории испытаний. При закупке масляных трансформаторов на напряжение 11 кВ, 33 кВ или иное среднее напряжение покупателям не следует ограничиваться лишь запросом цены. Им необходимо уточнить и подтвердить такие параметры, как номинальная мощность, коэффициент трансформации, наибольшее рабочее напряжение оборудования, частота, векторная группа, напряжение короткого замыкания (импеданс), диапазон регулирования напряжения, способ охлаждения и объем испытаний.
Часть IEC 60076-2 имеет особую значимость для трансформаторов с масляным охлаждением, поскольку повышение температуры непосредственно влияет на старение изоляции и общий срок службы оборудования. Если трансформатор планируется установить в регионе с жарким климатом, в плохо вентилируемом помещении или на промышленном объекте с непрерывным режимом нагрузки, расчет и проектирование системы температурного режима (допустимого превышения температуры) становятся критически важным аспектом процесса закупки.
Часть IEC 60076-3 помогает покупателям проверить соответствие уровня изоляции установленным нормам и проконтролировать программу диэлектрических испытаний. Это имеет принципиальное значение для открытых подстанций, регионов с высокой грозовой активностью, проектов, реализуемых в высокогорных районах, а также для распределительных сетей среднего напряжения.
МЭК 60076-5 Это связано со стойкостью к токам короткого замыкания. При возникновении внешнего короткого замыкания обмотки трансформатора могут подвергаться высоким термическим и механическим нагрузкам. При проектировании трансформатора необходимо учитывать эти условия — особенно в рамках крупных промышленных проектов и проектов в сфере электроэнергетики.
Выбор модели: мощность, напряжение, метод охлаждения и конструкция
Выбор модели трансформатора не следует начинать, ориентируясь исключительно на цену. Более надежный подход заключается в том, чтобы отталкиваться от профиля нагрузки, а затем определять параметры системы напряжения, условия монтажа, метод охлаждения и требования к испытаниям.
Для обычных промышленных распределительных сетей типичный диапазон мощностей составляет от 100 кВА до 2500 кВА. В зарубежных проектах широко используются такие классы напряжения, как 10 кВ, 11 кВ, 20 кВ и 33 кВ. Однако заказчикам не следует полагать, что стандартная модель, используемая на внутреннем рынке, подойдет для любой страны. Необходимо учитывать местные стандарты электросетей, требования энергоснабжающих организаций и специфические условия конкретного проекта.
При выборе мощности необходимо принимать во внимание реальные условия нагрузки. Если проект предусматривает использование крупных электродвигателей, насосов, компрессоров, дробильных установок, сварочного оборудования или нагрузок с частыми пусковыми токами, одной лишь величины общей установленной мощности может быть недостаточно для полной оценки ситуации. Заказчикам следует предоставить перечни нагрузок, информацию о методах пуска оборудования, коэффициенте одновременности, а также планах по расширению системы в будущем.
Важное значение имеет также метод охлаждения. Во многих распределительных трансформаторах малой и средней мощности применяется система ONAN, подразумевающая естественную циркуляцию масла и естественное воздушное охлаждение. Для более мощных агрегатов или в условиях высоких нагрузок может потребоваться система ONAF, предусматривающая использование вентиляторов для принудительного воздушного охлаждения. Поскольку стандарт IEC 60076-2 регламентирует идентификацию методов охлаждения и проведение испытаний на превышение температуры для трансформаторов с жидкостным охлаждением, метод охлаждения должен быть четко указан в запросе на поставку.
В описаниях моделей заказчики также могут встретить такие обозначения, как S11, S13, «трансформатор с пониженными потерями», «герметичный трансформатор», «трансформатор с расширительным баком» или «трансформатор с магнитопроводом из аморфного сплава». Эти наименования полезны, однако они не должны служить единственным критерием при осуществлении международных закупок. Принятие окончательного решения должно основываться на таких параметрах, как уровень потерь, допустимое превышение температуры, полное сопротивление (импеданс), класс изоляции, конструкция бака, наличие дополнительной комплектации (аксессуаров), наличие необходимой испытательной документации и условия эксплуатации на объекте.
Повышение температуры, уровень изоляции и устойчивость к короткому замыканию
Многие Трансформатор Проблемы с закупками обусловлены не неверным выбором мощности, а отсутствием необходимых технических условий.

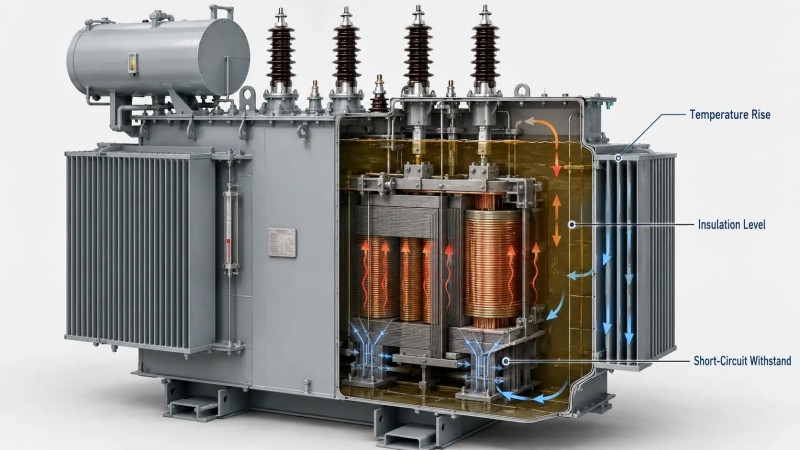

Первым фактором риска является повышение температуры. Трансформатор, эксплуатируемый в странах с тропическим климатом, в пустынных районах, на плохо вентилируемых подстанциях или в составе непрерывных производственных линий, должен обладать достаточным запасом по теплостойкости. Если покупатель не предоставляет данные о температуре окружающей среды, высоте над уровнем моря, графике нагрузки или условиях эксплуатации, поставщик может сформировать коммерческое предложение, основываясь на стандартных допущениях.Второй по значимости фактор риска — уровень теплоизоляции. Масляный трансформатор 11 кВ Трансформаторы с разным классом напряжения — например, 10 кВ и 33 кВ — не имеют одинаковых требований к изоляции. Даже в пределах одного класса напряжения уровни диэлектрических испытаний и требования к стойкости при воздействии грозовых импульсов должны быть подтверждены в соответствии со спецификацией проекта. Стандарт IEC 60076-3 регламентирует применимые диэлектрические испытания, минимальные уровни испытательных напряжений и внешние воздушные изоляционные расстояния.
Третьим фактором риска является стойкость к токам короткого замыкания. Напряжение короткого замыкания (импеданс) — это отнюдь не второстепенная деталь. Если импеданс слишком низок, ток короткого замыкания может возрасти; если же он слишком высок, регулирование напряжения может стать менее эффективным. Стандарт IEC 60076-5 посвящен способности трансформаторов выдерживать термические и динамические воздействия, вызванные внешними короткими замыканиями.
Покупателям целесообразнее всего прояснить эти вопросы еще до подписания контракта. После размещения заказа любые изменения параметров — будь то импеданс, уровень изоляции, комплектация или программа испытаний — могут повлиять на стоимость, проектную документацию и сроки поставки.

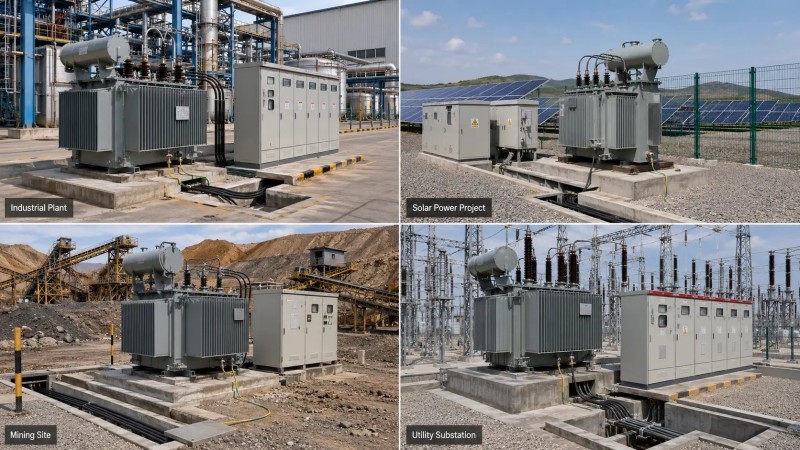

Как выбирать трансформаторы для различных типов проектов
Для промышленных предприятий основное внимание следует уделять стабильности нагрузки, запасу по перегрузочной способности, напряжению короткого замыкания, энергоэффективности (низкому уровню потерь) и удобству технического обслуживания. Цементный завод, пищевое производство, цех по изготовлению металлоконструкций или машиностроительный завод — все они могут использовать трансформаторы с масляным охлаждением, однако профили их нагрузок существенно различаются.
Для коммерческих зданий, больниц, учебных заведений и промышленных парков покупателей часто волнуют такие параметры, как уровень шума, потери энергии, требования к монтажному пространству и безопасность эксплуатации. Трансформаторы с масляным охлаждением не всегда являются оптимальным выбором для установки внутри помещений или в зонах с повышенными требованиями к пожарной безопасности. В рамках некоторых проектов имеет смысл также рассмотреть и сравнить варианты с использованием сухих трансформаторов.
Для солнечных электростанций, подстанций и проектов по созданию распределительных сетей ключевыми факторами являются класс напряжения, требования к подключению к энергосистеме, уровень изоляции, степень защиты для наружной установки, долгосрочные потери энергии и наличие полного комплекта испытательной документации. EPC-подрядчикам для утверждения проекта, как правило, требуются чертежи, ведомости технических отступлений от стандартов, протоколы испытаний и экспортная документация.
При реализации проектов в горнодобывающей, нефтехимической, портовой и прибрежной отраслях, а также в регионах с высокой влажностью, покупателям следует обращать особое внимание на герметичность бака, наличие антикоррозионного покрытия, необходимость корректировки параметров с учетом высоты над уровнем моря, диапазон допустимых температур окружающей среды, степень защиты навесного оборудования и требования к экспортной упаковке. Подобные проекты крайне редко укладываются исключительно в «стандартные» рамки. Специфические условия эксплуатации на объекте должны быть четко сформулированы в виде конкретных технических требований.

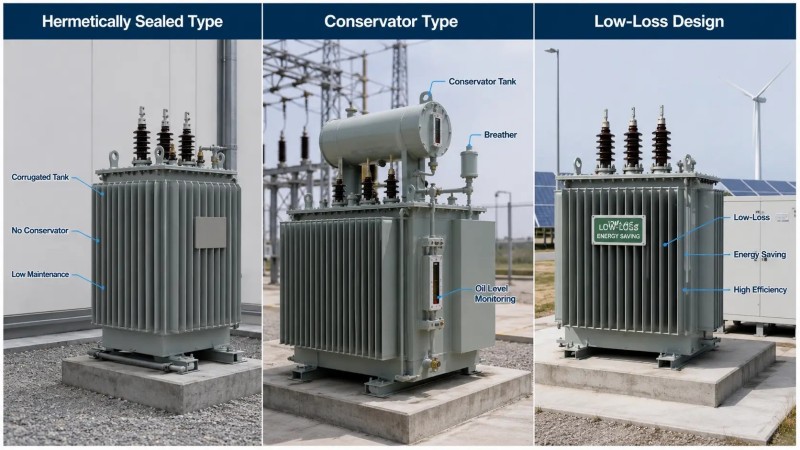

Сравнение продукции: герметичные, расширительные и низкопотерные трансформаторы
Герметичный маслопогружной трансформатор компактен и уменьшает контакт масла с воздухом. Он подходит для многих проектов наружной распределительной сети и мест, где ресурсы для технического обслуживания ограничены. Для небольших и средних проектов распределительных сетей за рубежом эта конструкция часто является практичной.
Маслянопогружной трансформатор расширительного типа часто используется для больших мощностей или проектов, где предпочтительны традиционный контроль уровня масла и полевое техническое обслуживание. Он может включать в себя такие принадлежности, как индикаторы уровня масла, сапуны и газовые реле. Он обеспечивает привычную логику технического обслуживания, но также требует надлежащего осмотра.
Маслянопогружной трансформатор с низкими потерями подходит для длительной эксплуатации. Цена покупки может быть выше, но при многолетней эксплуатации трансформатора более низкие потери холостого хода и потери под нагрузкой могут снизить энергозатраты за весь срок службы. Покупателям следует сравнивать не только первоначальную цену, но и потери, ожидаемую мощность нагрузки, стоимость электроэнергии и годы эксплуатации.
Трансформаторы S11, S13 и трансформаторы из аморфных сплавов также могут быть оценены по этой логике. Трансформаторы S11 могут подойти для проектов распределительных сетей с ограниченным бюджетом. Трансформаторы S13 часто используются для модернизации с низкими потерями. Трансформаторы из аморфных сплавов больше подходят для проектов с длительным временем работы и высокими требованиями к энергосбережению.
Ключевые параметры, связанные с IEC, которые следует включить в запрос предложений (RFQ)

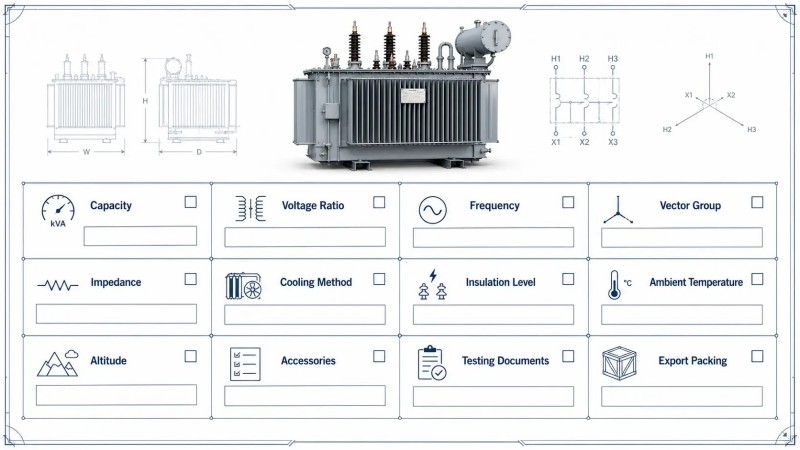

Серьезный запрос предложений должен включать больше, чем просто «стандарт IEC 60076». Покупатели должны указать страну проекта, номинальную мощность, коэффициент трансформации, частоту, количество фаз, векторную группу, импеданс напряжения, диапазон отводов, метод охлаждения, уровень изоляции, температуру окружающей среды, высоту над уровнем моря, тип установки, требования к потерям, требования к шуму, комплектующие, требования к покрытию, требования к упаковке и необходимые документы об испытаниях.
Например, вместо того, чтобы запрашивать только «масляный трансформатор 1000 кВА», лучше указать 1000 кВА, 11/0,4 кВ, 50 Гц, трехфазный, Dyn11, ONAN, требуемый импеданс, наружную установку, температуру окружающей среды, комплектующие, требования к протоколу испытаний IEC и экспортную упаковку.
Это значительно упрощает сравнение поставщиков. Это также снижает вероятность получения низкой цены из-за неполной конфигурации.
Документы об испытаниях и поставке, которые должны проверить покупатели
Документы об испытаниях — один из самых простых способов оценить поставщика трансформаторов. Покупателям не следует полагаться только на заявления, содержащиеся в брошюре.
К распространенным заводским стандартным испытаниям могут относиться: испытание коэффициента трансформации напряжения, испытание сопротивления обмоток, испытание сопротивления изоляции, испытание потерь и тока холостого хода, испытание потерь нагрузки и напряжения импеданса, испытание приложенного напряжения, испытание наведенного напряжения и, при необходимости, проверки, связанные с маслом. Точный объем испытаний должен соответствовать условиям контракта и требованиям применимых стандартов.
Испытания на повышение температуры не всегда проводятся на каждом устройстве, поскольку они влияют на стоимость и сроки. Для проектов большой мощности, с высокой нагрузкой или критически важных проектов покупатели могут запросить протоколы типовых испытаний для аналогичных конструкций или указать требования к испытаниям в контракте. Это следует уточнить на раннем этапе, поскольку стандарт IEC 60076-2 напрямую связан с пределами повышения температуры и методами испытаний для трансформаторов с жидкостным охлаждением.
Для поставки покупатели должны запросить технические чертежи, эскизные чертежи, чертежи фундамента, схемы электропроводки, чертежи паспортных табличек, протоколы испытаний, сертификат соответствия, упаковочный лист, руководство по установке и техническому обслуживанию, а также перечень запасных частей. Для зарубежных проектов предоставление документации на английском языке является обязательным. Это часть процедуры приемки проекта.
Как оценить китайский завод по производству трансформаторов IEC 60076
Квалифицированный производитель трансформаторов должен делать больше, чем просто предлагать низкую цену. Он должен быть способен преобразовать требования IEC 60076 в проектную, производственную, испытательную и экспортную документацию.
Покупатель может оценить поставщика по нескольким деталям.
Запрашивает ли поставщик информацию об условиях проекта до предоставления коммерческого предложения? Серьезный производитель спросит о напряжении, частоте, температуре окружающей среды, высоте над уровнем моря, типе нагрузки, импедансе, комплектующих и требованиях к испытаниям.
Указывает ли коммерческое предложение четкие технические параметры? Профессиональное коммерческое предложение должно включать мощность, коэффициент трансформации, частоту, векторную группу, импеданс, метод охлаждения, потери, повышение температуры, уровень изоляции, тип бака, комплектующие, стандарт и объем испытаний.
Может ли завод быстро предоставить чертежи? Проекты EPC часто требуют раннего утверждения чертежей. Если производитель не может предоставить эскизные чертежи, чертежи фундамента, схемы электропроводки и технические данные, проект может продвигаться медленно.
Есть ли у поставщика возможности для проведения плановых испытаний? Заводское испытательное оборудование, процесс контроля качества и сотрудничество с независимыми инспекционными органами важны для экспортных проектов.
Понимает ли завод особенности индивидуализации? Разные рынки могут требовать различных коэффициентов напряжения, цветов, комплектующих, степени защиты IP, методов упаковки, языков паспортных табличек и форматов документации. Эти мелкие детали не являются чем-то привлекательным, но от них зависит, насколько успешно будет реализован проект.
Вывод: IEC 60076 — это инструмент закупок, а не декоративная фраза.
Для международных покупателей стандарт IEC 60076 полезен, поскольку помогает определить требования к трансформаторам, сравнить поставщиков, уменьшить количество технических споров и поддержать приемку проекта.
Подходящий масляный трансформатор выбирается не только по мощности и цене. Он должен соответствовать проекту по напряжению, повышению температуры, уровню изоляции, устойчивости к короткому замыканию, методу охлаждения, потерям, комплектующим, испытаниям и документации.
В следующий раз, когда вы будете отправлять запрос, не ограничивайтесь фразой «масляный трансформатор стандарта IEC». Укажите страну вашего проекта, мощность, коэффициент напряжения, частоту, векторную группу, требования к импедансу, условия установки, метод охлаждения, комплектующие и необходимые документы по испытаниям. Именно так вы получите предложение, более близкое к реальному проекту. Часто задаваемые вопросы
1. Подходит ли стандарт IEC 60076 только для трансформаторов с масляным охлаждением?
Нет. IEC 60076 — это серия стандартов для силовых трансформаторов. Применительно к маслонаполненным трансформаторам покупатели, как правило, уделяют особое внимание стандартам IEC 60076-1, IEC 60076-2, IEC 60076-3, IEC 60076-5 и IEC 60076-7.
2. Достаточно ли просто запросить трансформатор, соответствующий стандарту IEC 60076?
Не совсем. Покупателям также следует указать такие параметры, как номинальная мощность, коэффициент трансформации, частота, векторная группа, полное сопротивление (импеданс), способ охлаждения, уровень изоляции, комплектация дополнительным оборудованием, требования к испытаниям и перечень сопроводительных документов.
3. Как покупателям выбрать между системами охлаждения ONAN и ONAF?
Система охлаждения ONAN широко применяется во многих распределительных трансформаторах малой и средней мощности. Система ONAF более предпочтительна в тех случаях, когда требуется более интенсивный отвод тепла. Выбор конкретного варианта должен основываться на таких факторах, как номинальная мощность, коэффициент загрузки, температура окружающей среды и условия эксплуатации (монтажа).
4. Требуются ли независимые (сторонние) испытания для каждого маслонаполненного трансформатора, соответствующего стандартам IEC?
Нет. Для многих проектов достаточно предоставления только заводских протоколов приемо-сдаточных (рутинных) испытаний. Однако для объектов электроэнергетики, EPC-проектов, горнодобывающих предприятий или критически важных промышленных объектов могут потребоваться испытания под контролем независимых экспертов, протоколы типовых испытаний или специальные виды испытаний.
5. Могут ли китайские заводы поставлять маслонаполненные трансформаторы, соответствующие стандарту IEC 60076?
Да. Покупателям следует убедиться в том, что завод-изготовитель способен обеспечить надлежащую разработку проекта, подготовку чертежей, проведение приемо-сдаточных испытаний, оформление технической документации на английском языке, организацию экспортной упаковки и выполнение индивидуальных требований, специфичных для конкретного проекта.
Призыв к действию (CTA)
Если вам требуются маслонаполненные трансформаторы, соответствующие стандарту IEC 60076, для промышленного предприятия, EPC-проекта, распределительной сети энергоснабжения, горнодобывающего объекта, коммерческого здания или проекта в сфере возобновляемой энергетики, пожалуйста, направьте нам свои технические требования.
В запросе, пожалуйста, укажите номинальную мощность, коэффициент трансформации, частоту, векторную группу, условия эксплуатации (среду установки), способ охлаждения, перечень дополнительного оборудования и требуемые протоколы испытаний. Наша инженерная группа разработает для вас индивидуальное решение по трансформаторному оборудованию, включающее подготовку чертежей, протоколов испытаний, организацию экспортной упаковки и полное сопровождение процесса поставки.
