Трансформатор с масляным охлаждением мощностью 800 кВА: технические характеристики и рекомендации по выбору.
2026-06-01
Узнайте, как выбрать масляный трансформатор мощностью 800 кВА для промышленных, коммерческих и EPC-проектов по распределению электроэнергии, включая технические характеристики, индивидуальную настройку, тестирование, доставку и риски, связанные с закупкой.
Почему во многих проектах выбирают масляный трансформатор мощностью 800 кВА
Масляный трансформатор мощностью 800 кВА является практичным выбором для многих проектов распределения электроэнергии средней мощности. Он находится между обычно используемыми значениями 630 кВА и 1000 кВА, что делает его полезным, когда нагрузка проекта слишком велика для 630 кВА, но не полностью оправдывает использование трансформатора мощностью 1000 кВА.
Это случается чаще, чем ожидают покупатели. Расширение завода, коммерческое здание, предприятие пищевой промышленности, насосная станция или проект распределения электроэнергии по схеме EPC могут иметь расчетную потребность, попадающую в этот средний диапазон. Выбор мощности в 630 кВА может оставить мало резервной мощности. Выбор мощности в 1000 кВА может увеличить стоимость покупки, потери холостого хода, монтажную площадь и логистические затраты.
По этой причине масляный трансформатор мощностью 800 кВА часто становится более сбалансированным вариантом. Он обеспечивает системе больший запас по нагрузке без чрезмерного увеличения мощности трансформатора. Ключевым моментом является не только цена трансформатора. Покупателям также необходимо учитывать долгосрочные потери при эксплуатации, согласование с низковольтным распределительным устройством, сечение кабелей, фундамент, вес при транспортировке и возможности расширения в будущем.
Выбор трансформатора не следует производить наугад. Если расчет нагрузки выполнен неточно, проект может столкнуться с резким повышением температуры, падением напряжения, частыми отключениями или длительной работой при низкой нагрузке. Ни один из этих результатов не является приятным, особенно для зарубежных проектов, где корректировка параметров площадки занимает много времени и обходится дорого.
Общие технические характеристики маслопогружного трансформатора мощностью 800 кВА
В распределительных системах среднего и низкого напряжения обычно используется масляный трансформатор мощностью 800 кВА. Типичные первичные напряжения включают 10 кВ, 11 кВ, 20 кВ, 22 кВ и 33 кВ. Типичные вторичные напряжения включают 400 В, 415 В, 433 В и 690 В. Окончательное проектирование напряжения должно соответствовать требованиям местной сети и фактическому нагрузочному оборудованию.
метод охлаждения ONAN, что означает естественное охлаждение маслом и воздухом. Для большинства проектов распределительных сетей мощностью 800 кВА достаточно охлаждения методом ONAN. За исключением случаев высокой температуры окружающей среды, большой постоянной нагрузки или особых требований проекта, более сложная система принудительного охлаждения обычно не требуется.
Dyn11 — это распространённая группа векторов для зарубежных распределительных сетей. Она подходит для многих трёхфазных низковольтных систем и может помочь справиться с некоторыми условиями несбалансированной нагрузки на низковольтной стороне. Однако Dyn11 не следует рассматривать как универсальное решение. В некоторых проектах энергоснабжения, проектах модернизации или региональных стандартах может потребоваться Yyn0, Yzn11 или другая группа векторов.
Напряжение на импедансе также имеет значение. Оно влияет на ток короткого замыкания, выбор низковольтного распределительного устройства и регулирование напряжения. Если импеданс слишком низок, ток короткого замыкания может стать слишком высоким и потребовать более мощного защитного оборудования. Если импеданс слишком высок, падение напряжения при запуске двигателя может стать более заметным. Покупателям следует подтвердить этот параметр с инженером проекта, а не просто принимать «стандартную конструкцию».
Уровень потерь — ещё один важный фактор при выборе трансформатора. Трансформаторы типов S11, S13, с низкими потерями и из аморфных сплавов имеют разную стоимость и долгосрочные показатели энергоэффективности. Для заводов, коммерческих зданий, насосных станций и промышленных объектов с длительным временем работы конструкция с низкими потерями может оправдать дополнительные затраты. Для резервных систем или систем с низкой загрузкой конструкция с более высокими потерями не всегда может обеспечить наилучшую отдачу.

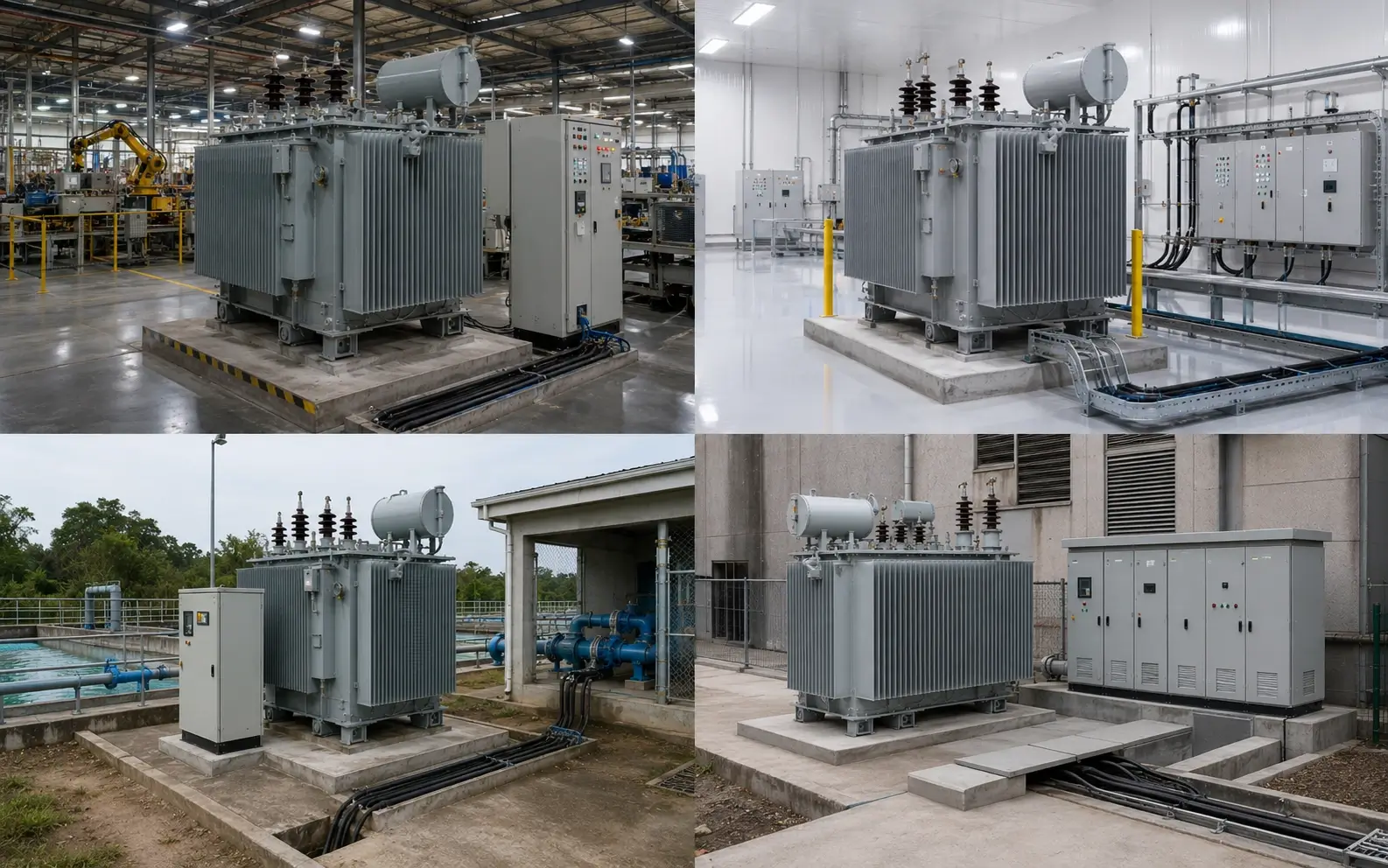

Типичные области применения трансформаторов мощностью 800 кВА
Масляный трансформатор мощностью 800 кВА подходит для проектов, требующих большей мощности, чем небольшой распределительный трансформатор, но не нуждающихся в большом главном трансформаторе.
На производственных предприятиях его можно использовать для средних производственных линий, механических цехов, цехов пищевой промышленности, упаковочных заводов, заводов по производству пластмассовых изделий и систем электроснабжения для холодовой цепи. Когда нагрузка включает двигатели, воздушные компрессоры, отопительное оборудование, упаковочные машины, освещение и вспомогательные системы, трансформатор мощностью 630 кВА может оказаться слишком мощным. Трансформатор мощностью 800 кВА обеспечивает лучший запас мощности, особенно если предприятие планирует в дальнейшем добавить дополнительное оборудование.
В коммерческих и общественных зданиях трансформаторы мощностью 800 кВА часто используются в офисных зданиях, гостиницах, вспомогательных зданиях больниц, школах, торговых центрах и распределительных центрах. Нагрузка обычно создается за счет сочетания освещения, систем отопления, вентиляции и кондиционирования, лифтов, насосов, кухонного оборудования и резервных систем. Покупателю следует учитывать коэффициент спроса и перспективы расширения, а не просто суммировать номинальную мощность всего оборудования.
В сельскохозяйственных и пищевых проектах также широко используются трансформаторы мощностью 800 кВА. Стабильное электроснабжение необходимо для холодильных складов, скотобоен, зерноперерабатывающих заводов, молочных заводов и ирригационных насосных станций. Для проектов с частыми запусками двигателей заказчику следует проверить пусковой ток, падение напряжения и координацию защиты от низкого напряжения.
В горнодобывающей, цементной и карьерной отраслях трансформатор мощностью 800 кВА часто используется для вспомогательного распределения электроэнергии, дробильных систем, конвейерных систем, освещения и ремонтных мастерских. Условия эксплуатации могут быть суровыми. Необходимо учитывать пыль, влажность, перепады температур, вибрацию при транспортировке и воздействие внешней среды. Может потребоваться антикоррозионное покрытие, герметичная конструкция корпуса, защита изоляторов и влагостойкие клеммные коробки.
Как выбрать между 630 кВА, 800 кВА и 1000 кВА
Многие покупатели колеблются между 630 кВА, 800 кВА и 1000 кВА. Это нормально, поскольку эти мощности часто используются в проектах схожего типа, но с разными допустимыми нагрузками и бюджетными ограничениями.
Если текущая нагрузка определена, максимальная потребляемая мощность находится ниже предельной, и в будущем расширение мощности незначительно, трансформатор мощностью 630 кВА может оказаться более экономичным. Он стоит дешевле, его легче транспортировать и обычно он занимает меньше места при установке. Но если на объекте много электродвигателей, ожидается рост нагрузки или ужесточаются требования к стабильности напряжения, трансформатор мощностью 630 кВА может оказаться слишком узким.
Трансформатор мощностью 800 кВА лучше подходит, когда нагрузка уже близка к верхнему пределу в 630 кВА, но покупатель не хочет сразу переходить на 1000 кВА. Его главное преимущество — сбалансированность. Он обеспечивает больший резерв мощности, при этом контролируя увеличение стоимости, размеров и потерь. Для EPC-подрядчиков 800 кВА часто является более безопасным выбором, когда нагрузка проекта не очень велика, но должна оставаться стабильной.
Трансформатор мощностью 1000 кВА больше подходит в случаях, когда расширение производства в будущем очевидно, когда планируется установка дополнительных производственных линий или когда система включает в себя большие ударные нагрузки. В таких случаях выбор трансформатора мощностью 1000 кВА с самого начала может позволить избежать будущей замены. Однако выбор 1000 кВА только потому, что это «выглядит безопаснее», может привести к ненужным инвестициям и долгосрочной работе с недостаточной нагрузкой.
Практический способ принять решение — подготовить список нагрузок, график работы, метод пуска двигателя, температуру окружающей среды и план расширения. Без этих сведений выбор между 630 кВА, 800 кВА и 1000 кВА — это, по сути, гадание на кофейной гуще.
Ключевые параметры, которые покупатели должны подтвердить перед оформлением заказа.
При покупке масляного трансформатора мощностью 800 кВА покупателям не следует просто указывать в запросе «трансформатор 800 кВА, стандарт IEC». Эта информация слишком общая. Поставщик может предложить цену, основываясь на ней, но указанный трансформатор может не соответствовать реальному проекту.
Основные параметры включают номинальную мощность, первичное напряжение, вторичное напряжение, частоту, количество фаз и диапазон ответвлений. Наиболее распространенные частоты — 50 Гц и 60 Гц, и их не следует смешивать на разных рынках. Диапазон ответвлений может составлять ±2×2,5% или ±5%, в зависимости от требований проекта.
Необходимо четко определить материал обмотки. Возможна как медная , так и алюминиевая обмотка, но они имеют разную стоимость, температурный нагрев, прочность на короткое замыкание и допустимые уровни. Во многих зарубежных тендерных документах четко указывается медная обмотка. Если проект требует использования меди, но в предложении указан алюминий, низкая цена не является преимуществом, а представляет собой риск.
Материал сердечника влияет на потери холостого хода и шум. Сердечники из обычной кремнистой стали, высококачественной холоднокатаной ориентированной стали и аморфных сплавов имеют разные характеристики и стоимость. Для трансформатора, работающего под напряжением в течение многих лет, потери холостого хода нельзя игнорировать.
Конструкция бака также требует внимания. Герметичный гофрированный бак подходит для многих проектов наружных распределительных сетей и может снизить нагрузку на техническое обслуживание. В некоторых традиционных проектах или системах большей мощности может потребоваться конструкция типа расширительного бака. Для трансформаторов мощностью 800 кВА могут использоваться обе конструкции в зависимости от стандарта, условий эксплуатации и практики технического обслуживания.

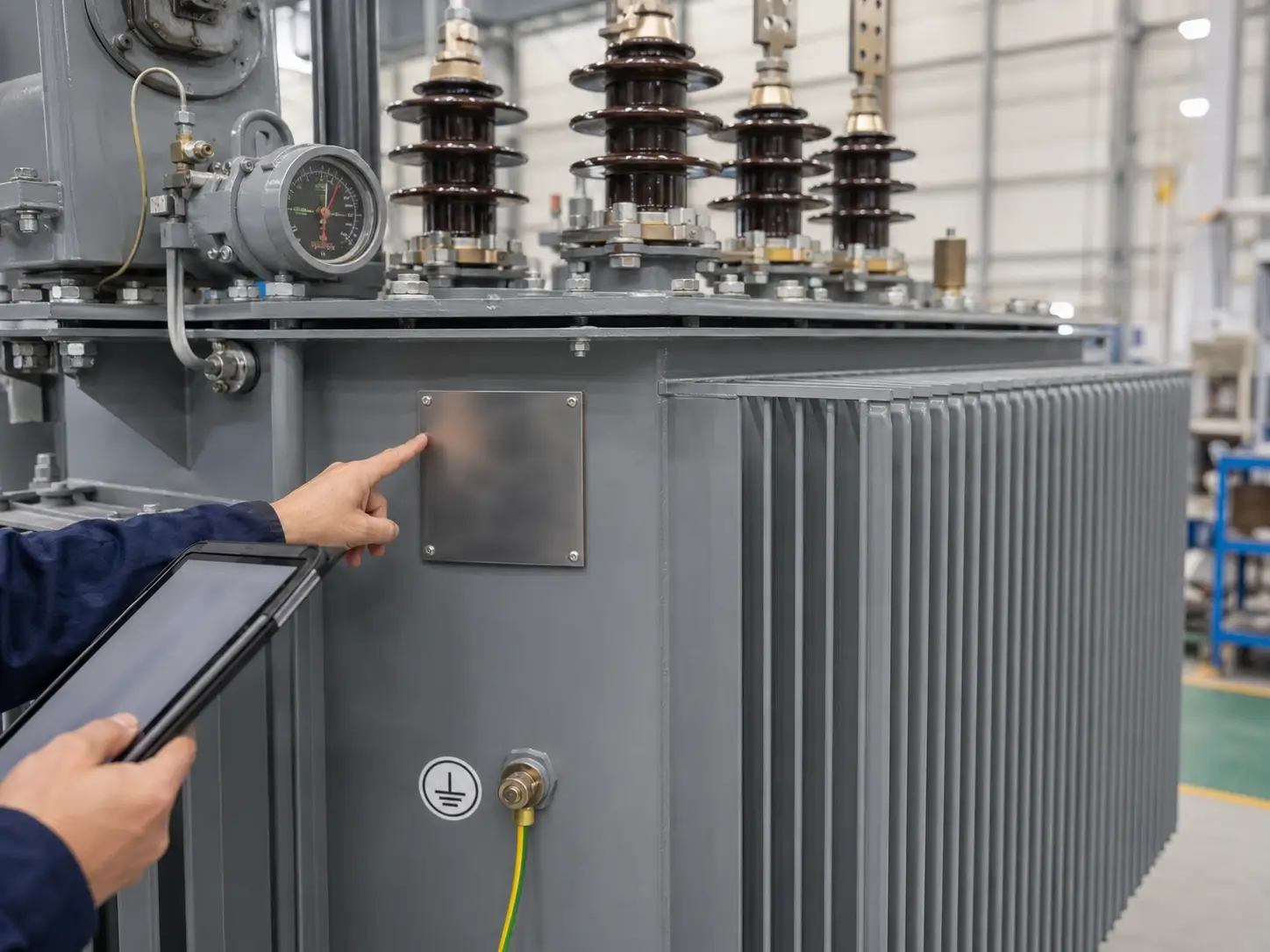

Покупателям также следует подтвердить уровень защиты, расположение клемм, кабельную коробку, высоковольтные и низковольтные изоляторы, индикатор температуры, индикатор уровня масла, предохранительный клапан, сливной клапан, заземляющий терминал, подъемную конструкцию и направление роликов. Эти детали могут показаться незначительными, но часто создают проблемы при монтаже на зарубежных объектах. Направление ввода кабеля особенно важно. Если оно не совпадает с фундаментом, кабельной траншеей или расположением распределительного устройства, монтаж на объекте становится затруднительным.
Типичные требования к индивидуальной настройке для зарубежных проектов
Зарубежным B2B-покупателям часто требуется более детальная настройка масляного трансформатора мощностью 800 кВА.
В некоторых проектах на Ближнем Востоке и в Африке основное внимание уделяется работе при высоких температурах, например, при температуре окружающей среды 45°C и выше. В проектах Юго-Восточной Азии большее значение могут иметь влажность, антикоррозионная обработка и герметичность. В проектах Латинской Америки часто используются частоты 60 Гц, специальные номинальные напряжения и требования местных энергоснабжающих компаний. В проектах Центральной Азии и горнодобывающей промышленности основное внимание может уделяться работе при низких температурах, прочности при транспортировке и защите от внешних воздействий.
Цвет, язык паспортной таблички, направление клемм, степень защиты IP, морская упаковка, запасные части и формат протокола испытаний — это не второстепенные детали. Для подрядчиков, занимающихся проектированием, закупками и строительством, и инженерных компаний документы часто влияют на этапы утверждения проекта и оплаты еще до того, как трансформатор достигнет объекта.
Если трансформатор будет поставляться вместе с низковольтным распределительным устройством, кольцевыми распределительными устройствами или сборной подстанцией, необходимо заранее уточнить габаритные размеры, типоразмеры шин, типоразмеры кабелей и компоновку. Трансформатор мощностью 800 кВА часто является частью более крупного распределительного комплекса. Рассмотрение только корпуса трансформатора может привести к неправильному согласованию системы.
Пункты тестирования, упаковки и доставки

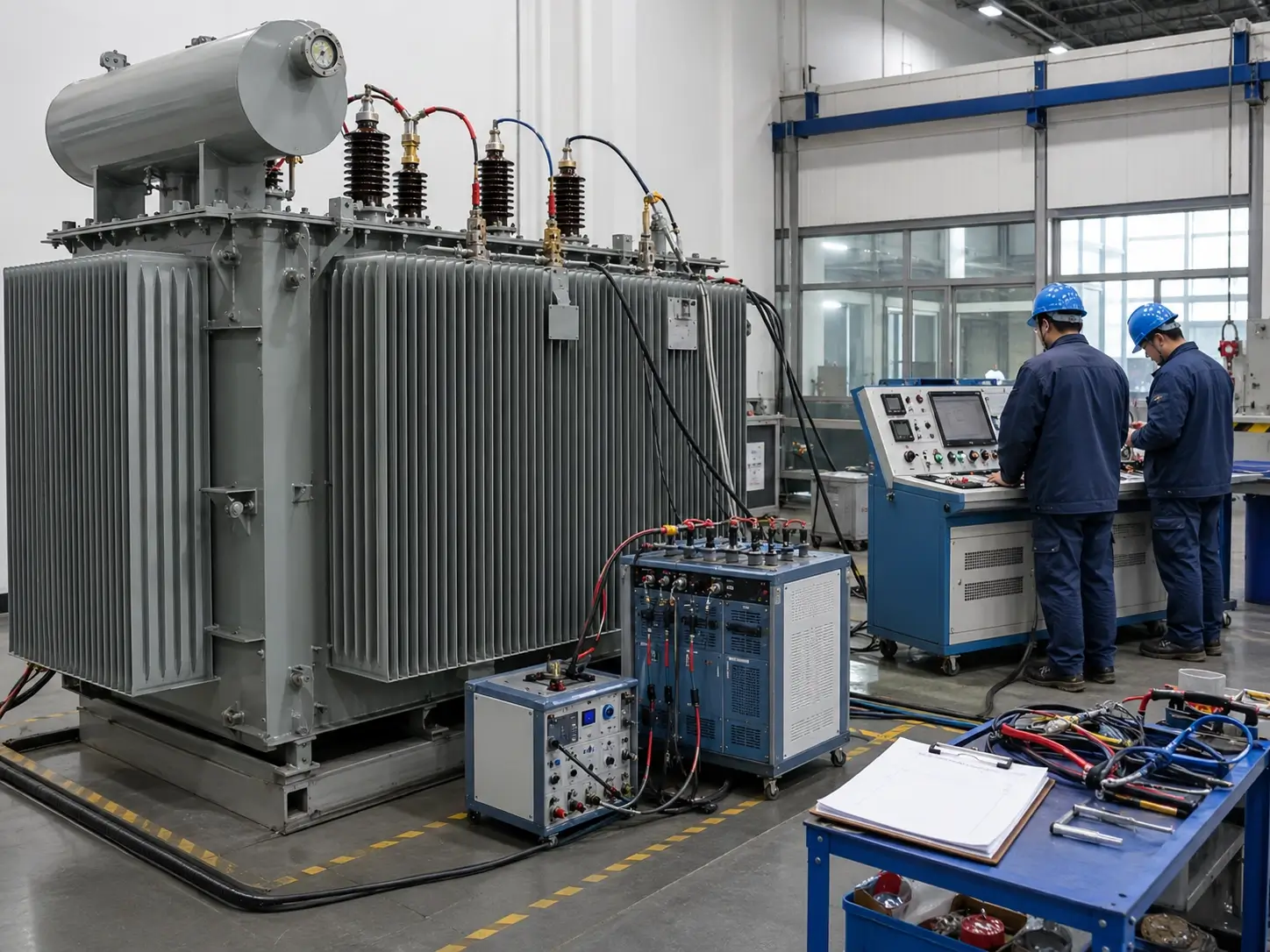

Перед поставкой масляный трансформатор мощностью 800 кВА должен пройти стандартные испытания, такие как измерение сопротивления обмоток, проверка коэффициента трансформации, проверка векторной группы, измерение импедансного напряжения и потерь нагрузки, измерение потерь и тока холостого хода, проверка сопротивления изоляции, испытание на выдерживаемое напряжение промышленной частоты, испытание на выдерживаемое наведенное напряжение и испытание на напряжение пробоя масла.
Для более строгих требований могут потребоваться испытания на повышение температуры, испытания на импульсное воздействие молнии, испытания на частичный разряд или испытания в присутствии независимой третьей стороны. Покупателям следует учитывать, что стандартные испытания и типовые испытания — это не одно и то же. Некоторые спецификации закупок являются расплывчатыми, а некоторые предложения поставщиков могут включать только стандартные испытания. Объем испытаний следует уточнить до оформления заказа, иначе дополнительные испытания могут увеличить стоимость и продлить сроки поставки.

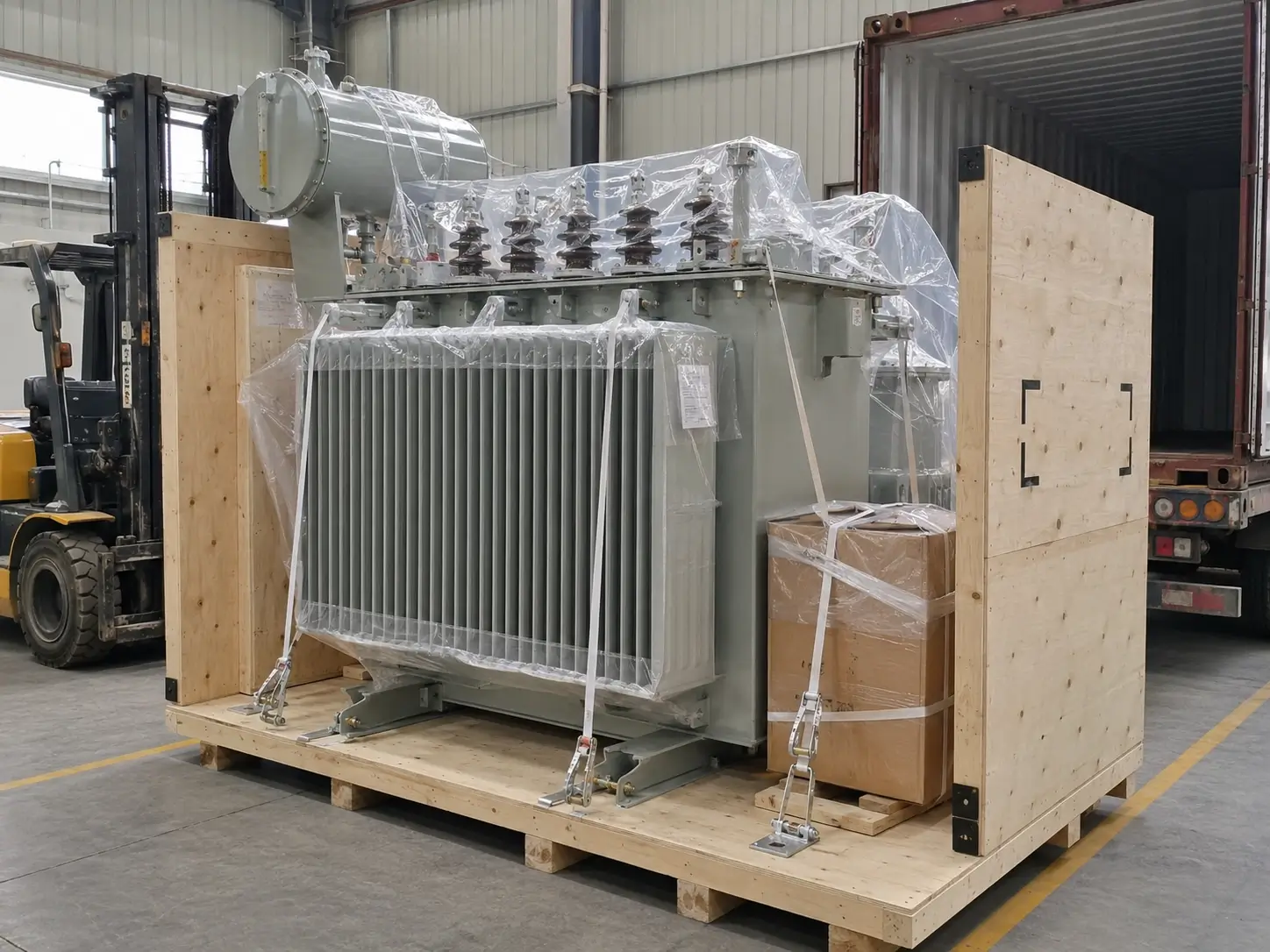

Экспортная упаковка также заслуживает внимания. Масляные трансформаторы тяжелые и громоздкие. Для морских перевозок покупателям могут потребоваться деревянные ящики, стальные опоры, влагозащитная пленка, ударопрочные крепления, отдельная упаковка для комплектующих и четкая маркировка для транспортировки. Некачественная упаковка может повредить изоляторы, радиаторы, клеммные коробки или комплектующие во время транспортировки. Экономия на упаковке редко оправдывает риск.
Перечень поставляемых документов должен быть четким. К распространенным документам относятся: чертеж общего расположения, чертеж паспортной таблички, схема электропроводки, протокол испытаний, упаковочный лист, руководство по эксплуатации и техническому обслуживанию, сертификат соответствия, сертификат происхождения и другие документы, специфичные для проекта. Для проектов EPC утверждение чертежей имеет особенно важное значение. Производство до утверждения чертежей может привести к дорогостоящим изменениям в дальнейшем.
Риски, связанные с закупками и необычно низкими ценами.
Разница в ценах на трансформаторы мощностью 800 кВА — это нормально. Но если одно предложение значительно ниже других, покупателям следует проверить, чего именно не хватает.
Некоторые низкие цены могут быть обусловлены использованием алюминиевой обмотки вместо медной. В некоторых может использоваться конструкция с более высокими потерями. Некоторые могут включать только базовые аксессуары. Некоторые могут не включать тестирование сторонними организациями. Некоторые могут использовать упаковку, подходящую для внутренней транспортировки, а не для морской. Некоторые могут не пересчитывать повышение температуры при высоких температурах окружающей среды.
Ещё один риск — нечёткая техническая формулировка. Коммерческое предложение может выглядеть полным, но при этом не указывать стандартную версию, точные значения потерь, пределы повышения температуры, тип трансформаторного масла, конфигурацию дополнительных устройств и объём испытаний. Это оставляет слишком много места для интерпретации. Проблемы часто возникают на этапах утверждения проекта, монтажа на объекте или окончательной приёмки.
При сравнении цен на масляные трансформаторы мощностью 800 кВА зарубежным покупателям следует обращать внимание не только на общую стоимость. Необходимо сравнивать перечень технических отклонений, объем испытаний, чертежи, сроки поставки, способ упаковки и послепродажное обслуживание. Для подрядчиков, работающих по схеме «под ключ», более дешевый трансформатор, приводящий к задержкам на объекте, может быстро обернуться большей экономией, чем первоначальная выгода.
Часто задаваемые вопросы
1. Для каких проектов подходит масляный трансформатор мощностью 800 кВА?
Масляный трансформатор мощностью 800 кВА подходит для средних заводов, коммерческих зданий, предприятий пищевой промышленности, насосных станций, вспомогательных распределительных сетей горнодобывающей промышленности, логистических парков и проектов электроснабжения, реализуемых по схеме EPC (проектирование, закупка и строительство). Его часто выбирают, когда мощности в 630 кВА недостаточно, а 1000 кВА — больше, чем необходимо.
2. В трансформаторе мощностью 800 кВА следует использовать медную или алюминиевую обмотку?
Медная обмотка обычно предпочтительнее для проектов, требующих более высокой устойчивости к короткому замыканию, лучшего температурного режима и долгосрочной надежности. Алюминиевая обмотка может снизить стоимость, но ее следует использовать только в тех случаях, когда это позволяют конструкция, температурный режим и технические условия проекта.
3. Каковы типичные номинальные напряжения для масляного трансформатора мощностью 800 кВА?
К распространённым первичным напряжениям относятся 10 кВ, 11 кВ, 20 кВ, 22 кВ и 33 кВ. К распространённым вторичным напряжениям относятся 400 В, 415 В, 433 В и 690 В. Конечное напряжение должно соответствовать требованиям местной электросети и нагрузочного оборудования.
4. Как покупателям выбрать между мощностью 800 кВА и 1000 кВА?
Если текущая нагрузка близка к верхнему пределу в 800 кВА, и планы по расширению очевидны, то 1000 кВА может быть более безопасным вариантом. Если нагрузка находится в диапазоне от 630 кВА до 1000 кВА, и планы по расширению не определены, то 800 кВА часто является более сбалансированным вариантом.
5. Какую информацию должны предоставить покупатели перед запросом коммерческого предложения?
Покупателям следует предоставить информацию о мощности, коэффициенте трансформации напряжения, частоте, векторной группе, требуемом импедансе, материале обмотки, уровне потерь, условиях установки, методе охлаждения, требованиях к дополнительному оборудованию, направлении ввода кабеля, применимом стандарте и порте назначения. Чем полнее информация, тем точнее будет ценовое предложение.
