Компактная конструкция трансформатора с масляным охлаждением: почему важны малые габариты.
2026-06-01
Узнайте, почему компактные трансформаторы с масляным охлаждением важны для коммерческих зданий, солнечных электростанций, городских распределительных сетей и промышленного развития. В этом руководстве рассматриваются вопросы уменьшения занимаемой площади, выбора оптимального варианта, закупок у OEM-производителей и практических аспектов закупок в сегменте B2B.
Во многих проектах по распределению электроэнергии выбор трансформатора уже не сводится только к мощности, напряжению и цене.
Эти факторы, конечно, по-прежнему имеют значение. Но сейчас все больше зарубежных покупателей задают еще один практический вопрос:
Какую площадь занимает трансформатор?

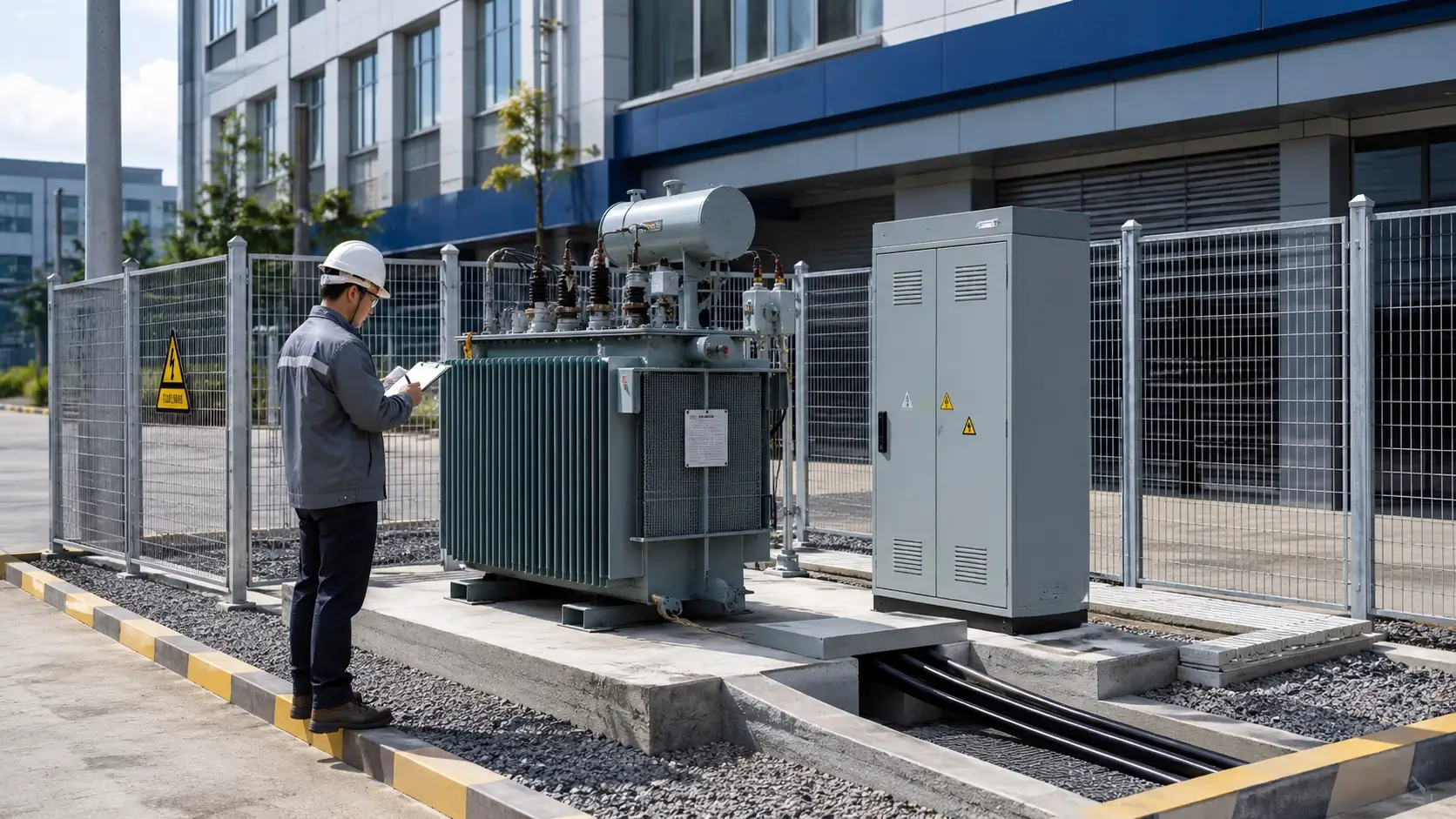

В коммерческих зданиях, системах распределения электроэнергии в городах, солнечных электростанциях и проектах расширения промышленных предприятий пространство для установки часто ограничено. Слишком большой трансформатор может повлиять на прокладку кабелей, компоновку распределительных устройств, проектирование фундамента, транспортировку и даже график строительства.
Вот почему компактный трансформатор с масляным охлаждением Проектирование стало важной темой для EPC-подрядчиков, консультантов по электротехнике и глобальных B2B-покупателей.
Почему занимаемая трансформатором площадь влияет на стоимость проекта?
Меньшие габариты позволяют не только экономить место.
Это может снизить общую стоимость проекта.
В коммерческом здании электрощитовая может быть уже переполнена распределительными устройствами, системами отопления, вентиляции и кондиционирования, резервным электрооборудованием и кабельными лотками. Если трансформатор имеет избыточную мощность, подрядчику может потребоваться перепроектировать планировку помещения или скорректировать фундамент.
В проектах по солнечной и возобновляемой энергетике трансформаторы часто интегрируются с распределительными устройствами и инверторами внутри компактных подстанций или систем на салазках. Несколько дополнительных сантиметров в ширине или высоте могут повлиять на всю конструкцию системы.
Для экспортных проектов компактные размеры также улучшают транспортировку и обработку грузов.
Компактный маслонаполненный распределительный трансформатор проще загружать в контейнеры, легче перемещать на объекте и он больше подходит для проектов, где доступ для установки ограничен.

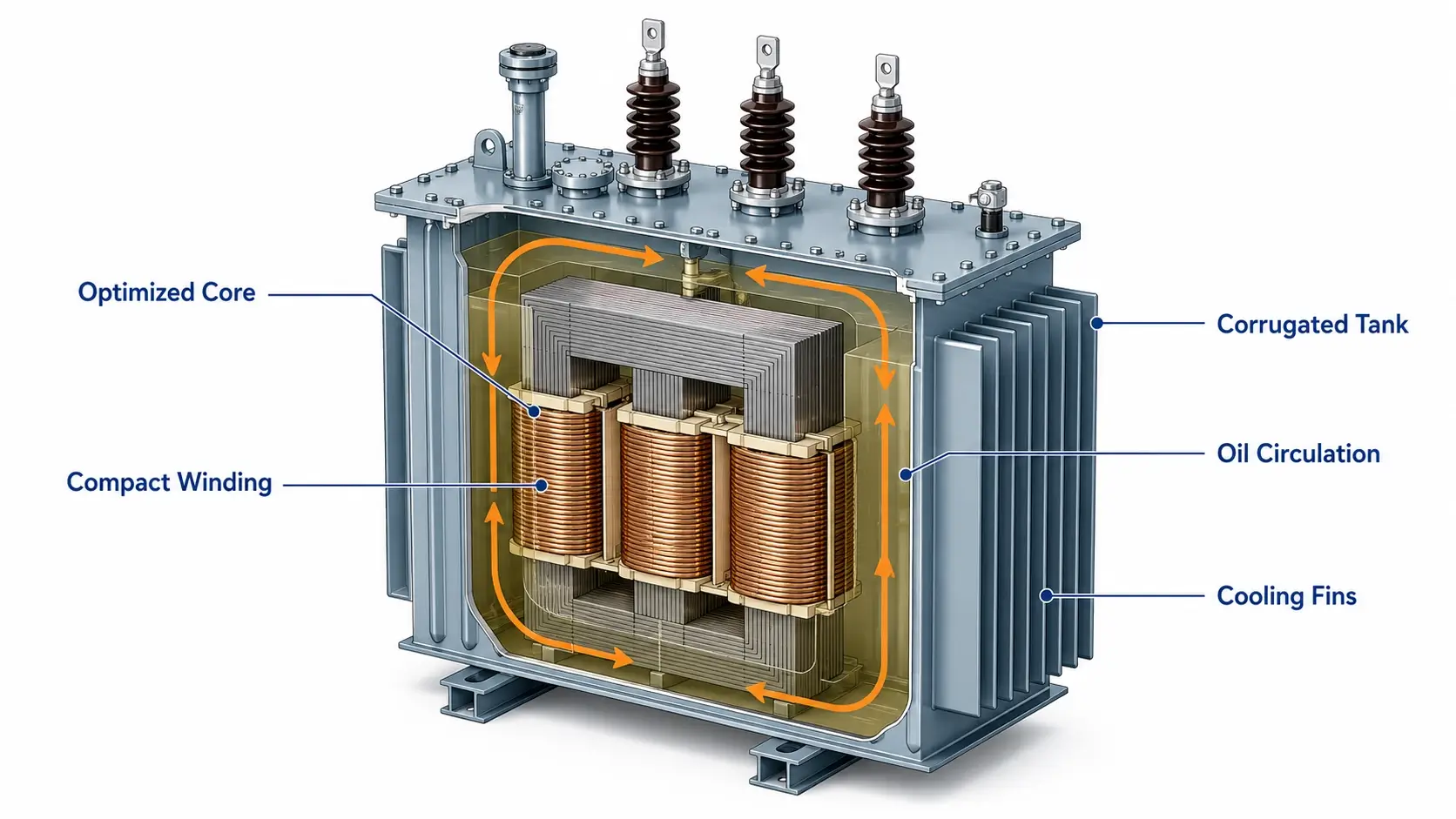

Что делает масляный трансформатор компактным?
Компактный трансформатор — это не просто уменьшенный по размеру бак.
Надежный компактный масляный трансформатор должен обеспечивать баланс между размерами, охлаждением, изоляцией, потерями и сроком службы.
Производители обычно оптимизируют:
Конструкция сердечника,
расположение обмоток,
конструкция масляного бака,
расположение охлаждающих ребер, положение
клемм и втулок,
размещение принадлежностей.
Гофрированные баки часто используются в компактных трансформаторных конструкциях, поскольку они позволяют уменьшить потребность в традиционном расширительном баке, одновременно улучшая герметичность и экономя место.
Однако компактная конструкция сопряжена с явным риском.
Если производитель просто уменьшит размер бака без надлежащего расчета тепловых характеристик, трансформатор может столкнуться с высокой температурой масла, локальным перегревом, более быстрым старением изоляции или сокращением срока службы.
Таким образом, цель компактной конструкции состоит не в том, чтобы сделать трансформатор как можно меньше. Настоящая цель — уменьшить занимаемую площадь, сохранив при этом достаточный запас тепловой и электрической прочности.

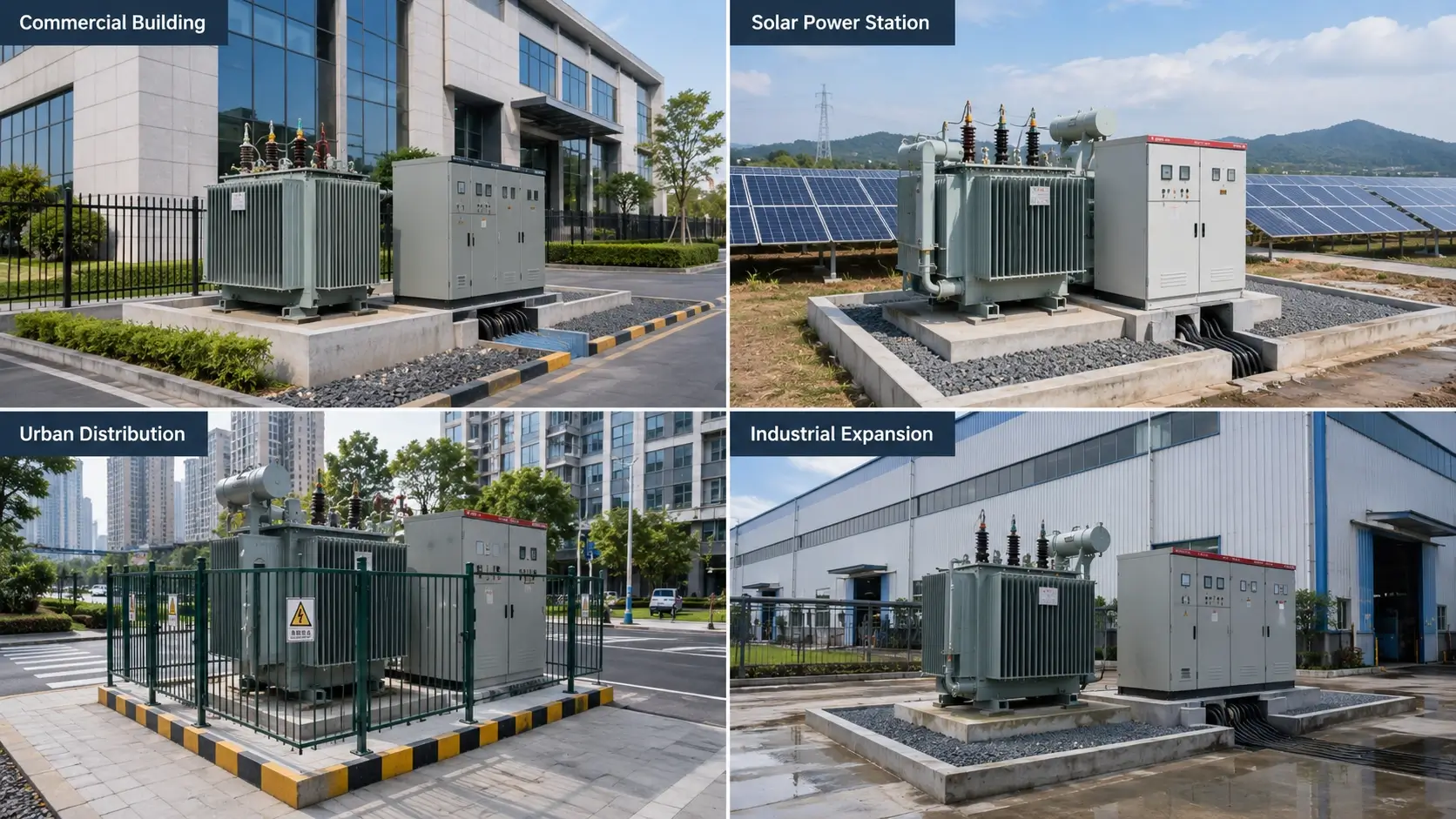

Основные области применения компактных маслонаполненных трансформаторов
Коммерческие здания
В торговых центрах, офисных зданиях, больницах, гостиницах и жилых комплексах обычно ограниченное пространство для размещения электрооборудования.
В проектах по реконструкции первоначальное трансформаторное помещение может быть уже отремонтировано. Новые нагрузки, такие как зарядные устройства для электромобилей, лифты, системы кондиционирования воздуха и резервное электропитание, могут еще больше уменьшить занимаемое пространство.
Компактный трансформатор с масляным охлаждением помогает оптимизировать использование пространства и упрощает прокладку кабелей.
Проекты в области солнечной и возобновляемой энергетики

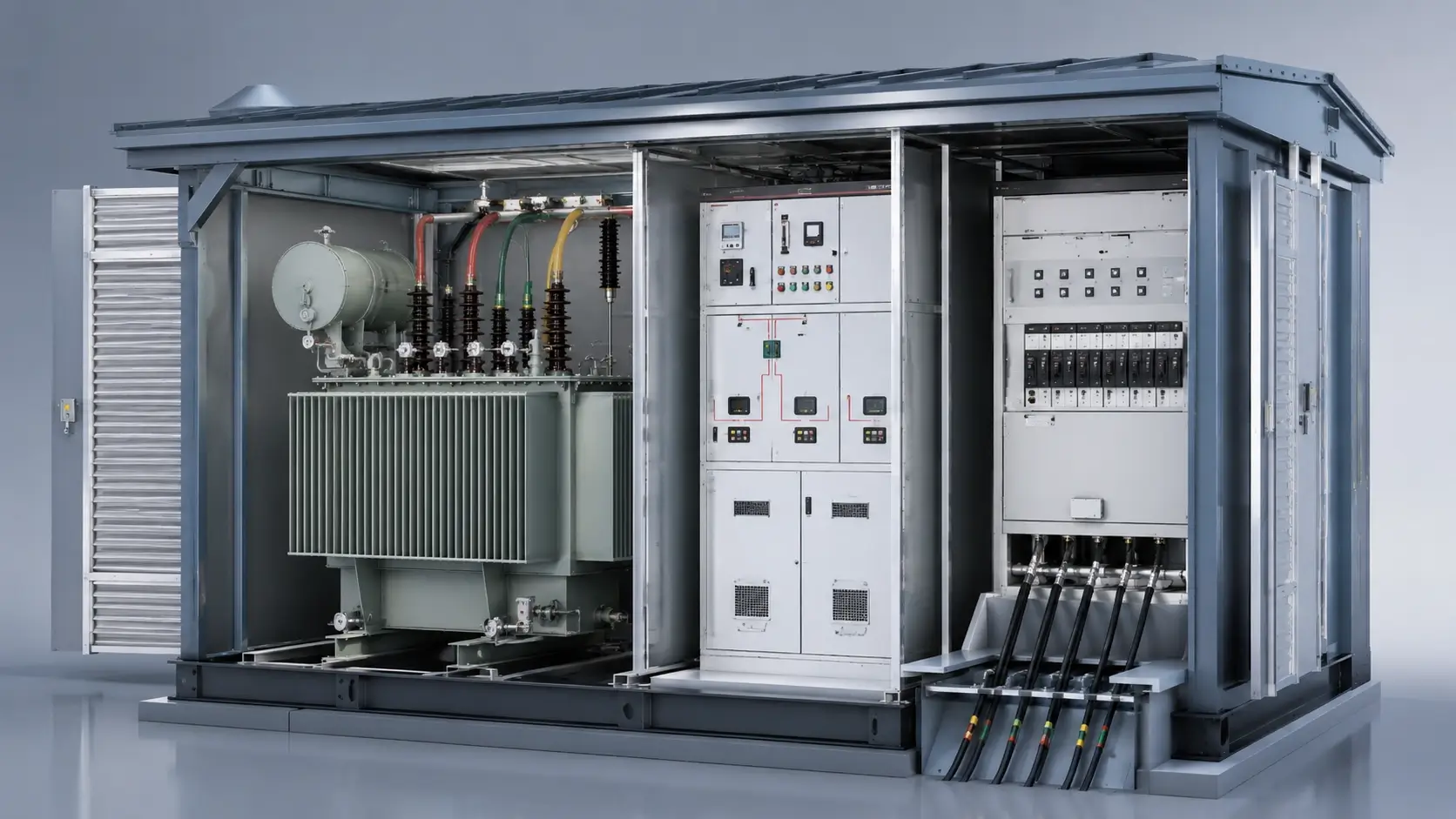

В системах повышения мощности солнечных электростанций часто используются компактные подстанции или интегрированные силовые установки.
В таких системах трансформатор должен работать совместно с распределительными устройствами среднего напряжения, низковольтными панелями, инверторами и защитными устройствами.
Уменьшение габаритов позволяет сократить площадь подстанции, упростить работы по устройству фундамента и улучшить интеграцию системы.
В проектах EPC в сфере возобновляемой энергетики компактная конструкция трансформатора может напрямую повысить скорость монтажа и эффективность компоновки.
Городские распределительные сети
Проекты городской распределительной сети сталкиваются с ограниченными земельными ресурсами, жесткими требованиями к планировке и сложными условиями монтажа.
Компактные маслонаполненные трансформаторы широко используются в:
компактные подстанции
подземные распределительные помещения
придорожные трансформаторные подстанции
бытовые системы электроснабжения
небольшие промышленные парки
В условиях плотной городской застройки экономия пространства зачастую не является необязательной, а неотъемлемой частью инженерных требований.
Проекты расширения промышленности
Многие заводы расширяют производство, не расширяя при этом свои электротехнические помещения.
В условиях ограниченного пространства электрощитовой компактный распределительный трансформатор с масляным охлаждением может помочь избежать дорогостоящих строительных работ.
В подобных проектах покупателей обычно интересуют три момента:
Поместится ли трансформатор в имеющееся пространство?
Надежна ли система охлаждения?
Легко ли будет обслуживать трансформатор после установки?
Компактная конструкция против традиционной конструкции трансформатора
Традиционные трансформаторы с масляным охлаждением обычно имеют более компактную конструкцию, большее пространство для охлаждения и более удобный доступ для обслуживания. Они подходят для стандартных промышленных проектов, где пространство не является серьезной проблемой.
Компактные трансформаторы больше подходят для проектов с ограниченным пространством, интегрированными системами и транспортными ограничениями.
Разница не только в размере.
Для компактной конструкции трансформатора требуется более тщательный инженерный контроль, особенно в отношении теплоотвода, зазоров между обмотками и изоляцией, расположения обмоток и механической структуры.
Проще говоря:
Традиционная конструкция более консервативна, но может занимать больше места.
Компактная конструкция более гибкая, но её тепловые характеристики необходимо проверять.
Недорогие компактные трансформаторы следует тщательно проверять, поскольку некоторые поставщики уменьшают габариты без реальной оптимизации конструкции.
Ключевые моменты, которые покупателям следует проверить перед оформлением заказа.
При покупке компактного масляного трансформатора зарубежным покупателям следует сравнивать не только номинальную мощность в кВА и цену.
Им следует проверить следующие детали.
Рисунок ГА
Запросите чертеж общего расположения.
В документе должны быть указаны габаритные размеры, монтажные отверстия, точки подъема, направление втулок, расположение клемм, зазор для технического обслуживания и транспортные габариты.
Не полагайтесь только на фотографии из каталога.
Характеристики повышения температуры
Компактная конструкция создает дополнительную нагрузку на систему отвода тепла.
Покупателям следует уточнить метод охлаждения, данные о повышении температуры, диапазон температур окружающей среды и характеристики работы при длительной нагрузке.
Это особенно важно для проектов на Ближнем Востоке, в Африке, Юго-Восточной Азии и других регионах с жарким климатом.
Данные о потерях
Низкий уровень убытков негативно сказывается на долгосрочных эксплуатационных расходах.
Покупателям следует сравнить потери мощности в режиме холостого хода, потери мощности, годовое количество часов работы и профиль нагрузки проекта.
Более дешевый трансформатор с большими потерями может обойтись дороже в долгосрочной перспективе.
Уровень шума
Для коммерческих зданий, больниц, жилых районов и объектов городской инфраструктуры контроль уровня шума имеет важное значение.
Некачественная сборка сердечника или чрезмерно агрессивная компактная конструкция могут привести к увеличению вибрации и шума при работе.
Доступ для технического обслуживания
Небольшой трансформатор не всегда прост в обслуживании.
Расположение втулок, переключателя ответвлений, индикатора уровня масла, термометра , предохранительного устройства и клемм заземления должно быть удобным для полевого осмотра.
Как выбрать производителя трансформаторов OEM
Для проектов компактных трансформаторов с масляным охлаждением покупателям требуется нечто большее, чем просто быстрое ценовое предложение.
Надежный поставщик OEM-продукции должен уметь оценивать реальные условия проекта и соответствующим образом корректировать конструкцию.
К числу ключевых моментов, которые следует проверить, относятся:
Разработка чертежей
с индивидуальными размерами , поддержка
стандартов IEC, ANSI или IEEE,
опыт работы с компактными подстанциями,
опыт работы с солнечными, коммерческими и промышленными проектами,
подготовка отчетов о повышении температуры и рутинных испытаниях,
поддержка в вопросах экспортной упаковки и документации.
На сайте китайского завода по производству трансформаторов контент не должен ограничиваться повторением общих фраз, таких как «высокое качество» или «конкурентоспособная цена».
Лучше четко объяснить практическую ценность, используя такие термины, как:
компактный масляный трансформатор,
трансформатор малой площади,
распределительный трансформатор с масляным наполнением,
компактный трансформатор для подстанции,
производитель трансформаторов на заказ,
масляный трансформатор с низкими потерями,
поставщик трансформаторов OEM.
Эти ключевые слова соответствуют реальному поисковому поведению международных B2B-покупателей.
Заключение
Компактная конструкция трансформатора с масляным охлаждением – это не просто уменьшение размеров изделия.
Оно решает реальные проектные проблемы, связанные с пространством, транспортировкой, установкой и системной интеграцией.
Для коммерческих зданий, городских распределительных сетей, солнечных электростанций, проектов расширения промышленных предприятий и сборных подстанций меньшая занимаемая трансформатором площадь может сократить объем строительных работ, упростить монтаж и повысить гибкость компоновки.
Однако компактная конструкция не должна приносить в жертву охлаждение, изоляцию, теплоизоляцию, теплопотери или доступ для технического обслуживания.
Качественный компактный трансформатор — это инженерное решение.
Перекомпрессированный трансформатор представляет собой долгосрочный эксплуатационный риск.
Для зарубежных покупателей наилучшим вариантом является сотрудничество с опытным производителем трансформаторов, который может предоставить чертежи, данные испытаний, разработку индивидуального проекта и практическую поддержку проекта.
