Трансформаторы с масляным охлаждением HYPERLINK “https://www.hnhmelectrical.com/” для проектов в нефтехимической, горнодобывающей и тяжелой промышленности.
2026-05-23
В коммерческих зданиях трансформатор часто рассматривается как стандартное устройство распределения электроэнергии. На нефтехимических заводах, горнодобывающих предприятиях, металлургических комбинатах, цементных заводах и других объектах тяжелой промышленности ситуация иная.
Здесь трансформатору приходится работать в условиях высокой нагрузки, пускового тока двигателя, пыли, влажности, высокой температуры окружающей среды, коррозионного воздуха, колебаний напряжения и длительной эксплуатации. Иногда он обеспечивает электропитанием дробилки, насосы, компрессоры, конвейеры, вентиляторы, мельницы, прокатное оборудование и крупные производственные линии. Это не самые щадящие условия труда.
Именно поэтому трансформаторы с масляным охлаждением до сих пор широко используются в тяжелой промышленности. Они обеспечивают эффективное рассеивание тепла, широкий диапазон мощности, стабильную работу в течение длительного времени и хорошо подходят для наружных подстанций или автономных зон распределения электроэнергии. Для EPC-подрядчиков, электромонтажных компаний, горнодобывающих предприятий и заказчиков промышленных проектов они по-прежнему остаются практичным и надежным выбором.
Однако следует четко отметить один момент: для крупных промышленных проектов покупка трансформатора, ориентируясь только на мощность в кВА и цену, — рискованное решение. Самый дешевый на бумаге агрегат может впоследствии оказаться дорогим, если он перегреется, будет часто выходить из строя, быстрее изнашиваться или вызывать простои в производстве.
Почему тяжелой промышленности необходима более прочная конструкция трансформаторов?
Тяжелые промышленные грузы не всегда перемещаются плавно.

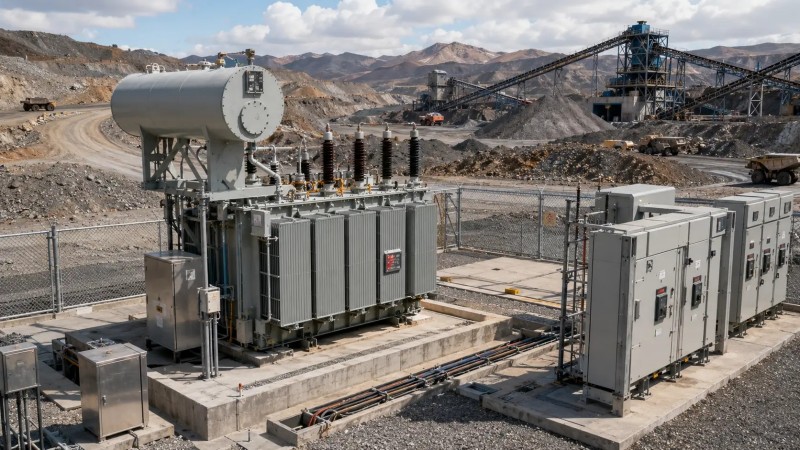

В горнодобывающих проектах трансформаторы могут обеспечивать электропитанием дробилки, шаровые мельницы, ленточные конвейеры, подъемники, дренажные насосы и технологическое оборудование. Эти нагрузки часто связаны с высокими пусковыми токами и быстрыми изменениями нагрузки. Кроме того, на площадке могут быть пыль, дождь, вибрация, плохой подъезд к дорогам и ограниченные возможности для технического обслуживания.
В нефтехимических проектах трансформаторы могут обеспечивать электропитанием насосы, компрессоры, вентиляторы, технологическое оборудование, системы отопления, вспомогательные системы и системы управления. Электропитание должно быть стабильным, поскольку остановки производства могут повлиять на всю технологическую цепочку. В некоторых областях также могут действовать правила классификации опасных зон, пожарной безопасности и более строгие требования к техническому согласованию.
Металлургические заводы, цементные заводы и металлургические комбинаты также предъявляют высокие требования. Обычно они оснащены мощными электродвигателями, оборудованием непрерывного действия, системами пылеудаления, системами охлаждения и имеют большой ресурс работы. В таких условиях трансформатор подключается не просто к нагрузке, а к обеспечению непрерывности производства.
По этим причинам покупателям следует обращать внимание не только на базовые характеристики. Запас мощности, импеданс, повышение температуры, эффективность охлаждения, материал обмотки, герметичность бака, антикоррозионное покрытие, защитные устройства, тип масла и применимые стандарты — все это имеет значение.

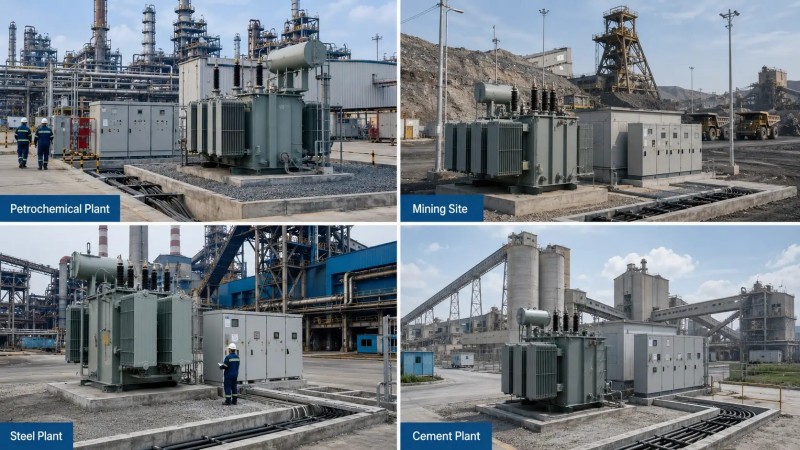

Типичные области применения: нефтехимическая, горнодобывающая и тяжелая промышленность.
Маслонаполненные трансформаторы широко используются в распределительных системах среднего и низкого напряжения. В зависимости от проекта, они могут быть спроектированы как распределительные или силовые трансформаторы.
В нефтехимических проектах они используются на нефтеперерабатывающих заводах, химических предприятиях, нефтегазоперерабатывающих станциях, насосных станциях, компрессорных станциях, в зонах обслуживания резервуарных парков, промышленных парках и на открытых подстанциях. Однако покупателям не следует предполагать, что стандартный масляный трансформатор можно установить в опасной зоне. Во многих проектах трансформатор устанавливается в безопасной зоне, электрощитовой или на планируемой открытой подстанции. Если предполагается установка в опасной зоне, инженерная группа должна подтвердить классификацию и требуемый стандарт перед выбором.
В горнодобывающих проектах маслопогружные трансформаторы используются на открытых рудниках, горно-обогатительных комбинатах, дробильных станциях, конвейерных системах, насосных станциях, для временного электроснабжения и распределения электроэнергии в шахтных лагерях. Условия эксплуатации могут быть суровыми, поэтому при проектировании трансформатора следует учитывать пыле- и влагостойкость, механическую прочность, защиту при транспортировке и простоту технического обслуживания.
В тяжелой промышленности они широко используются на металлургических заводах, цементных заводах, плавильных комбинатах, целлюлозно-бумажных комбинатах, машиностроительных предприятиях, в портах, на заводах строительных материалов и других производственных объектах непрерывного действия. В таких проектах обычно уделяется внимание стабильной работе под нагрузкой, низким потерям, контролю температуры и длительному сроку службы.
Ключевые моменты отбора для нефтехимических проектов
Для нефтехимических проектов необходим более тщательный процесс отбора. Трансформатор может выглядеть как стандартное электротехническое изделие, но сопутствующие инженерные требования редко бывают стандартными.
Необходимо предварительно подтвердить место установки. Будет ли трансформатор установлен в обычной зоне распределения электроэнергии на открытом воздухе, на внутренней подстанции или вблизи технологической зоны с риском воспламенения газов? Если проект относится к взрывоопасной зоне, например, Зона 1 или Зона 2, покупатель должен предоставить соответствующие требования. Обычный масляный трансформатор не следует по умолчанию рассматривать как взрывозащищенное оборудование.
Тип масла и пожарная безопасность также имеют значение. Трансформаторы на минеральном масле широко используются и экономически выгодны. Для проектов с более высокими требованиями к пожарной безопасности или охране окружающей среды может быть рассмотрено использование масла с высокой температурой воспламенения или природного эфира. Стоимость выше, но это может быть оправдано для конкретных нефтехимических или экологически чувствительных проектов.
Антикоррозионная обработка — еще один ключевой момент. На нефтехимических заводах может быть влажный воздух, соляной туман, химические пары или коррозионная атмосфера. Покрытие резервуаров, обработка радиаторов, болты, кабельные коробки и комплектующие должны соответствовать условиям эксплуатации. Если пренебречь этим аспектом, трансформатор может продолжать работать, но внешние условия могут ухудшиться быстрее, чем ожидалось.
Защитные устройства также должны быть четко указаны. В зависимости от конструкции трансформатора могут потребоваться индикатор температуры масла, индикатор уровня масла, предохранительный клапан, реле Бухгольца, сапун, заземляющие клеммы, сигнальные контакты и кабельные коробки. Герметично закрытый трансформатор и трансформатор расширительного типа используют не совсем одинаковую конфигурацию вспомогательного оборудования, поэтому поставщик не должен указывать цену вслепую.
Почему горнодобывающим проектам недостаточно просто проверки производственных мощностей
Многие запросы, касающиеся горнодобывающей промышленности, выглядят простыми: «Требуется трансформатор мощностью 1000 кВА, 11 кВ/0,4 кВ, пожалуйста, предоставьте ценовое предложение».
Технически, поставщик может составить ценовое предложение. Но существует риск, что оно может не отражать фактические условия эксплуатации.
Горнодобывающий трансформатор может обеспечивать питание дробилки, насоса, конвейера, шаровой мельницы, системы вентиляции или нагрузки в лагере. Каждая нагрузка имеет свой пусковой ток, чувствительность к падению напряжения, время работы и характеристики перегрузки. Если крупные двигатели запускаются часто, необходимо тщательно проверить мощность и импеданс трансформатора. В противном случае падение напряжения может стать чрезмерным, двигатели могут с трудом запускаться, а защитные устройства могут срабатывать слишком часто.
Условия на площадке имеют не меньшее значение. В карьерах открытого типа могут сталкиваться с пылью, дождем, жарой и плохим состоянием дорог. Подземные или удаленные горнодобывающие проекты могут иметь ограниченный доступ для технического обслуживания и трудности с поставкой запасных частей. В этом случае герметизация резервуаров, механическая прочность, антикоррозионное покрытие, способ упаковки и защита комплектующих — это не мелочи.
Для горнодобывающих проектов покупателям следует перед размещением заказа подтвердить номинальную мощность, коэффициент трансформации напряжения, частоту, тип нагрузки, требования к запуску двигателя, температуру окружающей среды, высоту над уровнем моря, уровень запыленности, способ установки, требования к потерям, защитные устройства и комплектацию запасных частей.
Нагрузочные характеристики сталелитейных, цементных и металлургических заводов
Заводы по производству стали, цемента и металла обычно работают с большими и длительными нагрузками. В отличие от небольших предприятий, эти заводы часто работают много часов в сутки, иногда непрерывно.
На цементном заводе могут быть системы измельчения, вспомогательные системы печей, вентиляторы, пылеуловители и системы циркуляции воды. На металлургическом заводе могут быть прокатное оборудование, краны, компрессоры, насосы и системы охлаждения. На металлургическом заводе могут быть системы поддержки плавки, гидравлические станции и системы электроснабжения технологических процессов.
В таких условиях разумным выбором может стать трансформатор с низкими потерями и масляным охлаждением. Причина проста. Трансформатор работает год за годом, и потери холостого хода, а также потери под нагрузкой становятся частью счета за электроэнергию. Более дешевый трансформатор может сэкономить деньги на этапе покупки, но более высокие потери могут постепенно нивелировать эту экономию в процессе эксплуатации.
На крупных промышленных предприятиях также могут использоваться преобразователи частоты, выпрямительные нагрузки и гармонические токи. Во многих случаях можно использовать стандартный трансформатор, но если гармонические искажения значительны, покупателю следует обсудить с поставщиком вопросы теплового проектирования, структуры обмоток, экранирования, выбора импеданса или согласования фильтров. Лучше обсудить это до начала производства, а не после того, как трансформатор начнет сильно нагреваться.

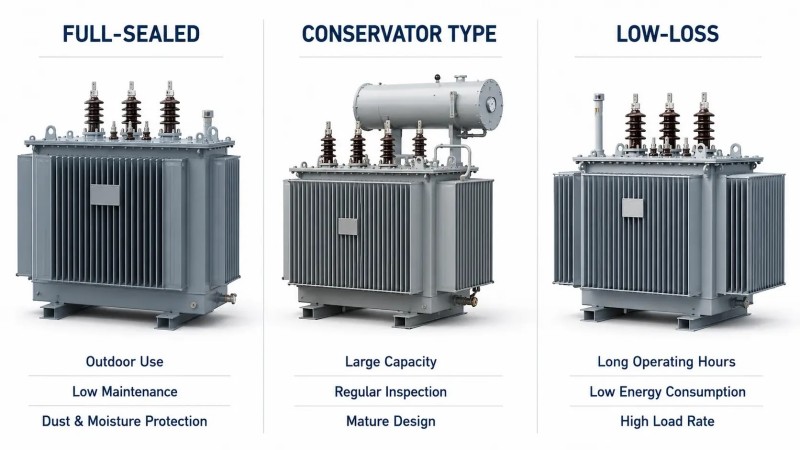

Герметично закрытый, расширительный или с низкими потерями?
Герметично закрытый трансформатор с масляным охлаждением часто подходит для использования на открытом воздухе, в пыльных, влажных или удаленных местах, где техническое обслуживание ограничено. Поскольку масляный бак герметичен, это уменьшает контакт масла с воздухом и помогает ограничить поглощение влаги и окисление масла. Это практичный вариант для горнодобывающей промышленности, промышленных парков и общих проектов по распределению электроэнергии на открытом воздухе.
Масляный расширительный бак трансформатора — это проверенное решение для крупных проектов или объектов с регулярно обслуживаемыми бригадами. Масляный расширительный бак компенсирует изменение объема масла при колебаниях температуры. Эта конструкция хорошо известна на многих рынках, но требует внимания к уровню масла, состоянию сапуна, герметизации прокладок и регулярного осмотра.
Трансформаторы с низкими потерями и масляным охлаждением больше подходят для проектов с длительным временем работы, высокой интенсивностью нагрузки и высокими затратами на электроэнергию. К этой категории часто относятся металлургические заводы, цементные заводы, горнодобывающие и перерабатывающие предприятия, а также нефтехимические промышленные парки. Начальная цена может быть выше, но себестоимость электроэнергии за весь срок службы может быть ниже.
Можно использовать простую логику выбора:
При ограниченном бюджете и стандартных условиях проекта может быть достаточно обычного трансформатора с масляным охлаждением.
Для наружных, удаленных, пыльных или влажных помещений обычно целесообразно рассмотреть
герметичный трансформатор . При непрерывной работе и высоких затратах на электроэнергию следует серьезно рассмотреть трансформатор с низкими потерями.
При более строгих требованиях пожарной безопасности или охраны окружающей среды можно обсудить использование высокотемпературной жидкости или жидкости на основе природных эфиров.
Технические параметры, которые должны подтвердить зарубежные покупатели.
Надежное ценовое предложение зависит от четкой технической информации. Если покупатель предоставляет только мощность и напряжение, поставщик должен исходить из стандартной конструкции. Это может быть дешевле, но не всегда целесообразно.
Иностранные покупатели должны подтвердить номинальную мощность, первичное и вторичное напряжение, частоту, фазу, векторную группу, сопротивление короткого замыкания, метод охлаждения, уровень изоляции, повышение температуры, потери холостого хода, потери под нагрузкой, диапазон ответвлений, высоту над уровнем моря, температуру окружающей среды, условия установки, требования к антикоррозионной защите, защитные принадлежности и применимые стандарты.
Типичные стандарты могут включать IEC 60076, требования IEEE/ANSI или местные спецификации коммунальных предприятий. Для проектов в нефтехимической и горнодобывающей промышленности технические спецификации, специфичные для конкретного проекта, всегда следует проверять до начала производства.
Некоторые параметры важнее, чем кажутся. Высота над уровнем моря и температура окружающей среды влияют на расчет повышения температуры. Импеданс влияет на ток короткого замыкания и падение напряжения. Значения потерь влияют на долгосрочную стоимость энергии. Векторная группа влияет на совместимость системы. Небольшая ошибка в техническом описании может стать серьезной проблемой на объекте.
Трансформатор с масляным охлаждением против трансформатора сухого типа
Масляные и сухие трансформаторы не являются конкурентами в каждой ситуации. Они удовлетворяют различным потребностям проекта.
Трансформаторы с масляным охлаждением обеспечивают лучшее рассеивание тепла, более широкий диапазон мощности и высокую пригодность для использования на открытом воздухе или при больших нагрузках. Они широко используются на промышленных предприятиях, в горнодобывающей промышленности, на подстанциях и в распределительных системах электросетей. Их недостатки также очевидны: они содержат изоляционное масло, поэтому покупателям необходимо учитывать пожарную безопасность, техническое обслуживание масла, предотвращение утечек и пространство для установки.
Сухие трансформаторы не содержат трансформаторного масла и часто предпочтительны для установки внутри помещений, в коммерческих зданиях, больницах, метрополитенах, центрах обработки данных и зонах со строгими требованиями пожарной безопасности. Однако для больших мощностей, суровых условий окружающей среды, тяжелых промышленных нагрузок и проектов с ограниченным бюджетом сухие трансформаторы не всегда могут быть оптимальным решением.
В нефтехимической, горнодобывающей и тяжелой промышленности обычно выбирают трансформаторы с масляным охлаждением , устанавливаемые на автономных подстанциях, в зонах распределения электроэнергии на открытом воздухе или в промышленных электростанциях. Если трансформатор необходимо установить внутри помещений или вблизи мест скопления людей, можно рассмотреть трансформаторы сухого типа. Правильный выбор зависит от места установки, правил пожарной безопасности, мощности, условий окружающей среды и возможностей технического обслуживания.
Распространенные ошибки в сфере закупок
Одна из распространенных ошибок — это сосредоточение внимания только на самой низкой цене. В тяжелой промышленности отказ трансформатора или нестабильная работа могут остановить производство. Скрытые издержки намного выше, чем разница между двумя ценовыми предложениями.
Ещё одна ошибка — игнорирование упаковки и транспортировки. В горнодобывающей промышленности и на удаленных промышленных объектах часто встречаются сложные условия транспортировки. Радиаторы, втулки, лакокрасочное покрытие и комплектующие должны быть надлежащим образом защищены. Необходимо обеспечить экспортную упаковку, стальную опорную конструкцию, защиту от влаги и четкую маркировку.
Третья ошибка — это отсутствие запроса чертежей на раннем этапе. Трансформатор должен соответствовать фундаменту объекта, направлению кабеля, подключению распределительного устройства и системе защиты. Чертежи, схемы фундамента, схемы электропроводки, чертежи паспортных табличек, протоколы испытаний и руководства по эксплуатации должны быть подготовлены до отгрузки.
Запасные части также часто упускаются из виду. Для удаленных горнодобывающих, нефтехимических или тяжелых промышленных проектов целесообразно заказывать основные запасные части вместе с трансформатором, такие как прокладки, термометр, индикатор уровня масла, сапун, предохранительный клапан и втулки. Ожидание мелкой запасной части после поломки может затянуться и обойтись дорого.
Заключение
Маслонагревательные трансформаторы для нефтехимической, горнодобывающей и тяжелой промышленности не следует выбирать в качестве стандартных типовых изделий. Эти отрасли характеризуются высокими нагрузками, суровыми условиями эксплуатации, непрерывной работой и строгими требованиями безопасности.
Для зарубежных B2B-покупателей лучше всего предоставить информацию о нагрузке, уровне напряжения, условиях установки, окружающей среде, применимых стандартах и требованиях к защите до запроса окончательного коммерческого предложения. Самая низкая цена может показаться привлекательной, но правильно подобранный трансформатор, как правило, является более дешевым решением на протяжении всего срока службы. ⚙️
