Цена трансформаторов с масляным охлаждением: ключевые факторы, влияющие на конечную стоимость.

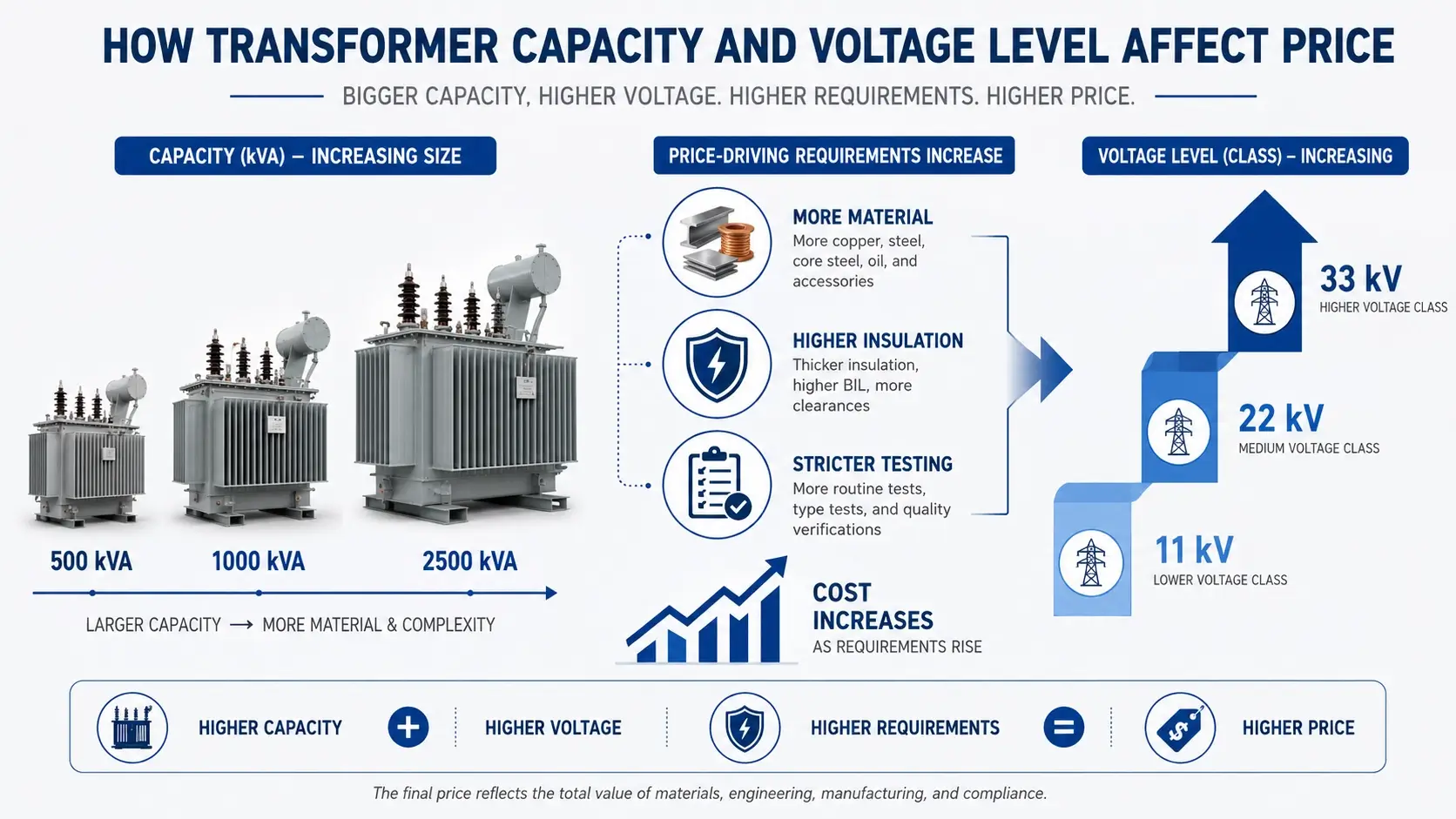

Емкость и уровень напряжения

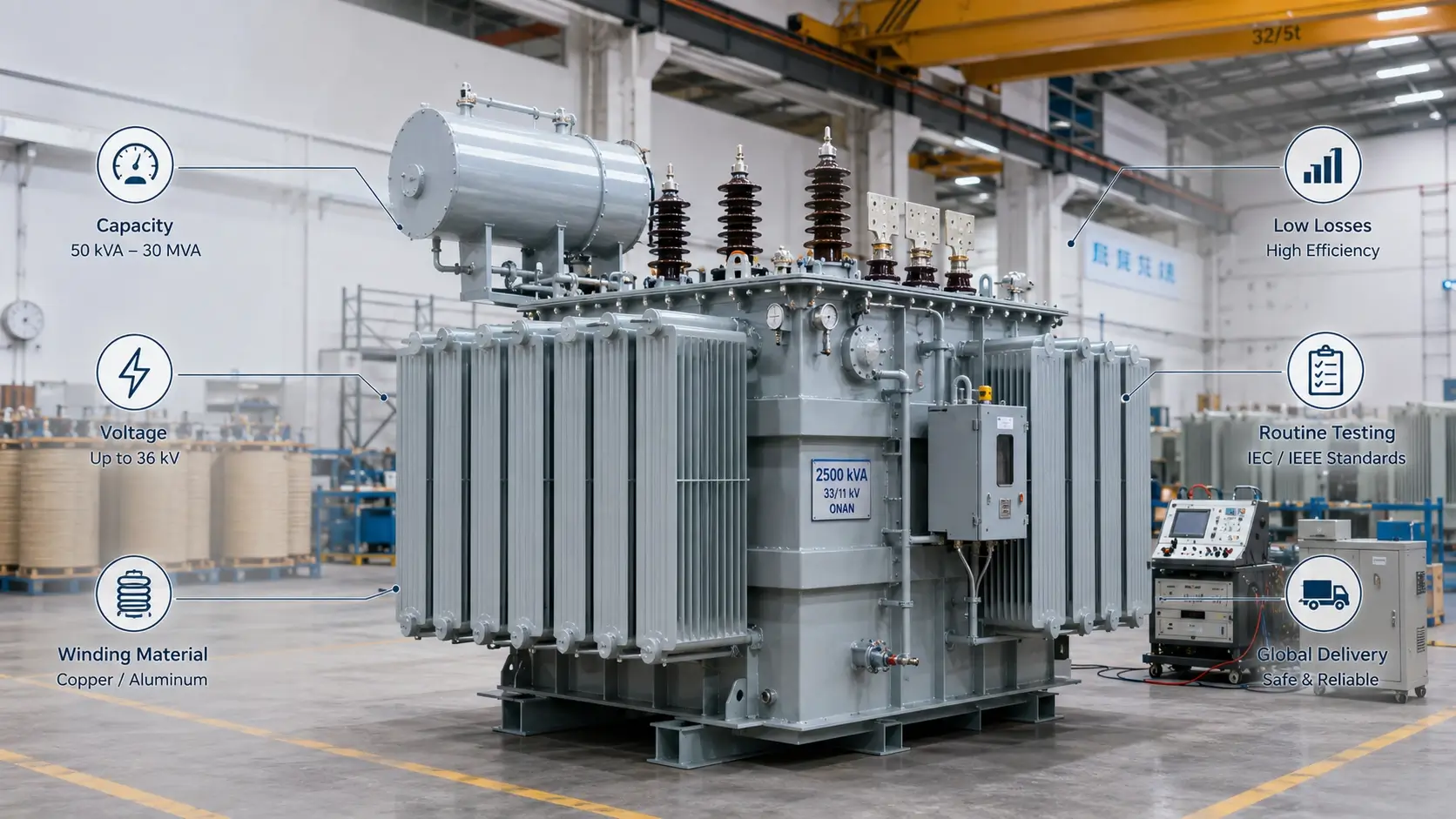

Номинальная мощность — один из наиболее очевидных факторов, влияющих на стоимость трансформаторов с масляным охлаждением. Обычно используются трансформаторы мощностью 100 кВА, 250 кВА, 500 кВА, 1000 кВА, 1600 кВА и 2500 кВА. С увеличением мощности возрастает и количество медных или алюминиевых обмоток, сердечника из кремниевой стали, трансформаторного масла, изоляционного материала и конструкции бака.

Уровень напряжения имеет не меньшее значение.

Распределительные трансформаторы с масляным охлаждением на 11 кВ широко  HYPERLINK "https://www.hnhmelectrical.com/oil-immersed-transformer/" используются на заводах, в коммерческих зданиях, на фермах, в системах электроснабжения сельской местности и на небольших промышленных объектах. Трансформаторы с масляным охлаждением на 33 кВ чаще применяются в энергетических проектах, горнодобывающих районах, солнечных электростанциях, системах распределения электроэнергии на большие расстояния и в тяжелых промышленных системах.

Более высокое напряжение обычно требует более прочной изоляции, более надежных изоляторов, больших зазоров и более строгих испытаний. Именно поэтому покупателям не следует сравнивать цены на трансформаторы 11 кВ и 33 кВ, как если бы это был один и тот же продукт.

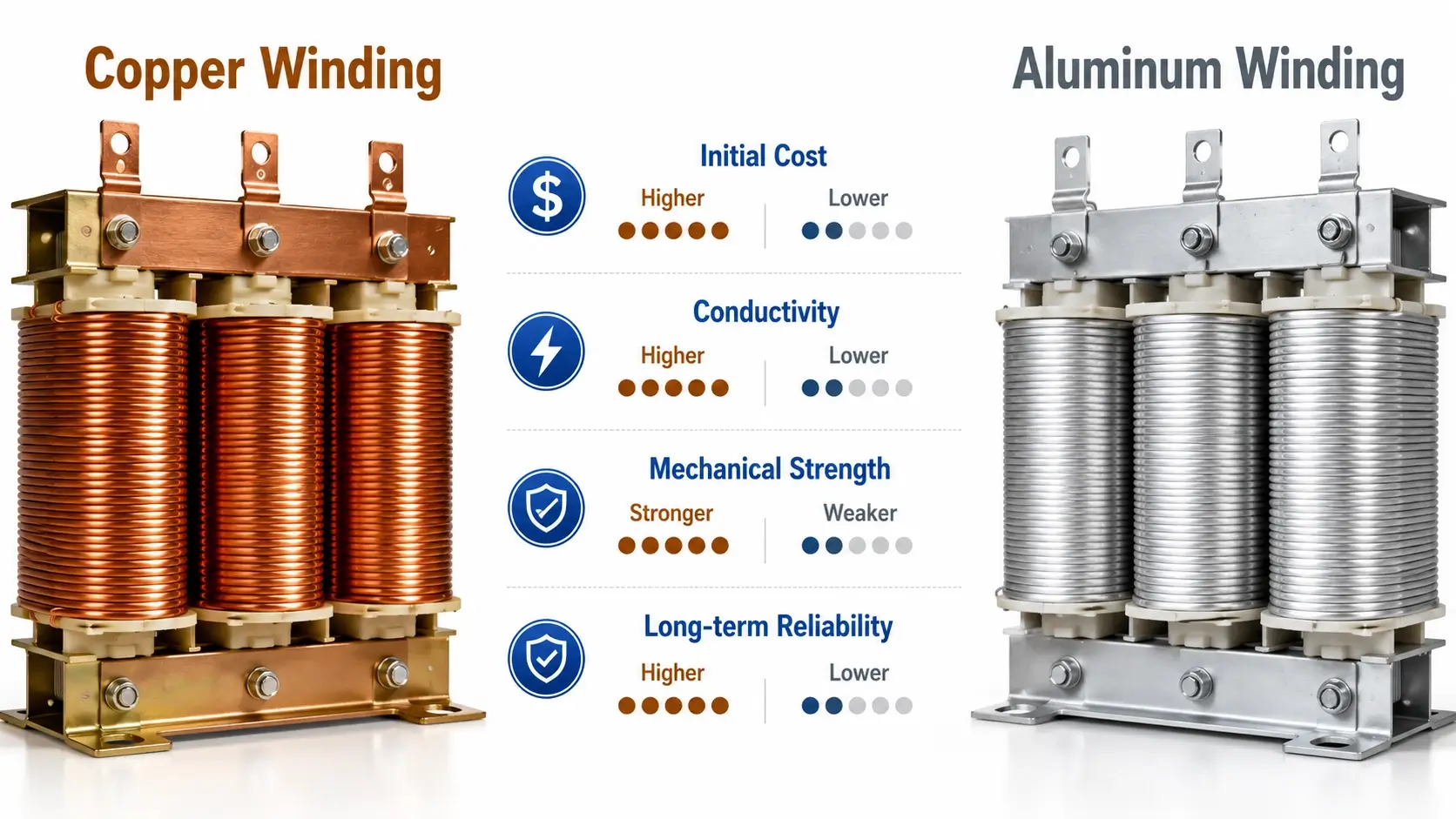

Медная обмотка против алюминиевой обмотки

Материал обмотки напрямую влияет на цену трансформатора . Наиболее распространенные варианты — медная и алюминиевая обмотка.

Трансформаторы с масляным охлаждением и медной обмоткой обычно стоят дороже. Медь обладает лучшей проводимостью, более высокими механическими характеристиками и часто предпочтительна для непрерывной промышленной эксплуатации, больших нагрузок, частых изменений нагрузки и проектов, где надежность важнее самой низкой начальной цены.

Трансформаторы с алюминиевой обмоткой могут снизить первоначальные затраты на приобретение. Они могут подойти для проектов общего распределения электроэнергии, применений с малой нагрузкой или проектов с ограниченным бюджетом. Однако конструкцию необходимо тщательно проверить. Важны сечение проводника, повышение температуры, устойчивость к короткому замыканию и способ подключения.

Для предприятий с высокой интенсивностью эксплуатации, электродвигателей, горнодобывающих предприятий, больниц, центров обработки данных и критически важных систем распределения электроэнергии медная обмотка часто является более безопасным выбором. Для обычных распределительных сетей со стабильными нагрузками можно рассмотреть алюминиевую обмотку, если технические характеристики и данные испытаний ясны.

Потери в сердечнике и трансформаторе

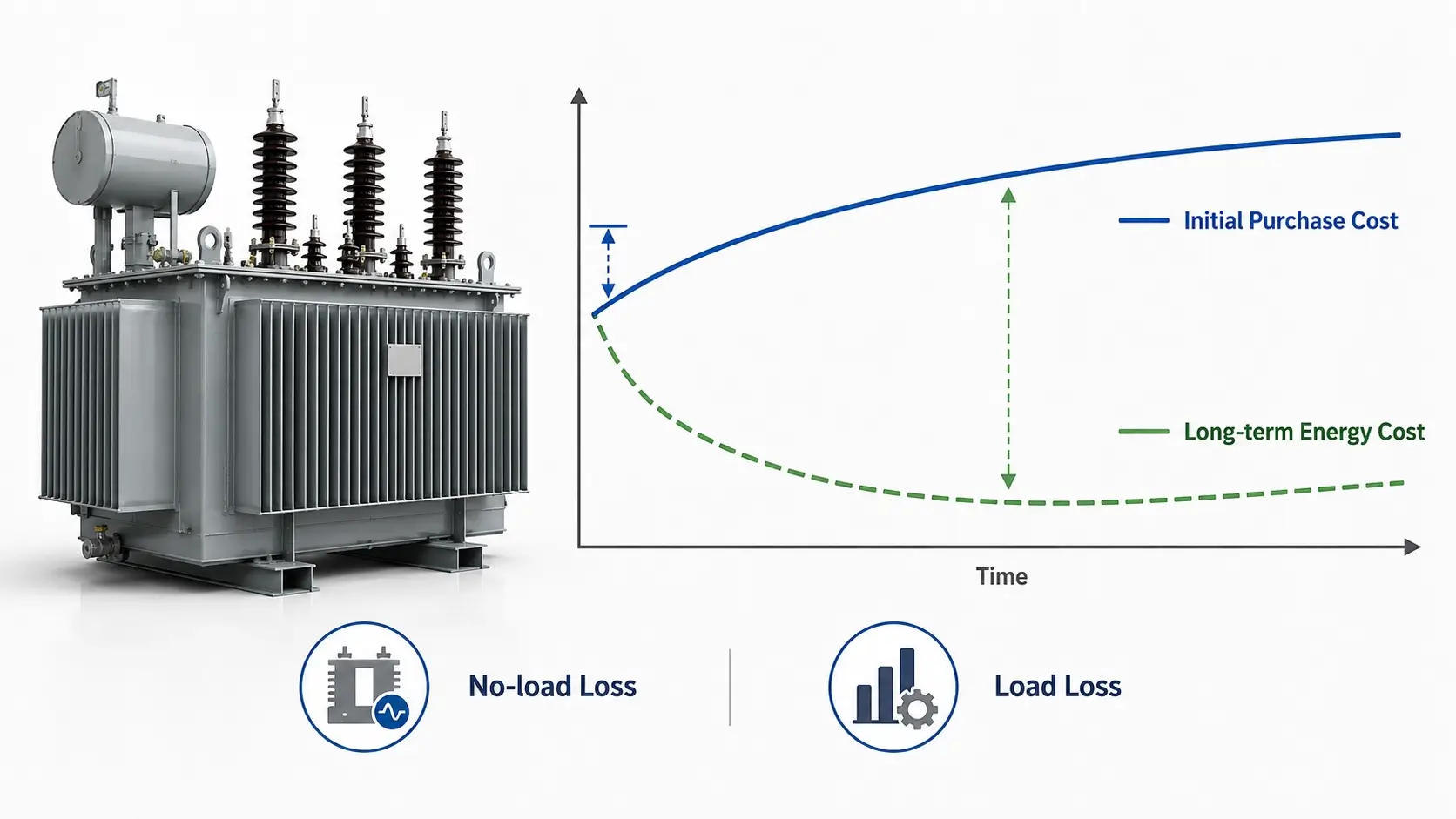

При оценке стоимости трансформатора не следует руководствоваться только закупочной ценой. Важны также долгосрочные эксплуатационные расходы.

Потери в трансформаторе в основном включают потери холостого хода и потери под нагрузкой. Потери холостого хода тесно связаны с материалом и структурой сердечника. Потери под нагрузкой в основном связаны с материалом обмотки, конструкцией проводника и плотностью тока.

Например, масляный трансформатор S11 часто выбирается в качестве экономичного решения для многих стандартных проектов распределения электроэнергии. Масляный трансформатор S13 может иметь лучшие показатели потерь и более высокую первоначальную стоимость, но он может снизить потребление электроэнергии в течение длительного периода эксплуатации. Масляные трансформаторы из аморфных сплавов обычно имеют меньшие потери холостого хода, что делает их подходящими для проектов, где трансформатор остается под напряжением в течение длительного времени.

Это имеет большое значение для сельских электросетей, коммерческих зданий, общественных объектов и распределительных систем с длительным временем работы. Более дешевый трансформатор может сэкономить деньги при покупке, но при этом потреблять больше электроэнергии каждый день. А это не всегда выгодно.

При сравнении предложений покупателям следует проверять потери мощности в режиме холостого хода, потери мощности под нагрузкой, повышение температуры и уровень эффективности, а не только окончательную цену за единицу продукции.

Импеданс, диапазон ответвлений и группа соединений.

Сопротивление короткого замыкания, диапазон ответвлений и группа соединений — это не просто технические детали. Они могут влиять как на конструкцию трансформатора , так и на производительность проекта.

Сопротивление короткого замыкания влияет на ток короткого замыкания, падение напряжения, параллельное подключение и выбор защитных устройств. Для проектов с крупными двигателями, насосами, дробилками, компрессорами или частыми пусковыми нагрузками сопротивление следует тщательно проверять. Если сопротивление слишком низкое, ток короткого замыкания может быть слишком высоким. Если сопротивление слишком высокое, падение напряжения при пуске двигателя может стать проблемой.

Диапазон регулировки напряжения также влияет на проектирование. Обычно используются диапазоны ±2×2,5% или ±5%, но в некоторых проектах требуется специальная регулировка напряжения в соответствии с условиями местной электросети.

Группа соединений, например, Dyn11, также важна. Она влияет на заземление, фазовый сдвиг, гармоники и согласование системы. Покупателям не следует менять группу соединений только для того, чтобы соответствовать более низкой цене, если это не подтверждено инженером проекта.
