Технические характеристики масляного трансформатора 11 кВ: мощность, напряжение и области применения.
2026-05-18
Маслонаполненные трансформаторы на 11 кВ широко используются на заводах, в сельских распределительных сетях, коммерческих зданиях и энергетических проектах. В этом руководстве объясняется мощность, напряжение, технические характеристики, области применения и даются советы по покупке.
Многие зарубежные покупатели отправляют очень короткий запрос:
« Маслянопогружной трансформатор 1 кВ , пожалуйста, укажите цену».
Это понятно. Покупатели хотят быстро узнать цену. Но с точки зрения производителя, одного «11 кВ» недостаточно. Трансформатор — это не просто товар, который можно купить в магазине. Какая мощность вам нужна? Вторичное напряжение 400 В или 415 В? Частота 50 Гц или 60 Гц? Медная или алюминиевая обмотка? Динамический диапазон 11 или 10? Наружная установка или установка в помещении трансформаторной подстанции?
Без этих деталей смета может быть лишь приблизительной. Хуже того, трансформатор может хорошо выглядеть на бумаге, но создать проблемы на объекте. Именно здесь многие проекты начинают вызывать нарекания.
Масляный трансформатор на 11 кВ широко используется на заводах, в сельских электросетях, сельскохозяйственном орошении, горнодобывающих предприятиях, коммерческих зданиях, небольших подстанциях и в проектах EPC по строительству электростанций. Да, это зрелый продукт. Но зрелость не означает, что «подойдет любая спецификация».
В этой статье рассматриваются технические характеристики масляных трансформаторов на 11 кВ с практической точки зрения для корпоративных закупок: мощность, напряжение, технические детали, области применения, сравнение с другими решениями, а также моменты, которые покупатели должны уточнить перед размещением заказа.

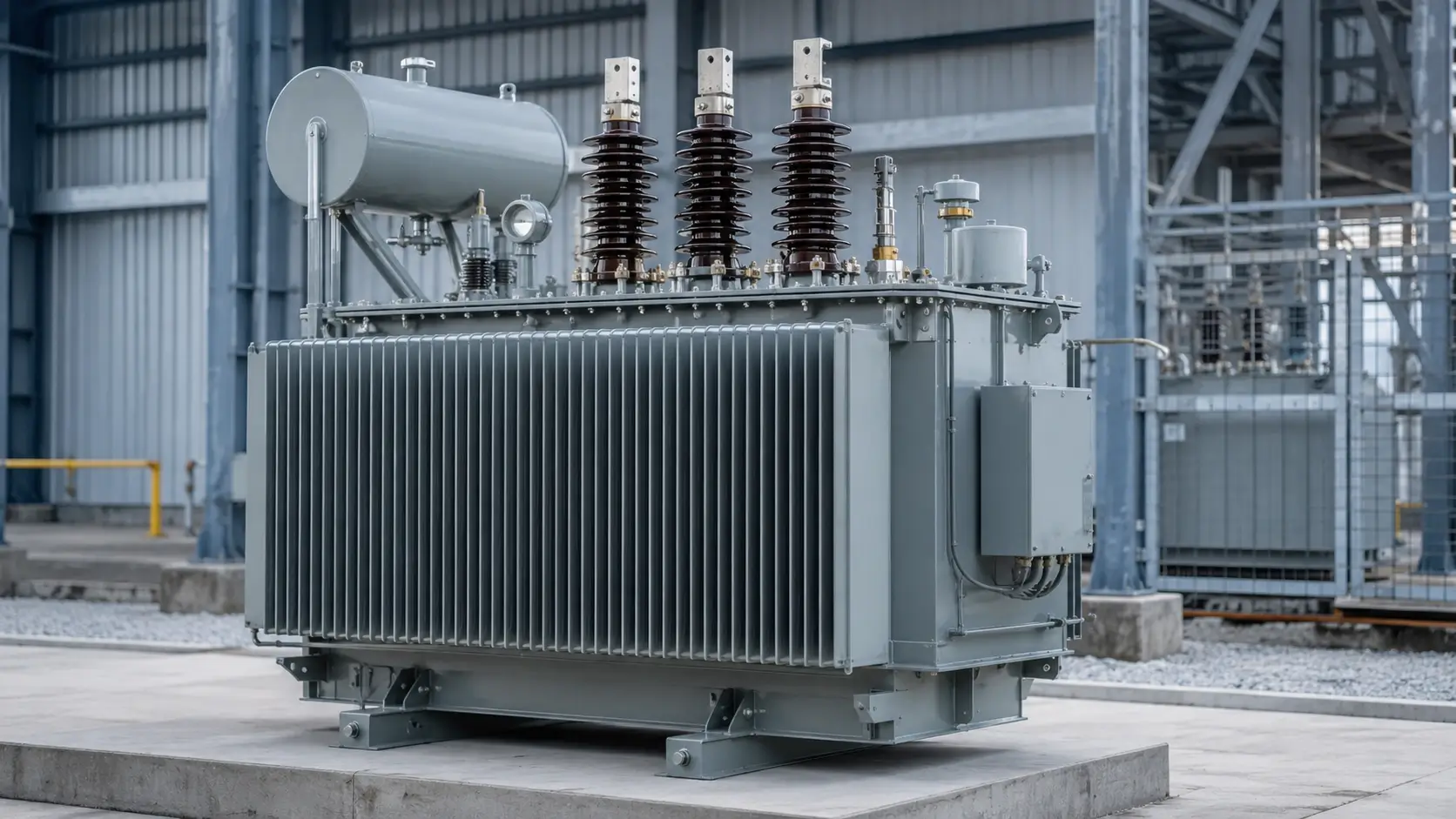

Почему маслопогружные трансформаторы на 11 кВ так распространены?
11 кВ — это распространенный уровень среднего напряжения во многих распределительных сетях, особенно в Азии, Африке, на Ближнем Востоке и на рынках, использующих электрические системы, соответствующие стандартам IEC или британским стандартам. В большинстве случаев трансформатор на 11 кВ понижает напряжение среднего напряжения до низкого выходного напряжения, например, 400 В, 415 В или 433 В.
Конструкция с масляным охлаждением популярна по очень практичной причине. Трансформаторное масло обеспечивает как изоляцию, так и охлаждение. Это делает распределительный трансформатор 11 кВ с масляным охлаждением подходящим для эксплуатации на открытом воздухе, при непрерывной нагрузке и распределении электроэнергии средней и большой мощности.
Возможно, это звучит немодно, но это работает. В промышленном распределении электроэнергии, электрификации сельских районов и коммунальных проектах это важнее, чем красивые слова.
Конечно, трансформаторы с масляным охлаждением подходят не для каждого проекта. Для внутренних установок, зданий с повышенной пожарной опасностью или мест массового скопления людей могут быть более подходящими трансформаторы сухого типа. Инженерный выбор не должен основываться исключительно на привычках.

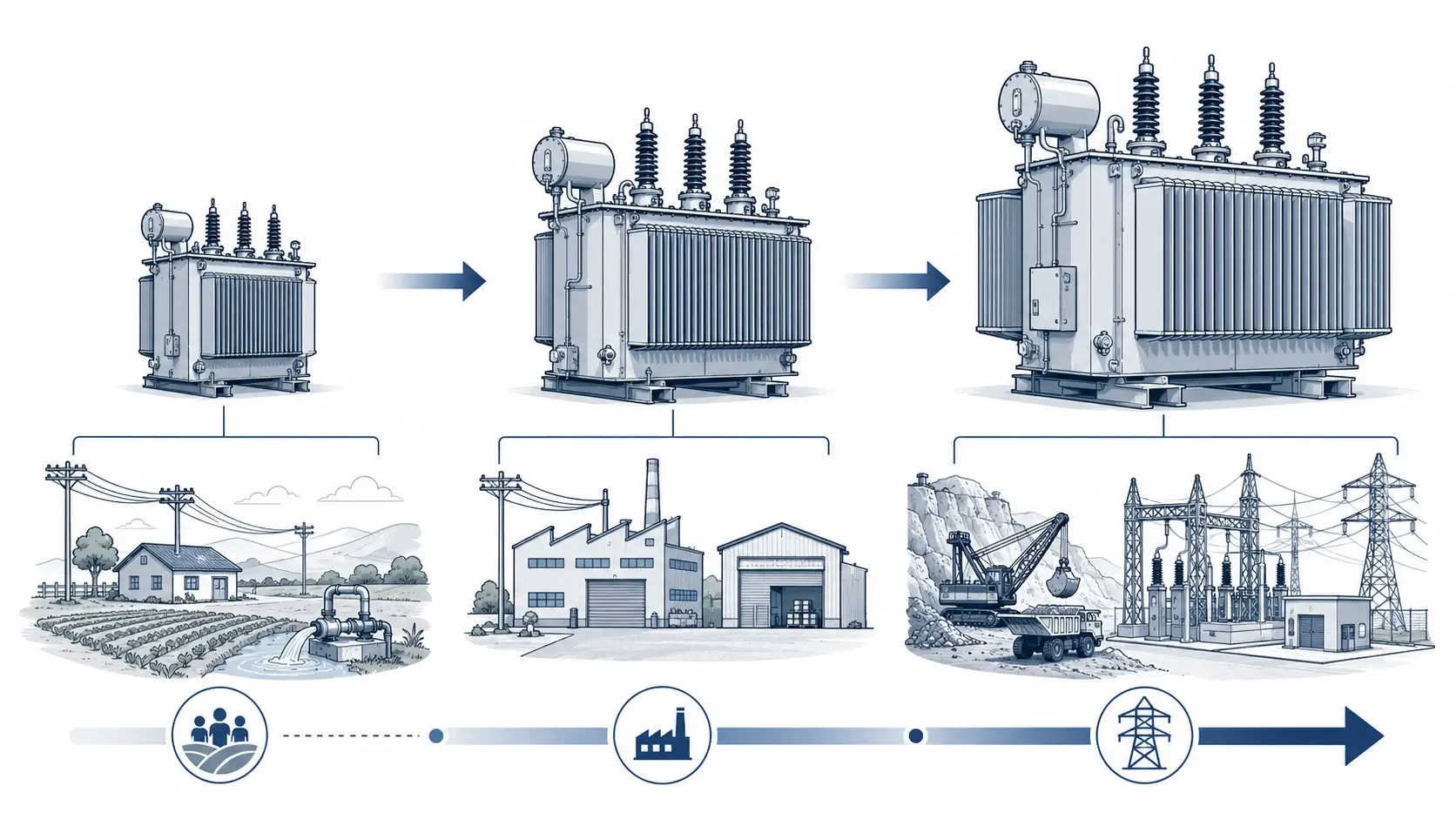

Выбор мощности: не ограничивайтесь только кВА.
номинальная мощность масляных трансформаторов на 11 кВ составляет от 100 кВА до 2500 кВА. Для небольших проектов могут использоваться трансформаторы мощностью 50 кВА или 75 кВА. Для крупных промышленных проектов может потребоваться трансформатор мощностью 3150 кВА и выше.
К наиболее распространенным номинальным значениям относятся 100 кВА, 160 кВА, 200 кВА, 250 кВА, 315 кВА, 400 кВА, 500 кВА, 630 кВА, 800 кВА, 1000 кВА, 1250 кВА, 1600 кВА, 2000 кВА и 2500 кВА.
Электростанции мощностью от 100 кВА до 315 кВА часто используются для распределения электроэнергии в сельской местности, на фермах, для ирригационных насосов, в небольших мастерских и для электроснабжения деревень. Эти проекты могут выглядеть простыми, но условия их эксплуатации часто непростые: длинные линии, колебания напряжения, высокие температуры, сезон дождей и ограниченные возможности технического обслуживания.
Энергопотребление в диапазоне от 400 кВА до 800 кВА широко распространено на заводах, складах, в холодильных камерах, школах, небольших больницах, офисных зданиях и небольших промышленных парках. Этот диапазон практичен, поскольку позволяет поддерживать значительные нагрузки без излишнего увеличения размеров системы.
Мощность от 1000 кВА до 2500 кВА чаще встречается на промышленных предприятиях, горнодобывающих объектах, в торговых комплексах, инфраструктурных проектах и на небольших подстанциях. На этом уровне покупателям следует уделять больше внимания импедансу напряжения, повышению температуры, эффективности охлаждения, конструкции низковольтных розеток, комплектующим и возможности параллельного подключения.
Мощность не следует выбирать, просто суммируя мощность всего оборудования. Важны пусковой ток двигателя, коэффициент одновременности, коэффициент мощности, возможность расширения в будущем, температура окружающей среды и профиль нагрузки. Запас мощности в 10-30% часто бывает разумным, но и чрезмерное увеличение мощности тоже нежелательно. Потери мощности в режиме холостого хода происходят ежедневно. Вы можете этого не замечать, но счет за электроэнергию будет виден.
Настройка напряжения требует тщательного подтверждения.
Многие покупатели указывают в запросе «трансформатор 11 кВ/400 В». Это распространенная практика, но все же недостаточно полная информация.
В типичном масляном трансформаторе на 11 кВ могут использоваться следующие компоненты:
Первичное напряжение: 11 кВ
Вторичное напряжение: 0,4 кВ, 0,415 кВ или 0,433 кВ
Частота: 50 Гц или 60 Гц
Фаза: трехфазная
Переключатель ответвлений: внецепной переключатель ответвлений
Диапазон ответвлений: обычно ±5% или ±2×2,5%
В разных странах не всегда используется одинаковое напряжение в электросети. Некоторые проекты называются проектами 11 кВ, но фактические потребности могут составлять 10,5 кВ, 11,5 кВ, 12 кВ или другое значение, установленное энергокомпанией. На стороне низкого напряжения также может потребоваться 400 В, 415 В или 433 В в зависимости от местной системы.
Если напряжение на вторичной обмотке окажется неверным, трансформатор всё равно может прибыть на место, но тогда начнутся проблемы: отклонение напряжения, несоответствие коммутационного оборудования, нестабильная работа оборудования и жалобы клиентов. Ничего драматичного, просто дорого и раздражающе.
Необходимо также подтвердить принадлежность к векторной группе. Dyn11 очень распространен для масляных распределительных трансформаторов на 11 кВ . Это означает, что высоковольтная сторона соединена по схеме «треугольник», а низковольтная — по схеме «звезда» с нейтралью. Он подходит для трехфазных четырехпроводных низковольтных систем и широко используется на заводах, в коммерческих зданиях и сельских распределительных сетях.
Тем не менее, Dyn11 не всегда является обязательным. В некоторых системах может потребоваться Yyn0 или другая группа векторов. Правильный выбор должен соответствовать проектным требованиям и особенностям местной электросети, а не привычкам поставщика.
Напряжение импеданса — ещё одна деталь, которую покупатели иногда игнорируют. Для многих распределительных трансформаторов на 11 кВ импеданс обычно составляет от 4% до 6%, в зависимости от мощности и стандарта. Он влияет на ток короткого замыкания и регулирование напряжения. В системном проектировании это значение не является декоративным.
Технические характеристики, которые покупателям действительно следует проверять.
Для масляного трансформатора на 11 кВ значения кВА и напряжения являются лишь отправной точкой.
Материал сердечника влияет на потери холостого хода, шум и долгосрочные эксплуатационные расходы. Обычно используются стандартные сердечники из кремнистой стали. В моделях с низкими потерями может использоваться более высококачественная холоднокатаная ориентированная по зерну кремнистая сталь. Для трансформатора, который будет работать много лет, уровень потерь — это очень важный фактор.
Материал обмотки должен быть указан четко. Медные обмотки обычно обладают лучшей проводимостью, механической прочностью и устойчивостью к перегрузкам, но стоят дороже. Алюминиевые обмотки более экономичны и могут подойти для проектов с ограниченным бюджетом. Проблема не в самом алюминии, а в нечетких технических характеристиках.
В качестве метода охлаждения для стандартных масляных трансформаторов 11 кВ обычно используется ONAN (Oil Natural Air Natural Cooling). ONAN означает естественное охлаждение маслом и воздухом. Для многих распределительных сетей этого достаточно. Для большей мощности, больших нагрузок или высокой температуры окружающей среды конструкцию системы охлаждения следует пересмотреть более тщательно. В некоторых случаях может быть рассмотрен метод ONAF (Oil Natural Air Cooling).
Конструкция бака также имеет значение. Герметично закрытый трансформатор с масляным охлаждением уменьшает контакт трансформаторного масла с наружным воздухом, что помогает снизить поглощение влаги и окисление масла. Он полезен для площадок на открытом воздухе, в отдаленных районах и проектах с ограниченными возможностями технического обслуживания. Трансформаторы расширительного типа также являются зрелой и широко используемой технологией в традиционных энергосистемах. Правильный вариант зависит от условий эксплуатации проекта и практики технического обслуживания.

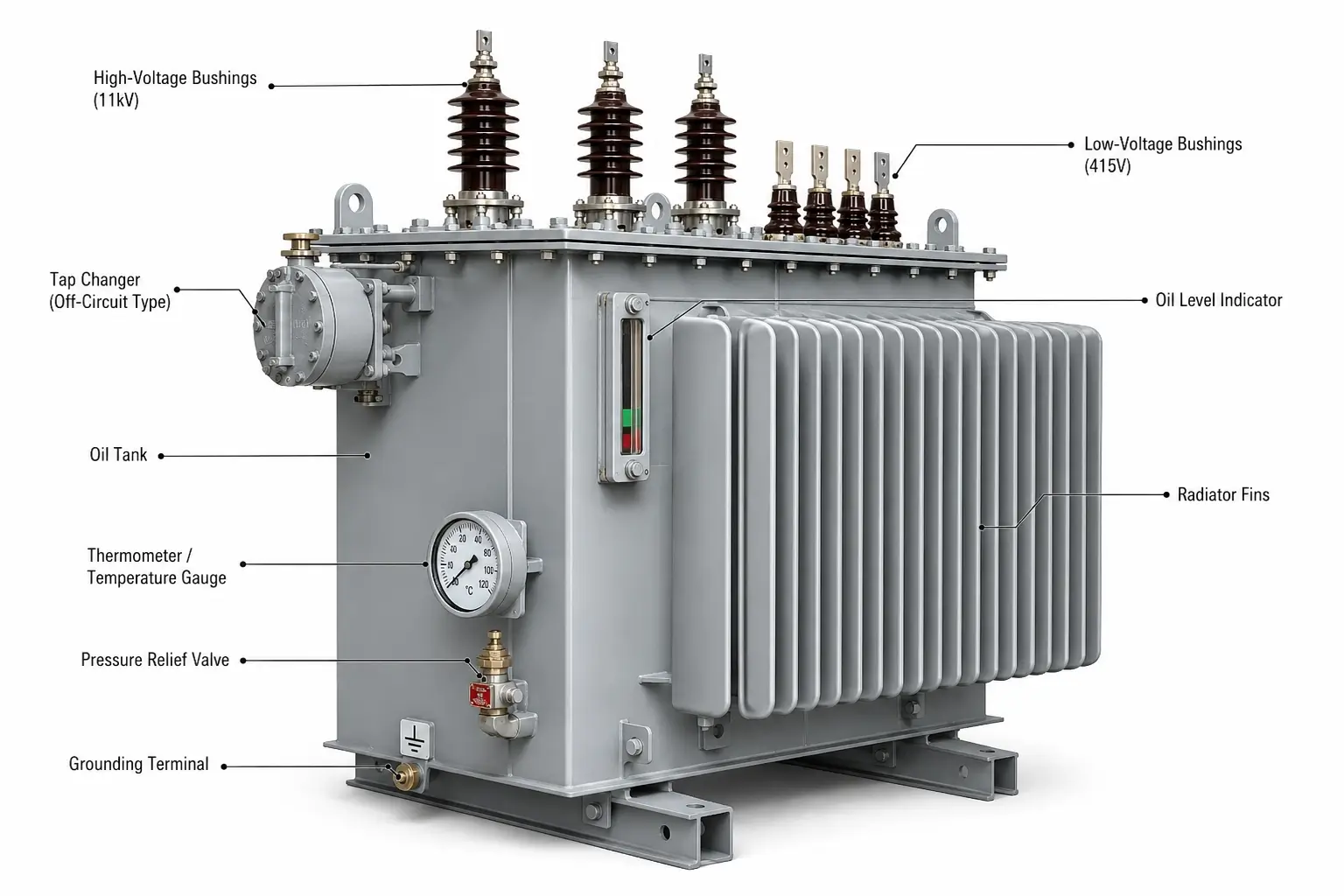

К вспомогательным устройствам не следует относиться легкомысленно. К распространенным вспомогательным устройствам относятся индикатор уровня масла, индикатор температуры масла, предохранительный клапан, сливной клапан, клемма заземления, подъемные проушины, ролики, радиаторы и переключатель ответвлений вне цепи. Для более крупных или специфических проектов могут потребоваться реле Бухгольца, регулятор температуры масла, кабельная коробка, низковольтный шинный интерфейс или защитный корпус.
Низкая оценка может просто исключить или принизить эти пункты. Поэтому да, читайте цитату построчно. Скучно, но необходимо.

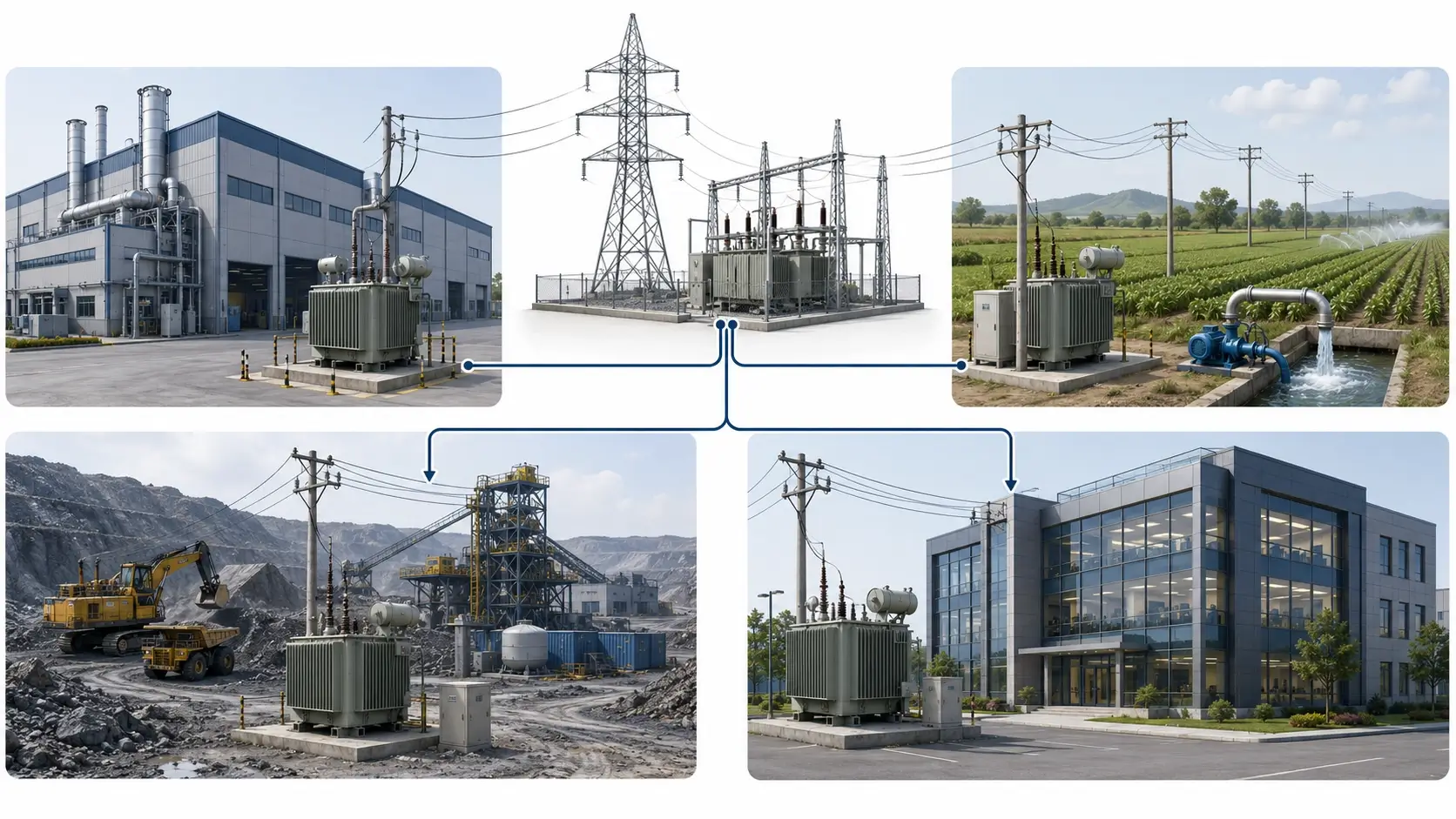

Типичные области применения маслопогружных трансформаторов на 11 кВ
Распределение электроэнергии на заводах — одно из наиболее типичных применений. Трансформатор понижает среднее напряжение до низкого и подает электроэнергию на производственные линии, двигатели, воздушные компрессоры, насосы, освещение и вспомогательные системы. Нагрузки на заводах не всегда щадящие, поэтому стабильная работа и устойчивость к перегрузкам имеют большое значение.
В проектах по электрификации сельских районов и в сельском хозяйстве также часто используются трансформаторы 11 кВ. Типичными примерами являются электроснабжение деревень, ирригационные системы, животноводческие фермы, насосные станции и небольшие предприятия по переработке сельскохозяйственной продукции. Проблема часто заключается не в технической сложности, а в реальных условиях: длинные распределительные линии, разрозненные нагрузки и ограниченные возможности технического обслуживания.
Горнодобывающая промышленность и удаленные промышленные объекты работают в еще более суровых условиях. Пыль, жара, сложности транспортировки и непрерывная работа оказывают давление на электрооборудование. Трансформаторы с масляным охлаждением подходят для таких условий, но необходимо проверить антикоррозионную обработку, прочность бака, систему охлаждения, защиту клеммной коробки и транспортировочную упаковку.
В коммерческих зданиях, школах, больницах и промышленных зонах также могут использоваться маслонагревательные трансформаторы на 11 кВ, особенно если трансформатор установлен на открытом воздухе или в отдельном трансформаторном помещении. Если трансформатор необходимо установить внутри помещения, в подвале или в зоне, чувствительной к пожарной опасности, более подходящим может быть сухой трансформатор.
Для проектов солнечной энергетики, вспомогательных энергосистем и небольших подстанций масляные трансформаторы на 11 кВ могут быть адаптированы для повышения или понижения напряжения. Перед началом производства необходимо уточнить требования к подключению к сети, уровень потерь, повышение температуры, температуру окружающей среды, антикоррозионную конструкцию и расположение клемм.

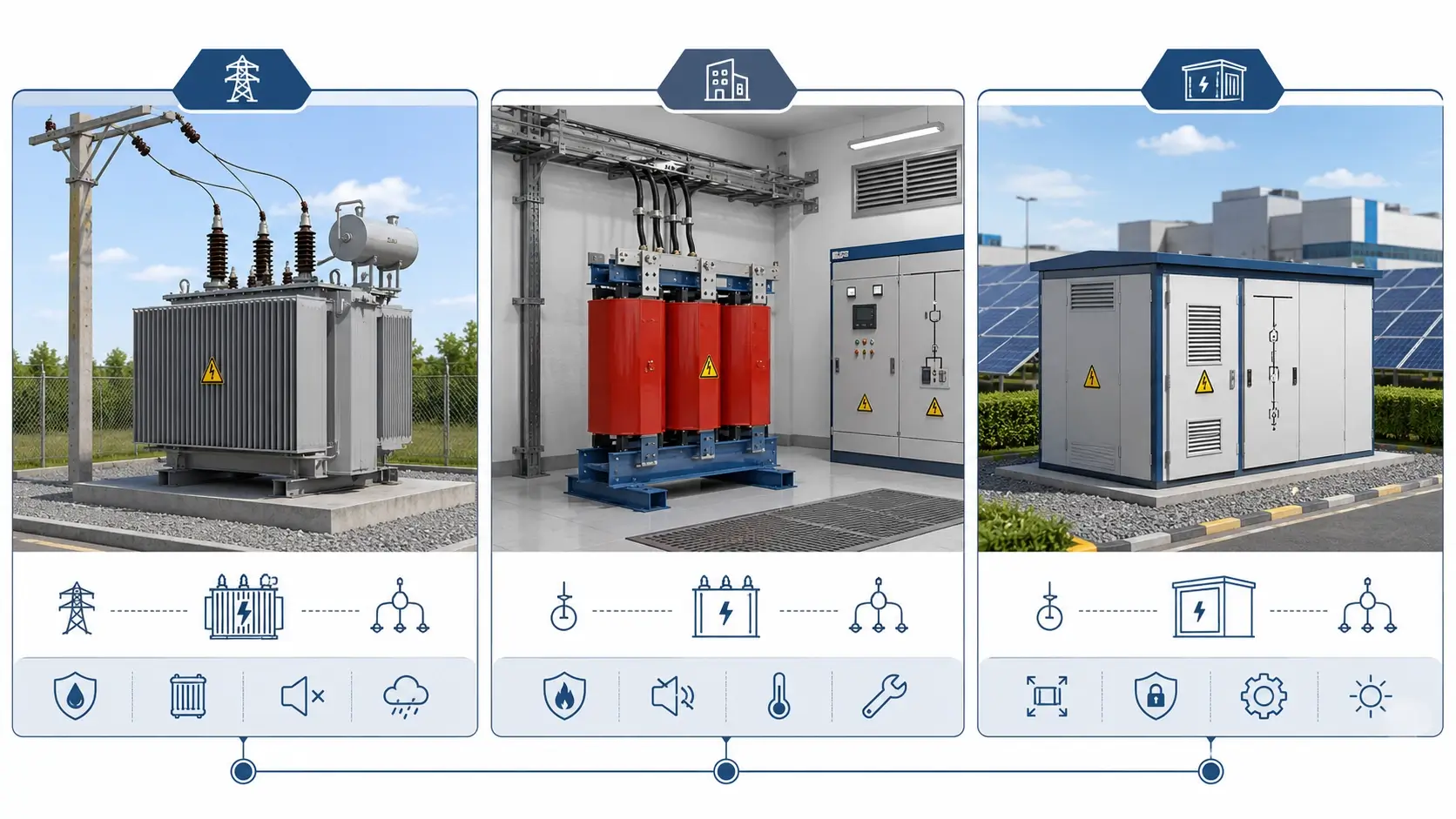

Подстанция с масляным охлаждением, сухого типа или компактная подстанция?
Покупатели часто спрашивают, какой трансформатор лучше: с масляным охлаждением или без него.
Честный ответ: ни один из вариантов не всегда лучше другого.
Маслопогружной трансформатор на 11 кВ обычно подходит для наружной установки, больших мощностей, непрерывной работы и экономически эффективных проектов распределения электроэнергии. Он обладает хорошим теплоотводом, отработанной технологией и стабильной долговременной работой.
Сухой трансформатор часто лучше подходит для помещений, подвалов, больниц, аэропортов, торговых центров и общественных мест со строгими требованиями пожарной безопасности. Он не использует трансформаторное масло, но его стоимость, вентиляция и условия установки должны быть тщательно оценены.
Компактная подстанция подходит в тех случаях, когда покупателю требуется комплексное интегрированное решение: распределительное устройство среднего напряжения, трансформатор, распределительное устройство низкого напряжения и корпус. Она широко используется в промышленных парках, солнечных электростанциях, распределительных центрах и системах быстрого монтажа электроснабжения.
Поэтому выбор не следует ограничивать одним вариантом. Необходимо учитывать место установки, профиль нагрузки, условия технического обслуживания, местные правила и бюджет.
Что следует уточнить зарубежным покупателям перед оформлением заказа
Перед приобретением масляного трансформатора на 11 кВ покупателям следует четко подготовить ключевую информацию: номинальную мощность, первичное напряжение, вторичное напряжение, частоту, фазу, векторную группу, импеданс напряжения, материал обмоток, способ охлаждения, условия установки, температуру окружающей среды, высоту над уровнем моря, влажность, условия коррозии, стандарт, комплектующие и требования к чертежам.
Стандарт IEC 60076 широко используется для проектирования и испытаний трансформаторов, но могут применяться и местные стандарты или спецификации энергоснабжающих компаний. Для EPC-подрядчиков, электромонтажных компаний и дистрибьюторов при запросе информации лучше предоставить однолинейную схему, перечень нагрузок, условия на площадке и требования к интерфейсу распределительного устройства.
Это может показаться дополнительной работой, но это предотвратит дорогостоящие ошибки. Поставщик не сможет угадать полное состояние проекта по одному предложению. Чем полнее запрос, тем точнее будет техническое предложение и смета.
Также необходимо проверить экспортную упаковку и документы. Масляный трансформатор на 11 кВ — это тяжелое электрооборудование. Морская перевозка требует надлежащей деревянной упаковки, крепления основания, защиты от влаги, защиты радиатора, точек подъема, списка запасных частей и габаритов для транспортировки.
Важна также техническая документация: чертеж, схема электропроводки, паспортные данные, протокол плановых испытаний, руководство по установке и рекомендации по техническому обслуживанию. Для зарубежных проектов эти документы часто имеют большее значение, чем общие заявления, такие как «высокое качество».
Вывод: цена имеет значение только после того, как спецификация четко определена.
Масляный трансформатор на 11 кВ — это не загадочный продукт, но и покупать его вслепую тоже не стоит. Мощность, напряжение, векторная группа, импеданс, уровень потерь, конструкция бака, метод охлаждения и комплектующие — все это влияет на срок службы.
Цена имеет значение. Конечно, имеет. Но сравнение цен имеет смысл только при одинаковых характеристиках. В противном случае, более низкая цена может быть обусловлена меньшим количеством аксессуаров, большими потерями, более слабой защитой, использованием алюминия вместо меди или просто очень простой конфигурацией.
Для распределения электроэнергии на заводах, сельских электросетях, коммерческих зданиях, горнодобывающих предприятиях и зарубежных проектах EPC, в первую очередь необходимо подобрать подходящий масляный трансформатор на 11 кВ, соответствующий системе. Только после этого начинается ценовое соглашение.
