Как выбрать мощность трансформатора для системы распределения электроэнергии на заводе?
2026-05-13
Выбор мощности трансформатора для завода требует большего, чем просто суммирование мощности оборудования. В этом руководстве рассматриваются расчет нагрузки, пуск двигателей, коэффициент мощности, перспективы расширения и ключевые моменты закупки.
Для заводской системы распределения электроэнергии мощность трансформатора напрямую влияет на ежедневную работу. Если трансформатор имеет недостаточную мощность, завод может столкнуться с перегрузкой, значительным повышением температуры, падением напряжения, затрудненным запуском двигателей или нестабильной работой оборудования. Если же трансформатор имеет избыточную мощность, покупатель платит больше за оборудование, а также может столкнуться с более высокими потерями холостого хода при длительной эксплуатации.
Многие зарубежные покупатели начинают свой запрос со слов: «На нашем заводе установлено оборудование мощностью 800 кВт. Какая мощность трансформатора нам необходима?» Это полезная отправная точка, но её недостаточно для точного выбора трансформатора. Заводской трансформатор следует выбирать с учётом фактической рабочей нагрузки, коэффициента мощности, типа нагрузки, условий запуска двигателя, перспектив расширения, условий установки и требований местной электросети.
Для подрядчиков, занимающихся проектированием, закупками и строительством, электромонтажными работами, владельцев заводов и заказчиков промышленных проектов правильный подбор трансформатора — это не только технический вопрос. Он также влияет на инвестиционные затраты, энергоэффективность, риски технического обслуживания и долгосрочную стабильность производства.
Почему мощность трансформатора не следует выбирать, исходя только из общей установленной мощности
Суммарная установленная мощность завода не означает, что все оборудование будет работать на полной нагрузке одновременно. Типичный завод может включать в себя производственные машины, двигатели, насосы, компрессоры, конвейеры, отопительное оборудование, осветительные приборы, системы кондиционирования воздуха, офисные нагрузки и вспомогательные системы. Эти нагрузки обычно имеют разные рабочие циклы.
Если трансформатор выбирается только путем суммирования номинальных характеристик всего оборудования, его мощность может оказаться слишком большой. Это увеличивает первоначальные инвестиции и может снизить экономичность эксплуатации. Если же трансформатор выбирается только исходя из текущей средней нагрузки, его мощность может оказаться слишком малой для запуска двигателя, сезонного увеличения нагрузки или будущего расширения производства.
Более эффективным методом является оценка реальной рабочей нагрузки, коэффициента спроса, коэффициента мощности, кратковременной пусковой нагрузки и подходящей резервной мощности.

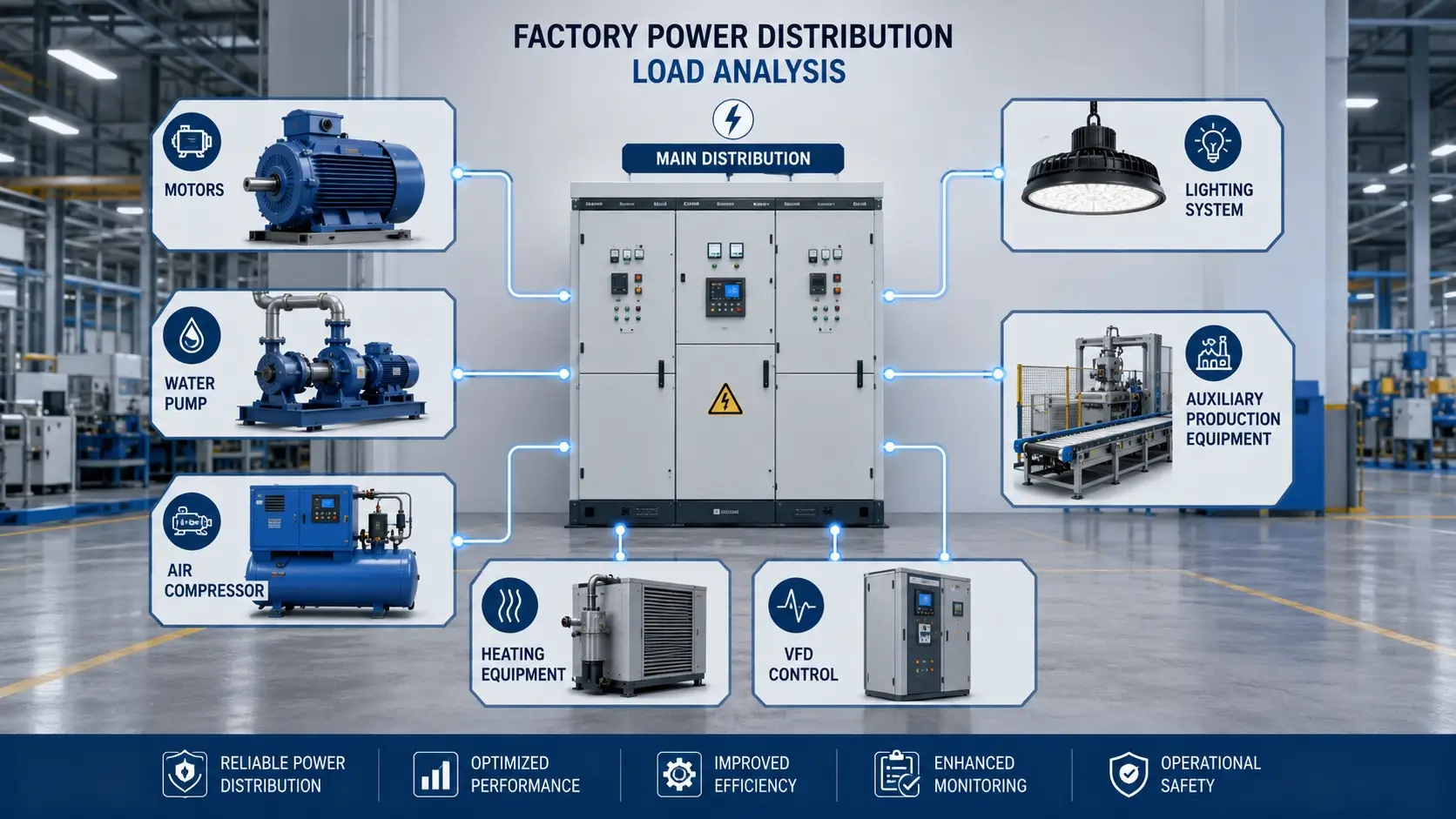

Типичные типы нагрузки в системах электроснабжения заводов.
Электродвигатели широко распространены на заводах. Насосы, вентиляторы, компрессоры, дробилки, смесители, конвейеры, станки и технологическое оборудование — все они используют двигатели. Пусковой ток двигателя может быть значительно выше рабочего тока, особенно при использовании прямого пуска от сети. Это может повлиять на выбор мощности трансформатора.
Нагревательные нагрузки широко используются в сушильных установках, печах, переработке пластмасс, пищевой промышленности, химической промышленности и промышленных системах отопления. Эти нагрузки, как правило, более стабильны, но суммарная мощность может быть высокой, если процесс протекает непрерывно.
В современных заводах все чаще встречаются нелинейные нагрузки. Преобразователи частоты, системы бесперебойного питания, выпрямители, сварочные аппараты и зарядное оборудование могут генерировать гармоники. Гармоники могут увеличивать потери в трансформаторах и повышать температуру, поэтому их нельзя игнорировать.
Освещение, офисные нагрузки, системы управления и небольшое вспомогательное оборудование могут показаться незначительными, но в крупных промышленных парках, складах, холодильных камерах и многофункциональных предприятиях их все равно необходимо учитывать при расчете нагрузки.
Базовая логика расчета мощности трансформатора
Заводские трансформаторы обычно имеют номинальную мощность в кВА, в то время как многие машины указывают мощность в кВт. Разница обусловлена коэффициентом мощности.
Основная логика определения размеров такова:
Мощность трансформатора в кВА ≈ фактическая рабочая нагрузка в кВт ÷ коэффициент мощности
Например, если расчетная рабочая нагрузка завода составляет 800 кВт, а общий коэффициент мощности равен 0,85, то базовая мощность трансформатора равна:
800 ÷ 0,85 ≈ 941 кВА
В этом случае покупатель не выберет трансформатор мощностью 941 кВА. Следует учитывать стандартные номинальные характеристики трансформаторов. Трансформатор мощностью 1000 кВА может подойти, если нагрузка стабильна и будущее расширение ограничено. Трансформатор мощностью 1250 кВА может быть более безопасным, если на заводе используются крупные двигатели, возможно расширение или нестабильные условия эксплуатации.

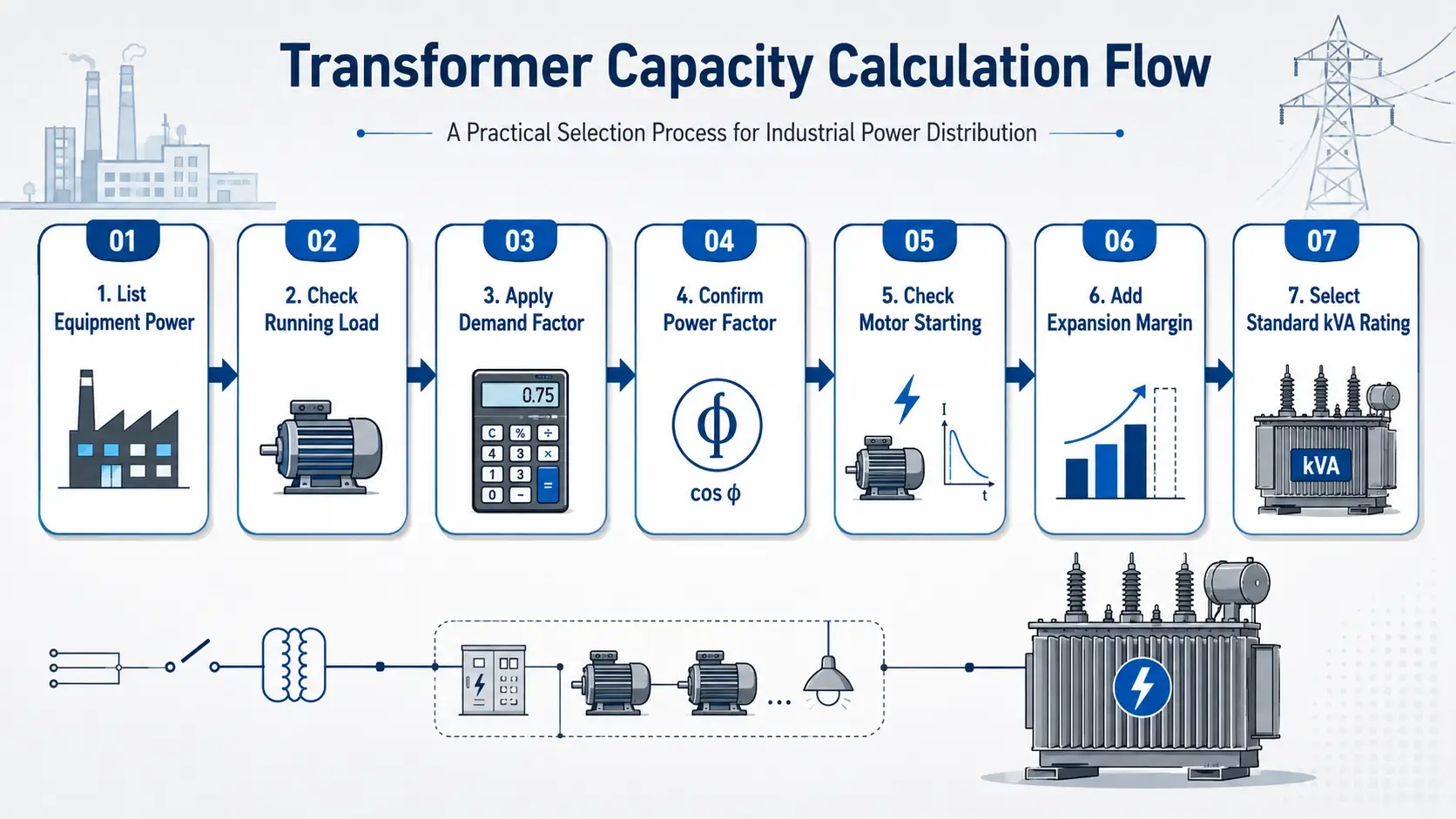

В практических проектах расчет размеров трансформатора обычно осуществляется следующим образом:
Во-первых, составьте список всего основного электрооборудования и укажите его номинальную мощность.
Во-вторых, определите непрерывные, прерывистые и резервные нагрузки.
В-третьих, оцените коэффициент потребления или коэффициент одновременной работы.
В-четвертых, подтвердите общий коэффициент мощности.
В-пятых, проверьте пусковой ток двигателя и нелинейные нагрузки.
В-шестых, зарезервируйте разумный запас мощности, обычно от 10% до 30% в зависимости от проекта.
Резервный запас не следует применять вслепую. Для модернизации зрелого завода может потребоваться меньше резервных мощностей, в то время как для нового завода, горнодобывающего проекта, индустриального парка или проекта расширения производства часто требуется больший запас.
Ключевые факторы, влияющие на выбор габаритов трансформатора.
1. Фактическая рабочая нагрузка
Самый важный вопрос не только «Какова общая установленная мощность?», но и «Какое оборудование работает одновременно?». Оборудование непрерывного производства оказывает большее влияние на мощность трансформаторов, чем резервные машины.
2. Фактор спроса
Большинство заводов не работают на всех станках на полной мощности одновременно. Разумный коэффициент спроса помогает избежать избыточной мощности. Однако этот коэффициент должен основываться на реальном производственном процессе, а не на случайной оценке.
3. Коэффициент мощности
Двигатели и индуктивные нагрузки снижают коэффициент мощности. Более низкий коэффициент мощности означает более высокую потребляемую мощность в кВА при той же нагрузке в кВт. Если проект включает в себя шкаф компенсации конденсаторов, выбор трансформатора можно оптимизировать, но фактический результат компенсации все равно следует проверить.
4. Способ запуска двигателя
Крупногабаритные электродвигатели могут вызывать падение напряжения при запуске. Это важно для насосных станций, горнодобывающих предприятий, дробильных установок, компрессорных станций и тяжелого промышленного оборудования. Устройства плавного пуска и частотно-регулируемые приводы могут уменьшить ударное воздействие при запуске и обеспечить большую гибкость при выборе трансформатора.
5. Будущее расширение
Многие заводы добавляют новые производственные линии после первого этапа эксплуатации. Если у трансформатора нет резервной мощности, дальнейшее расширение может потребовать замены трансформатора, замены кабелей, модификации шкафов и остановки производства. Для зарубежных проектов эти затраты часто намного выше, чем выбор немного более мощного трансформатора на начальном этапе.
6. Условия установки
Высокая температура, пыль, влажность, солевой туман, химическая коррозия и большая высота могут влиять на работу трансформатора. В промышленных проектах, реализуемых на открытом воздухе, следует уделять внимание конструкции системы охлаждения, герметизации, антикоррозионной обработке и изоляционным характеристикам.
7. Условия локальной электросети
В разных странах используются различные системы среднего и низкого напряжения. К распространенным уровням напряжения относятся 10 кВ, 11 кВ, 20 кВ, 22 кВ и 33 кВ на стороне высокого напряжения и 400 В, 415 В или 433 В на стороне низкого напряжения. Перед началом производства необходимо уточнить частоту, векторную группу, способ заземления и местные стандарты.

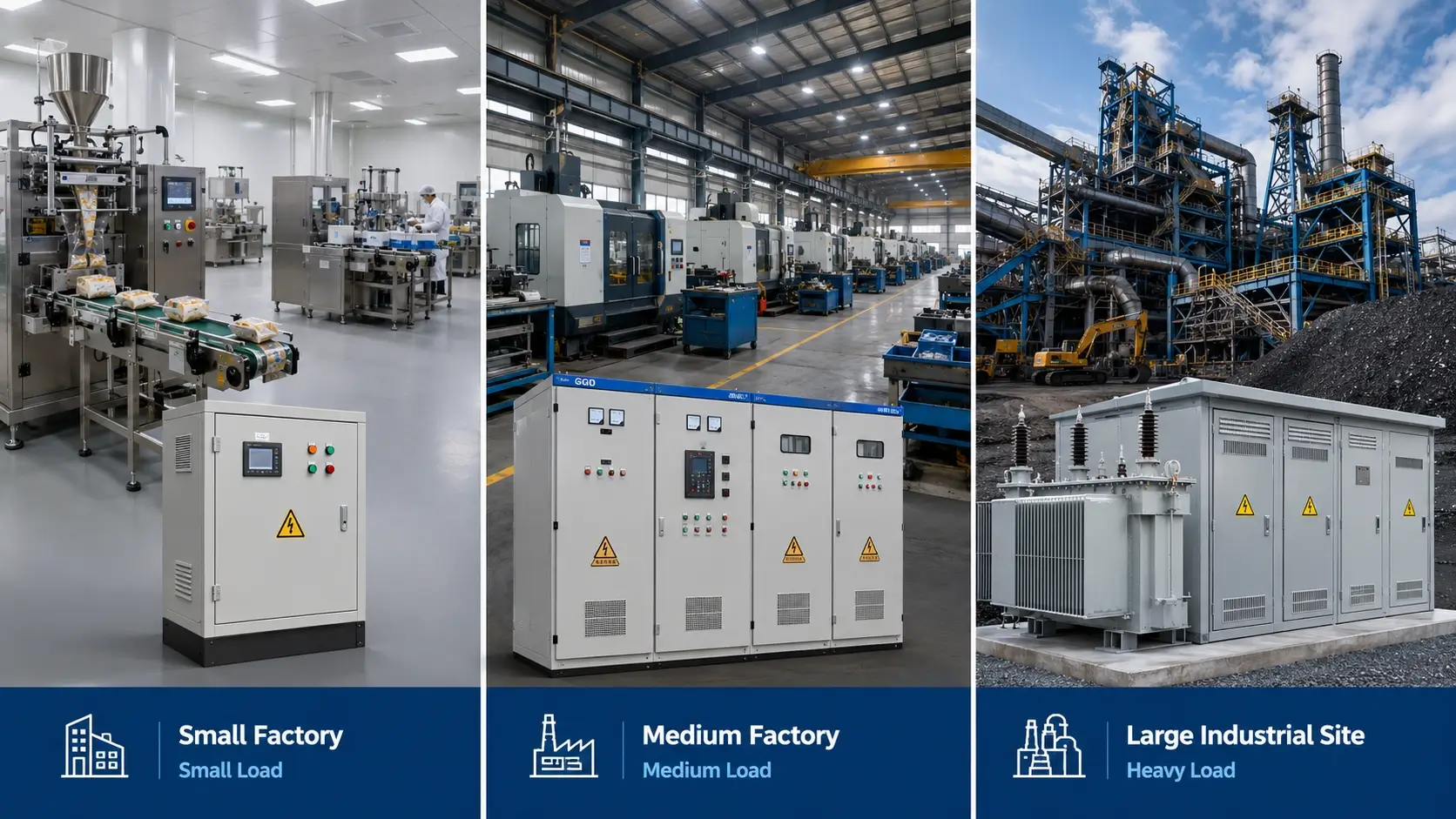

Рекомендации по выбору производственной мощности для различных сценариев работы завода.
Малые перерабатывающие заводы
Небольшие пищевые заводы, упаковочные цеха, предприятия по переработке сельскохозяйственной продукции и ремонтные мастерские обычно имеют небольшие электродвигатели, осветительные приборы, упаковочные машины и ограниченный набор нагревательного оборудования. Типичная мощность трансформаторов может варьироваться от 100 кВА до 500 кВА. Основное внимание уделяется текущей нагрузке, возможности добавления будущего оборудования и простоте технического обслуживания.
Средние производственные предприятия
На предприятиях механической обработки, пластмассовых заводах, текстильных фабриках, заводах по производству строительных материалов, комбикормовых комбикормовых заводах и химических предприятиях обычно используются большие нагрузки от электродвигателей и непрерывные производственные линии. Распространенные варианты включают трансформаторы мощностью 630 кВА, 800 кВА, 1000 кВА и 1250 кВА. Необходимо тщательно проверить параметры пуска двигателя, коэффициент спроса и компенсацию реактивной мощности.
Крупные промышленные объекты
Для шахт, предприятий тяжелой промышленности, крупных холодильных складов, промышленных парков и объектов поддержки центров обработки данных могут потребоваться трансформаторы мощностью 1600 кВА, 2000 кВА, 2500 кВА или несколько трансформаторов, работающих параллельно. Проектирование таких систем должно основываться на графиках нагрузки, однолинейных схемах, требованиях к защите и условиях эксплуатации объекта.
Новые заводы с планами расширения.
При выборе мощности новых заводов следует учитывать не только нагрузку первой производственной линии. Заказчику необходимо принимать во внимание нагрузку на первом этапе, будущее расширение производства, наличие запасных фидеров и планировку трансформаторного помещения. В некоторых проектах лучше зарезервировать место для второго трансформатора, чем чрезмерно увеличивать мощность одного из них.

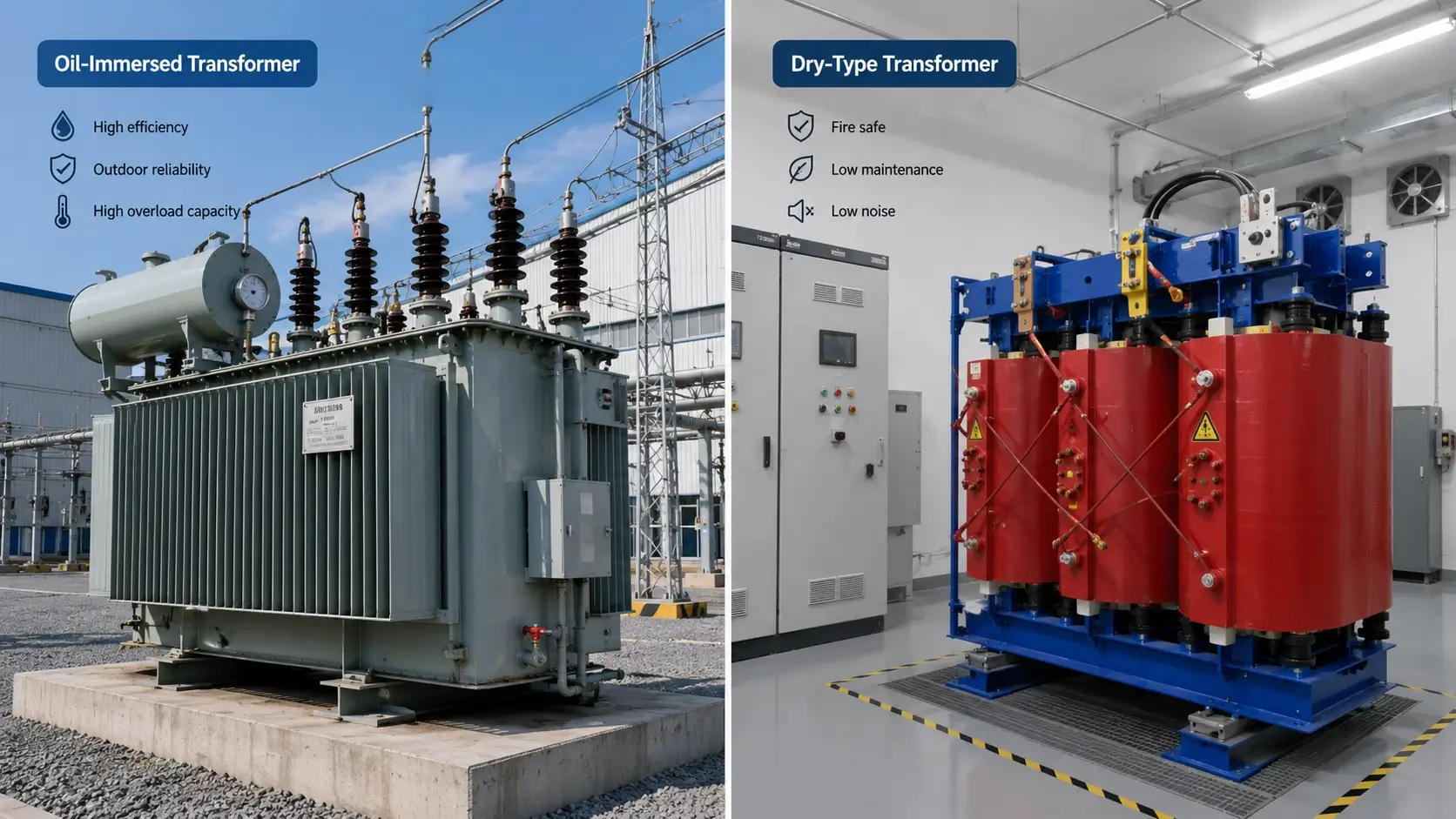

Трансформатор с масляным охлаждением против трансформатора сухого типа
В системах электроснабжения заводов используются как масляные, так и сухие трансформаторы, но их применение различно.

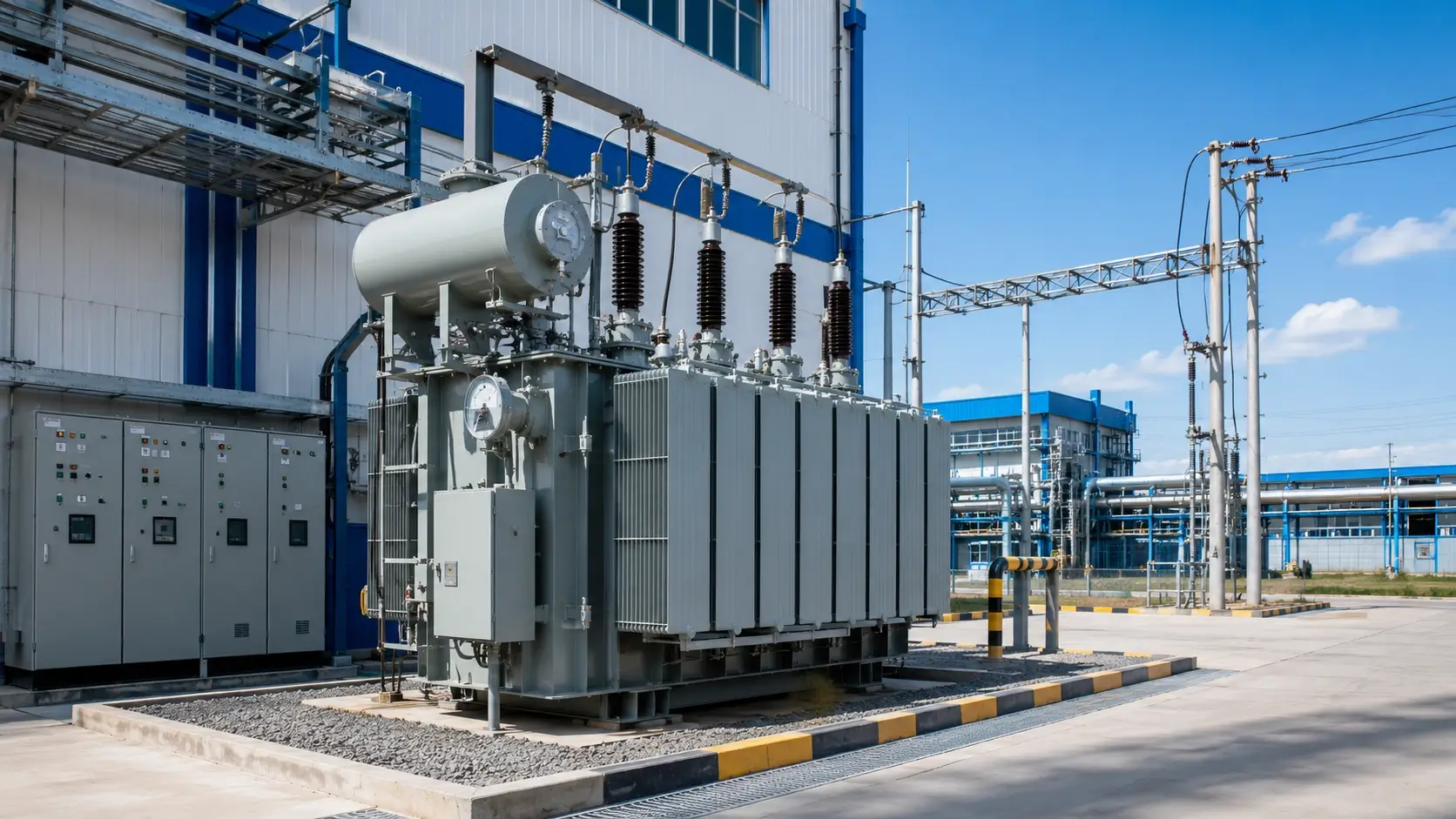

Трансформаторы с масляным охлаждением обладают хорошими характеристиками охлаждения, широким диапазоном мощности и конкурентоспособной стоимостью за кВА. Они широко используются в системах распределения электроэнергии на открытом воздухе, промышленных предприятиях, горнодобывающих проектах, сельскохозяйственной переработке, коммунальных предприятиях и крупных заводских системах электроснабжения. Герметичные трансформаторы с масляным охлаждением особенно практичны для использования на открытом воздухе и в проектах с ограниченными ресурсами для технического обслуживания.
Сухие трансформаторы не используют трансформаторное масло и обычно устанавливаются внутри помещений. Они подходят для коммерческих зданий, больниц, центров обработки данных, аэропортов, метрополитена, подвалов и мест с повышенными требованиями к пожарной безопасности. Они удобны для установки внутри помещений, но их стоимость обычно выше, чем у обычных масляных трансформаторов той же мощности.
Для распределения электроэнергии на открытом воздухе в промышленных масштабах и для крупномасштабных проектов с высокой стоимостью часто предпочтение отдается трансформаторам с масляным охлаждением. Для установки внутри помещений и при более строгих требованиях пожарной безопасности обычно больше подходят трансформаторы сухого типа.
Ключевые параметры, которые необходимо подтвердить перед покупкой.
Перед отправкой запроса покупателям следует подготовить не только необходимую мощность. Полный запрос на трансформатор должен включать номинальную мощность, первичное напряжение, вторичное напряжение, частоту, фазу, векторную группу, импеданс напряжения, метод охлаждения, уровень изоляции, требуемый температурный нагрев, метод установки, уровень защиты корпуса, тип переключателя ответвлений, применимый стандарт, температуру окружающей среды, высоту над уровнем моря, требования к антикоррозионной защите, уровень потерь и необходимость в соответствующем распределительном устройстве.
Если на заводе используется много частотно-регулируемых приводов, сварочных аппаратов, выпрямителей, систем бесперебойного питания или ударных нагрузок, эту информацию следует предоставить заранее. В противном случае трансформатор может быть спроектирован как стандартный распределительный трансформатор, что может оказаться неоптимальным решением для реальных условий эксплуатации.
Распространенные ошибки при выборе мощности трансформатора
Одна из распространенных ошибок — выбор мощности трансформатора только на основе общей установленной мощности без учета коэффициента спроса и коэффициента мощности.
Ещё одна ошибка — игнорирование пускового тока двигателя. На заводе может быть умеренная средняя нагрузка, но даже один большой двигатель может вызвать падение напряжения во время запуска.
Третья ошибка — это отсутствие резервных мощностей для будущего расширения. В зарубежных проектах замена трансформатора в будущем может повлечь за собой высокие логистические затраты, затраты на установку и простой в производстве.
Ещё одна серьёзная ошибка — сравнение только покупной цены. Уровень потерь в трансформаторе, материал обмоток, материал сердечника, повышение температуры, уровень шума, стандарты и протоколы испытаний — всё это влияет на долгосрочную стоимость.
Последняя распространенная ошибка — это неспособность подтвердить местные требования к напряжению и электросети. Неправильное напряжение, частота, векторная группа или стандарт могут задержать установку и приемку проекта.
CTA
Правильный выбор мощности трансформатора помогает заводу работать безопасно, сокращать потери энергии и готовиться к будущему расширению.
Если вы выбираете трансформатор для завода, промышленного парка, горнодобывающего предприятия, предприятия пищевой промышленности, коммерческого здания или проекта распределения электроэнергии, пожалуйста, предоставьте нам список нагрузок, уровни напряжения, условия установки и план расширения. Мы можем порекомендовать подходящие масляные или сухие трансформаторы в соответствии с требованиями вашего проекта, а также предоставить технические чертежи, подтверждение параметров и индивидуальную поддержку.
Свяжитесь с нами для выбора трансформатора и получения ценового предложения.
