Наружный маслопогружной трансформатор: основные требования для работы в суровых условиях.
2026-05-10
Узнайте, как выбрать наружный масляный трансформатор для работы в суровых условиях, включая герметизацию, охлаждение, защиту от коррозии, перегрузочную способность, тестирование и точки закупки.
Распределение электроэнергии на открытом воздухе редко бывает таким простым, как установка трансформатора снаружи и подключение кабелей. Во многих промышленных и энергетических проектах трансформатору приходится работать в условиях жары, дождя, пыли, соляного тумана, нестабильных нагрузок, плохой вентиляции, насекомых, вибрации и длительных интервалов технического обслуживания. Трансформатор, хорошо работающий в чистой заводской испытательной зоне, может столкнуться с совершенно иными нагрузками через два-три года в пустынной местности, прибрежной зоне, зоне добычи полезных ископаемых или на удаленной солнечной электростанции.
Вот почему выбор наружных масляных трансформаторов не должен основываться только на мощности и напряжении. Для зарубежных B2B-покупателей, особенно подрядчиков, дистрибьюторов и владельцев проектов, настоящий вопрос не в том, «Сколько стоит трансформатор на 500 кВА?». Лучше спросить: «Сможет ли этот трансформатор надежно работать в реальных условиях эксплуатации?»
Наружные маслопогружные трансформаторы широко используются в распределительных сетях, промышленных предприятиях, подстанциях, проектах возобновляемой энергетики, горнодобывающих районах, сельских сетях и инфраструктурных проектах. Их главными преимуществами являются эффективное рассеивание тепла, хорошие изоляционные характеристики, отработанная технология производства и стабильная работа в условиях открытого воздуха. Однако конечная надежность в значительной степени зависит от герметичности бака, антикоррозионной обработки, конструкции системы охлаждения, защитных устройств, качества масла, а также от особенностей испытаний и монтажа.
Почему погодные условия влияют на выбор трансформатора
При выборе трансформатора для внутреннего использования обычно основное внимание уделяется мощности, коэффициенту трансформации напряжения, пожарной безопасности, уровню шума и занимаемому пространству. Выбор трансформатора для наружного использования более сложен. Трансформатор подвержен воздействию погодных условий, перепадов температуры, воды, пыли и возможной коррозии. Если конструкция не подходит, небольшие проблемы могут перерасти в серьезные поломки.
Например, трансформатор, установленный в прибрежной зоне, должен выдерживать коррозию от солевого тумана. Трансформатор, используемый в пустынной местности, должен противостоять высоким температурам, песку и значительным перепадам температур между днем и ночью. Горнодобывающий трансформатор может сталкиваться с пылью, вибрацией и неравномерной нагрузкой. Трансформатор солнечной электростанции часто работает на открытом воздухе в течение длительного времени с ограниченным объемом технического обслуживания на месте.
В таких проектах цена покупки — лишь одна из составляющих решения. Более дешевый трансформатор может оказаться дорогим, если он приведет к утечке масла, перегреву, старению изоляции, незапланированным отключениям или частому техническому обслуживанию на объекте. Для систем распределения электроэнергии на открытом воздухе стоимость жизненного цикла важнее, чем самая низкая первоначальная цена.
Почему трансформаторы с масляным охлаждением подходят для использования на открытом воздухе?
Надежный наружный трансформатор с масляным охлаждением должен отвечать ряду практических требований.
Во-первых, это герметизация. Влага и кислород — два главных врага трансформаторного масла и изоляционных материалов. Как только влага попадает в бак, диэлектрическая прочность масла может снизиться, а старение изоляции — ускориться. Полностью герметичные трансформаторы с масляным охлаждением помогают уменьшить прямой контакт трансформаторного масла с наружным воздухом, что особенно важно в условиях повышенной влажности, запыленности и удаленности от населенных пунктов.
Второй фактор — рассеивание тепла. Трансформаторное масло выполняет функции как изоляции, так и охлаждающей среды. Во время работы тепло от сердечника и обмоток передается маслу, а затем отводится через бак или радиаторы. Для трансформаторов, устанавливаемых на открытом воздухе, эффективность охлаждения должна соответствовать температуре окружающей среды, характеру нагрузки и условиям монтажа.
Третий фактор — механическая прочность. Трансформаторы, предназначенные для наружного применения, могут подвергаться ударам при транспортировке, подъему, вибрации, воздействию короткого замыкания и суровым условиям установки. Прочный бак, надежные зажимы, качественная сварка и стабильная конструкция основания — это не просто декоративные детали. Они влияют на долгосрочную эксплуатацию.
Четвертый аспект — антикоррозионная защита. Наружные резервуары, радиаторы, болты, втулки и клеммные коробки должны быть устойчивы к коррозии. В прибрежных районах, на химических заводах и в условиях высокой влажности обычной покраски может быть недостаточно. Покупателям следует уточнить толщину покрытия, обработку поверхности, требования к гальванизации и наличие деталей из нержавеющей стали, где это необходимо.
Основные экологические проблемы: жара, пыль, влажность, соленый туман и высота над уровнем моря.
Высокая температура является одним из наиболее распространенных рисков. При высокой температуре окружающей среды запас прочности трансформатора по повышению температуры уменьшается. Если трансформатор часто перегружается, старение изоляции может ускориться. В жарких регионах, таких как Ближний Восток, Африка, Южная Азия и пустынные районы, покупателям следует уточнить расчетную температуру окружающей среды, метод охлаждения и допустимую перегрузочную способность.
Пыль — ещё одна практическая проблема. Пыль может накапливаться на радиаторах, изоляторах и кабельных коробках, снижая теплоотвод и увеличивая риск образования сквозных токов на изоляционных поверхностях. Для цементных заводов, горнодобывающих предприятий, карьеров, строительных площадок и пыльных промышленных зон трансформатор должен иметь хорошую герметизацию, легко очищаемые радиаторы и надлежащую защиту клемм.
Влажность и дождь влияют на надежность изоляции. Трансформаторы, устанавливаемые на открытом воздухе, должны иметь надлежащую герметизацию бака, качественные изоляторы, материал прокладок и защиту кабельных вводов. В тропических регионах или в сезон дождей плохая герметизация может привести к загрязнению маслом, коррозии и проблемам с изоляцией.
Соляной туман более агрессивен, чем обычная влажность. Прибрежные объекты, порты, острова и промышленные зоны, связанные с морской деятельностью, требуют более эффективной антикоррозионной обработки. При выборе системы окраски, крепежных элементов, материалов для табличек, клеммных коробок и поверхностей радиаторов следует учитывать коррозионную стойкость.
Высота над уровнем моря также имеет значение. На большой высоте плотность воздуха уменьшается, что влияет на внешнюю теплоизоляцию и охлаждение. Для проектов в горных регионах, шахтах или высокогорных районах покупатели должны предоставить информацию о высоте над уровнем моря до составления коммерческого предложения. Поставщику может потребоваться скорректировать зазор между изоляцией и поверхностью, запас по повышению температуры или конструкцию системы охлаждения.
Критические конструктивные требования для проектов, реализуемых в суровых условиях на открытом воздухе.
В суровых условиях эксплуатации на открытом воздухе масляный бак является одной из важнейших частей. Гофрированный бак или бак радиатора должен не только обеспечивать отвод тепла, но и компенсировать расширение масла, вызванное изменениями температуры. В полностью герметичных конструкциях гофрированные ребра могут помочь компенсировать изменения объема масла без использования обычного расширительного бака.
Качество сварки бака необходимо тщательно проверять. Утечка масла — одна из наиболее распространенных проблем трансформаторов, устанавливаемых на открытом воздухе. Даже небольшая утечка может стать серьезной после транспортировки, установки и многолетнего теплового расширения. Покупателям следует уточнять информацию о проверке давления, проверке на герметичность и контроле качества сварки.
Втулки также имеют решающее значение. Наружные втулки подвергаются воздействию дождя, пыли, загрязнения и ультрафиолетового излучения. Материал втулки, расстояние утечки и расположение клемм должны соответствовать местному уровню загрязнения и классу напряжения. В пыльных или прибрежных районах может потребоваться большее расстояние утечки.
Защитные устройства следует выбирать в зависимости от размера трансформатора и проектных рисков. К распространенным устройствам относятся предохранительный клапан, индикатор температуры масла, индикатор уровня масла, заземляющий терминал, подъемные проушины и ролики. В некоторых проектах может потребоваться сигнальный термометр, газовое реле, ограничитель перенапряжения, кабельная коробка, нейтральный терминал или специальный корпус.
Система покрытия должна соответствовать условиям эксплуатации. Для умеренно агрессивных наружных зон может быть приемлема стандартная покраска. Для прибрежных районов, зон с высокой влажностью или химическими веществами обычно требуется более прочное антикоррозионное покрытие. Покупателям следует запрашивать не только «покраску для наружных работ», но и фактическую обработку поверхности и спецификацию покрытия.

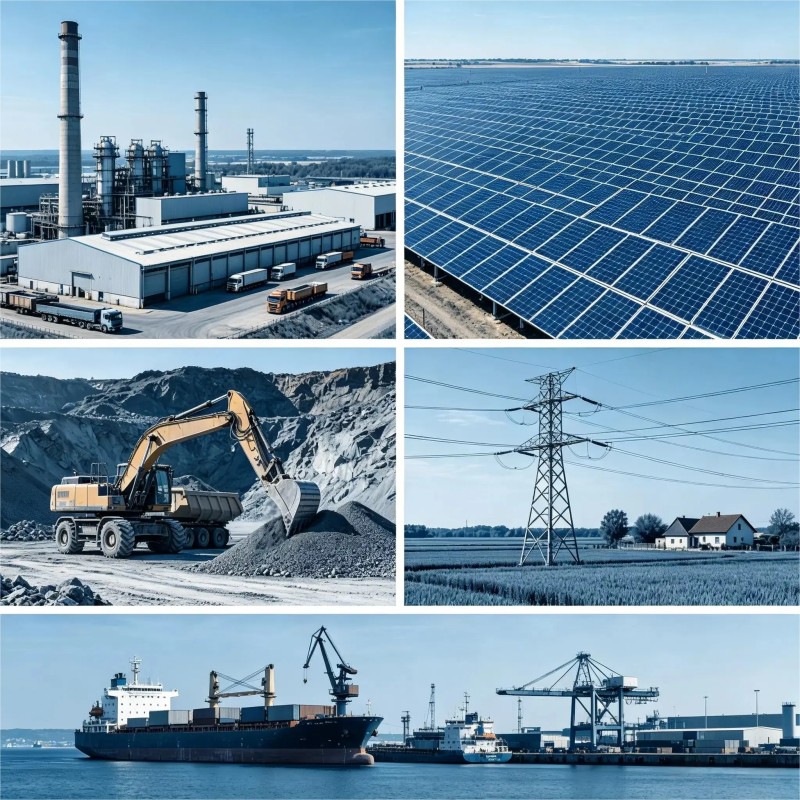

Типичные сценарии применения
На промышленных предприятиях для электропитания производственных линий, двигателей, компрессоров, насосов, систем освещения и вспомогательного оборудования используются наружные маслонагревательные трансформаторы . Типичные отрасли промышленности включают металлургию, цементную промышленность, химическую промышленность, пищевую промышленность, текстильную промышленность, машиностроение и производство строительных материалов.
В проектах возобновляемой энергетики эти трансформаторы используются на солнечных электростанциях, ветропарках, станциях хранения энергии и распределенных энергетических системах. Эти объекты часто расположены в удаленных местах и подвержены воздействию солнечного света, ветра, пыли и дождя. Надежная герметизация и охлаждение имеют важное значение, поскольку возможности технического обслуживания на месте могут быть ограничены.
В горнодобывающих и карьерных проектах трансформаторы подвергаются воздействию пыли, вибрации, высоких нагрузок от оборудования и нестабильных условий эксплуатации. Трансформатор должен иметь прочную механическую конструкцию, надежную герметизацию масляного бака и защиту от скопления пыли.
В проектах по созданию сельских электросетей трансформаторы часто устанавливаются на наружных площадках в распределенных зонах. Длительный срок службы и низкие затраты на техническое обслуживание важнее, чем сложные конфигурации дополнительных устройств. Как правило, выбираются полностью герметичные трансформаторы с масляным охлаждением, поскольку они сокращают объем планового обслуживания маслом.
В прибрежной инфраструктуре, портах и островных энергосистемах антикоррозионные свойства становятся ключевым требованием. Трансформатор должен быть спроектирован с учетом воздействия соляного тумана, влажности и длительного воздействия окружающей среды.

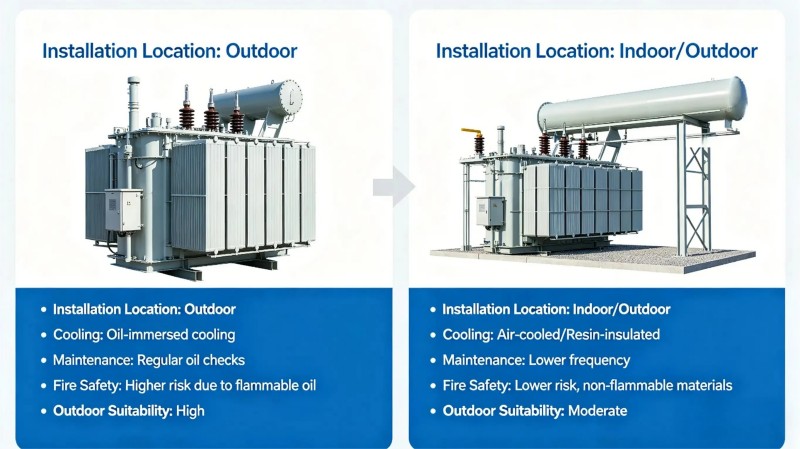

Наружный маслопогружной трансформатор против сухого трансформатора
Сухие трансформаторы часто предпочтительны для помещений со строгими требованиями пожарной безопасности, таких как коммерческие здания, больницы, центры обработки данных, метрополитены и подвалы. Они не используют трансформаторное масло и проще в установке в определенных условиях внутри помещений.
Наружные маслопогружные трансформаторы обычно больше подходят для наружных подстанций, промышленных площадок, сельских распределительных сетей, солнечных электростанций, горнодобывающих предприятий и распределительных сетей средней и большой мощности. Как правило, они обеспечивают эффективное охлаждение, хорошую адаптивность к перегрузкам и конкурентоспособную стоимость при больших мощностях.
Выбор не следует сводить к принципу «масляный тип лучше» или «сухой тип безопаснее». Правильный выбор зависит от места установки, требований пожарной безопасности, мощности, условий технического обслуживания, окружающей среды и бюджета. Для суровых условий эксплуатации на открытом воздухе трансформаторы с масляным охлаждением обычно обладают большей адаптивностью к окружающей среде при условии правильного проектирования.
Полностью герметичный трансформатор против трансформатора расширительного типа для наружного применения
В трансформаторах с расширительным баком используется маслорасширительный бак для компенсации расширения масла. Эта конструкция является устоявшейся и до сих пор используется во многих типах трансформаторов, особенно в крупных или специализированных установках. Однако обычно она требует большего внимания к уровню масла, состоянию дыхательных патрубков и контролю влажности.
Полностью герметичный трансформатор с наружным масляным охлаждением более эффективно изолирует масло от наружного воздуха. Во многих распределительных сетях это снижает объем работ по техническому обслуживанию и замедляет старение масла. Это особенно полезно для удаленных объектов, пыльных районов, дождливых регионов и проектов, где регулярный осмотр масла затруднен.
Для распределительных трансформаторов малой и средней мощности подрядчики и дистрибьюторы часто отдают предпочтение полностью герметичной конструкции, поскольку она имеет меньше внешних компонентов, работающих в масле, и более чистую структуру. Для проектов большей мощности или со специальным напряжением окончательный проект должен соответствовать техническим требованиям и местным стандартам электросети.
Как выбрать подходящий наружный трансформатор
Первым шагом является подтверждение основных электрических параметров: номинальная мощность, высоковольтная сторона, низковольтная сторона, частота, номер фазы, векторная группа, диапазон ответвлений и сопротивление короткого замыкания. Без этих данных ценовое предложение будет лишь приблизительным.
Второй шаг — предоставление информации об условиях установки. Покупатели должны сообщить поставщику, будет ли трансформатор установлен в пустыне, прибрежной зоне, на горнодобывающем предприятии, в высокогорной местности, тропическом регионе, на промышленном предприятии или в сельской местности, являющейся распределительным центром. Температуру окружающей среды, высоту над уровнем моря, влажность, уровень запыленности и степень коррозии следует уточнить на раннем этапе.
Третий шаг — выбор материала для обмоток. Медные обмотки обычно обеспечивают лучшую проводимость и механическую прочность, в то время как алюминиевые обмотки позволяют снизить стоимость. Для проектов с частыми колебаниями нагрузки, повышенным риском перегрузки или жесткими требованиями к потерям более подходящими могут быть медные обмотки. Для проектов со стабильным уровнем нагрузки и ограниченным бюджетом можно рассмотреть алюминиевые обмотки.
Четвертый шаг — проверка характеристик охлаждения и потерь. Покупателям следует оценить потери холостого хода, потери под нагрузкой, ток холостого хода, повышение температуры и метод охлаждения. Трансформаторы серии S13 или другие трансформаторы с низкими потерями могут снизить долгосрочные эксплуатационные расходы по сравнению со старыми сериями.
Пятый шаг — подтверждение наличия комплектующих. Для наружных работ могут потребоваться предохранительный клапан, индикатор температуры масла, устройство контроля уровня масла, ограничитель перенапряжения, кабельная коробка, ролики, подъемные проушины, заземляющие клеммы, защитный кожух от птиц или специальное клеммное соединение.
Заключение
Выбор наружного масляного трансформатора должен основываться на реальных условиях эксплуатации, а не только на номинальной мощности. На надежность трансформатора влияют жара, пыль, влажность, соляной туман, высота над уровнем моря, коррозия и доступ для технического обслуживания.
Для работы в суровых условиях покупателям следует обратить внимание на герметичность, охлаждение, конструкцию маслонагревательного бака, антикоррозионное покрытие, качество изоляторов, защитные устройства, тестирование и экспортную упаковку. Хорошо спроектированный трансформатор для наружного применения может стоить дороже, чем самое дешевое предложение, но обычно он снижает проблемы с техническим обслуживанием и риск незапланированных остановок в течение длительной эксплуатации.
Ищете наружный масляный трансформатор для солнечной электростанции , горнодобывающего предприятия, промышленного объекта, сельской электросети или прибрежного проекта? Пришлите нам требуемую мощность, коэффициент трансформации, частоту, условия установки, высоту над уровнем моря, температуру окружающей среды и стандарты проекта. Наша инженерная команда поможет оценить конфигурацию и предложит подходящее решение по трансформатору для наружного распределения электроэнергии.
