Трансформаторы с масляным охлаждением для промышленных предприятий: как выбрать подходящую модель.
2026-05-08
Практическое руководство по выбору маслонагревательных трансформаторов для промышленных предприятий, охватывающее такие параметры, как мощность, напряжение, тип нагрузки, потери, условия установки и точки закупки.
Когда закупщик с завода отправляет запрос на трансформатор, первый вопрос часто бывает простым: «Нам нужен трансформатор мощностью 1000 кВА. Какова его цена?» Это обычная отправная точка, но для проекта по распределению электроэнергии в промышленности этого недостаточно.

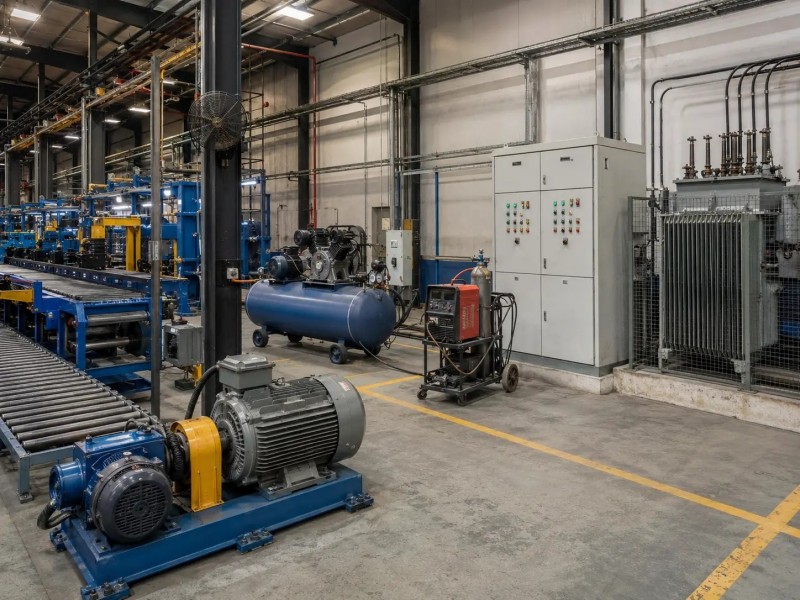

Заводской трансформатор обслуживает не только осветительные приборы и офисные нагрузки. Он может одновременно обеспечивать электропитанием двигатели, воздушные компрессоры, сварочные аппараты, краны, насосы, чиллеры, системы отопления, преобразователи частоты, упаковочные линии и панели управления. Некоторые нагрузки работают непрерывно. Некоторые запускаются часто. Некоторые создают кратковременные токовые колебания. Некоторые генерируют гармоники.
Именно поэтому трансформаторы с масляным охлаждением до сих пор широко используются на промышленных предприятиях, в мастерских, на горнодобывающих заводах, перерабатывающих предприятиях и в наружных распределительных сетях. Они обладают высокой эффективностью охлаждения, широким диапазоном мощности, надежной изоляцией и хорошей пригодностью для длительной эксплуатации. Важный момент заключается не просто в выборе трансформатора с масляным охлаждением, а в выборе правильной модели для реальных условий эксплуатации.
Почему маслонагревательные трансформаторы широко используются на заводах
Для многих промышленных проектов трансформаторы с масляным охлаждением обеспечивают практичный баланс между производительностью, стоимостью и долговечностью. Трансформаторное масло выполняет функции как изоляционной, так и охлаждающей среды, помогая трансформатору выдерживать непрерывные нагрузки и более высокие требования к мощности.

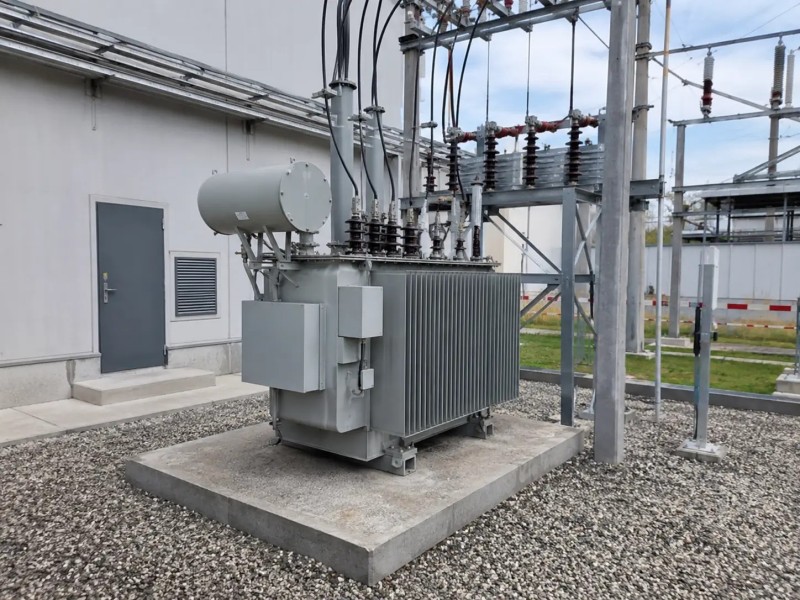

В производственных условиях эти трансформаторы часто устанавливаются на наружных подстанциях, в электрощитовых, на сборных подстанциях , в промышленных парках, горнодобывающих районах или на специализированных распределительных станциях. При надлежащей герметизации бака, конструкции радиатора, антикоррозионной обработке и защитных устройствах маслонаполненный распределительный трансформатор может работать в условиях высокой температуры, влажности, запыленности или сложных наружных условий.
Это не означает, что масляные трансформаторы всегда являются единственным вариантом. Если трансформатор необходимо установить внутри коммерческого здания, подвала, больницы или помещения со строгими требованиями пожарной безопасности, более подходящим может быть сухой трансформатор. Но для многих промышленных распределительных сетей масляные трансформаторы остаются экономически выгодным и технически стабильным решением.
Начните с анализа профиля нагрузки, а не только с цены трансформатора.
Первым шагом при выборе промышленного масляного трансформатора является понимание профиля нагрузки. Мощность важна, но зачастую более важным является характер нагрузки.
На заводе со стабильным освещением, небольшим оборудованием и общими электронагрузками можно использовать стандартный распределительный трансформатор без особых конструктивных соображений. Завод с крупными двигателями, дробилками, компрессорами, термопластавтоматами, сварочным оборудованием или кранами требует большего внимания к пусковому току, кратковременной перегрузке и механической прочности обмотки.
Если на предприятии используется много преобразователей частоты, выпрямителей, систем бесперебойного питания или оборудования автоматизации, следует также учитывать гармоники. Гармоники могут увеличивать дополнительные потери, повышение температуры, шум и нагрузку на систему изоляции.
В реальных условиях закупок самый дешевый трансформатор не всегда является самым дешевым. Если материал сердечника, конструкция обмоток, запас изоляции и система охлаждения слабые, трансформатор может работать при более высокой температуре, более высоком уровне шума и меньшем сроке службы изоляции. Для заводов с непрерывным производством надежность электроснабжения напрямую связана со стабильностью производства.
Как выбрать мощность трансформатора для промышленных предприятий

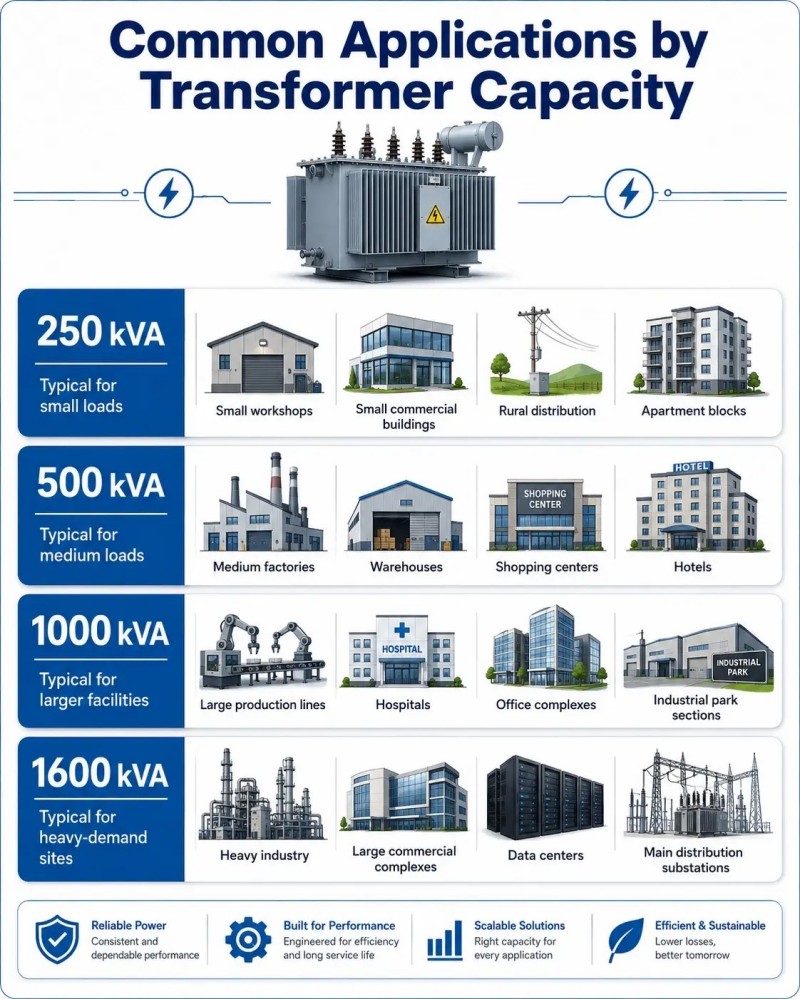

Мощность трансформатора обычно выражается в кВА. Обычные заводские номиналы трансформаторов включают 250 кВА, 400 кВА, 500 кВА, 630 кВА, 800 кВА, 1000 кВА, 1250 кВА, 1600 кВА, 2000 кВА и выше.
Распространенная ошибка заключается в расчете мощности только путем сложения номинальной мощности всех машин. Более эффективный метод — учитывать фактическую рабочую нагрузку, коэффициент одновременности, коэффициент мощности, условия запуска двигателя, перспективы расширения и местные потребности в электроэнергии.
Например, у предприятия пищевой промышленности сегодня может быть умеренный текущий спрос, но позже оно может добавить холодильные камеры, упаковочные линии, воздушные компрессоры и системы мойки. В этом случае не следует выбирать трансформатор слишком узко. Разумный запас мощности может предотвратить преждевременную замену при расширении предприятия.
В то же время, завышение мощности не всегда является преимуществом. Если трансформатор долгое время работает при очень низкой нагрузке, первоначальные инвестиции оказываются напрасными, а потери холостого хода продолжаются ежедневно. Практический выбор должен основываться на текущей кривой нагрузки, пиковом спросе и планируемом расширении.
Для предприятий непрерывного производства цель состоит не только в том, чтобы «избежать перегрузки». Цель состоит в том, чтобы трансформатор работал в стабильном и эффективном диапазоне нагрузок, с достаточным тепловым запасом и без излишнего завышения мощности.
Напряжение, частота и векторная группа должны соответствовать локальной электросети.
Для зарубежных проектов подтверждение напряжения имеет решающее значение. Уровни среднего напряжения различаются в зависимости от страны и проекта. К распространенным первичным напряжениям относятся 6,6 кВ, 10 кВ, 11 кВ, 13,8 кВ, 15 кВ, 20 кВ, 22 кВ и 33 кВ. К распространенным вторичным напряжениям относятся 400 В, 415 В, 433 В, 480 В или другие значения, специфичные для конкретного проекта.
Необходимо также подтвердить частоту. В некоторых странах используется 50 Гц, в других — 60 Гц. Частота влияет на конструкцию сердечника, потери и повышение температуры. Трансформатор, рассчитанный на одну частоту, не следует бездумно заменять трансформатором, рассчитанным на другую.
Группа векторов — ещё один ключевой параметр. Dyn11 и Yyn0 часто используются в распределительных сетях, но окончательный выбор зависит от метода заземления, конструкции низковольтной системы, координации защиты и местных стандартов энергоснабжения. Если группа векторов выбрана неправильно, трансформатор может создавать проблемы при подключении к сети или работе системы, даже если его мощность и напряжение соответствуют норме.
Потери в трансформаторах влияют на долгосрочные эксплуатационные расходы.
Многие покупатели сравнивают только цену покупки, но потери в трансформаторе влияют на общую стоимость владения. На заводе трансформатор может работать каждый день, иногда 24 часа в сутки. Потери холостого хода существуют даже при низкой нагрузке. Потери под нагрузкой увеличиваются с ростом нагрузки.
В трансформаторах с масляным охлаждением и низкими потерями обычно используется более качественная кремнистая сталь, оптимизированная структура сердечника и улучшенная конструкция обмоток. Начальная цена может быть выше, но для заводов с длительным временем работы и стабильным спросом на продукцию экономия электроэнергии может быть важнее разницы в цене.
При закупках в сегменте B2B лучше запрашивать четкие данные, а не принимать общие заявления типа « высокоэффективный трансформатор ». Полезные технические данные должны включать потери холостого хода, потери под нагрузкой , импедансное напряжение, повышение температуры, КПД и протокол заводских испытаний.

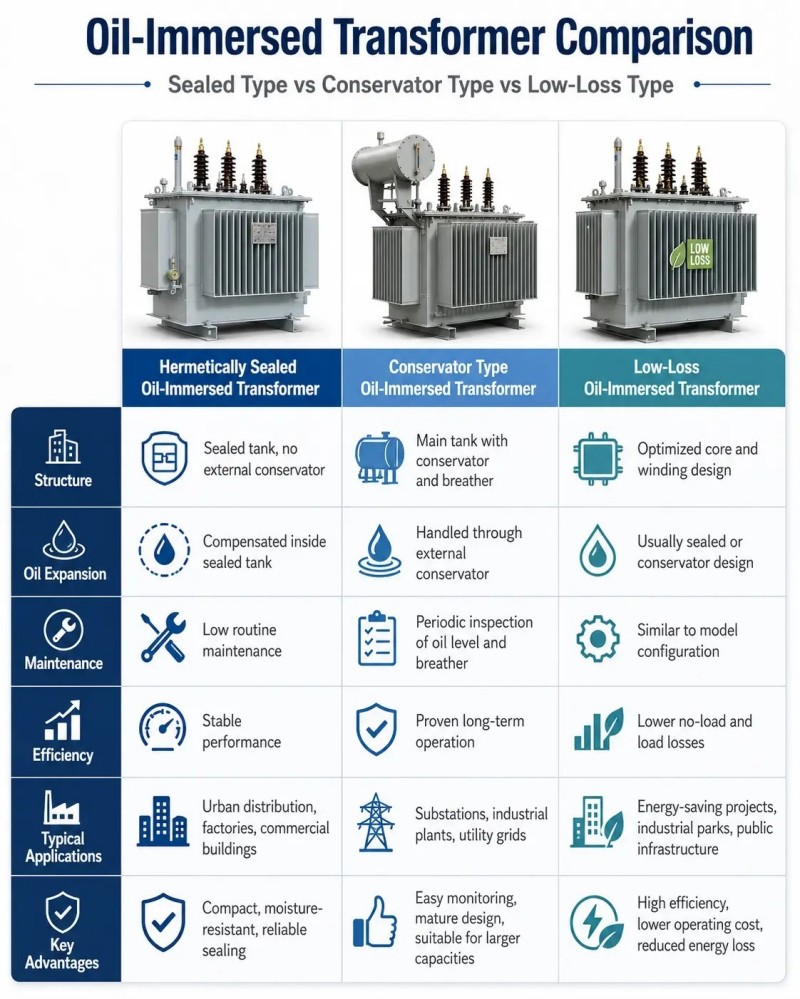

Герметичные, расширительные и малопотерные модели
Промышленные маслопогружные трансформаторы можно выбирать по конструкции и уровню производительности.
Герметично закрытый трансформатор с масляным охлаждением подходит для использования на открытых площадках, в удаленных районах и на заводах, стремящихся сократить объем работ по замене масла. Благодаря герметичности бака трансформаторное масло меньше контактирует с наружным воздухом. Это помогает снизить поглощение влаги и риск окисления. Такие трансформаторы широко используются в промышленных зонах, на предприятиях по переработке сельскохозяйственной продукции, в горнодобывающих районах и в распределительных сетях открытого типа.
Масляный трансформатор расширительного типа — это зрелая и широко используемая конструкция. Он подходит для многих традиционных проектов распределения электроэнергии и для применений с большей мощностью. Однако он требует большего внимания к уровню масла, состоянию дыхательных клапанов и регулярного осмотра.
Трансформатор с масляным охлаждением и низкими потерями подходит для предприятий с длительным временем работы, высокими ценами на электроэнергию или с упором на снижение затрат на протяжении всего жизненного цикла. Текстильные фабрики, пищевые заводы, химические заводы, заводы по производству строительных материалов и цеха непрерывного производства часто выигрывают от использования конструкций с низкими потерями.
Рекомендации по выбору оборудования для различных производственных задач.
Для предприятий пищевой промышленности ключевыми требованиями обычно являются стабильное электроснабжение и непрерывная работа. На таких предприятиях могут использоваться холодильные камеры, моечное оборудование, упаковочные линии и воздушные компрессоры. Часто практичным выбором является герметичный трансформатор с низкими потерями и антикоррозионной обработкой.
На горнодобывающих предприятиях и дробильных установках нагрузка может быть значительной. Крупногабаритные двигатели могут запускаться часто, и энергосистема может столкнуться с нестабильностью. При выборе трансформатора следует учитывать его устойчивость к короткому замыканию, прочность обмоток, повышение температуры, конструкцию радиатора и согласование защиты.
На текстильных, пластмассовых и упаковочных фабриках оборудование часто работает длительное время при относительно стабильной нагрузке. В таких случаях низкие потери мощности могут снизить долгосрочные затраты на электроэнергию.
В сварочных цехах и металлообрабатывающих предприятиях колебания тока более заметны. Выбор трансформатора не должен основываться только на номинальной мощности оборудования. Перед окончательным выбором следует учитывать пусковой ток, ударную нагрузку, кратковременную перегрузку и стабильность напряжения.
Для промышленных парков или предприятий, использующих возобновляемые источники энергии, трансформатор может потребоваться использовать совместно с распределительными устройствами, конденсаторными батареями, сборными подстанциями и несколькими распределительными цепями. В этом случае комплексное решение для распределения электроэнергии оказывается более полезным, чем предложение по одному конкретному оборудованию.
Ключевые технические параметры, которые необходимо проверить перед покупкой.
Перед заказом масляного трансформатора для заводского проекта покупатель должен подтвердить мощность, первичное напряжение, вторичное напряжение, частоту, фазу, векторную группу, импеданс напряжения, способ охлаждения, потери холостого хода, потери под нагрузкой, повышение температуры, уровень изоляции, защитные принадлежности, конструкцию бака, способ монтажа и условия эксплуатации.
Если объект расположен в зоне высоких температур, необходимо проверить температурные условия окружающей среды. Если трансформатор установлен на большой высоте, может потребоваться коррекция изоляции и охлаждения. Если объект находится вблизи моря или химического завода, антикоррозионное покрытие и выбор материалов приобретают еще большее значение.
Иностранные покупатели также должны подтвердить наличие документации до отгрузки. К числу обычно прилагаемых документов относятся протокол плановых испытаний, паспортная табличка, схема расположения компонентов, электрическая схема, упаковочный лист, руководство по эксплуатации, сертификат соответствия и документы, относящиеся к стандартам, необходимым для проекта.
Трансформатор с масляным охлаждением против трансформатора сухого типа
Трансформаторы с масляным охлаждением обычно лучше подходят для наружной установки, большей мощности, непрерывной промышленной эксплуатации и проектов распределения электроэнергии с учетом экономической целесообразности. Они обеспечивают эффективное охлаждение и хорошее соотношение цены и мощности (кВА), но покупателям необходимо учитывать трансформаторное масло, герметизацию, расстояние до пожарной безопасности и техническое обслуживание.
Сухие трансформаторы часто используются внутри помещений, в коммерческих зданиях, подземных переходах, больницах, центрах обработки данных или в местах со строгими требованиями пожарной безопасности. В них не используется трансформаторное масло, но при определенных уровнях мощности они могут иметь более высокую первоначальную стоимость и могут быть не лучшим вариантом для суровых условий эксплуатации на открытом воздухе.
В случае заводских проектов вопрос не в том, «какой тип более совершенен». Правильное решение зависит от места установки, диапазона мощности, требований пожарной безопасности, условий окружающей среды, эксплуатационных расходов и возможностей технического обслуживания.
CTA
Выбор маслонагревательного трансформатора для промышленного предприятия — это не только вопрос мощности и цены. Правильная модель должна соответствовать нагрузке предприятия, местным условиям электросети, условиям установки, требованиям к потерям, системе защиты и планам будущего расширения.
Если вы выбираете масляный трансформатор для завода, промышленного парка, горнодобывающего предприятия, технологической линии или проекта по распределению электроэнергии за рубежом, вы можете указать требуемую мощность, уровень напряжения, тип нагрузки, условия установки и страну проекта. Наша команда окажет помощь в выборе модели, предоставлении технических параметров, чертежей и разработке индивидуальных решений по распределению электроэнергии. 📩
