Трансформатор S13 с полностью герметичным масляным охлаждением: преимущества, конструкция и области применения.
2026-05-07
Узнайте, как трансформаторы S13 с полностью герметичным масляным охлаждением повышают надежность, сокращают затраты на техническое обслуживание и поддерживают промышленные, коммунальные и наружные проекты распределения электроэнергии.
Для многих проектов распределения электроэнергии трансформатор не является самым заметным элементом оборудования, но именно от него часто зависит стабильная работа всей энергосистемы. В промышленных парках, на горнодобывающих предприятиях, подстанциях, солнечных электростанциях, заводах и в сельских энергосистемах покупателей обычно волнуют одни и те же вопросы: стабильное выходное напряжение, низкие эксплуатационные потери, надежность при работе на открытом воздухе, разумная нагрузка на техническое обслуживание и стоимость покупки, которая по-прежнему соответствует бюджету проекта.
Полностью герметичный маслопогружной трансформатор S13 разработан именно для таких условий эксплуатации. Он широко используется в качестве распределительного трансформатора в сетях среднего напряжения, особенно там, где трансформатор должен работать на открытом воздухе или в сложных условиях в течение многих лет. По сравнению со старыми конструкциями маслопогружных трансформаторов, серия S13 больше ориентирована на снижение потерь холостого хода, улучшенную герметизацию, компактную конструкцию и упрощение ежедневной эксплуатации.
Почему в современных распределительных сетях используются полностью герметичные трансформаторы S13 ?
В зарубежных проектах B2B выбор трансформатора редко основывается только на номинальной мощности. Трансформатор мощностью 500 кВА на текстильной фабрике, трансформатор мощностью 1000 кВА на горнодобывающем предприятии и трансформатор мощностью 1600 кВА на солнечной подстанции могут выглядеть похожими снаружи, но условия их работы различны. Колебания нагрузки, температура окружающей среды, высота установки, пыль, влажность, стабильность напряжения и требования местной электросети — все это влияет на окончательный выбор.
Полностью герметичный масляный трансформатор S13 популярен благодаря сбалансированному решению, которое предлагает покупателям. Речь идёт не только о снижении первоначальных затрат. Его главное преимущество проявляется в процессе эксплуатации: меньшие электрические потери, замедленное старение масла, меньшее количество точек обслуживания и надёжная работа в условиях открытого воздуха. Для дистрибьюторов, подрядчиков и электротехнических компаний этот тип трансформатора также проще рекомендовать для различных проектов, поскольку он охватывает множество распространённых сценариев распределения электроэнергии.
Что означает «полностью герметичный» в случае трансформатора с масляным охлаждением?
В традиционном трансформаторе с масляным охлаждением и расширительным баком трансформаторное масло может косвенно контактировать с наружным воздухом через систему вентиляции. Со временем влага и кислород могут влиять на масло и изоляционный материал. Это не означает, что традиционная конструкция плоха, но обычно требует большего внимания к состоянию масла, уплотнительным элементам и устройствам вентиляции.
В полностью герметичном трансформаторе с масляным охлаждением используется герметичная конструкция бака, которая изолирует трансформаторное масло от внешнего воздуха. Во многих конструкциях S13 гофрированный масляный бак выполняет две функции: он помогает рассеивать тепло и компенсирует изменения объема масла, вызванные повышением и охлаждением температуры. При расширении масла гофрированные ребра могут слегка деформироваться; при охлаждении масла они возвращаются в исходное положение при изменении давления в баке.
Такая конструкция устраняет необходимость в традиционном маслорасширительном баке во многих схемах распределительных трансформаторов. Для конечных пользователей преимущество очевидно: меньший контакт масла с воздухом, замедление старения масла и снижение давления при плановом техническом обслуживании.

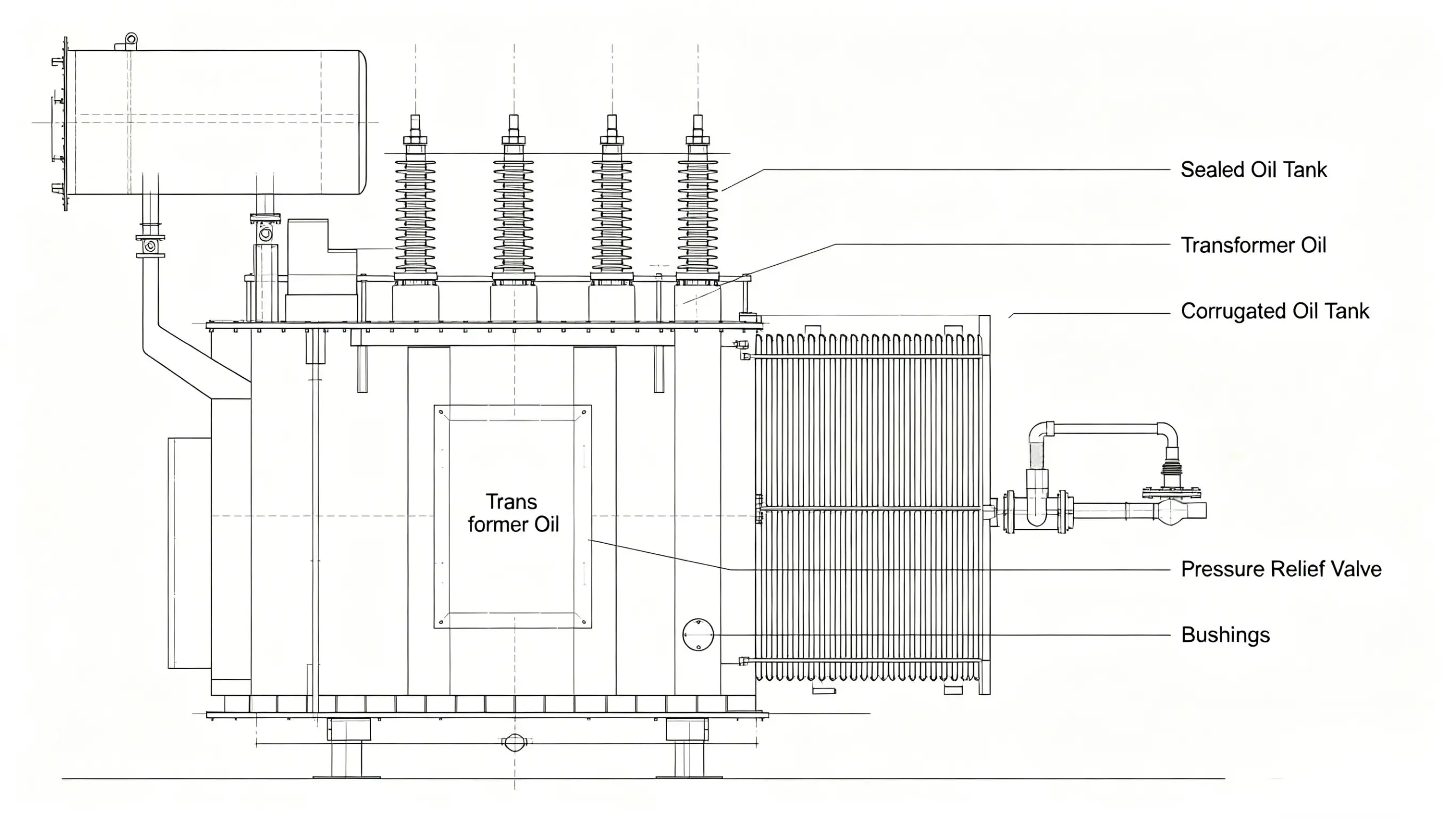

Основная конструкция полностью герметичного маслопогружного трансформатора S13
Сердечник обычно изготавливается из высококачественной холоднокатаной ориентированной по зерну кремнистой стали. Улучшенная конструкция сердечника помогает снизить потери холостого хода и ток намагничивания. Это важно в распределительных сетях, поскольку трансформаторы часто остаются под напряжением в течение длительных периодов времени, даже при невысокой нагрузке. Небольшое снижение потерь холостого хода может стать существенным в течение многих лет эксплуатации.
Обмотки обычно изготавливаются из меди или алюминия в зависимости от требований проекта и бюджета. Медные обмотки обеспечивают более высокую проводимость и лучшую защиту от короткого замыкания, в то время как алюминиевые обмотки могут быть выбраны для проектов с ограниченным бюджетом. При закупках B2B этот момент следует четко уточнить перед оформлением заказа. Два трансформатора с одинаковой мощностью и коэффициентом трансформации могут иметь совершенно разную цену, если материал обмоток различен.
Масляный бак — одна из ключевых частей полностью герметичного трансформатора. В трансформаторах S13 часто используется бак с гофрированными ребрами. Это улучшает рассеивание тепла и компенсирует расширение масла без необходимости использования отдельного расширительного бака. Хорошо сваренный бак также снижает риск утечек при длительной эксплуатации на открытом воздухе.
К защитным устройствам обычно относятся предохранительный клапан, индикатор уровня масла, карман для термометра или индикатор температуры масла, подъемные проушины, заземляющие клеммы и высоковольтные и низковольтные изоляторы. В зависимости от проекта может также потребоваться газовое реле, сигнальный термометр, кабельная коробка, защитный корпус или специальное антикоррозионное покрытие.
Основные преимущества для промышленных и коммунальных потребителей.
Первое преимущество — меньшие потери при эксплуатации. Трансформаторы S13 разработаны как распределительные трансформаторы с низкими потерями. Для заводов, коммунальных предприятий и подрядчиков показатели потерь не следует рассматривать как незначительную техническую деталь. Более дешевый трансформатор с более высокими потерями может обойтись дороже через несколько лет эксплуатации, особенно в проектах, где трансформатор находится под напряжением круглосуточно.
Второе преимущество — снижение затрат на техническое обслуживание. Поскольку масло герметично изолировано от внешнего воздуха, влага и кислород имеют меньше возможностей проникнуть в резервуар. Это помогает замедлить деградацию масла и старение изоляции. Для удаленных объектов, проектов по строительству электросетей в сельской местности, горнодобывающих районов и станций возобновляемой энергетики сокращение количества плановых ремонтных работ может напрямую снизить эксплуатационные расходы.
Третье преимущество — лучшая адаптация к условиям эксплуатации на открытом воздухе. Трансформаторы с масляным охлаждением, естественно, подходят для наружной установки при условии правильной конструкции бака, покрытия, изоляторов и уплотнительных элементов. Для жарких, пыльных или влажных зон покупателям следует обращать внимание на толщину лакокрасочного покрытия, антикоррозионную обработку, качество герметизации и степень защиты (IP) вспомогательных частей.
Четвертое преимущество — компактность монтажа. Конструкция гофрированного бака обычно экономит место по сравнению с некоторыми конструкциями расширительного бака. Это полезно для комплектных подстанций, промышленных распределительных центров, наружных площадок и объектов, где размещение оборудования ограничено.
Типичные сценарии применения
На промышленных предприятиях для питания электродвигателей, производственных линий, компрессоров, насосов, систем освещения и вспомогательного оборудования обычно используются полностью герметичные маслопогружные трансформаторы S13. Типичные отрасли промышленности включают металлургию, химическую промышленность, текстильное производство, пищевую промышленность, производство строительных материалов и машиностроение.

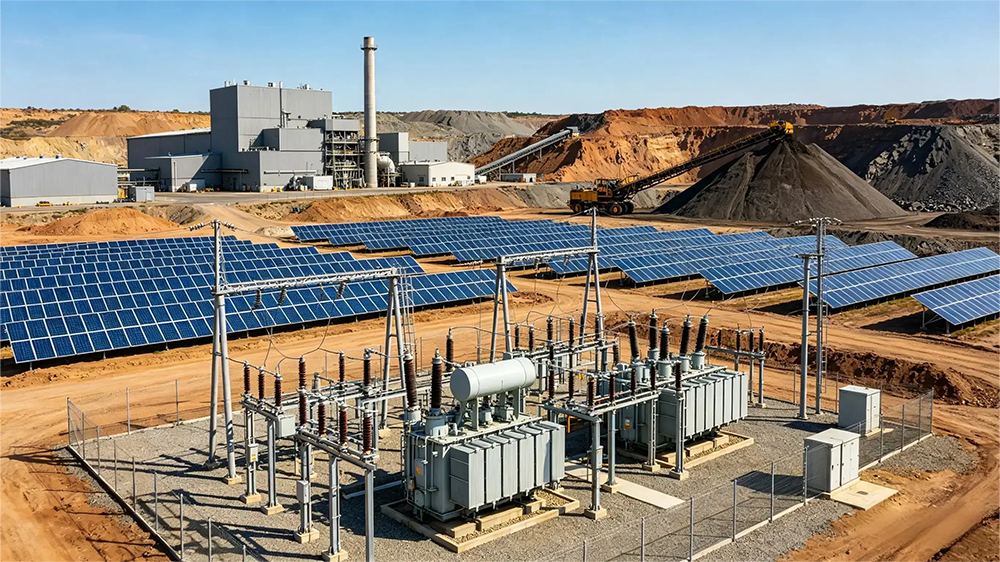

В проектах возобновляемой энергетики эти трансформаторы могут использоваться на солнечных электростанциях, ветроэлектростанциях и в системах, поддерживающих накопление энергии. Трансформатор должен выдерживать воздействие внешних условий, перепады температур и непрерывную работу. Для таких проектов покупатели должны подтвердить повышение температуры, импеданс, уровень потерь, наличие защитных устройств и требования к подключению к сети до начала производства.
На горнодобывающих и строительных площадках пыль, вибрация, нестабильная нагрузка и суровый климат — обычное явление. Полностью герметичный трансформатор может уменьшить влияние внешней влаги и пыли на трансформаторное масло. Для таких проектов более прочная конструкция бака, надежные изоляторы и антикоррозионное покрытие важнее внешнего вида.
В проектах по распределению электроэнергии в сельской местности часто выбирают трансформаторы S13 для распределительных систем, устанавливаемых на опорах или площадках. Главная задача — длительный срок службы с минимальным техническим обслуживанием. Энергетические компании и подрядчики обычно сравнивают потери холостого хода, потери под нагрузкой, сопротивление короткого замыкания, уровень шума, повышение температуры и надежность передачи электроэнергии.

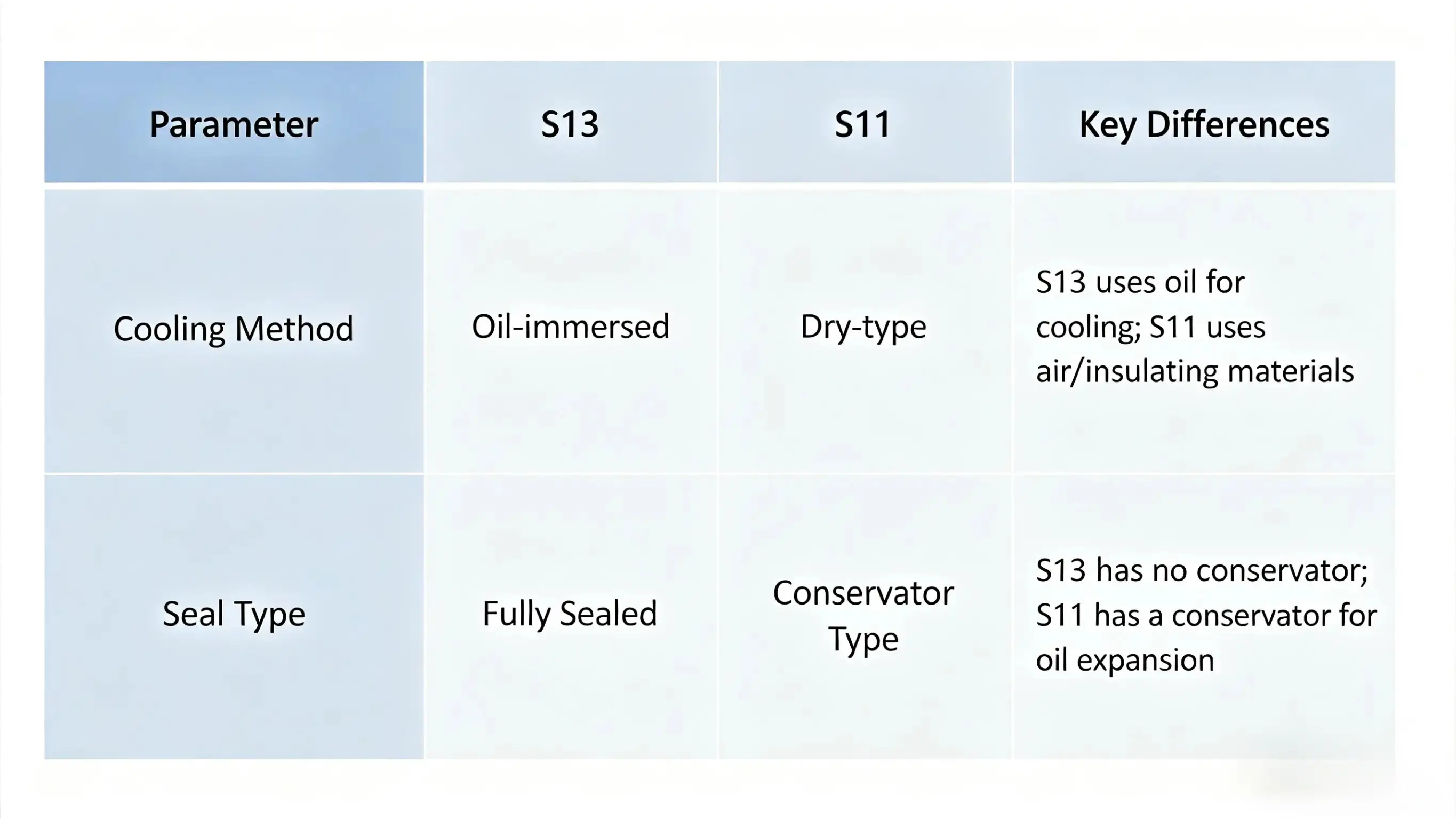

Сравнение продукции: S13 и другие типы трансформаторов
По сравнению с маслонагревательными трансформаторами S11, трансформаторы S13 обычно демонстрируют лучшие показатели потерь и более высокую энергосберегающую эффективность. S11 могут быть подходящими для проектов с ограниченным бюджетом или менее строгими требованиями к энергоэффективности. S13 больше подходят, когда для покупателя важны стоимость жизненного цикла, долгосрочная эксплуатация и соответствие стандартам энергоснабжения проекта.
По сравнению с маслонаполненными трансформаторами расширительного типа, полностью герметичный трансформатор имеет меньше внешних компонентов, связанных с маслом, и меньшую подверженность воздействию воздуха. Трансформаторы расширительного типа могут использоваться для некоторых более мощных трансформаторов или специальных конструкций, но для многих распределительных сетей полностью герметичный тип проще в эксплуатации и обслуживании.
По сравнению с сухими трансформаторами, масляные трансформаторы S13 обычно более экономичны для наружного применения и для устройств большой мощности. Сухие трансформаторы предпочтительны в помещениях со строгими требованиями пожарной безопасности, таких как коммерческие здания, больницы, метрополитены и подвалы. Масляные трансформаторы остаются надежным выбором для наружных подстанций, промышленных предприятий и распределительных сетей.
По сравнению с трансформаторами из аморфных сплавов, трансформаторы S13 часто обладают более сбалансированными характеристиками по стоимости, опыту производства и гибкости поставок. Трансформаторы из аморфных сплавов могут обеспечивать очень низкие потери холостого хода, но покупателям необходимо учитывать цену, доступность, шумовые характеристики и срок окупаемости проекта.
Как выбрать подходящий трансформатор S13
Мощность трансформатора следует выбирать в соответствии с фактической нагрузкой, планами расширения и режимом работы. Слишком маленький трансформатор может длительное время работать в режиме перегрузки. Слишком большой трансформатор может привести к неоправданным инвестициям и потерям холостого хода. Для большинства промышленных проектов лучше указывать подробные данные о нагрузке, а не просто запрашивать стандартную мощность.
Коэффициент напряжения должен соответствовать местной сети и оборудованию. Типичная проектная информация включает в себя высоковольтную сторону, низковольтную сторону, частоту, количество фаз и диапазон ответвлений. Например, во многих распределительных сетях требуется устройство переключения ответвлений вне цепи для регулировки напряжения в определенном диапазоне.
Необходимо также заранее подтвердить выбор векторной группы. Dyn11 и Yyn0 являются распространенными вариантами во многих проектах распределительных трансформаторов, но правильный выбор зависит от местной сети, системы заземления и нагрузки на выходе.
Нельзя игнорировать условия окружающей среды. Температура окружающей среды, высота над уровнем моря, влажность, соляной туман, пыль, место установки и условия вентиляции — все это влияет на конструкцию трансформатора. Для прибрежных районов, химических заводов и пустынных регионов особое внимание следует уделить качеству антикоррозионного покрытия и герметизации.
Комплектующие следует выбирать в соответствии с особенностями технического обслуживания и стандартами проекта. Некоторым покупателям достаточно базовых средств защиты. Другим могут потребоваться индикаторы температуры масла с контактами, предохранительные клапаны, кабельные коробки, ролики, ограничители перенапряжения, нейтральные клеммы или специальные клеммные соединения.
Заключение
Полностью герметичный маслопогружной трансформатор S13 — практичное решение для промышленного распределения электроэнергии, наружных подстанций, проектов возобновляемой энергетики, горнодобывающих предприятий и коммунальных сетей. Его ценность не ограничивается одной технической особенностью. Сочетание низких потерь, герметичного масляного бака, компактной конструкции, надежного охлаждения и сниженных затрат на техническое обслуживание делает его подходящим для многих долгосрочных проектов в области распределения электроэнергии.
Для покупателей правильное решение заключается не просто в выборе «S13» из списка продукции. Перед началом производства необходимо уточнить мощность, коэффициент усиления по напряжению, материал обмотки, уровень потерь, условия установки, защитные устройства и местные стандарты. Профессиональный производитель должен быть в состоянии предоставить не только ценовое предложение, но и четкое техническое обоснование.
масляный трансформатор S13 HYPERLINK "https://www.hnhmelectrical.com/contact-us/" ? Пришлите нам требуемую мощность, входное/выходное напряжение, частоту, условия установки и требования местных стандартов. Наша инженерная команда поможет вам оценить техническую конфигурацию и предложить подходящее решение по трансформатору для промышленных, коммунальных и наружных проектов распределения электроэнергии.
