Почему маслонаполненные силовые трансформаторы по-прежнему остаются основным выбором для распределения электроэнергии в промышленности?
2026-05-06
Понимание ключевых факторов при выборе силовых трансформаторов с масляным охлаждением, включая факторы, влияющие на цену, технические характеристики мощности, уровни напряжения, методы охлаждения, стандарты сертификации, выбор поставщиков и рекомендации по закупкам, может помочь заводам, энергетическим проектам и инженерным подрядчикам снизить риски, связанные с закупками.
Для заводов, подстанций, шахт, промышленных парков и энергетических проектов маслонаполненные силовые трансформаторы — это не просто «оборудование для распределения электроэнергии», а ключевые устройства, влияющие на стабильность всей системы электроснабжения. Они выполняют такие функции, как преобразование напряжения, распределение электроэнергии, изоляция системы и несущая способность. Неправильный выбор может привести к чрезмерному повышению температуры, большим потерям, недостаточной перегрузочной способности и даже повлиять на работу всей производственной линии.

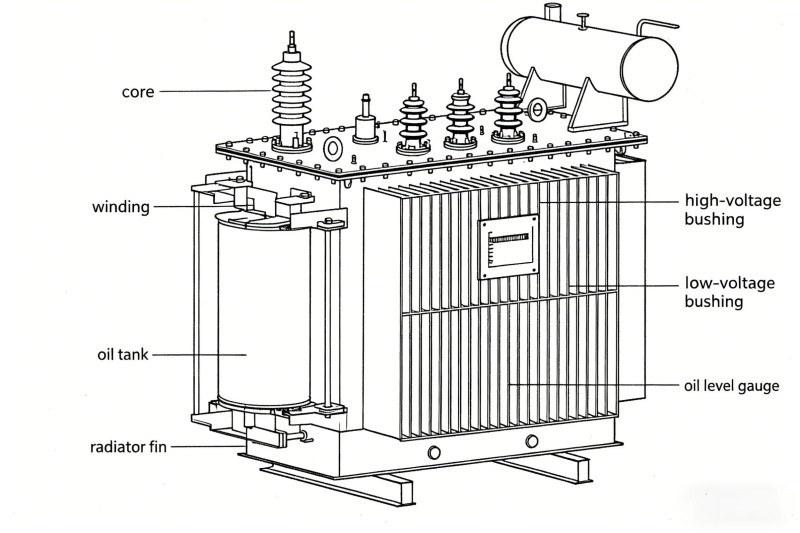

Преимущества трансформаторов с масляным охлаждением в основном обусловлены их конструктивными особенностями. Трансформаторное масло служит как изоляционной средой, так и способствует отводу тепла от сердечника и обмоток. По сравнению с некоторыми сухими трансформаторами, трансформаторы с масляным охлаждением, как правило, больше подходят для наружной установки, электроснабжения больших мощностей, непрерывной работы и промышленных условий с большими колебаниями нагрузки. Особенно на электростанциях, в системах электрораспределения заводов, инфраструктурных проектах и в условиях высоких температур трансформаторы с масляным охлаждением часто обеспечивают лучшие теплоотводящие свойства и экономическую эффективность.
Перед покупкой обязательно уточните основные характеристики, а не спрашивайте о цене заранее.
Многие покупатели начинают с вопроса: «Сколько стоит единица?», но в трансформаторной отрасли цены должны основываться на конкретных характеристиках. Без указания мощности, напряжения, частоты, количества фаз, метода охлаждения, импеданса, стандартов потерь и условий установки, коммерческое предложение, как правило, не является практичным ориентиром.
При покупке силовых трансформаторов с масляным охлаждением первым шагом является подтверждение мощности, т.е. номинальной мощности в кВА или МВА. Для небольших распределительных сетей могут использоваться характеристики 50 кВА, 100 кВА, 250 кВА и 500 кВА; для промышленных проектов обычно используются мощности 630 кВА, 800 кВА, 1000 кВА, 1250 кВА, 1600 кВА и выше. При выборе мощности следует учитывать не только текущую мощность оборудования, но и пусковой ток, колебания нагрузки и будущие потребности в расширении. Если завод планирует в будущем добавить производственные линии, рекомендуется зарезервировать определенный запас мощности, чтобы избежать повторной замены оборудования в краткосрочной перспективе.
Во-вторых, следует учитывать уровень напряжения. Обычные распределительные трансформаторы с масляным охлаждением могут работать с первичным напряжением 10 кВ, 11 кВ, 20 кВ и 33 кВ, в то время как вторичная обмотка может быть сконфигурирована с напряжением 400 В, 415 В, 480 В или другими уровнями напряжения в зависимости от требований проекта. Для экспортных проектов крайне важно подтвердить местные стандарты и частоту электросети, например, 50 Гц или 60 Гц, чтобы избежать проблем с несовместимостью с местной системой электроснабжения по прибытии.
В-третьих, существует метод охлаждения. В обычных трансформаторах с масляным охлаждением часто используется система естественной циркуляции масла ONAN, обеспечивающая естественное воздушное охлаждение, что подходит для большинства сценариев распределения электроэнергии. Для проектов большей мощности или проектов со значительными колебаниями нагрузки может использоваться система ONAF или другие методы охлаждения с помощью вентилятора. Метод охлаждения влияет на способность трансформатора к непрерывной работе, контроль повышения температуры и стоимость.
Какие факторы определяют цену силового трансформатора с масляным охлаждением?
Цена маслонаполненных силовых трансформаторов определяется не только их мощностью. Большая мощность, как правило, означает более высокую цену, но значительные различия в ценах могут существовать даже между изделиями одинаковой мощности, главным образом из-за следующих факторов:
Во-первых, материалы для обмоток. Медные обмотки, как правило, дороже алюминиевых, но обладают лучшей проводимостью, механической прочностью и долговременной стабильностью работы. Алюминиевые обмотки дешевле и легче, поэтому их чаще используют в проектах с ограниченным бюджетом. При покупке нельзя просто предполагать, что «медь всегда лучше» или «алюминий всегда хуже»; ключевым моментом является учет нагрузки проекта, бюджета, допустимых потерь и срока службы.
Во-вторых, основные материалы и уровни потерь. Высококачественные листы из кремнистой стали могут снизить потери холостого хода и повысить эффективность работы. Для заводов, работающих непрерывно в течение длительных периодов времени, трансформаторы с низкими потерями могут иметь более высокую первоначальную стоимость, но их долгосрочные затраты на электроэнергию могут быть ниже. Если проект рассчитан на длительный период эксплуатации, рекомендуется сосредоточиться на сравнении потерь холостого хода, потерь под нагрузкой и показателей эффективности, а не только на сравнении закупочных цен.
В-третьих, уровни напряжения и конфигурация принадлежностей. Высокие уровни напряжения, специальные импедансы, специальные группы соединений, переключатели ответвлений под нагрузкой, устройства регулирования температуры, предохранительные клапаны, контроль уровня масла, дистанционный мониторинг и антикоррозионная обработка корпуса — все это влияет на конечную цену. Для наружных условий, высокой влажности, воздействия солевого тумана или горнодобывающей промышленности особенно важны антикоррозионные покрытия, уровни защиты и герметичность.
В-четвертых, требования к сертификации и испытаниям имеют решающее значение. В разных странах и для разных проектов могут потребоваться сертификаты IEC, IEEE, ANSI, CE, ISO или местные сертификаты в области энергетики. Тщательные типовые испытания, заводские испытания и испытания сторонними организациями увеличивают затраты, но значительно снижают риски приемки проекта. Для подрядчиков и дистрибьюторов в сфере энергетики полные протоколы испытаний и техническая документация часто важнее низкой цены.
Какие технические параметры следует проверять при покупке маслонагревательных трансформаторов ?
В квалифицированном коммерческом предложении на силовой трансформатор с масляным охлаждением должна быть указана как минимум следующая ключевая информация: номинальная мощность, первичное напряжение, вторичное напряжение, частота, количество фаз, группа соединений, импеданс напряжения, метод охлаждения, уровень изоляции, повышение температуры, потери холостого хода, потери под нагрузкой, устойчивость к короткому замыканию, габариты, вес, вязкость масла и применимые стандарты.
Для проектов электроснабжения заводов мощность и напряжение являются лишь основными параметрами. Специалисты по закупкам также должны учитывать пригодность трансформатора для местных условий установки. Например, в регионах с высокими температурами необходимо учитывать повышение температуры и теплоотвод; в прибрежных районах – коррозионную стойкость, защиту от ржавчины и герметичность маслобака; в пыльных промышленных условиях – место установки, меры защиты и простоту будущего обслуживания.
Кроме того, нельзя игнорировать уровень шума. Если трансформатор планируется установить вблизи коммерческих зданий, офисных помещений или жилых районов, уровень шума следует уточнить заранее. Для проектов электростанций и промышленных парков также необходимо уточнить габариты при транспортировке, методы подъема, размеры фундамента и пространство для прокладки проводов на месте, чтобы избежать трудностей при установке после прибытия оборудования в порт.
Не стоит сравнивать только заводские цены; следует учитывать общую стоимость владения.
Многие покупатели напрямую сравнивают предложения разных производителей, когда интересуются ценами, но такой подход чреват ошибками. Более дешевая продукция, если в ней используются некачественные материалы, наблюдаются более высокие потери, недостаточное количество комплектующих или неполная послепродажная документация, может привести к более высоким эксплуатационным расходам и рискам, связанным с техническим обслуживанием, в дальнейшем.
Более разумный подход заключается в сравнении общей стоимости владения, включая цену покупки, транспортные расходы, таможенные пошлины, затраты на установку, эксплуатационные убытки, затраты на техническое обслуживание, поддержку запасными частями и гарантийный период. Это особенно важно для мощных маслонаполненных силовых трансформаторов, где транспортные и подъемные расходы значительны. Для экспортных проектов необходимо также учитывать такие факторы, как упаковка в деревянные ящики, морские перевозки, портовая обработка, таможенное оформление и требования к сертификации в стране назначения.
В долгосрочных промышленных проектах затраты на электроэнергию, возникающие из-за потерь в трансформаторах, могут значительно превышать первоначальную разницу в цене. Поэтому, если предложения двух поставщиков схожи, рекомендуется отдавать предпочтение поставщику с меньшими потерями, более полными данными испытаний и более стабильным послепродажным обслуживанием.
Как определить, является ли поставщик надежным?
При выборе поставщика силовых трансформаторов с масляным охлаждением не стоит полагаться только на рекламные материалы. Рекомендуется обратить внимание на пять ключевых аспектов:
Прежде всего, проверьте, обладает ли завод стабильными производственными мощностями. Это включает в себя производственный цех, оборудование для намотки, возможности обработки сердечников, процесс сварки резервуаров, оборудование для вакуумной заправки маслом и заводское испытательное оборудование. Настоящий производитель трансформаторов должен иметь возможность предоставить четкий производственный процесс и записи о контроле качества.
Во-вторых, проверьте полноту технической документации. Надежный поставщик должен предоставить чертежи изделия, таблицы технических параметров, протоколы испытаний, информацию об упаковке, руководства пользователя и сертификационные документы. Полная документация имеет решающее значение, если клиенту необходимо участвовать в тендере или пройти приемку проекта.
В-третьих, проверьте, поддерживается ли индивидуальная настройка. В разных странах действуют разные стандарты напряжения, частоты, условия установки и требования к электросети. Поставщик должен иметь возможность корректировать мощность, напряжение, группу подключения, защиту корпуса, метод охлаждения и конфигурацию дополнительных принадлежностей в соответствии с проектом.
В-четвертых, проверьте стандартизацию заводских испытаний. Маслонаполненные силовые трансформаторы должны проходить стандартные испытания перед отправкой с завода, такие как проверка коэффициента трансформации, проверка сопротивления обмоток, проверка сопротивления изоляции, проверка потерь холостого хода, проверка потерь под нагрузкой и проверка выдерживаемого напряжения. Для ключевых проектов также может быть запрошена независимая инспекция или видеоинспекция завода. В-пятых, учтите послепродажное обслуживание и гарантию. Трансформаторы — это оборудование, требующее длительной эксплуатации; закупка — это не конец поставки, а начало цикла эксплуатации. Способность поставщика предоставлять рекомендации по установке, устранению неполадок, поддержке запасными частями и долгосрочному техническому обслуживанию напрямую повлияет на риски проекта.
Как выбрать подходящий вариант для различных сценариев применения?
Для общего распределения электроэнергии на заводах рекомендуется уделять особое внимание согласованию мощности, эксплуатационным потерям, срокам поставки и простоте обслуживания. Для проектов со стабильными нагрузками и нормальными условиями эксплуатации обычно достаточно стандартных распределительных трансформаторов с масляным охлаждением.
В условиях тяжелой промышленности, таких как шахты, химические заводы, металлургические заводы и цементные заводы, основное внимание следует уделять перегрузочной способности, устойчивости к короткому замыканию, конструкции системы теплоотвода и защите корпуса. В этих условиях наблюдаются значительные нагрузки, и выбор мощности не может основываться исключительно на теоретической мощности.
При проектировании электростанций, подстанций или объектов возобновляемой энергетики основное внимание следует уделять уровню напряжения, импедансу, требованиям к подключению к сети, повышению температуры, эффективности, средствам защиты и применимым стандартам. К таким проектам обычно предъявляются более высокие требования к технической документации; рекомендуется получить полный технический перечень в рамках запроса предложений (RFQ) до начала закупок.
При оптовых закупках у зарубежных дистрибьюторов, помимо цены, следует также учитывать местные стандартные характеристики, оборачиваемость запасов, совместимость с сертификацией и удобство послепродажного обслуживания. Дистрибьюторам лучше работать с поставщиками, отличающимися высокой стандартизацией, стабильными поставками и полным комплектом документации.
Рекомендация по закупкам: Запросите у поставщиков ценовые предложения, основанные на требованиях проекта.
Для получения точной цены при запросе ценового предложения у поставщика покупателям рекомендуется предоставить как минимум следующую информацию: номинальная мощность, первичное напряжение, вторичное напряжение, частота, количество фаз, место использования, способ установки, способ охлаждения, группа подключения, требования к сертификации, количество, порт назначения, а также необходимость в каких-либо специальных принадлежностях.
Если все параметры не могут быть подтверждены немедленно, следует уточнить сценарий применения, например, «для распределения электроэнергии на заводе», «для проектов электростанций», «для электроснабжения горнодобывающего оборудования» или «для складских запасов дилеров». Профессиональные поставщики могут предоставить предварительные рекомендации по выбору, исходя из сценария применения, но технические параметры все равно следует подтвердить до окончательной закупки.
Выбор маслонаполненных силовых трансформаторов — это, по сути, баланс между ценой, техническими характеристиками, качеством, сроками поставки и долгосрочными эксплуатационными расходами. Для проектов, действительно требующих стабильного электроснабжения, оптимальным выбором является не обязательно самая низкая цена, а скорее поставщик, способный обеспечить надежную работу, полную документацию и долгосрочную сервисную поддержку в рамках разумного бюджета.
