Сухой трансформатор против масляного трансформатора: какой из них выбрать?
2026-08-21
В ходе международных проектов по строительству трансформаторов один и тот же вопрос часто задают подрядчики, инженеры-электрики и менеджеры по закупкам:
«Для нашего проекта нам следует выбрать сухой трансформатор или трансформатор с масляным охлаждением?»
Ответ зависит не только от цены трансформатора. На окончательное решение влияют условия проекта, место установки, уровень напряжения, требуемая мощность, условия технического обслуживания, требования пожарной безопасности и условия транспортировки.
Сухой трансформатор и масляный трансформатор являются надежными решениями для распределения электроэнергии среднего напряжения. Однако они предназначены для разных условий эксплуатации.
Например, в торговом центре, больнице или высотном здании приоритет может отдаваться пожарной безопасности и установке оборудования внутри помещений, в то время как завод, солнечная электростанция или подстанция могут потребовать большей мощности и работы на открытом воздухе.
В данном руководстве объясняются практические различия между сухими и масляными трансформаторами с точки зрения закупок для проекта.

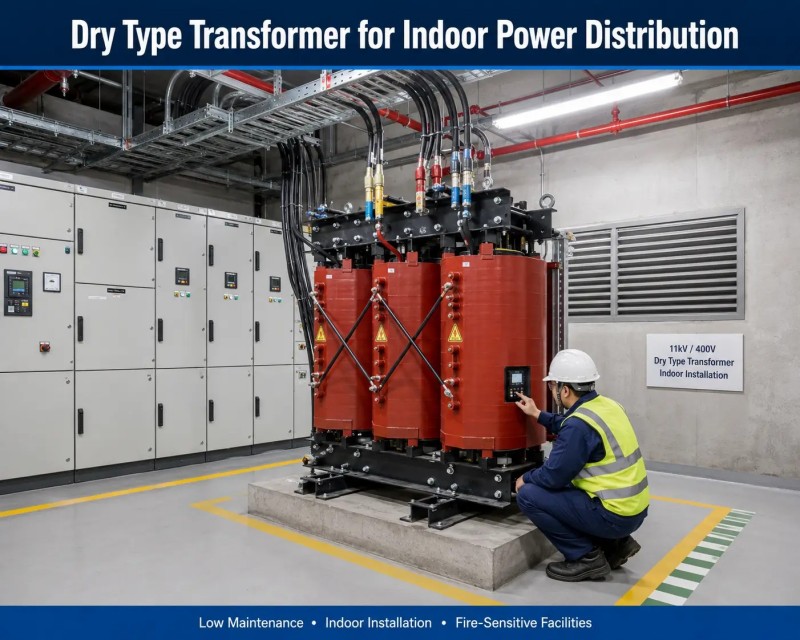

Сухой трансформатор: когда он является лучшим выбором?
В трансформаторах сухого типа вместо трансформаторного масла используются твердые изоляционные материалы. Наиболее распространенной конструкцией для промышленных и коммерческих проектов является трансформатор с литой изоляционной смолой , который обеспечивает хорошие изоляционные характеристики и защиту окружающей среды.
Для многих применений внутри помещений предпочтительны сухие трансформаторы, поскольку они снижают риск возгорания и требуют меньше планового технического обслуживания.
К типичным преимуществам относятся:
● Отсутствует риск утечки трансформаторного масла.
● Подходит для установки внутри помещений.
● Меньшая пожарная опасность по сравнению с трансформаторами с масляным охлаждением.
● Сниженные требования к техническому обслуживанию
● Хорошие показатели в зданиях со строгими требованиями безопасности.
Сухие трансформаторы обычно выбирают для следующих целей:
● Коммерческие здания
● Торговые центры
● Больницы
● центры обработки данных
● станции метро
● Аэропорты
● Офисные комплексы
● Внутренние промышленные объекты
Например, в проекте расширения больницы в Юго-Восточной Азии подрядчик, работающий по схеме «под ключ», выбрал сухой трансформатор, поскольку трансформаторная подстанция располагалась внутри здания. Технические условия проекта требовали снижения пожарной опасности, низких затрат на техническое обслуживание и соответствия стандартам IEC для трансформаторов.
В данной ситуации установка трансформатора с масляным охлаждением потребует дополнительных мер противопожарной защиты и решений по локализации утечки масла.

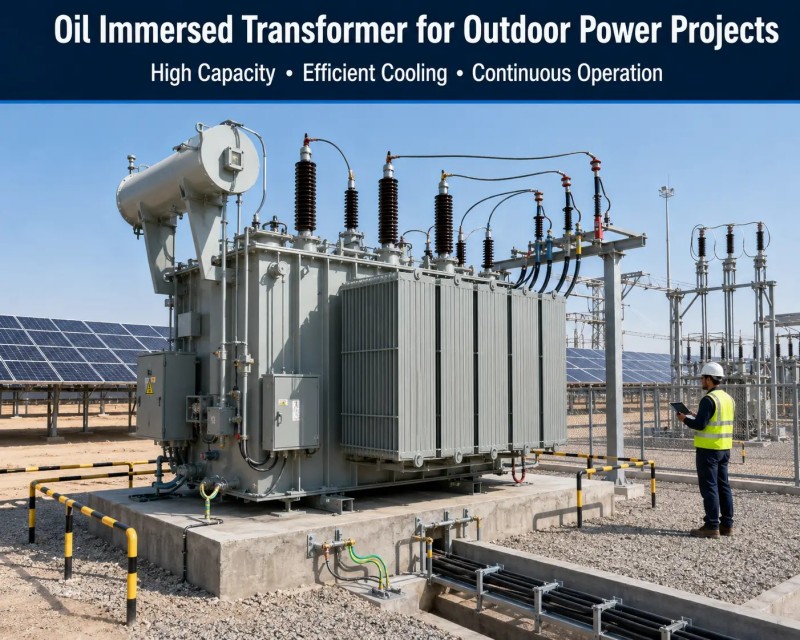

Трансформаторы с масляным охлаждением: когда они более целесообразны?
В трансформаторе с масляным охлаждением в качестве изоляции и охлаждающей среды используется трансформаторное масло. Благодаря своим превосходным теплоотводящим свойствам, он широко применяется в системах распределения электроэнергии на открытом воздухе и в мощных электростанциях.
По сравнению с трансформаторами сухого типа, трансформаторы с масляным охлаждением обычно обеспечивают лучшее охлаждение при больших номинальных мощностях.
К основным преимуществам относятся:
● Возможность увеличения пропускной способности
● Эффективное рассеивание тепла
● Подходит для использования на открытом воздухе.
● Длительный срок службы
● Экономически эффективное решение для коммунальных проектов.
Трансформаторы с масляным охлаждением широко используются в:
● Энергетические подстанции
● Промышленные предприятия
● проекты солнечной энергетики
● Горнодобывающие проекты
● Распределительные сети коммунальных предприятий
● Производственные мощности
Например, для проекта солнечной электростанции на Ближнем Востоке требовались повышающие трансформаторы на 33 кВ для наружной установки. Из-за высоких температур окружающей среды и требований к непрерывной работе подрядчик, выполняющий проектирование, закупку и строительство, выбрал трансформаторы с масляным охлаждением и системой охлаждения ONAN.
Конструкция трансформатора включала в себя индивидуально настроенное соотношение напряжений, векторную группу Dyn11, соответствие стандарту IEC 60076 и экспортную упаковку, подходящую для морских перевозок на большие расстояния.

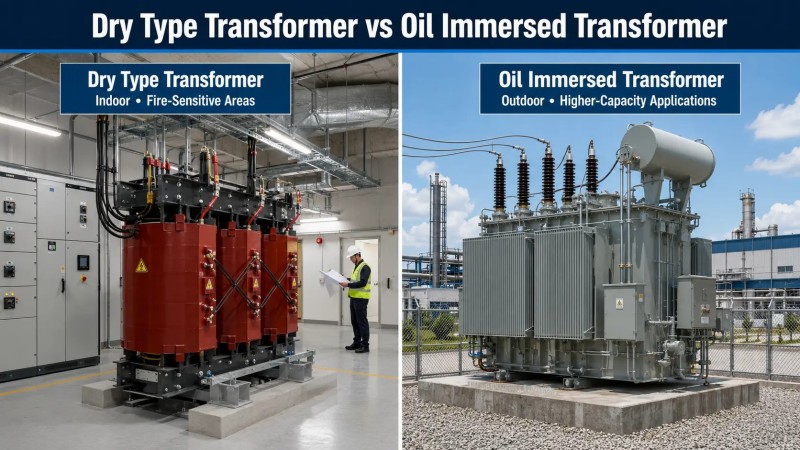

Сухой трансформатор против масляного трансформатора: основные различия
Среда установки
Место установки — один из первых факторов, учитываемых при выборе трансформатора.
Сухие трансформаторы в основном используются внутри помещений, поскольку они компактны, экологичны и подходят для мест, где пожарная безопасность имеет первостепенное значение.
Трансформаторы с масляным охлаждением обычно устанавливаются на открытом воздухе, поскольку трансформаторное масло обеспечивает эффективное охлаждение и изоляцию для более крупных энергосистем.
Для наружных подстанций, заводов и объектов коммунальной инфраструктуры маслопогружные трансформаторы часто являются предпочтительным решением.
Для коммерческих зданий, расположенных внутри помещений, обычно больше подходят трансформаторы сухого типа.
Эффективность и производительность системы охлаждения
Трансформаторы с масляным охлаждением имеют преимущества в рассеивании тепла, поскольку трансформаторное масло эффективно передает тепло.
Для применений с высокой мощностью, таких как подстанции электроэнергетических компаний или промышленные предприятия, трансформаторы с масляным охлаждением могут обеспечить более высокие номинальные мощности.
Сухие трансформаторы используют воздушное охлаждение. Диапазон их мощности также подходит для многих распределительных сетей, но для проектов чрезвычайно большой мощности может потребоваться тщательное проектирование тепловых характеристик.
Требования пожарной безопасности
Пожарная безопасность является одним из важнейших аспектов строительных проектов.
Сухие трансформаторы исключают риск утечки трансформаторного масла и снижают требования к противопожарной защите.
Это делает их привлекательными для:
● Больницы
● Аэропорты
● Подземные сооружения
● Коммерческие здания
Для установки трансформаторов с масляным охлаждением требуется надлежащее планирование, включая системы защиты от масла и безопасные расстояния.
Требования к техническому обслуживанию
Сухие трансформаторы, как правило, требуют меньше технического обслуживания, поскольку в них не нужно проверять или заменять трансформаторное масло.
Однако регулярная уборка необходима, особенно в пыльных промышленных помещениях.
Трансформаторы с масляным охлаждением требуют периодической проверки следующих параметров:
● Состояние трансформаторного масла
● Утечка масла
● Уровень масла
● Дыхательная система
● Теплоизоляционные характеристики
Для объектов коммунального хозяйства и промышленного назначения, где имеются ремонтные бригады, трансформаторы с масляным охлаждением остаются надежным долгосрочным решением.
Применение в реальных проектах: как инженеры принимают решения.
Приложение 1: Промышленное производственное предприятие
Для обеспечения работы производственного оборудования заводу требовался распределительный трансформатор на 11 кВ.
Условия проекта:
● Внутренняя трансформаторная комната
● Ограниченное пространство для установки
● Высокие требования безопасности
● Непрерывная работа
Инженерная группа выбрала трансформатор сухого типа по следующим причинам:
● Трансформатор был установлен внутри производственного здания.
● Требования к противопожарной защите были строгими.
● Доступ для технического обслуживания был ограничен.
В окончательную спецификацию вошли:
● первичное напряжение 11 кВ
● вторичное напряжение 400 В
● Изоляция из литой смолы
● Соответствие стандарту IEC 60076
Заявка 2: Проект солнечной электростанции
Подрядчику по проектированию, закупкам и строительству в сфере возобновляемой энергетики требовались трансформаторы для солнечной электростанции.
Требования:
● Наружная установка
● Высокая температура окружающей среды
● Длительные часы работы
● Большая дальность передачи
В качестве решения был выбран трансформатор с масляным охлаждением.
Причины:
● Улучшенная эффективность охлаждения
● Подходит для использования на открытом воздухе.
● Конкурентоспособная стоимость для проектов большой мощности
Трансформатор был изготовлен в соответствии со спецификациями заказчика и поставлен в экспортной деревянной упаковке, с защитой от влаги и документами о заводской проверке.
Риски, связанные с закупкой трансформатора.
Многие проблемы, возникающие при закупке трансформаторов, вызваны неполной технической проверкой перед началом производства.
К распространенным рискам относятся:
Неправильное согласование напряжения
В разных странах используются разные системы координат.
Перед оформлением заказа покупателям следует подтвердить следующее:
● Первичное напряжение
● Вторичное напряжение
● Частота (50 Гц или 60 Гц)
● Группа векторов
● Способ подключения
Например, трансформатор, рассчитанный на 11 кВ/400 В 50 Гц, может не подходить напрямую для электросети с частотой 60 Гц.
Отсутствуют требования стандарта IEC.
В международных проектах часто требуется соблюдение следующих требований:
● Стандарт IEC 60076 для трансформаторов
● Технические характеристики заказчика
● Требования к проекту коммунальных услуг
Перед началом производства покупатели должны подтвердить требования к испытаниям, документацию и процедуры контроля качества.

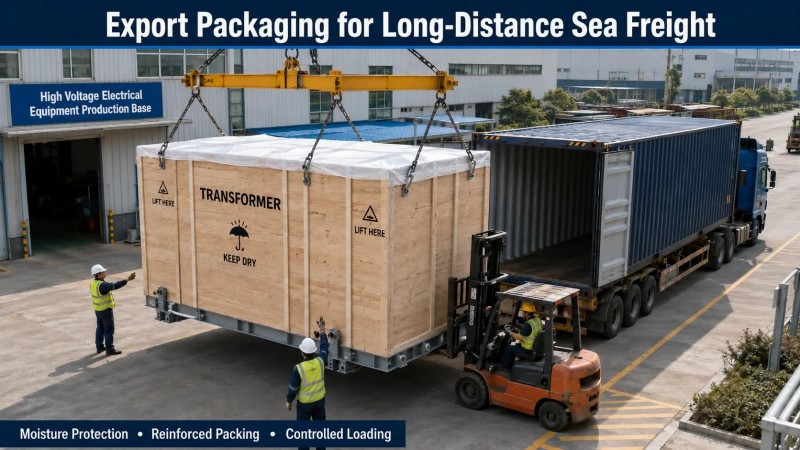

Проблемы транспортировки и упаковки
Экспортные трансформаторы требуют профессиональной упаковки.
К общим экспортным требованиям относятся:
● Прочные деревянные ящики
● Защита от влаги
● Защита от ударов
● следы от подъема
● отгрузочные документы
Крупногабаритные трансформаторы могут подвергаться вибрации и воздействию влажности во время морской транспортировки, поэтому конструкция упаковки является важным фактором обеспечения надежности доставки.

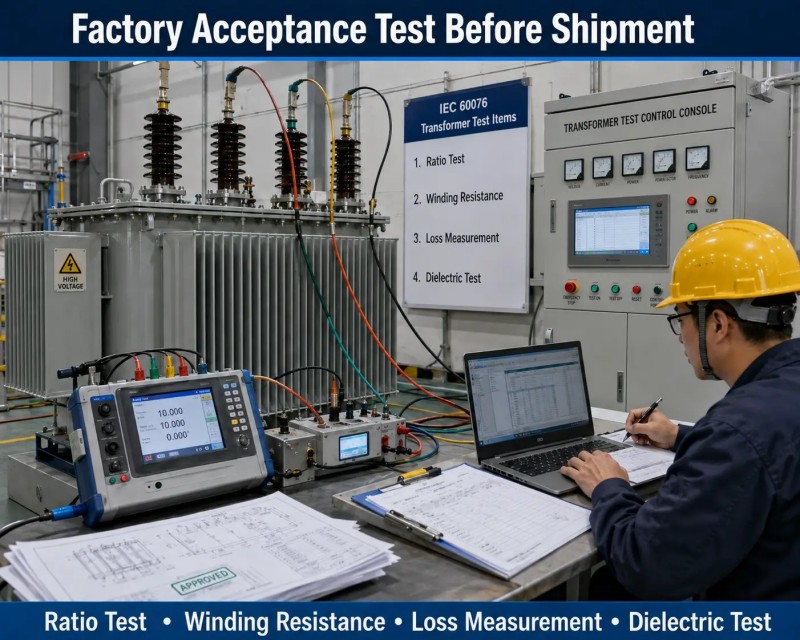

Тестирование на герметичность и контроль качества перед отгрузкой.
Для международных проектов по производству трансформаторов заводские приемочные испытания (FAT) являются важным этапом перед отгрузкой.
Как правило, профессиональный производитель трансформаторов проводит стандартные испытания в соответствии с требованиями стандарта IEC 60076.
Типичные тесты включают в себя:
● Испытание сопротивления обмотки
● тест коэффициента напряжения
● Испытание сопротивления изоляции
● Испытание на потери холостого хода
● Испытание на потери нагрузки
● Диэлектрический тест
● Проверка векторной группы
Для подрядчиков, занимающихся проектированием, закупками и строительством, а также для потребителей коммунальных услуг заводские приемочные испытания помогают подтвердить соответствие трансформатора утвержденным чертежам и техническим характеристикам перед отгрузкой.
В компании Huamei Electrical производство трансформаторов осуществляется в соответствии с контролируемым процессом, начиная с анализа проекта, изготовления, тестирования, контроля качества и заканчивая экспортной поставкой.

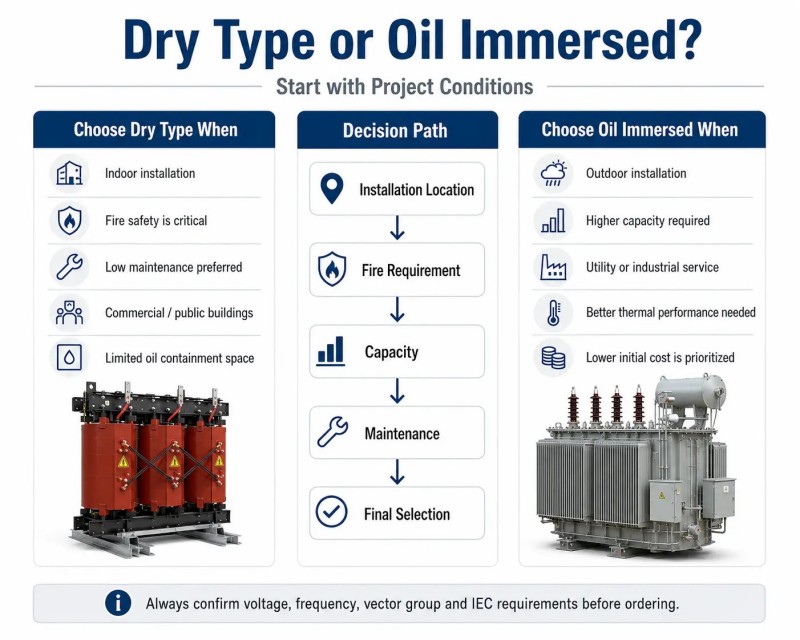

Как выбрать между сухим трансформатором и трансформатором с масляным охлаждением?
Практическим методом отбора является:
Выбирайте сухой трансформатор в следующих случаях:
● Трансформатор установлен внутри помещения.
● Пожарная безопасность – приоритет.
● Проект относится к коммерческой или общественной инфраструктуре.
● Не требует сложного технического обслуживания.
Выбирайте трансформатор с масляным охлаждением в следующих случаях:
● Требуется наружная установка.
● Необходима большая мощность.
● Речь идёт о коммунальных или промышленных приложениях.
● Экономическая эффективность важна
Наилучшее решение по трансформатору не всегда означает самую низкую цену покупки. Оно должно соответствовать условиям проекта, условиям эксплуатации и требованиям к долгосрочной надежности.
Часто задаваемые вопросы
1. В чём основное различие между сухим трансформатором и трансформатором с масляным охлаждением?
Основное различие заключается в изоляции и способе охлаждения. В сухих трансформаторах используются твердые изоляционные материалы, тогда как в трансформаторах с масляным охлаждением для изоляции и отвода тепла используется трансформаторное масло.
2. Сухой трансформатор лучше масляного?
Нет однозначно лучшего варианта. Сухие трансформаторы подходят для использования внутри помещений и в условиях повышенной пожарной опасности, тогда как масляные трансформаторы лучше подходят для наружного применения и для проектов большой мощности.
3. Подходят ли трансформаторы с масляным охлаждением для промышленных предприятий?
Да. Масляные трансформаторы широко используются на заводах, горнодобывающих предприятиях, солнечных электростанциях и подстанциях электроэнергетических компаний благодаря их высокой эффективности охлаждения.
4. Каким стандартам должен соответствовать экспортируемый трансформатор?
В большинстве международных проектов требуется соответствие стандарту IEC 60076, а также выполнение технических требований заказчика.
5. Какие испытания проводятся перед отгрузкой трансформатора?
Типичные заводские приемочные испытания и плановые проверки трансформаторов включают в себя проверку изоляции, проверку коэффициента трансформации, проверку сопротивления, измерение потерь и диэлектрические испытания.
