Типовой запрос на поставку трансформатора включает такие параметры, как номинальная мощность, напряжения первичной и вторичной обмоток, частота, группа соединения обмоток и способ охлаждения.
2026-06-11
Например:
1600 кВА
11/0,4 кВ
Dyn11
50 Гц
ONAN
IEC 60076
Этих данных достаточно для получения коммерческого предложения, однако их не всегда хватает для выполнения надежного проекта трансформатора.
Зачастую более важными являются вопросы, на которые пока нет ответа: какова максимальная величина тока короткого замыкания в точке установки? Каков уровень токов короткого замыкания в вышестоящей сети? Как быстро система защиты отключит поврежденный участок? Способно ли распределительное устройство низкого напряжения (РУНН) отключить расчетный ток? Совместимо ли указанное полное сопротивление трансформатора с данными условиями?
Трансформатор может нормально работать в течение нескольких месяцев и при этом испытывать смещение обмоток во время первого крупного внешнего короткого замыкания. При этом устройство может выйти из строя не сразу. Оно может оставаться под напряжением со смещенными обмотками, поврежденной изоляцией витков или измененным сопротивлением короткого замыкания, что может привести к гораздо менее комфортному отказу в ожидании следующего воздействия.
Таким образом, устойчивость трансформатора к короткому замыканию связывает проектирование трансформатора с системными исследованиями, номинальными характеристиками распределительных устройств, координацией реле, документацией FAT и эксплуатацией на объекте.
Почему устойчивость к короткому замыканию влияет на всю систему в целом?
Когда ниже по течению происходит трехфазное, межфазное или замыкание на землю Масляный трансформатор , через его обмотки протекает ток большой величины.
Аварийный режим может длиться лишь доли секунды, однако трансформатор должен выдерживать два вида серьезных воздействий:
Тепловое воздействие, обусловленное током короткого замыкания
Электромеханические силы, действующие на обмотки и выводы
Тепловое воздействие в значительной степени зависит от величины тока и длительности аварийного режима. Медленнодействующая система защиты приводит к значительно большему нагреву проводников.
Динамические нагрузки связаны с пиковым значением тока короткого замыкания. Воздействие значительных радиальных и осевых сил может привести к следующим последствиям:
Радиальная деформация (выпучивание) обмоток
Осевое смещение катушек
Ослабление распорок или прессующих элементов
Деформация выводов обмоток
Снижение усилия прессовки обмоток
Повреждение межвитковой изоляции
Заметное изменение полного сопротивления короткого замыкания
Способность выдерживать токи короткого замыкания не означает лишь то, что трансформатор не сгорит во время аварии. На практике требуется, чтобы он выдерживал ток заданной величины и длительности без таких тепловых или механических повреждений, которые препятствовали бы его дальнейшей безопасной эксплуатации.
Оценка тока короткого замыкания на основе полного сопротивления трансформатора
На этапе предварительного проектирования системы ток короткого замыкания (КЗ) на выводах стороны низкого напряжения (НН) можно оценить, исходя из относительного полного сопротивления трансформатора (выраженного в процентах).
Номинальный ток трехфазного трансформатора рассчитывается по формуле:
IFL = S / (√3 × U)
Если не учитывать полное сопротивление вышестоящей сети, кабелей и шинопроводов, то приблизительное значение симметричного тока КЗ на выводах вторичной обмотки трансформатора составит:
ISC ≈ IFL × 100 / Z%
Где:
• ISC — расчетный ток короткого замыкания
• IFL — номинальный ток трансформатора
• Z% — относительное полное сопротивление (в процентах)

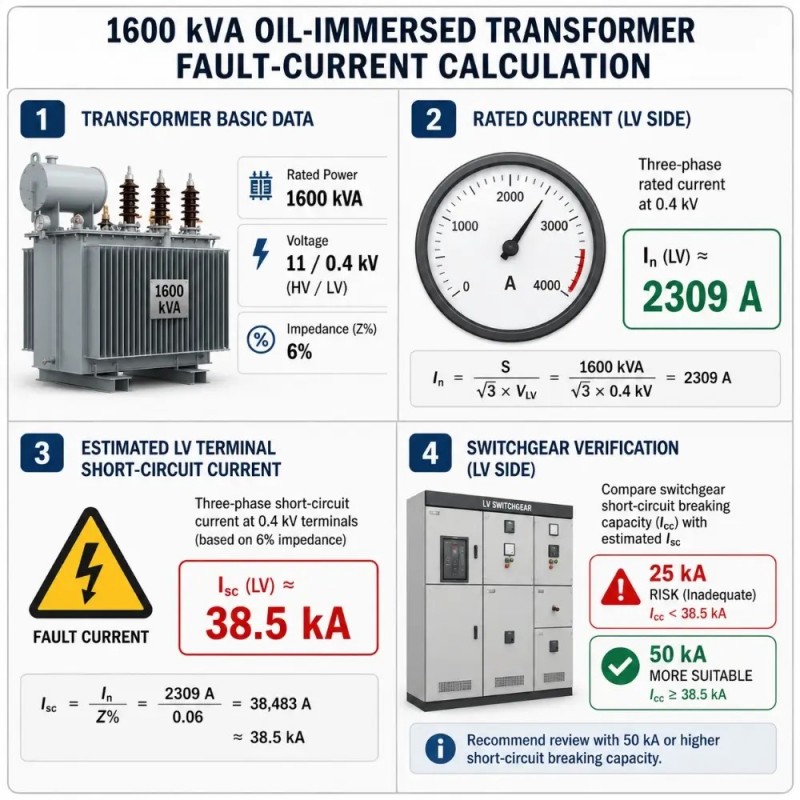

Рассмотрим масляный трансформатор мощностью 1600 кВА (11/0,4 кВ) с относительным полным сопротивлением 6%.
Его номинальный ток на стороне НН составляет примерно:
1600 / (1,732 × 0,4) ≈ 2309 А
Приблизительный ток КЗ на выводах стороны НН равен:
2309 × 100 / 6 ≈ 38,5 кА
Полученный результат напрямую влияет на выбор характеристик распределительного устройства низкого напряжения.
Если в проекте используется автоматический выключатель на 25 кА, а расчетный ожидаемый ток короткого замыкания близок к 38,5 кА, необходимо пересмотреть выбор сочетания оборудования.Трансформатор мощностью 1600 кВА не означает автоматически, что распределительное устройство с номинальным током короткого замыкания 25 кА будет достаточным.
Итоговое значение тока короткого замыкания также будет зависеть от полного сопротивления вышестоящего источника, кабелей, шин и переходных сопротивлений в местах соединений. Точное значение должно быть определено в ходе официального расчета токов короткого замыкания. Тем не менее, упрощенный расчет полезен на этапе анализа запроса коммерческих предложений (RFQ), так как позволяет заблаговременно выявить явные несоответствия.
Что на самом деле испытывает трансформатор при коротком замыкании
Термическая стойкость
Ток короткого замыкания вызывает быстрый нагрев проводников. Эту зависимость принято оценивать по величине I²t:
Увеличение тока повышает тепловую нагрузку примерно пропорционально квадрату силы тока.
Более длительное время отключения приводит к накоплению большего количества тепла.
Более высокая начальная температура обмоток снижает имеющийся запас по термической стойкости.
Таким образом, время срабатывания защиты имеет решающее значение.
Условия работы трансформатора, через который в течение 0,2 с протекает ток 40 кА, существенно отличаются от условий для трансформатора, подвергающегося воздействию тока 40 кА в течение двух секунд. Технические требования, содержащие лишь указание на необходимость «стойкости к короткому замыканию», являются неполными, если не определена ожидаемая продолжительность такого замыкания.

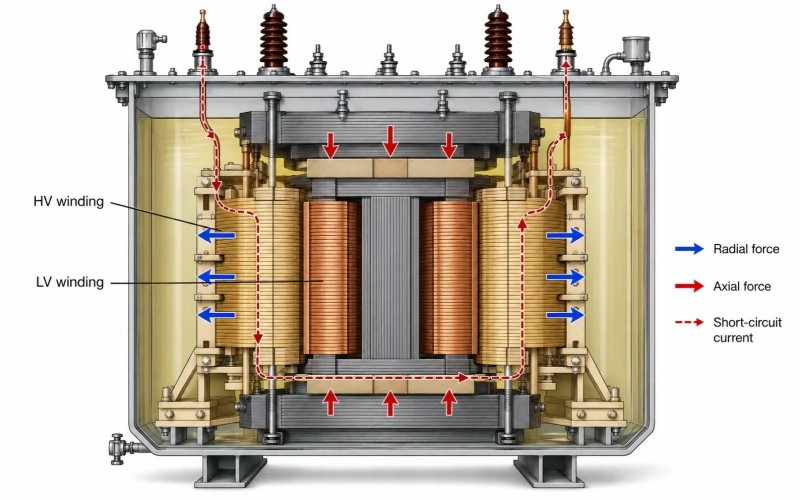

Динамическая стойкость
На начальном этапе короткого замыкания может возникнуть высокий пик асимметричного тока. Его величина зависит от соотношения X/R в системе, момента возникновения замыкания (фазы напряжения) и составляющей постоянного тока (апериодической составляющей).
Обмотки могут подвергаться следующим воздействиям:
Радиальное притяжение или отталкивание между обмотками высокого и низкого напряжения.
Осевое сжатие на концах обмоток.
Локальные механические усилия, вызванные неравномерным полем потока рассеяния.
Механические удары, воздействующие на выводы и соединения обмоток.
Увеличение сечения проводника само по себе не решает этих проблем. Не менее важны геометрия обмотки, изоляционные прокладки, прессующие кольца, система осевого прессования, крепление выводов и стяжка магнитопровода.
Именно поэтому масса проводника сама по себе не является надежным показателем стойкости к короткому замыканию.
Два практических инженерных примера
Пример: трансформатор 11/0,4 кВ для производственного предприятия
Производственное предприятие планирует установить масляный трансформатор мощностью 1600 кВА питание электродвигателей, компрессоров, производственных линий и вспомогательных нагрузок.
Предварительная спецификация включает следующие параметры:
11/0,4 кВ
1600 кВА
Dyn11
Напряжение короткого замыкания (u_k) — 6%
Ток электродинамической стойкости (отключающая способность) распределительного устройства (РУ) 0,4 кВ — 25 кА
Упрощенный расчет для выводов трансформатора показывает ток короткого замыкания (КЗ) примерно 38,5 кА. Полное сопротивление кабелей может снизить ток на удаленных щитах, однако главный распределительный щит (ГРЩ) на 25 кА, установленный вблизи трансформатора, может оказаться недостаточно рассчитанным по току КЗ.
У проектной группы есть несколько вариантов действий:
1.Увеличить номинальные параметры РУ 0,4 кВ по отключающей способности и стойкости к токам короткого замыкания (в том числе кратковременной).
2.Пересмотреть значение напряжения короткого замыкания (u_k) трансформатора.
3.Внедрить секционирование системы, использовать токоограничивающее оборудование или увеличить полное сопротивление кабельных линий.
Заказ трансформатора с u_k = 8% вместо 6% может снизить ток КЗ, но также способен увеличить падение напряжения под нагрузкой и ухудшить условия пуска электродвигателей. Такое изменение необходимо проверить на соответствие требованиям к регулированию напряжения, пусковым токам и условиям параллельной работы.

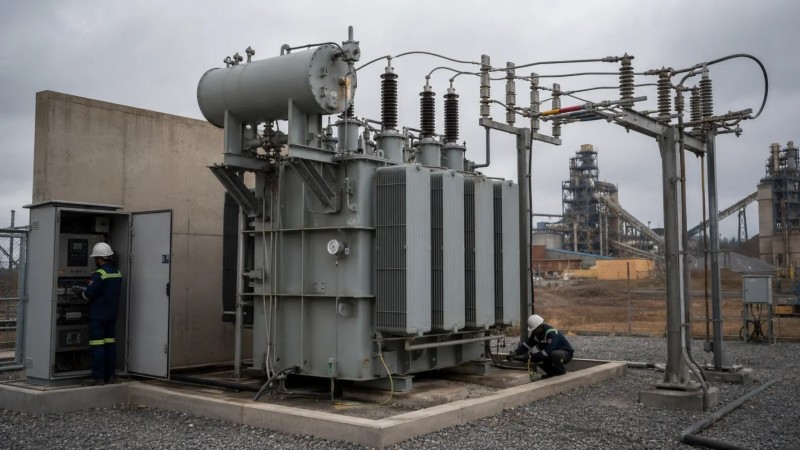

Пример: трансформатор 33/11 кВ, подключенный к более мощной энергосистеме
В горнодобывающем проекте используется трансформатор 33/11 кВ, подключенный к внешней энергосети. После модернизации сети возросла мощность короткого замыкания в точке подключения 33 кВ. Однако спецификация на закупку трансформатора была скопирована из более раннего проекта.
Номинальная мощность трансформатора может оставаться верной, тогда как исходные данные по токам КЗ, заложенные в проект, уже не соответствуют действительности.
Инженерной группе следует заново уточнить:
Уровень тока КЗ на шинах 33 кВ
Максимальный симметричный ток КЗ
Пиковый ток КЗ
Отношение X/R системы
Время срабатывания основной и резервной защиты
Схему заземления нейтрали
Параметры стойкости к токам КЗ для РУ 11 кВ
Производитель, опирающийся исключительно на спецификацию предыдущего проекта, может изготовить трансформатор, соответствующий требованиям по мощности и превышению температуры, но не проверенный на устойчивость к пересмотренным электродинамическим нагрузкам.

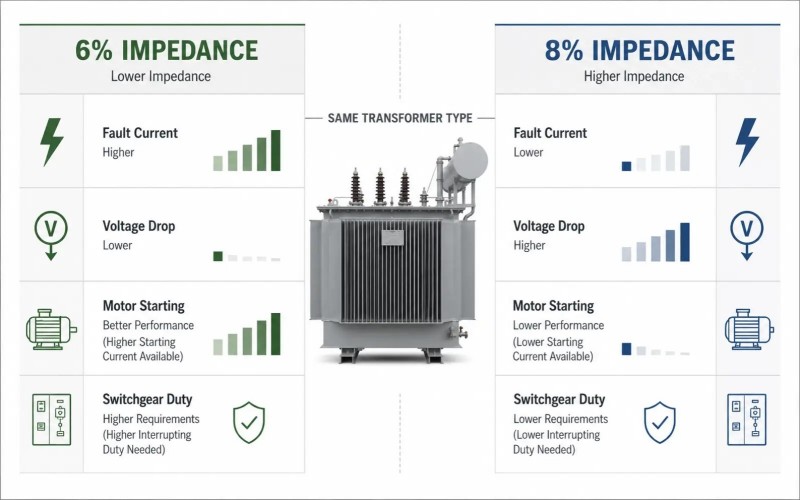

Трансформаторы с низким и высоким полным сопротивлением
Более низкое полное сопротивление короткого замыкания
Потенциальные преимущества:
Меньшее падение напряжения при номинальной нагрузке
Лучшее поддержание уровня напряжения при пуске электродвигателей
Подходящие рабочие характеристики для некоторых видов тяжелой промышленной нагрузки
Компромиссные факторы:
Более высокие токи короткого замыкания в нижестоящих цепях
Повышенные требования к стойкости распределительных устройств и шин к токам короткого замыкания
Более значительные динамические нагрузки на трансформатор обмотки
Более жесткая координация защиты
Более высокое сопротивление короткого замыкания
Потенциальные преимущества:
Более низкий ток короткого замыкания
Снижение нагрузки на подключенное распределительное устройство при коротком замыкании
Возможный метод контроля уровня короткого замыкания в крупных системах
Компромиссы:
Больше падение напряжения на нагрузке
Более сложный запуск крупных двигателей
Неравномерное распределение нагрузки при параллельном подключении с несогласованным трансформатором
Возможные дополнительные затраты на проектирование и производство
Ни самое высокое, ни самое низкое сопротивление не являются автоматически самым безопасным выбором.
Выбор импеданса должен основываться на следующих параметрах:
Максимальный ток короткого замыкания в системе
Отключающая способность распределительного устройства
Допустимое отклонение напряжения нагрузки
Падение напряжения при запуске двигателя
Требования к параллельной работе
Производственные допуски
Риски при закупке, которые часто упускают из виду покупатели
Риск: Поставка только номинальных значений мощности и напряжения
Номинальная мощность и напряжение определяют основной режим работы трансформатора, но не его расчетные параметры при коротком замыкании.
Запрос коммерческого предложения также должен содержать:
Максимальный ток короткого замыкания или мощность короткого замыкания в точке установки
Требуемая длительность короткого замыкания
Частота системы
Схемы заземления высоковольтных и низковольтных линий
Требуемое сопротивление и допуск трансформатора
Номинальные параметры распределительных устройств выше и ниже по потоку
Риск: Рассмотрение сопротивления как произвольного процента
Указанное сопротивление, например, 6%, все еще требует уточнения:
Эталонная температура
Основной отвод или другое положение отвода
Допустимый допуск
Двухвитковая или многовитковая конструкция
Требования к параллельной работе
Трансформаторы с неподходящими коэффициентами трансформации, векторными группами или значениями сопротивления не будут правильно распределять нагрузку при параллельной работе.
Риск: Предположение, что стандартные заводские приемочные испытания подтверждают устойчивость к короткому замыканию
Испытания сопротивления обмоток, коэффициента трансформации, потерь, сопротивления и диэлектрических свойств подтверждают важные электрические характеристики и качество изготовления. Они не воспроизводят полную механическую нагрузку внешнего короткого замыкания.
Устойчивость к короткому замыканию может быть подтверждена:
Расчетами по стандарту IEC 60076-5
Протоколом испытаний на короткое замыкание для технически аналогичной конструкции
Механической оценкой прочности обмоток
Подтвержденными правилами проектирования производителя
Специальным испытанием на короткое замыкание, специфичным для данного проекта
Риск: Принятие несоответствующего протокола испытаний
Поставщик может представить действительный протокол испытаний на короткое замыкание для трансформатора, который существенно отличается от предлагаемого устройства.
Различия могут касаться следующих параметров:
Номинальная мощность
Класс напряжения
Материал проводника
Конструкция обмотки
Напряжение короткого замыкания (в процентах)
Габариты катушки
Геометрия сердечника
Конструкция системы прессовки
Наличие отчета не подтверждает, что он относится именно к приобретенному трансформатору. Производитель должен обосновать техническую эквивалентность между испытанным образцом и предлагаемой конструкцией.

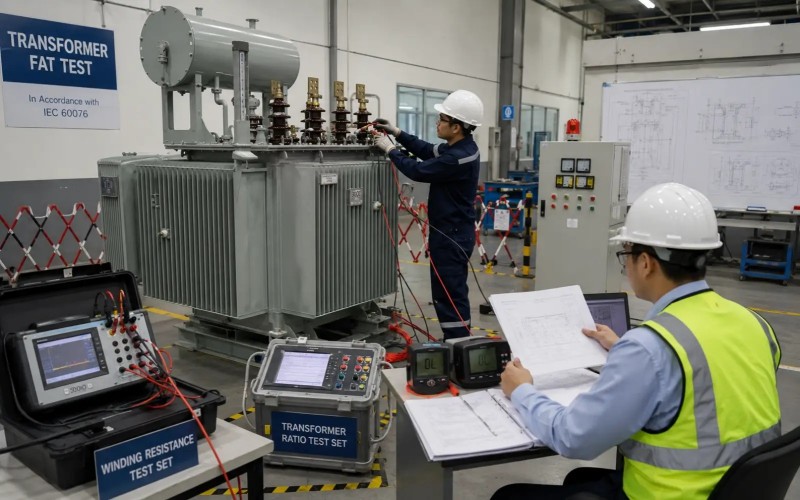

Подтверждение результатов заводских приемо-сдаточных испытаний (FAT) и стойкости к токам короткого замыкания
Стандартная процедура FAT обычно включает проверку следующих параметров:
Сопротивление обмоток
Коэффициент трансформации и сдвиг фаз
Группа соединения обмоток
Полное сопротивление короткого замыкания и потери нагрузки
Потери холостого хода и ток холостого хода
Испытания приложенным напряжением и индуктированным напряжением
Проверка давления в баке или контроль герметичности
Результаты испытаний изоляционного масла
Работоспособность индикаторов температуры, устройств контроля уровня масла и устройств сброса давления
Положения и работа устройства регулирования напряжения (переключателя ответвлений)
Соответствие паспортных данных утвержденным чертежам
Комплектность принадлежностей и запасных частей
В части подтверждения стойкости к токам короткого замыкания проверка документации должна также охватывать:
Соответствие измеренного полного сопротивления утвержденному значению и допустимым отклонениям
Наличие отчета с расчетами согласно стандарту IEC 60076-5
Техническую сопоставимость с аналогичным устройством, прошедшим испытания на стойкость к короткому замыканию
Полноту записей о затяжке обмоток и фиксации активной части
Соответствие выводов, дистанционных прокладок и крепежных элементов утвержденным чертежам
Фиксацию критических размеров обмоток и параметров их сжатия в процессе сборки
Для партии распределительных трансформаторов использование подтвержденных данных для всей серии (типоразмерного ряда) может быть более целесообразным, чем проведение испытаний на стойкость к короткому замыканию для каждого отдельного изделия.
Для ответственных подстанций или трансформаторов нестандартной конструкции может быть предусмотрено проведение натурных испытаний на стойкость к короткому замыканию в качестве специальных испытаний. Вопросы стоимости, доступности испытательной лаборатории и влияния на график работ следует согласовать до заключения контракта.

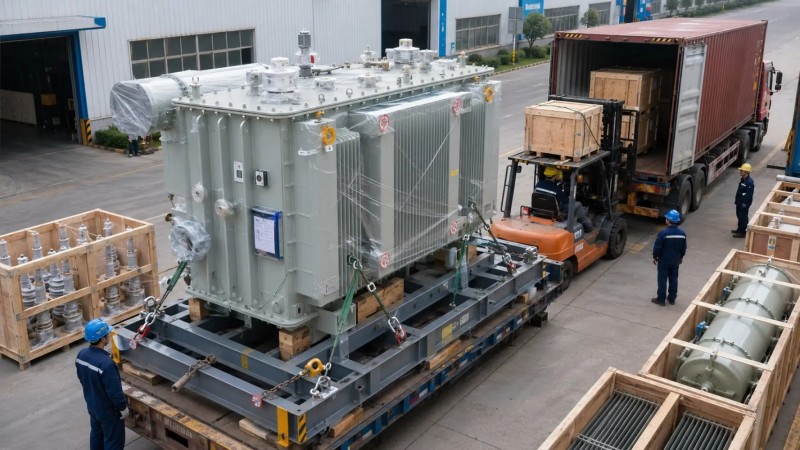

Экспортная упаковка, транспортировка и механическая целостность
Экспортированный Масляный трансформатор может проходить через:
Автомобильная перевозка от завода до порта
Портовые погрузочно-разгрузочные работы
Вибрация при морской транспортировке
Разгрузка в порту назначения
Транспортировка на большие расстояния внутри страны
Подъем и установка на объекте
Стойкость к токам короткого замыкания (КЗ) отчасти зависит от стабильности прессовки обмоток и надежности конструкции активной части. Сильные ударные нагрузки при транспортировке могут негативно сказаться на состоянии обмоток, прессующих конструкциях магнитопровода, выводах или внутренних элементах крепления.
В зависимости от габаритов трансформатора и условий транспортировки, план подготовки к отправке должен определять:
Транспортировку с полным заполнением маслом или с частичным сливом масла
Необходимость демонтажа и отдельной упаковки вводов
Необходимость демонтажа радиаторов и расширителей
Тип упаковки (деревянный ящик или стальной каркас)
Меры защиты от влаги и солевого тумана
Расположение точек строповки и маркировку центра тяжести
Использование регистраторов ударов или индикаторов наклона
Маркировку комплектующих и запасных частей
Водонепроницаемую упаковку для чертежей и упаковочных листов
Осмотр на объекте не должен ограничиваться лишь проверкой целостности лакокрасочного покрытия. Рекомендуется выполнить следующие проверки:
Визуальный осмотр и проверка на отсутствие утечек масла
Анализ данных регистраторов ударов
Проверку уровня масла и давления
Измерение сопротивления изоляции
Проверку коэффициента трансформации и группы соединения обмоток
Измерение сопротивления обмоток постоянному току
Анализ частотных характеристик (при необходимости)
Сравнение полученных данных с заводскими контрольными показателями
В случаях, когда трансформатор подвергся сильному ударному воздействию при транспортировке, или когда надежность системы имеет критическое значение, анализ частотных характеристик помогает выявить возможное смещение обмоток или магнитопровода.
Рекомендуемая формулировка для запроса предложений (RFQ)
Покупатель может включить в запрос следующее условие:
«Трансформатор должен быть спроектирован так, чтобы выдерживать термические и динамические воздействия внешних коротких замыканий в соответствии со стандартом IEC 60076-5. Изготовитель обязан учесть заданные параметры: уровень тока КЗ в системе, полное сопротивление трансформатора, длительность КЗ и время срабатывания релейной защиты. Для технического согласования должны быть представлены расчеты стойкости к токам КЗ и подтверждающие результаты испытаний».
В запросе предложений также следует указать:
Максимальную мощность КЗ в системе
Значение симметричного тока КЗ
Пиковый ток или отношение X/R системы
Время срабатывания основной и резервной защиты
Требуемое значение напряжения короткого замыкания (в процентах)
Номинальную стойкость к токам КЗ для распределительного устройства
Условия параллельной работы
Применяемую редакцию стандарта IEC
Требования к присутствию заказчика при заводских приемо-сдаточных испытаниях (FAT)
Это гораздо эффективнее, чем просто указать, что «трансформатор должен соответствовать стандартам IEC».
Часто задаваемые вопросы
1. Всегда ли более высокое сопротивление трансформатора означает лучшую устойчивость к короткому замыканию?
Нет. Более высокое сопротивление может уменьшить ток короткого замыкания на выходе, но устойчивость также зависит от геометрии обмоток, механической поддержки, расположения проводников, пикового тока и длительности короткого замыкания. Более высокое сопротивление также может увеличить падение напряжения на нагрузке.
2. Входит ли проверка на короткое замыкание в стандартные заводские приемочные испытания?
Обычно нет. Фактическая проверка на короткое замыкание — это специальная проверка, которая проводится не для каждого трансформатора. Стандартные испытания на импеданс, сопротивление, потери и диэлектрические свойства не заменяют ее.
3. Как покупатель может оценить отчет производителя о проверке на короткое замыкание?
Сравните номинальную мощность, класс напряжения, сопротивление, материал проводников, расположение обмоток и конструкцию зажима испытанного трансформатора с предлагаемым устройством. Различия в конструкции материалов требуют заявления о технической эквивалентности и подтверждающих расчетов.
4. Какую длительность короткого замыкания следует указывать?
Она должна основываться на времени отключения основной и резервной защиты фактической системы. Производитель не должен угадывать это значение.
5. Всегда ли медные обмотки прочнее алюминиевых во время короткого замыкания?
Не всегда. Свойства материала имеют значение, но размеры обмотки, форма проводника, механические опоры, давление зажима и расчетная плотность тока также определяют конечную выдерживаемую способность.
6. Зачем повторять измерения сопротивления обмотки или частотной характеристики после поставки?
Транспортировка на большие расстояния и многократные подъемы могут подвергать активную часть механическим ударам. Сравнение измерений на месте с заводскими базовыми данными может выявить проблемы с соединениями или возможное внутреннее перемещение.
Призыв к действию
При запросе коммерческого предложения на трансформатор с масляным охлаждением укажите номинальную мощность, напряжения высокого и низкого напряжения, частоту, векторную группу, характеристики нагрузки, высоту установки, температуру окружающей среды, требуемое сопротивление, ток короткого замыкания системы и время отключения защиты.
На основе однолинейной схемы проекта и данных об уровне повреждений технический анализ может включать в себя:
Соответствие импеданса трансформатора
Номинальные параметры короткого замыкания низковольтных распределительных устройств
Требования к параллельной работе
Документацию IEC 60076-5
Объем заводских приемочных испытаний и контрольные точки
Условия экспортной упаковки и транспортировки
Полная спецификация системы обычно позволяет сократить количество технических доработок более эффективно, чем многократное изменение мощности и импеданса трансформатора после этапа составления коммерческого предложения.
