Масляный трансформатор с гофрированным баком: конструкция, охлаждение и преимущества проекта
2026-06-13
Узнайте об устройстве и принципе работы масляных трансформаторов с гофрированным баком, включая конструкцию герметичного бака, систему охлаждения ONAN, экспортную упаковку, требования к заводским приемосдаточным испытаниям (FAT), соответствие стандарту IEC 60076 и риски при закупках для зарубежных энергетических проектов.
Когда зарубежные покупатели закупают напряжение 11 кВ,Масляные распределительные трансформаторы напряжением 22 кВ или 33 кВ, Часто встречаются два различных типа конструкции бака. В первом используются расширительный бак или внешние радиаторы. Во втором — гофрированные стенки, выполненные непосредственно на корпусе бака; такие устройства называют масляными трансформаторами с гофрированным баком.
С точки зрения инженера-конструктора, гофрированный бак — это не просто компактный корпус. Он одновременно решает ряд практических задач: компенсацию теплового расширения масла, отвод тепла, ограничение контакта масла с воздухом и упрощение технического обслуживания на объекте эксплуатации. Для систем электроснабжения промышленных предприятий, электрификации сельских районов, коммерческих зданий, солнечных электростанций и промышленных объектов среднего масштаба такая конструкция трансформатора часто оказывается наиболее практичным решением, особенно при выполнении экспортных заказов.
Почему в проектах распределительных трансформаторов используются баки гофрированного типа

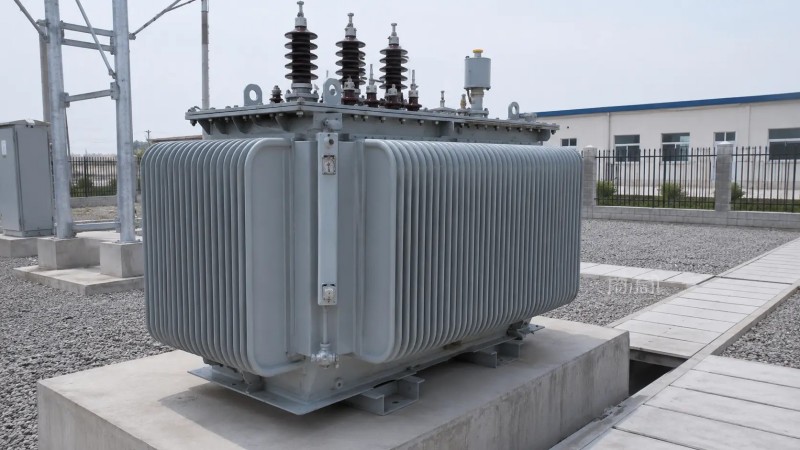

Трансформаторы с гофрированными баками широко применяются в качестве герметичных маслонаполненных распределительных трансформаторов. К числу наиболее распространенных номинальных мощностей относятся 100, 250, 500, 630, 800, 1000, 1250, 1600 и 2500 кВА. Распространенные классы напряжения включают 10 кВ, 11 кВ, 20 кВ, 22 кВ и 33 кВ, с низковольтными выходами, например, на 400 В, 415 В или 433 В.
Для подрядчиков (EPC) и руководителей энергетических проектов главным преимуществом является снижение затрат на техническое обслуживание. Многие трансформаторы устанавливаются на удаленных подстанциях, промышленных объектах, горнодобывающих предприятиях или в распределительных пунктах открытого типа. Персонал по техническому обслуживанию не всегда имеет возможность еженедельно проверять уровень масла, состояние воздухоосушителя или герметичность уплотнений. Герметичный гофрированный бак ограничивает контакт масла с наружным воздухом, что препятствует проникновению влаги и окислению масла.
Для специалистов по закупкам компактная конструкция также означает экономию на транспортных расходах. Отсутствие расширительного бака упрощает упаковку и погрузку трансформатора в контейнер, а также снижает риск повреждения оборудования при морской перевозке.
Конструкция бака: больше, чем просто иной внешний вид.

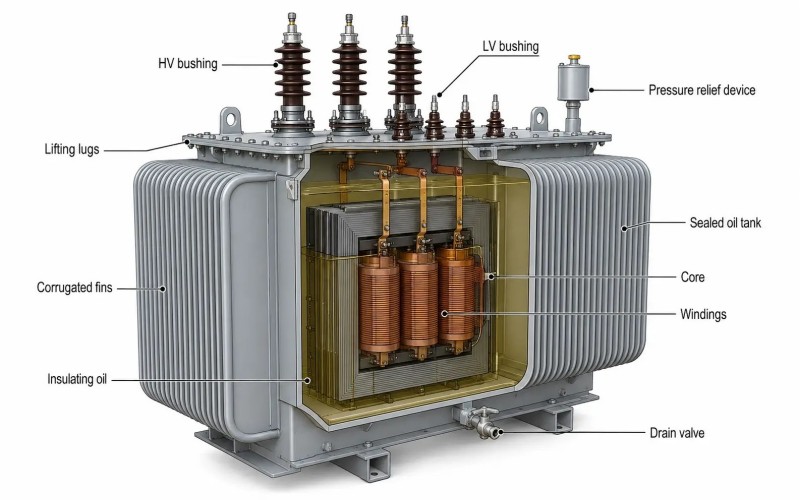

Гофрированный резервуар трансформатор Обычно конструкция включает основной бак, гофрированные ребра, крышку бака, сварные уплотнительные швы, подъемные проушины, устройство сброса давления, индикатор температуры масла и контактные выводы. Ключевой особенностью являются упругие стальные гофрированные ребра, установленные на стенках бака.
В процессе работы трансформатора потери в обмотках и сердечнике приводят к выделению тепла. Температура изоляционного масла повышается, и оно расширяется. В трансформаторах с расширителем изменение объема масла компенсируется самим расширителем. В трансформаторах с герметичным гофрированным баком гофрированные ребра слегка расширяются и сжимаются в зависимости от объема масла; при этом в нормальном режиме работы бак остается герметичным.
Хотя такая конструкция кажется простой, процесс ее производства требует строгого контроля. На долговечность оборудования влияют такие факторы, как толщина ребер, глубина их гофрирования, сплошность сварных швов, стойкость к вакууму, качество уплотнительных прокладок и адгезия лакокрасочного покрытия. Покупателю не следует оценивать такой трансформатор исключительно по номинальной мощности (кВА) и цене. Важное значение имеют испытания бака на герметичность и прочность под давлением, а также итоговый визуальный осмотр.
Принцип охлаждения с помощью гофрированных ребер

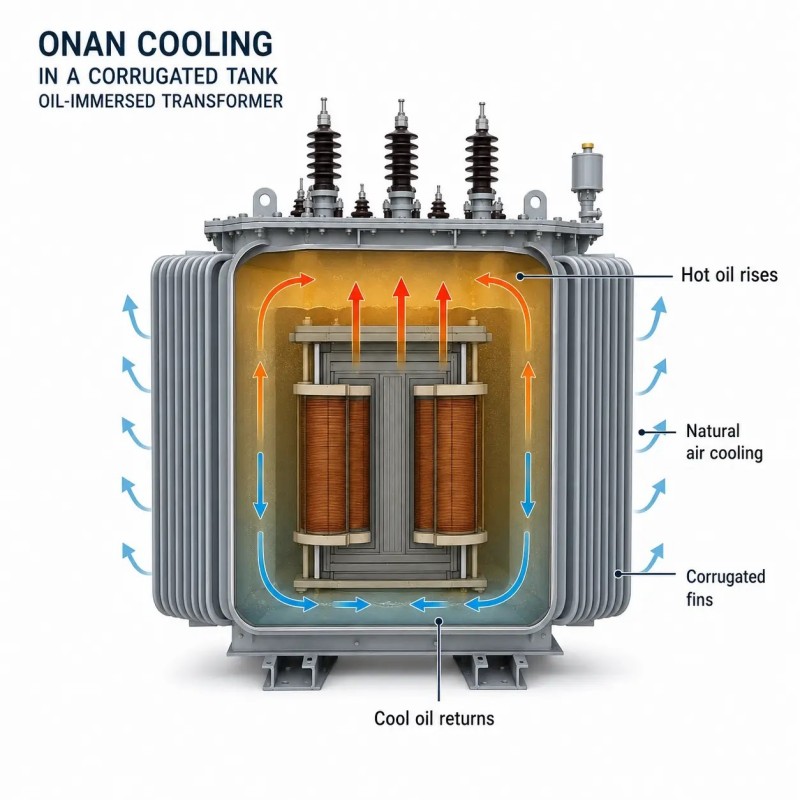

Гофрированный бак (наиболее распространенный тип) масляные трансформаторы Используется система охлаждения типа ONAN (естественная циркуляция масла и воздуха). Изоляционное масло циркулирует внутри бака естественным образом: нагретое масло поднимается вверх, более холодное опускается вниз, а тепло передается окружающему воздуху через стенки бака и гофрированные ребра.
Гофрированные ребра не обеспечивают принудительного охлаждения; их функция — увеличение площади теплообмена. Если для трансформатора той же мощности использовать бак с гладкими стенками, площади рассеивания тепла может оказаться недостаточно. Конструкция с гофрированными ребрами увеличивает площадь контакта металла с воздухом, что позволяет эффективнее отводить тепло от трансформатора.
На этапе проектирования производитель должен учитывать потери при нагрузке и на холостом ходу, температуру окружающей среды, высоту над уровнем моря, место установки и зазоры, необходимые для охлаждения. Для проектов в Африке или на Ближнем Востоке следует учитывать такие факторы, как высокая температура воздуха, интенсивное солнечное излучение и запыленность. В таких случаях перед расчетом стоимости заказчику необходимо предоставить данные о максимальной температуре окружающей среды, высоте установки, месте размещения оборудования и предполагаемом профиле нагрузки.

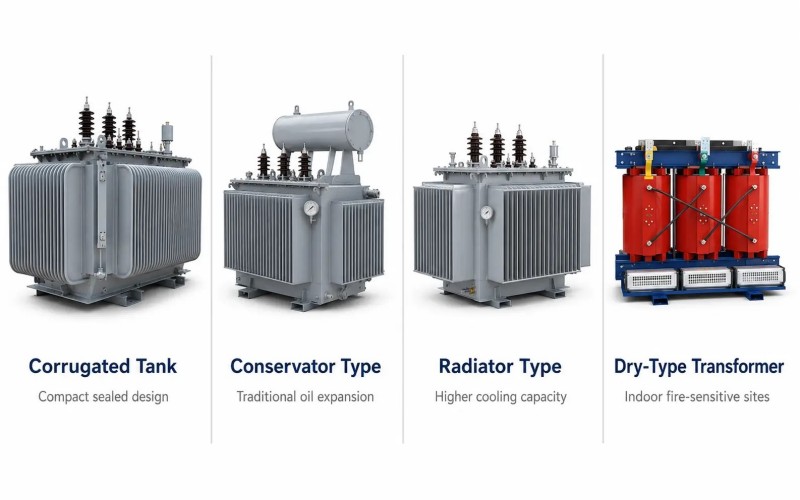

Сравнение с трансформаторами, оснащенными расширительным баком, радиаторами, а также с сухими трансформаторами
По сравнению с масляными трансформаторами, оснащенными расширительным баком, модели с гофрированным баком более компактны и требуют меньшего объема технического обслуживания. Они хорошо подходят для использования в качестве распределительных трансформаторов и на объектах без постоянного обслуживающего персонала.
По сравнению с масляными трансформаторами, использующими внешние радиаторы, конструкция с гофрированным баком обычно предпочтительнее для оборудования малой и средней мощности, где важна компактность. Внешние радиаторы обеспечивают более высокую эффективность охлаждения, что может быть целесообразно для трансформаторов большой мощности, оборудования с высокими показателями потерь или при эксплуатации в тяжелых режимах. Для проектов с мощностью свыше 2500 кВА, а также в условиях высокой температуры окружающей среды или постоянных высоких нагрузок, производитель может рекомендовать систему охлаждения с радиаторами вместо гофрированного бака.
По сравнению с сухими трансформаторами, масляные трансформаторы с гофрированным баком часто выигрывают за счет возможности установки на открытом воздухе, более низкой стоимости, а также устойчивости к перегрузкам и термической стабильности. Сухие трансформаторы чаще выбирают для установки внутри помещений, где действуют строгие требования пожарной безопасности и предусмотрена контролируемая вентиляция. Выбор конкретного типа оборудования должен основываться на месте установки, нормах пожарной безопасности, уровне влажности, удобстве доступа для обслуживания и общем бюджете проекта.
Типичные сценарии практического применения

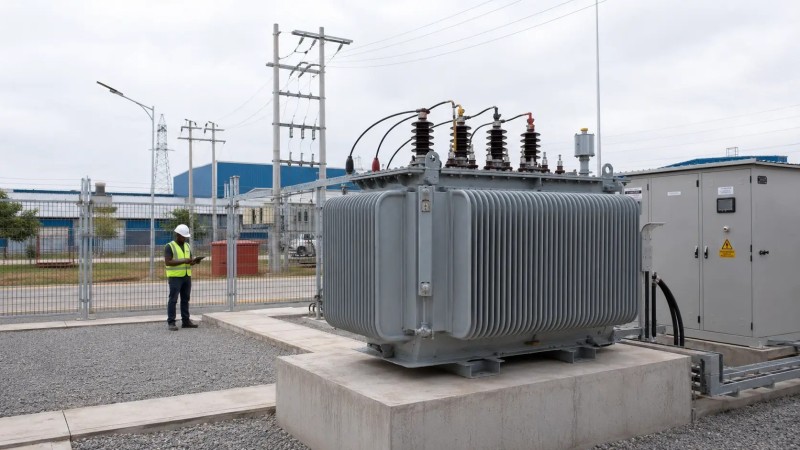

Один из распространенных сценариев — электрификация сельских районов и электроснабжение промышленных парков. В Африке, Юго-Восточной Азии и Южной Америке во многих проектах используются трансформаторы с гофрированным баком (мощностью от 100 до 1000 кВА и классами напряжения 11/0,4 кВ или 33/0,4 кВ). К числу потребителей относятся небольшие предприятия, насосные станции, коммерческие объекты и системы энергоснабжения населенных пунктов. Заказчики обычно уделяют особое внимание срокам поставки, низкому уровню потерь, простоте технического обслуживания и соответствию параметров напряжения.
Второй сценарий — распределение электроэнергии для собственных нужд на солнечных электростанциях или водоочистных сооружениях. Трансформатор обеспечивает питание систем мониторинга, насосов, освещения и вспомогательного оборудования. Конструкция с гофрированным баком занимает меньше места; такой трансформатор можно установить рядом с компактной подстанцией или на открытой площадке (фундаменте). При заказе оборудования для регионов с жарким климатом необходимо учитывать такие параметры, как температура окружающей среды, высота над уровнем моря, ориентация при установке и ожидаемый коэффициент нагрузки.
Третий сценарий — использование на объектах горнодобывающей промышленности или цементных заводах. Для таких объектов характерны запыленность, длительный режим работы и ограниченный доступ для технического обслуживания. Герметичная конструкция с гофрированным баком снижает риск попадания влаги и загрязнения масла. Заказчику также следует согласовать характеристики антикоррозийного покрытия, толщину слоя краски, защиту выводов и меры по обеспечению сохранности оборудования при транспортировке.
Риски при закупках для зарубежных заказчиков
Первый риск — неполная информация о параметрах напряжения. В некоторых запросах указывается лишь «трансформатор 11 кВ» без уточнения точных значений напряжения на сторонах ВН и НН, частоты или схемы заземления нейтрали. Для экспортных проектов несоответствие напряжения представляет собой более серьезную проблему, чем небольшая разница в цене, поскольку последующая доработка оборудования на объекте может потребовать значительных затрат.
Второй риск — отсутствие данных о диапазоне регулирования напряжения (диапазоне ответвлений). К стандартным диапазонам регулирования без возбуждения (ПБВ) относятся ±2×2,5%, ±5% или значения, специфичные для конкретного проекта. Если напряжение в местной сети нестабильно, перед подписанием контракта необходимо проверить соответствие диапазона регулирования условиям эксплуатации. При необходимости частой регулировки напряжения может потребоваться трансформатор с устройством регулирования под нагрузкой (РПН).
Третий риск — оценка качества бака исключительно по внешнему виду. Риск утечки масла зависит от качества сварных швов гофрированных ребер, точности гибки металла, наличия защиты при транспортировке и адгезии лакокрасочного покрытия. Предложения по очень низкой цене могут быть следствием экономии за счет использования более тонкой стали, менее надежной сварки, прокладок низкого качества или упрощенной обработки поверхностей.
Четвертый риск — отсутствие четкого определения условий эксплуатации. Высокая температура воздуха, большая высота над уровнем моря, соляной туман в прибрежных зонах, интенсивное солнечное излучение в пустыне и запыленность на горнодобывающих предприятиях могут потребовать изменения конструкции системы охлаждения и защиты трансформатора. Если в техническом соглашении указаны только мощность и напряжение, завод-изготовитель обычно проектирует оборудование исходя из стандартных условий, которые могут не соответствовать реальным условиям на объекте.
Опыт экспортной поставки, упаковки и транспортировки

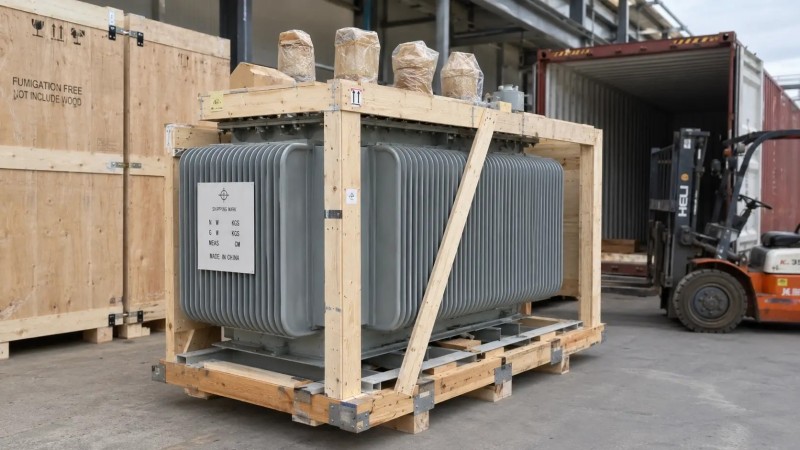

При экспорте продукции с китайского трансформаторного завода упаковка должна обеспечивать защиту гофрированных ребер, вводов, термометра, сливного клапана и клеммной коробки. Гофрированные ребра компенсируют расширение масла в процессе эксплуатации, но могут быть повреждены при ударе вилочным погрузчиком, неправильном подъеме или сдавливании внутри контейнера.
Для экспорта обычно используются деревянные ящики (не требующие фумигации) или комбинированная упаковка из стали и дерева. Применяются поддоны с усиленным основанием, а стенки бака могут защищаться внешними каркасами. Вводы, измерительные приборы и комплектующие фиксируются отдельно. Если трансформатор отгружается с маслом, перед погрузкой необходимо проверить состояние сливного клапана, устройства сброса давления и всех уплотнений.
Морская перевозка также требует защиты от влаги и коррозии, а также наличия полного комплекта документации. Заказчикам обычно требуются упаковочный лист, коммерческий инвойс, протокол испытаний, данные заводской таблички, схема электрических соединений, габаритный чертеж и документы на масло (если это предусмотрено требованиями страны назначения). Таможенные органы могут проверять маркировку деревянной упаковки, документы о происхождении товара и соответствие электротехническим стандартам.
Требования к заводским приемочным испытаниям (FAT) и приемо-сдаточным испытаниям
Перед отгрузкой зарубежные заказчики часто запрашивают проведение заводских приемочных испытаний (FAT) или отчет о результатах приемо-сдаточных испытаний. Для масляных трансформаторов с гофрированным баком стандартный перечень испытаний обычно включает: измерение сопротивления обмоток; проверку коэффициента трансформации и группы соединения обмоток; измерение полного сопротивления короткого замыкания и потерь нагрузки; измерение потерь и тока холостого хода; проверку сопротивления изоляции; испытание изоляции приложенным напряжением промышленной частоты; испытание изоляции индуктированным напряжением; проверку герметичности бака и внешний осмотр.
Если проект реализуется в соответствии со стандартом IEC 60076, в контракте или техническом соглашении должны быть четко определены: применяемый стандарт, перечень испытаний, предельные значения потерь, требования к превышению температуры, способ охлаждения, допуски на полное сопротивление и перечень комплектующих. Для подрядчиков EPC-проектов отчет об испытаниях — это не просто внутренний документ завода; он может потребоваться для предоставления заказчику, рассмотрения консультантом и включения в документацию по вводу оборудования в эксплуатацию.
Также распространена практика проведения FAT дистанционно (по видеосвязи). Заказчик может попросить завод продемонстрировать заводскую табличку, испытательное оборудование, схему подключения и ключевые показания приборов в ходе испытаний. При выполнении серийных заказов покупателю следует проверять не только отчет об испытаниях, но и габаритные размеры, комплектность поставки и состояние упаковки.
Техническая информация, необходимая для подготовки коммерческого предложения
Для подготовки точного коммерческого предложения заказчику необходимо предоставить следующие данные: номинальная мощность, напряжение обмоток ВН и НН, частота, количество фаз, группа соединения обмоток, полное сопротивление, диапазон регулирования напряжения (ПБВ), способ охлаждения, условия установки, температура окружающей среды, высота над уровнем моря, требования к защите, материал обмоток (медь или алюминий), требования к потерям, применяемые стандарты, комплектующие, способ упаковки и порт назначения.
Если заказчик не уверен в параметрах местного напряжения, рекомендуется указать страну реализации проекта, сферу применения, напряжение существующей сети, напряжение оборудования нагрузки, а также предоставить фотографии площадки установки. Завод может предложить предварительную конфигурацию, однако окончательные параметры должны соответствовать электротехническим чертежам проекта или техническим требованиям заказчика.
Часто задаваемые вопросы
В. Всегда ли трансформатор с гофрированным баком является герметичным?
Большинство распределительных трансформаторов с гофрированным баком полностью герметичны. Гофрированные стенки компенсируют изменение объема масла при колебаниях температуры. Окончательную конструкцию следует уточнять у производителя и сверять со спецификацией проекта.
В. Какой диапазон мощности подходит для трансформаторов с гофрированным баком?
Для распределительных трансформаторов типичный диапазон составляет от 100 до 2500 кВА. При более высокой мощности, повышенной температуре окружающей среды или длительных высоких нагрузках могут потребоваться внешние радиаторы или иная система охлаждения.
В. Существует ли повышенный риск утечки у гофрированного бака?
Риск утечки зависит от качества сварки, конструкции уплотнений, толщины стали и результатов заводских испытаний. Правильно изготовленный и испытанный гофрированный бак обеспечивает надежную работу. Изделия по подозрительно низкой цене требуют тщательной проверки.
В. Какие документы необходимы для экспортных проектов?
Типовой комплект документов включает протокол приемо-сдаточных испытаний, паспортные данные, габаритный чертеж, схему соединений, упаковочный лист и коммерческий инвойс. Для EPC-проектов также могут потребоваться протоколы заводских приемочных испытаний (FAT), декларация соответствия стандартам IEC и документация на материалы.
В. Можно ли поставить масляный трансформатор с гофрированным баком для стран с частотой сети 60 Гц?
Да, возможно изготовление по индивидуальному заказу. Частоту необходимо указывать в запросе. Нельзя взаимозаменять конструкции для 50 Гц и 60 Гц без технического подтверждения, так как частота влияет на конструкцию магнитопровода, потери, превышение температуры и рабочие характеристики.
Призыв к действию
Если для вашего проекта требуется масляный трансформатор с гофрированным баком на напряжение 11, 22 или 33 кВ, пожалуйста, сообщите номинальную мощность, уровни напряжения ВН/НН, частоту, группу соединения обмоток, условия установки и порт назначения. Мы подготовим техническое предложение, габаритный чертеж, данные о потерях, организуем проведение заводских испытаний (FAT) и предложим решение по экспортной упаковке в соответствии с требованиями стандарта IEC 60076.
