Масляный трансформатор для электростанции: критерии выбора для обеспечения стабильной работы
2026-06-15
Узнайте, как выбирать маслопогружные трансформаторы для электростанций, включая согласование напряжения, импеданс, охлаждение, IEC 60076, заводские приемочные испытания, плановые проверки, упаковку и риски при экспортной поставке.
Для проекта электростанции Масляный трансформатор Трансформатор — это не просто очередная позиция в закупочной ведомости с указанием цены. Это важный элемент, от которого зависит эксплуатационная надежность предприятия. Неверное соотношение напряжений, неподходящее значение полного сопротивления (импеданса), недостаточный запас по охлаждению или нечетко определенный объем заводских приемосдаточных испытаний (FAT) могут обернуться проблемами на объекте уже после размещения заказа.
Зарубежные заказчики, приобретающие китайские трансформаторы, как правило, задают одни и те же вопросы. Совместима ли сторона высокого напряжения с местной энергосетью? Подходит ли сторона низкого напряжения для питания собственных нужд? Согласуется ли полное сопротивление короткого замыкания с системой релейной защиты? Может ли завод провести испытания (FAT) в соответствии со стандартом IEC 60076? Будут ли радиаторы, вводы, контрольно-измерительные приборы и шкаф управления доставлены в исправном состоянии?
Эта статья написана консультантом по экспорту трансформаторного оборудования. Она предназначена для EPC-подрядчиков, инженеров-электриков, менеджеров по закупкам, руководителей энергетических проектов и владельцев промышленных предприятий, которым перед отправкой запроса на поставку требуется практическое руководство по выбору оборудования.
В проектах электростанций стабильность является реальной целью закупки.
В стандартном промышленном проекте основное внимание может уделяться цене закупки и срокам поставки. В проекте электростанции требуется более строгий подход. Главные повышающие трансформаторы, трансформаторы питания подстанции, вспомогательные трансформаторы, резервные трансформаторы и трансформаторы питания возбуждения обеспечивают непрерывную работу.
Например, на газовой электростанции трансформатор питания подстанции может обеспечивать питание насосов охлаждающей воды, систем смазки, шкафов управления, освещения и вспомогательных двигателей. Если тепловая конструкция слабая, высокая температура окружающей среды и длительная работа под полной нагрузкой могут ускорить старение изоляции. Сначала это может проявиться как температурная тревога. Позже это может перерасти в незапланированное отключение.
На солнечной электростанции, биомассовой электростанции или небольшой тепловой электростанции повышающий трансформаторНеобходимо подключить выходной сигнал генерирующей установки к уровню напряжения сети. Если коэффициент трансформации, диапазон отводов, векторная группа или сопротивление короткого замыкания не соответствуют требованиям подключения к сети, трансформатор может быть физически установлен, но при этом не пройти процедуру ввода в эксплуатацию.
Распространенные области применения маслопогружных трансформаторов
ионы на электростанциях
Трансформаторы электростанций не используются в какой-то одной конкретной позиции. Для каждого места установки существуют свои инженерные приоритеты.

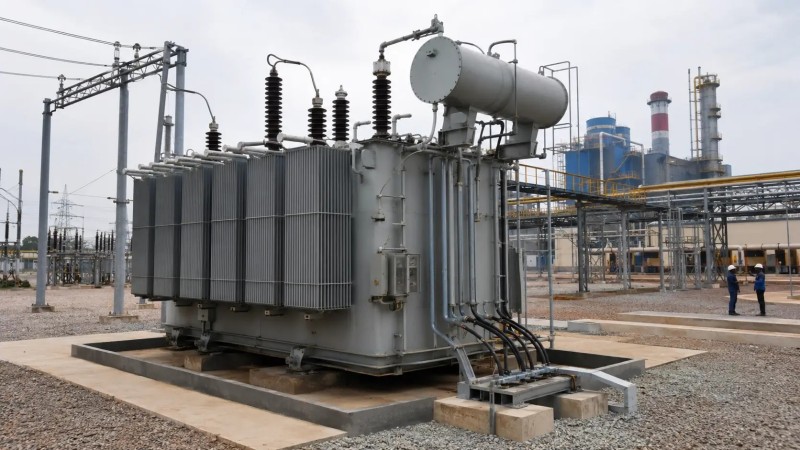

Повышающий трансформатор генератора
На электростанциях, работающих на угле, газе, гидроресурсах или биомассе, выходное напряжение генератора может составлять 6,3 кВ, 10,5 кВ, 11 кВ или 13,8 кВ. Трансформатор может повышать это напряжение до 33 кВ, 66 кВ, 110 кВ или другого уровня, принятого в энергосети. При выборе оборудования для этой задачи заказчику следует учитывать запас по мощности, способ охлаждения, напряжение короткого замыкания (импеданс), уровень изоляции, характеристики вводов, контроль частичных разрядов и интерфейс систем защиты.
Масляный трансформатор собственных нужд
Трансформаторы собственных нужд обеспечивают питание насосов, электродвигателей, распределительных устройств, диспетчерских пунктов, систем пожаротушения, воздушных компрессоров и систем освещения. Типичные конфигурации включают соотношения напряжений 11 кВ/0,4 кВ, 10 кВ/0,4 кВ, 33 кВ/0,415 кВ или иные параметры, определяемые проектом. К таким трансформаторам предъявляются требования по стабильности выходного низкого напряжения, низкому уровню потерь, достаточной перегрузочной способности, приемлемому уровню шума и удобству технического обслуживания.
Трансформатор резервного или аварийного питания
На некоторых электростанциях используются резервные трансформаторы для пуска, питания во время плановых остановов на техническое обслуживание или для переключения на вспомогательный источник энергии. Перед покупкой необходимо проверить совместимость трансформатора с имеющимися распределительными устройствами, схемой ошиновки, релейной защитой, системой заземления и способом оконцевания кабелей. Низкая цена трансформатора может потерять свою привлекательность, если впоследствии на объекте потребуется переделывать электротехническое помещение или кабельную систему.
Указания только мощности (кВА) и напряжения недостаточно для запроса оборудования для электростанции
Многие запросы начинаются с краткой формулировки, например: «масляный трансформатор 1600 кВА, 11/0,4 кВ». Этого достаточно для получения предварительного ценового предложения, но недостаточно для окончательного технического выбора в рамках проекта электростанции.
Грамотно составленный запрос должен содержать данные о номинальной мощности (например, 1250 кВА, 1600 кВА, 2500 кВА, 5000 кВА или выше). Также необходимо указать номинальные напряжения сторон ВН и НН, частоту, схему и группу соединения обмоток, напряжение короткого замыкания, тип устройства регулирования напряжения (РПН или ПБВ) и диапазон регулирования, способ охлаждения, температуру окружающей среды, высоту установки над уровнем моря, место монтажа, требования к корпусу, защиту от коррозии и применимые стандарты. Обсуждение обычно начинается с параметров мощности и напряжения. Затем инженеру-электрику необходимо уточнить такие характеристики, как полное сопротивление, схема и группа соединения обмоток, диапазон регулирования напряжения (ответвления), способ охлаждения, уровень изоляции и условия эксплуатации на объекте. Без этих данных китайский завод сможет рассчитать стоимость только для стандартного исполнения; после уточнения технических деталей цена может измениться.
Несоответствие параметров напряжения — одна из самых распространенных ошибок при экспорте.Системы напряжения различаются в зависимости от страны и проекта. Китайский завод может выпускать низковольтные трансформаторы на 0,4 кВ, тогда как для зарубежного предприятия могут потребоваться трансформаторы на 400, 415, 433 или 480 В. Системы среднего напряжения могут включать в себя 10 кВ, 11 кВ, 13,8 кВ, 20 кВ, 22 кВ или 33 кВ.
Промышленной электростанции (работающей на собственные нужды) в Африке может потребоваться подключение к сети напряжением 33 кВ при одновременном питании вспомогательного оборудования внутри станции напряжением 415 В. Если в закупочной документации указан лишь «трансформатор 33 кВ» без уточнения параметров низкого напряжения, способа заземления и группы соединения обмоток, поставленное оборудование может оказаться несовместимым с низковольтным распределительным устройством.
Еще одной распространенной проблемой является диапазон регулирования напряжения (диапазон ответвлений). В странах с нестабильным напряжением в сети заказчику может потребоваться более широкий диапазон регулирования или устройство регулирования напряжения под нагрузкой (РПН). Стандартного переключателя ответвлений без возбуждения (ПБВ) с диапазоном ±2×2,5% может оказаться недостаточно, если трансформатор должен обеспечивать регулирование напряжения в процессе эксплуатации.
Масляные и сухие трансформаторы в проектах электростанций
Не каждый трансформатор на электростанции обязательно должен быть масляным. Выбор зависит от места установки, профиля нагрузки, требований пожарной безопасности и условий технического обслуживания.
Масляные трансформаторы обычно лучше подходят для наружной установки, работы с высокой мощностью, непрерывной нагрузки, повышающего режима и условий, требующих интенсивного отвода тепла. Они часто используются в качестве повышающих трансформаторов генератора, трансформаторов собственных нужд, резервных трансформаторов и распределительных трансформаторов для наружной установки.
Сухие трансформаторы часто применяются внутри зданий управления, электротехнических помещений, административно-бытовых корпусов, вспомогательных зон центров обработки данных или в местах с жесткими требованиями пожарной безопасности. В них не используется изоляционное масло, что упрощает решение некоторых вопросов пожарной безопасности. При высокой мощности, эксплуатации в условиях жаркого климата, сильной запыленности или длительной работе с полной нагрузкой необходимо тщательно проверять параметры превышения температуры, вентиляции и степень защиты корпуса.
Для наружных повышающих трансформаторов или основных распределительных устройств собственных нужд масляный трансформатор обычно является более надежным техническим решением. Для внутреннего распределения электроэнергии низкого напряжения можно рассмотреть вариант использования сухого трансформатора. Решение не должно основываться только на критериях «безопасности» или «дешевизны». Необходимо комплексно оценивать мощность, место установки, нормы пожарной безопасности, вентиляцию, возможности технического обслуживания и стоимость жизненного цикла.
Риски при закупках: низкая цена может означать отсутствие критически важных компонентов
При закупках оборудования для электростанций предложение с низкой ценой на масляный трансформатор следует анализировать постатейно. Иногда низкая стоимость обусловлена тем, что в предложение не включена комплектация, требуемая проектом.
К числу распространенных рисков относятся: недостаточная мощность радиаторов, неподходящее сопротивление короткого замыкания, недостаточная длина пути утечки по изоляции вводов (непригодная для влажных или прибрежных районов), отсутствие необходимых принадлежностей, некачественное антикоррозийное покрытие, неопределенный объем заводских приемо-сдаточных испытаний (FAT) и упрощенная упаковка, не рассчитанная на длительную морскую транспортировку.

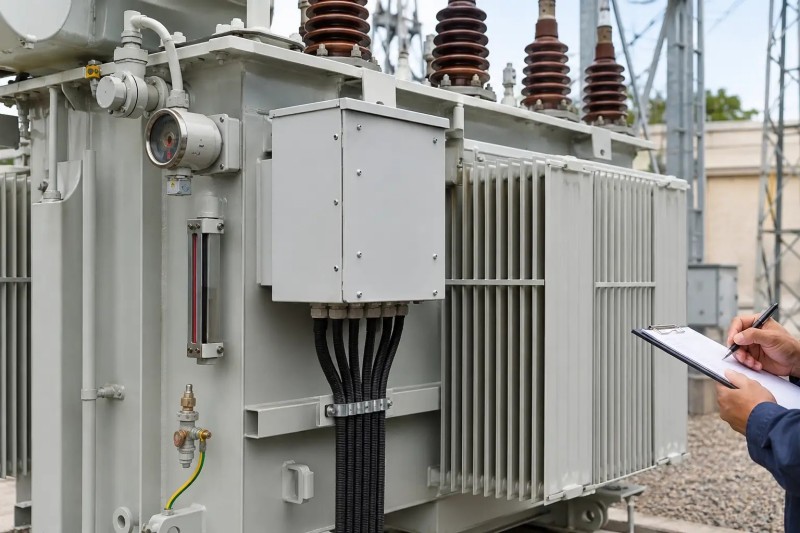

Также следует проверять комплектность поставки. Трансформатору электростанции могут потребоваться: указатель уровня масла, термометр, устройство сброса давления, газовое реле (для конструкций с расширительным баком), сливной клапан, рым-болты для подъема, зажимы заземления, шкаф управления, шкаф зажимов и запасные прокладки. Если эти элементы не указаны в спецификации, они могут отсутствовать в поставке.
Для EPC-подрядчиков и менеджеров по закупкам главный риск заключается не в необходимости заплатить чуть более высокую цену. Гораздо опаснее получить трансформатор, который не пройдет приемо-сдаточные испытания на объекте, потребует доработки или приведет к задержке ввода в эксплуатацию. Полное техническое сравнение гораздо полезнее, чем сопоставление только цены на условиях FOB. Перечень заводских приемо-сдаточных испытаний (FAT) и стандартных испытаний должен быть согласован до начала производства.

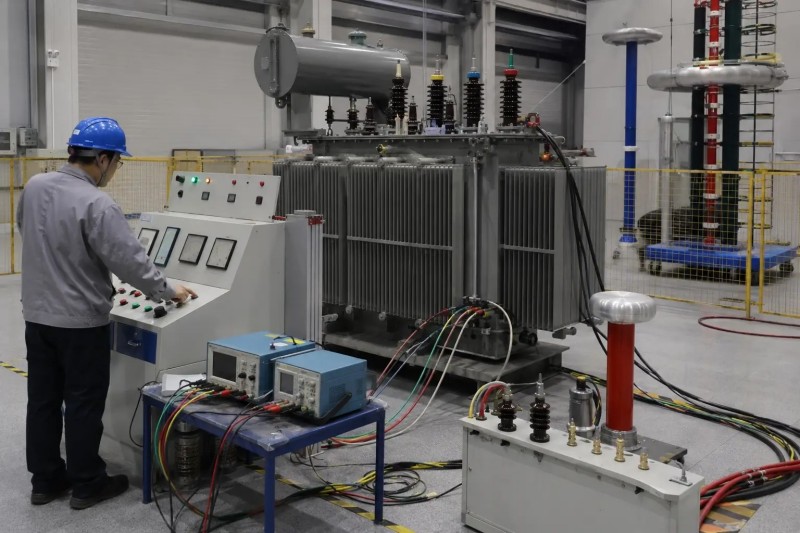

Масляные трансформаторы для электростанций обычно испытываются в соответствии со стандартом IEC 60076 и техническими требованиями проекта. Стандартные испытания обычно включают: измерение сопротивления обмоток; проверку коэффициента трансформации и группы соединения обмоток; измерение полного сопротивления короткого замыкания и потерь нагрузки; измерение потерь и тока холостого хода; испытание изоляции повышенным напряжением промышленной частоты (внешним и индуктированным); измерение сопротивления изоляции; анализ трансформаторного масла; проверку на герметичность (или испытание давлением); а также проверку работоспособности вспомогательного оборудования.
В рамках проекта для электростанции процедура FAT не должна сводиться лишь к получению протокола испытаний с печатью. Завод-изготовитель обязан предоставить план контроля и испытаний (ITP) до начала производства или до проведения FAT. В этом плане должны быть определены виды испытаний, критерии приемки, контрольные точки (этапы, требующие присутствия заказчика), формат отчетности и перечень предоставляемой документации.
Зарубежные заказчики часто интересуются, может ли китайский завод обеспечить проведение испытаний по стандартам IEC, предоставить протоколы испытаний на английском языке, а также фотографии заводской таблички, клеммных коробок, комплектующих, упаковки и видеоотчет об осмотре. Эти требования следует зафиксировать в контракте до начала производства.

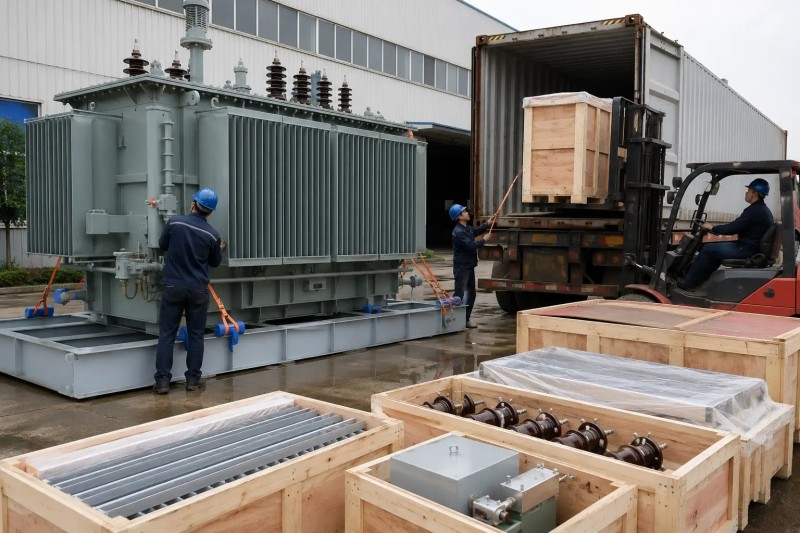

Экспортная поставка: упаковка и транспортировка влияют на надежность оборудования при эксплуатации.
Трансформаторы для электростанций могут отличаться значительным весом и габаритами, а также требовать бережного обращения. Для крупногабаритных изделий может потребоваться отдельная упаковка радиаторов, расширительного бака, вводов, вентиляторов, шкафа управления и прочих комплектующих. План транспортировки может предусматривать использование стандартных контейнеров, контейнеров-платформ (flat rack), перевозку генеральных грузов (breakbulk) или автоперевозку с учетом ограничений по высоте и весу.
Перед отгрузкой завод и покупатель должны согласовать состояние трансформатора при транспортировке: с полным заполнением маслом, с частичным заполнением или со снятыми комплектующими. В упаковочном листе должно быть четко указано содержимое каждого ящика с комплектующими. На деревянную упаковку может потребоваться нанесение маркировки о прохождении фумигации. Вводы, измерительные приборы и шкафы управления требуют защиты от ударов. Окрашенные поверхности нуждаются в защите от воздействия морской влаги. Покупателю также могут потребоваться коммерческий инвойс, упаковочный лист, сертификат происхождения, протокол испытаний, чертежи и другие таможенные документы.
На практике многие проблемы при монтаже возникают не из-за конструктивных особенностей трансформатора, а из-за недочетов в логистике. Ненадежная защита вводов или углов радиаторов, отсыревшая упаковка шкафа управления или нечеткая маркировка комплектующих могут замедлить процесс монтажа. При реализации проекта для электростанции вопросы упаковки следует рассматривать на этапе технического согласования, а не после того, как оборудование уже изготовлено.
Рекомендуемая информация для запроса
Чтобы получить точное коммерческое предложение от китайского производителя трансформаторов, покупателю следует подготовить следующие данные: однолинейная схема или схема электроснабжения, номинальная мощность, количество, уровни напряжения ВН и НН, частота, группа соединения обмоток, требования к напряжению короткого замыкания (импедансу), тип устройства регулирования напряжения (РПН или ПБВ), диапазон регулирования, способ охлаждения, температура окружающей среды, высота установки над уровнем моря, условия монтажа, требования к корпусу и антикоррозийной защите, допустимый уровень шума, требования к превышению температуры, соответствие стандартам IEC или спецификациям заказчика, требования к заводским приемосдаточным испытаниям (FAT), порт назначения и перечень запасных частей.
При наличии полных данных предложенная цена будет максимально приближена к окончательной договорной стоимости. Если данных недостаточно, первоначальная цена будет носить лишь ориентировочный (бюджетный) характер.
Часто задаваемые вопросы
Вопрос: Какие номинальные напряжения характерны для масляных трансформаторов на электростанциях?
Распространенные комбинации: 10 кВ/0,4 кВ, 11 кВ/0,415 кВ, 33 кВ/0,4 кВ, 10,5 кВ/33 кВ, а также параметры, специфичные для конкретного проекта. Окончательное соотношение напряжений должно соответствовать выходным параметрам генератора, напряжению подключения к сети и нагрузкам собственных нужд станции.
Вопрос: Требуется ли установка устройства регулирования напряжения под нагрузкой (РПН) на каждом трансформаторе электростанции?
Нет. Если напряжение в сети стабильно, а профиль нагрузки несложный, может быть достаточно устройства переключения ответвлений без возбуждения (ПБВ). Если же в процессе эксплуатации требуется регулирование напряжения, следует рассмотреть возможность установки РПН.
Вопрос: Могут ли китайские заводы проводить заводские приемосдаточные испытания (FAT) в соответствии со стандартом IEC 60076?
Ориентированные на экспорт производители, как правило, могут проводить как плановые испытания, так и приемосдаточные испытания (FAT) в соответствии со стандартом IEC 60076 и техническими требованиями заказчика. При предварительном согласовании до подтверждения заказа возможно предоставление протоколов испытаний на английском языке, а также фото- и видеоматериалов процесса контроля.
Вопрос: Что необходимо проверить перед отправкой масляного трансформатора за рубеж?
Следует проверить транспортные габариты, вес, состояние заполнения маслом, наличие съемных комплектующих, качество деревянной упаковки, защиту от влаги, ударов и коррозии, а также наличие упаковочного листа, чертежей, протоколов испытаний и таможенной документации.
Вопрос: Можно ли запросить коммерческое предложение, указав только мощность и напряжение?
Да, но такое предложение будет носить предварительный (бюджетный) характер. Для окончательного оформления закупки заводу потребуются данные о напряжении короткого замыкания, группе соединения обмоток, диапазоне регулирования напряжения, способе охлаждения, комплектации, условиях на объекте и требованиях к испытаниям (FAT). Призыв к действию
Если вы подбираете масляные трансформаторы для электростанции, автономного энергоузла, солнечной или биомассовой электростанции либо для системы собственных нужд, направьте нам следующие данные: однолинейную схему, мощность, напряжение, частоту, группу соединения обмоток, полное сопротивление (импеданс), диапазон регулирования напряжения, условия установки и порт назначения. Мы подготовим техническое предложение, спецификацию с ценами, габаритный чертеж, план заводских приемосдаточных испытаний (FAT) и рекомендации по экспортной упаковке с учетом требований стандарта IEC и нашего практического опыта поставок.
