Трехмерный трансформатор с обмоткой сердечника и масляным охлаждением: чем он отличается?
2026-06-22
Узнайте, чем трансформатор с трехмерной обмоткой сердечника и масляным охлаждением отличается от обычного трансформатора с ламинированным сердечником, включая потери холостого хода, шум, согласование напряжения, заводские приемочные испытания, требования IEC, экспортную упаковку и риски при закупке.
Когда зарубежный покупатель спрашивает о трансформаторе с трехмерной обмоткой сердечника и масляным охлаждением , на самом деле вопрос обычно не в названии продукта. Покупатель хочет знать, может ли такая конструкция снизить эксплуатационные расходы, повысить стабильность или оправдать более высокую цену покупки.
С точки зрения конструкции трансформатора , разница начинается внутри сердечника. Конструкция бака, радиатора, расширительного бака и комплектующих может показаться знакомой, но магнитная цепь организована иначе, чем в обычном трансформаторе с многослойным сердечником.
Для подрядчиков, занимающихся проектированием, закупками и строительством (EPC), инженеров-электриков, менеджеров по закупкам и владельцев промышленных предприятий решение должно основываться на профиле нагрузки, системе напряжения, требованиях к потерям, документации по заводским приемочным испытаниям (FAT), условиях поставки и долгосрочных эксплуатационных расходах.

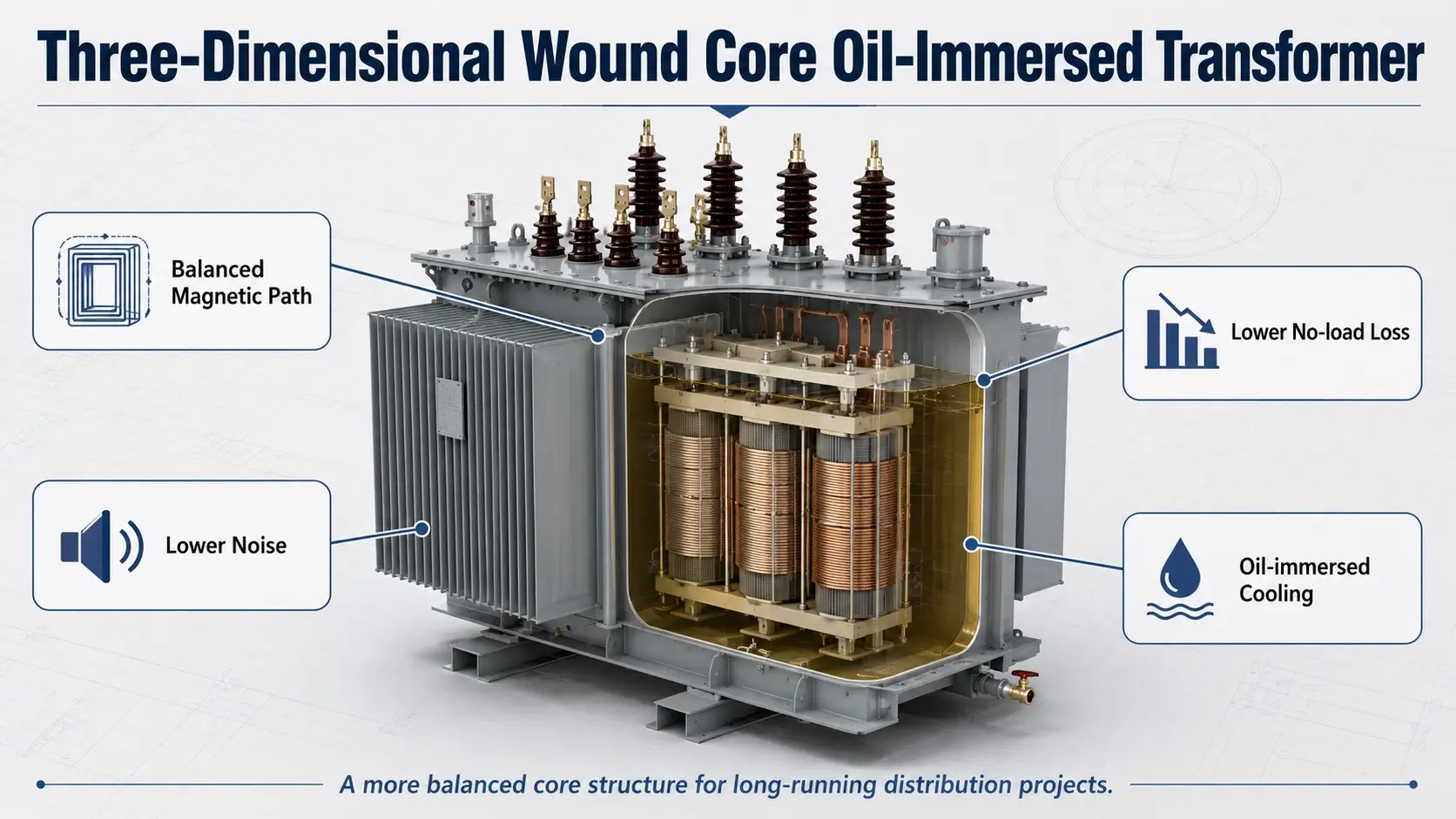

Чем отличается внутреннее устройство трансформатора?

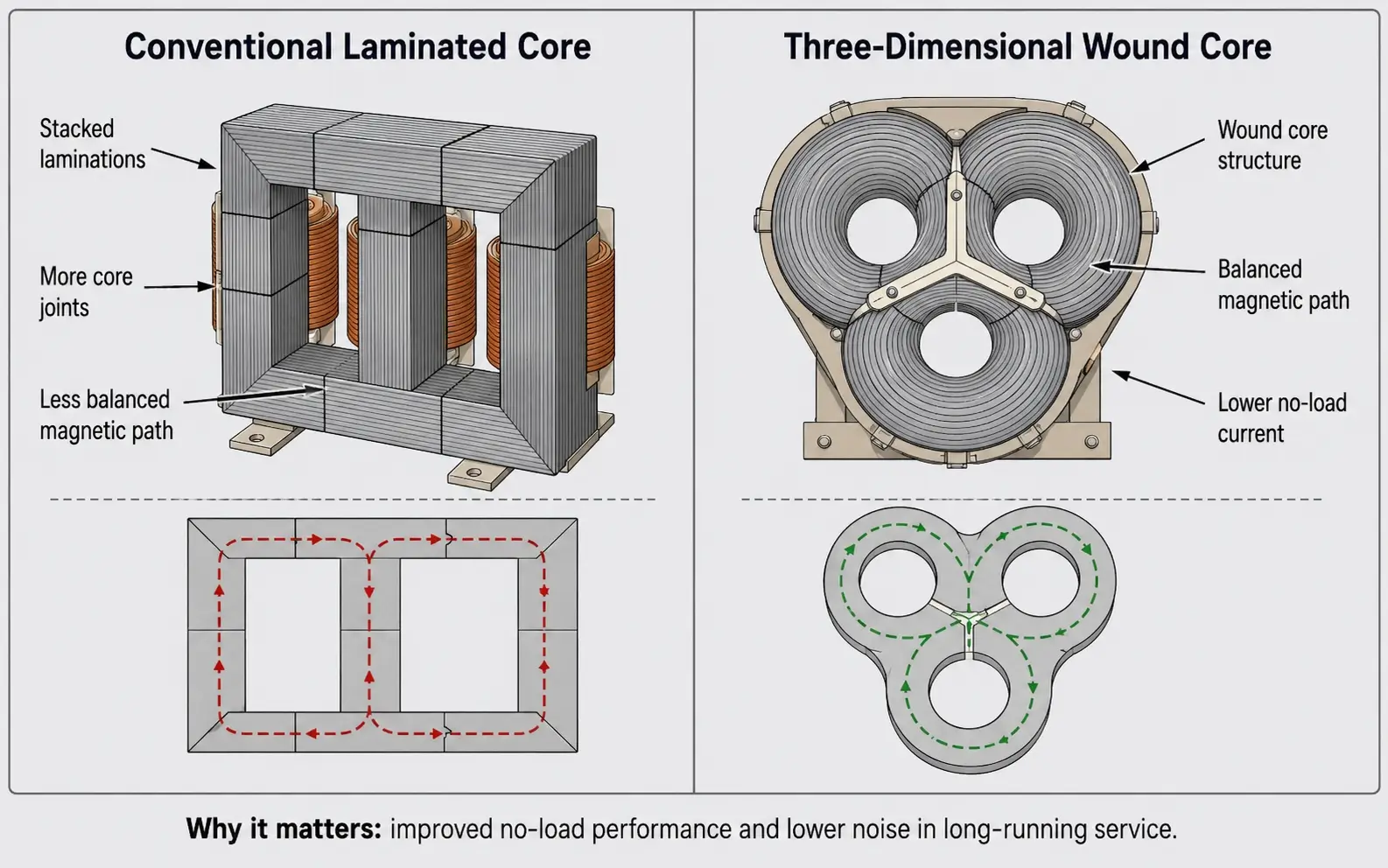

В обычных распределительных трансформаторах с масляным охлаждением обычно используется многослойный сердечник. В трансформаторах с масляным охлаждением и трехмерной намоткой сердечника используется структура сердечника с намоткой, расположенная в более сбалансированной трехфазной магнитной цепи.
Практическое различие не является чисто косметическим. Оно влияет на то, как магнитный поток проходит через сердечник, какой ток возбуждения требуется и как трансформатор ведет себя в течение длительных часов работы под напряжением.
Основные инженерные различия заключаются в следующем:
Магнитный путь становится более сбалансированным между тремя фазами.
Соединения сердечников и локальное магнитное сопротивление могут быть уменьшены.
Производительность в режиме холостого хода становится одним из главных преимуществ.
Шумоподавление обычно лучше, чем у стандартной конструкции с многослойными сердечниками аналогичной мощности.
Именно поэтому этот продукт часто рассматривается для распределения электроэнергии в промышленности, коммерческих зданиях, коммунальном хозяйстве, модернизации сельских сетей, вспомогательных распределительных сетей для центров обработки данных и долгосрочных коммунальных проектах.
Преимущество заключается не в большей производительности, а в более низких затратах на работу в режиме холостого хода.
Распространенное заблуждение заключается в том, что трансформатор с трехмерной обмоткой сердечника рассматривают как трансформатор большей мощности . Это неправильная логика закупок.
Главным преимуществом обычно является снижение потерь холостого хода, уменьшение тока холостого хода и улучшение шумовых характеристик. Эти факторы важны, когда трансформатор находится под напряжением в течение многих часов, даже если фактическая нагрузка не всегда высока.
Например, трансформатор мощностью 1000 кВА на заводе может работать с высокой нагрузкой в производственные часы, а затем снижать нагрузку на ночь. Потери в сердечнике сохраняются до тех пор, пока трансформатор находится под напряжением. В этой ситуации снижение потерь холостого хода имеет прямое экономическое значение.
Это актуально для:
Промышленные парки с множеством цехов;
предприятия пищевой промышленности с холодильными и упаковочными линиями;
коммерческие здания с колебаниями нагрузки в течение дня и ночи;
больницы и общественные учреждения, нуждающиеся в бесперебойном электроснабжении;
сельские распределительные сети с множеством разбросанных трансформаторов.
Низкая цена покупки может быть привлекательной, но это не обязательно означает минимальные затраты на протяжении всего жизненного цикла.

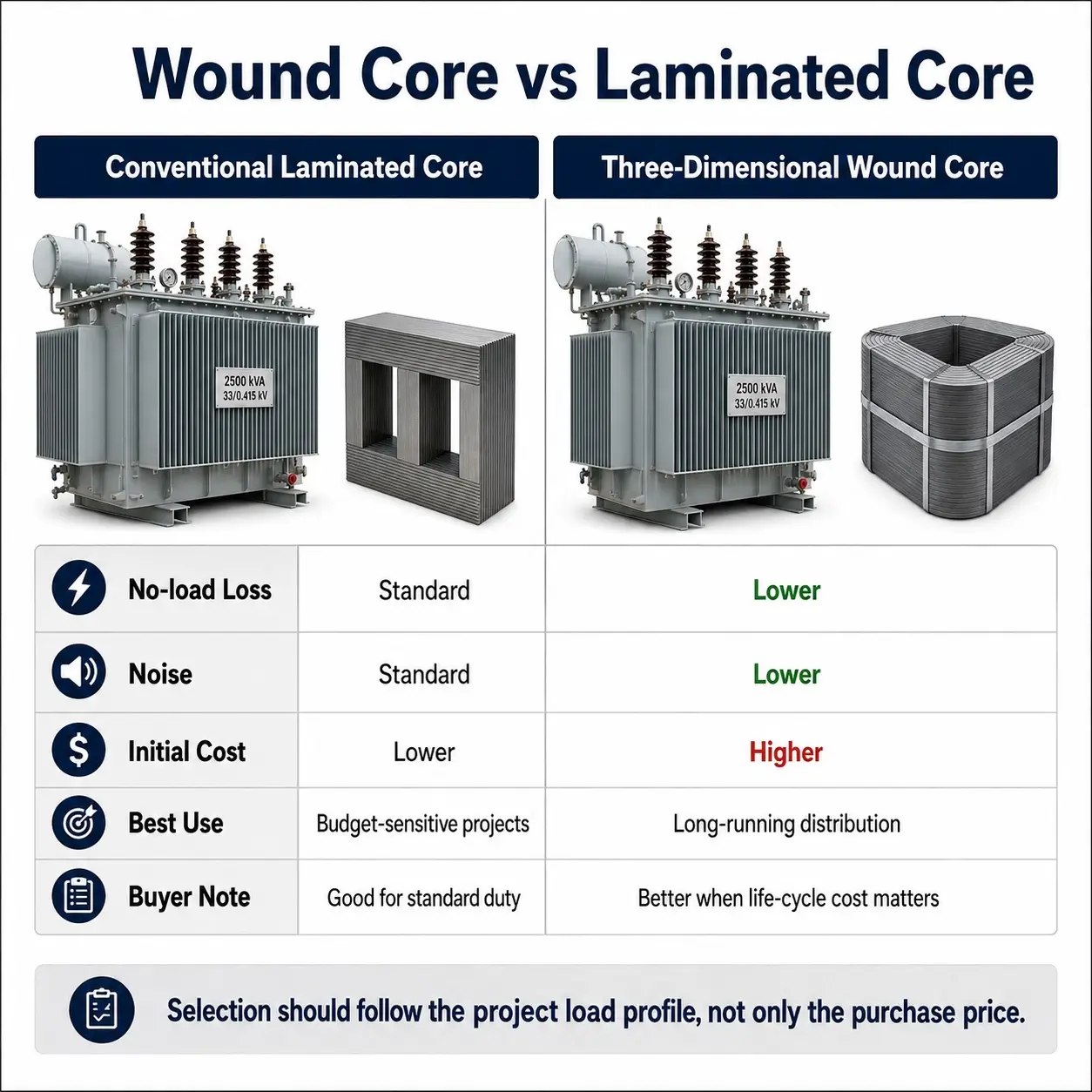

Сравнение с обычными масляными трансформаторами с ламинированным сердечником.
Традиционный трансформатор с ламинированным сердечником и масляным охлаждением отличается от современных технологий производства, предсказуемой стоимостью и широкой известностью в области технического обслуживания. Он часто подходит для проектов с ограниченным бюджетом, стандартных распределительных систем и проектов со сжатыми сроками поставки.
Трансформатор с трехмерной обмоткой сердечника и масляным охлаждением более привлекателен, если для покупателя важны потери холостого хода, ток возбуждения, длительный срок службы и низкий уровень шума. Однако он не является универсальной заменой для каждого проекта.
Для временного электроснабжения строительных площадок, резервных систем с очень малым годовым временем работы или проектов со строго ограниченным бюджетом может быть достаточно стандартного маслонагревательного трансформатора S11 или S13 .
Для заводов, коммерческих зданий, коммунальных распределительных центров, больниц и проектов модернизации коммунальных служб трехмерная конструкция сердечника, полученного методом намотки, заслуживает серьезного сравнения.
Правильный вопрос не только «Какова цена?».
Лучше спросить: «Сможет ли снижение потерь при холостом ходу окупить дополнительные затраты на покупку при моем профиле нагрузки?»

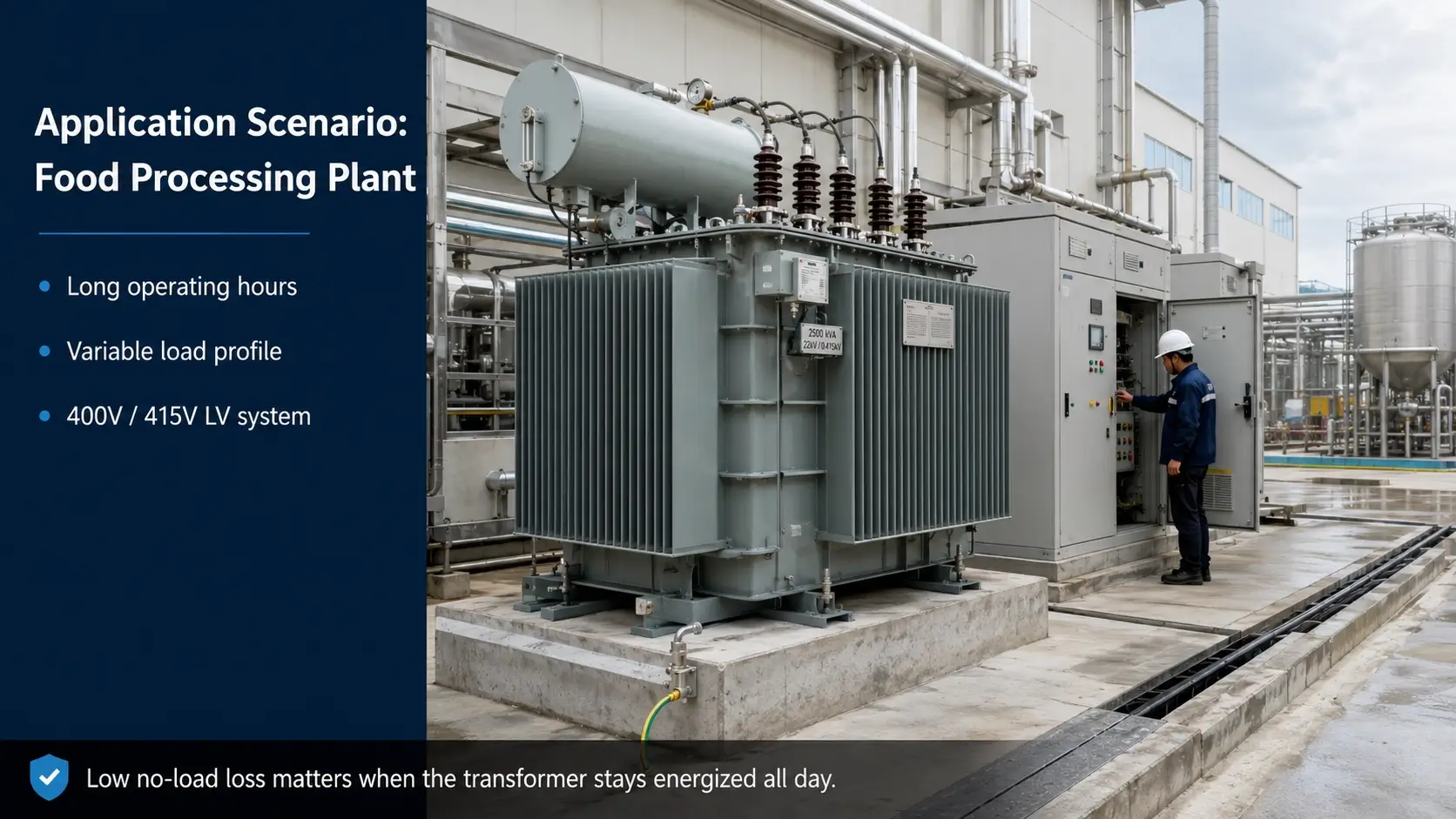

Реальный сценарий проекта: предприятие по переработке пищевых продуктов
Предприятие по переработке пищевых продуктов может включать в себя холодильные системы, воздушные компрессоры, упаковочные машины, освещение, водяные насосы и очистное оборудование. Нагрузка обычно высока в часы производства, но не падает до нуля ночью.
В проектах такого типа может быть полезен трансформатор с трехмерной обмоткой сердечника и масляным охлаждением, поскольку он остается под напряжением в течение длительного времени. Покупателю обычно необходимо подтвердить следующее:
Способен ли трансформатор выдерживать пусковой ток двигателя?
Является ли напряжение на низковольтной стороне 400 В, 415 В или другое проектное напряжение?
Требуется ли Dyn11?
Допустим ли уровень шума вблизи производственных зон?
Можно ли предоставить отчеты о заводских приемочных испытаниях (FAT) подрядчику EPC и заказчику проекта?
Выбор трансформатора зависит не только от его мощности в кВА. Он должен соответствовать реальным условиям эксплуатации на заводе.
Реальный сценарий проекта: коммерческое и муниципальное распределение
В коммерческих зданиях, больницах, школах и муниципальных учреждениях нагрузка часто меняется в течение дня. Трансформаторы могут устанавливаться рядом со зданиями, в подвальных подстанциях или в компактных наружных подстанциях.
В таких проектах уровень шума и потери холостого хода часто оказываются более чувствительными, чем изначально ожидает покупатель. Трансформатор с лучшими характеристиками холостого хода может способствовать снижению эксплуатационных расходов, а снижение уровня шума может помочь в принятии проекта заказчиком.
Перед началом производства необходимо проверить ключевые параметры:
Первичное напряжение: 10 кВ, 11 кВ, 20 кВ или 33 кВ.
Вторичное напряжение: 400 В, 415 В, 433 В или 480 В.
Частота: 50 Гц или 60 Гц.
Требования к векторной группе и нейтрали.
Высота над уровнем моря и температура окружающей среды.
Монтаж внутри или снаружи помещений.
Антикоррозионная покраска для прибрежных районов.
Необходимые документы для получения местного разрешения.
В экспортных проектах небольшое несоответствие напряжения может перерасти в серьезную проблему на объекте.
Наибольший экспортный риск: несоответствие напряжения.
Для китайских трансформаторных заводов одной из наиболее частых проблем в экспортной логистике является не мощность, а согласование напряжения.
Многие покупатели отправляют запрос типа « масляный трансформатор 1000 кВА », не предоставляя полных системных данных. Этого недостаточно для инженерного подбора.
Полный запрос должен включать в себя:
Первичное напряжение
Вторичное напряжение
Частота
Группа векторов
Диапазон ответвлений
Требования к заземлению нейтрали
Способ охлаждения
Высота установки
Температура окружающей среды
Применимый стандарт
Страна назначения
Например, 1000 кВА может означать 11/0,415 кВ, 10/0,4 кВ, 20/0,4 кВ или 33/0,433 кВ. С точки зрения проектирования и производства это разные трансформаторы.
Трансформатор с трехмерной обмоткой сердечника может быть изготовлен на заказ, но перед началом производства необходимо подтвердить конструкцию обмотки и напряжения. После изготовления неправильное соотношение напряжений — это не просто проблема комплектующих.
Анализ рисков закупок
Первый риск заключается в сравнении только каталожных значений потерь. Некоторые поставщики указывают привлекательные значения потерь без нагрузки, но в протоколе заводских приемочных испытаний (FAT) эти значения могут быть неверными. Покупателям следует запрашивать гарантированные значения потерь, правила допустимых отклонений, условия испытаний и формат окончательного отчета.
Второй риск заключается в сосредоточении внимания только на сердечнике. Сердечник важен, но материал обмотки, конструкция изоляции, сопротивление короткому замыканию, прочность масляного бака, повышение температуры и мощность системы охлаждения также влияют на надежность.
Третий риск — несоответствие размеров площадки. Расположение резервуара, центр тяжести, расстояние между колесами и направление подключения кабеля могут отличаться от стандартной модели с ламинированным сердечником. Для проектов модернизации чертеж общего вида необходимо проверить перед утверждением.
Четвертый риск — некачественная экспортная упаковка. Морские перевозки сопряжены с вибрацией, влажностью, ударами при подъеме и длительным нахождением контейнера под водой. Втулки, карманы для термометров, указатели уровня масла, предохранительные устройства и элементы управления нуждаются в надлежащей защите.
Многие споры после доставки возникают из-за поврежденных комплектующих, неполной документации или нечетких маркировок при подъеме, а не из-за основных производственных дефектов.

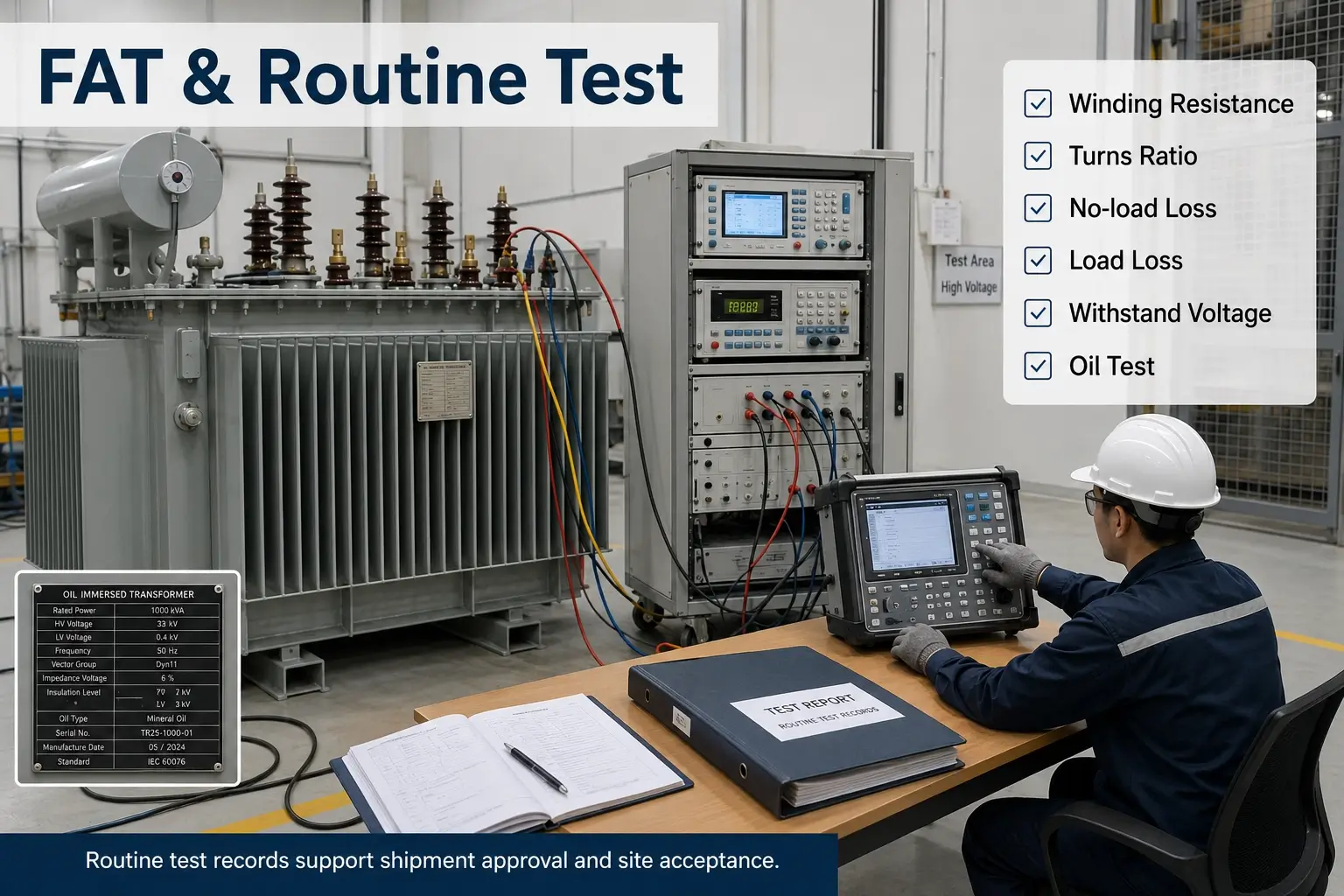

Требования к тестированию FAT и стандартным анализам
В международных проектах FAT — это не церемония. Это контрольный пункт оплаты, условие выпуска груза и технический документ для приемки объекта.
Трансформатор с трехмерной обмоткой сердечника и масляным охлаждением, как правило, должен проходить плановые испытания или испытания, предусмотренные контрактом, такие как:
Измерение сопротивления обмоток.
Испытание коэффициента напряжения и векторной группы.
Испытание потерь и тока холостого хода. Испытание
потерь при нагрузке и сопротивления короткому замыканию. Испытание
выдерживаемого напряжения промышленной частоты. Испытание
выдерживаемого наведенного перенапряжения .
Испытание сопротивления изоляции.
Испытание трансформаторного масла.
Осмотр внешнего вида, паспортной таблички и принадлежностей.
В проектах типа «проектирование, закупка и строительство» (EPC) в техническом соглашении должно быть четко указано:
Является ли IEC 60076 эталонным стандартом проекта?
Допустимы ли удаленные видеозаводские приемочные испытания?
Должны ли протоколы испытаний быть на английском языке?
Должны ли паспортные таблички быть изготовлены на английском языке?
Являются ли значения потерь гарантированными?
Требуются ли чертеж общего вида, схема подключения, протокол испытаний, упаковочный лист и руководство по эксплуатации перед отгрузкой?
Эти документы часто необходимы для таможенного оформления, передачи проекта и окончательной приемки заказчиком.

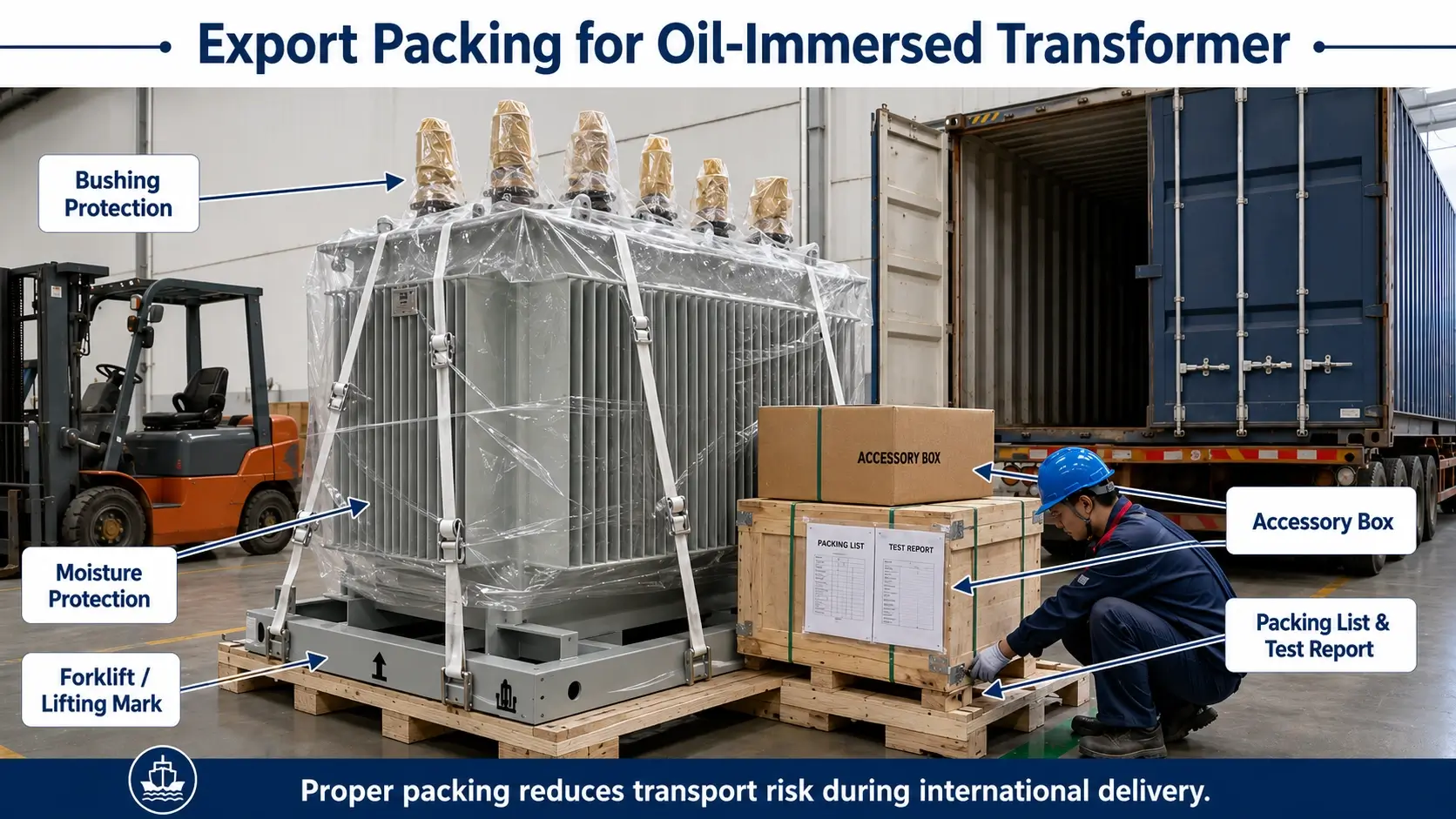

Опыт экспортных поставок с китайских заводов по производству трансформаторов.
При экспортной доставке дизайн упаковки должен соответствовать стране назначения, морскому маршруту, размеру контейнера, способу разгрузки и количеству дополнительных принадлежностей.
К практическим аспектам экспорта относятся:
Втулки должны быть защищены от ударов.
Термометры, указатели уровня масла и предохранительные устройства должны быть надежно закреплены и промаркированы.
Основание трансформатора должно обеспечивать возможность погрузки, разгрузки или перемещения роликами с помощью вилочного погрузчика.
Упаковка в деревянный ящик или стальной каркас должна включать защиту от влаги и четкую маркировку для транспортировки.
Протокол испытаний, чертежи, руководство и упаковочный лист должны быть предоставлены вместе с отгрузкой.
Для более крупных устройств следует заранее проверить высоту контейнера, ширину контейнера и грузоподъемность порта.
Даже качественно изготовленный трансформатор может создать проблемы, если комплектующие будут повреждены во время транспортировки или если монтажная бригада не сможет найти необходимые документы.
В каких случаях покупателям следует рассматривать этот тип трансформатора?
с трехмерной обмоткой сердечника и масляным охлаждением является хорошим вариантом для:
Долгосрочные проекты в сфере промышленного распределения электроэнергии;
коммерческие здания и больницы;
муниципальные проекты распределения
электроэнергии; модернизация сельских сетей
; проекты с требованиями к потерям при холостом ходе;
проекты, где шум является частью приемочных испытаний;
проекты EPC, требующие полного комплекта документации для заводских приемочных испытаний.
Это может быть не лучшим вариантом для:
временного электроснабжения объектов
с очень коротким временем работы;
резервные трансформаторы для редкого использования;
проекты, где единственным решающим фактором является самая низкая начальная цена;
заказы с нестабильными параметрами и срочной доставкой.
Структура имеет ценность только тогда, когда она соответствует реальным условиям эксплуатации проекта.
Что покупатели должны отправлять китайскому производителю?
Для получения точной цены покупатели должны предоставить следующую информацию:
Номинальная мощность
Первичное и вторичное напряжение
Группа
частотных векторов
Диапазон
отводов Способ охлаждения
Предпочтительный материал обмотки Требования
стандарта IEC или местного стандарта
Установка внутри или вне помещений
Высота над уровнем моря и температура окружающей среды
Необходимые принадлежности
Требования к заводским приемочным испытаниям и документации
Страна назначения и способ доставки
Обладая полными данными, производитель может предоставить более точное техническое предложение, чертеж общего вида, данные о потерях, план поставок и предложение по экспортной упаковке.
Часто задаваемые вопросы
В1: Всегда ли трансформатор с трехмерной обмоткой сердечника и масляным охлаждением дороже?
Первоначальная цена покупки обычно выше, чем у базового трансформатора с ламинированным сердечником. Решение следует принимать, основываясь на количестве часов работы, потерях холостого хода и стоимости жизненного цикла, а не только на первом предложении.
В2: Можно ли изготовить его для проектов с напряжением 11 кВ или 33 кВ?
Да. К распространенным соотношениям экспортных напряжений относятся 11/0,415 кВ, 20/0,4 кВ и 33/0,433 кВ. Перед началом производства покупатель должен подтвердить частоту, группу векторов, диапазон ответвлений и требования местной электросети.
В3: Можно ли увидеть жир на видео?
Да. Дистанционные заводские приемочные испытания (FAT) распространены для экспортных заказов. Покупатель должен подтвердить требования к тестируемым изделиям, языку отчета, данным на заводской табличке, фото- и видеоматериалам до завершения производства.
Вопрос 4: Подходит ли он для проектов в области солнечной энергетики или промышленных парков?
Он может подойти для длительно работающих распределительных систем с переменными нагрузками и требованиями к потерям. Для солнечных электростанций, подключенных к сети, перед выбором следует проверить импеданс, коэффициент усиления напряжения, координацию защиты и стандарты проекта.
Призыв к действию
Если вы закупаете масляные трансформаторы для промышленного предприятия, коммерческого здания, муниципального проекта, солнечного проекта или контракта EPC, пришлите нам информацию о вашей мощности, первичном напряжении, вторичном напряжении, частоте, векторной группе, диапазоне ответвлений, условиях установки, стране назначения и требованиях к заводским приемочным испытаниям.
Мы можем оказать техническую поддержку в выборе комплектующих, предоставить чертежи на английском языке, документы по стандартным испытаниям IEC, планы экспортной упаковки и коммерческое предложение на трехмерные трансформаторы с сердечником, работающие в масляной среде и изготовленные в Китае.
