Для зарубежных проектов по распределению электроэнергии сравнение масляных трансформаторов 11 кВ и 33 кВ часто происходит на одном и том же этапе составления коммерческого предложения. Первый вопрос кажется простым: какой уровень напряжения следует использовать в проекте? На практике это решение влияет на подключение к сети, конструкцию изоляции, конфигурацию распределительного устройства, оконечную нагрузку кабеля, документы FAT, размеры при транспортировке и приемку на объекте.
Со стороны экспортеров многие покупатели в начале запроса указывают лишь одну строку: «Требуется трансформатор на 1000 кВА» или «Требуется масляный трансформатор на 33 кВ». Этого недостаточно для составления надежного предложения. Поставщик трансформаторов может назвать цену, но риски проекта остаются открытыми до тех пор, пока не будут подтверждены коэффициент трансформации, частота, векторная группа, импеданс, диапазон отводов, метод охлаждения и условия установки.
Данная статья написана с точки зрения консультанта по экспорту трансформаторов. Она поможет EPC-подрядчикам, инженерам-электрикам, менеджерам по закупкам, руководителям проектов в сфере электроэнергетики и владельцам промышленных предприятий сравнить масляные трансформаторы на 11 кВ и 33 кВ для принятия реальных проектных решений.
Реальная разница заключается не только в напряжении.
Масляный трансформатор на 11 кВ широко HYPERLINK "https://www.hnhmelectrical.com/s22-m-oil-immersed-transformer-35-kv-2500-kva-power-transmission-industrial-grade-product-product/" используется в распределительных системах среднего напряжения. Типичные проекты включают заводы, коммерческие здания, больницы, центры обработки данных, предприятия пищевой промышленности и промышленные подстанции общего назначения. Распространенные коэффициенты трансформации напряжения включают 11 кВ/0,4 кВ, 11 кВ/0,415 кВ и 11 кВ/0,433 кВ.
Масляный трансформатор на 33 кВ чаще всего используется в распределительных сетях верхнего уровня, региональных системах электроснабжения и проектах, подключенных к электросетям общего пользования. Он часто применяется на горнодобывающих предприятиях, солнечных электростанциях, ветроэнергетических установках, нефтехимических зонах, проектах сельских электросетей и фидерных системах 33 кВ. Распространенные коэффициенты трансформации напряжения включают 33 кВ/0,4 кВ, 33 кВ/11 кВ и 33 кВ/6,6 кВ.
Уровень напряжения влияет на ряд технических и коммерческих аспектов: конструкция изоляции, размер высоковольтного проходного изолятора, расстояние утечки, размеры масляного бака, вес трансформатора, способ транспортировки, выбор распределительного устройства среднего напряжения, тип кабельной заделки, уровень напряжения при заводских приемочных испытаниях, общая стоимость проекта.
Трансформатор на 33 кВ не обязательно «лучше» трансформатора на 11 кВ. Правильная оценка зависит от точки подключения к сети, расстояния до нагрузки, мощности проекта, будущего расширения и потребностей энергоснабжающей компании.
Когда целесообразнее использовать масляный трансформатор на 11 кВ

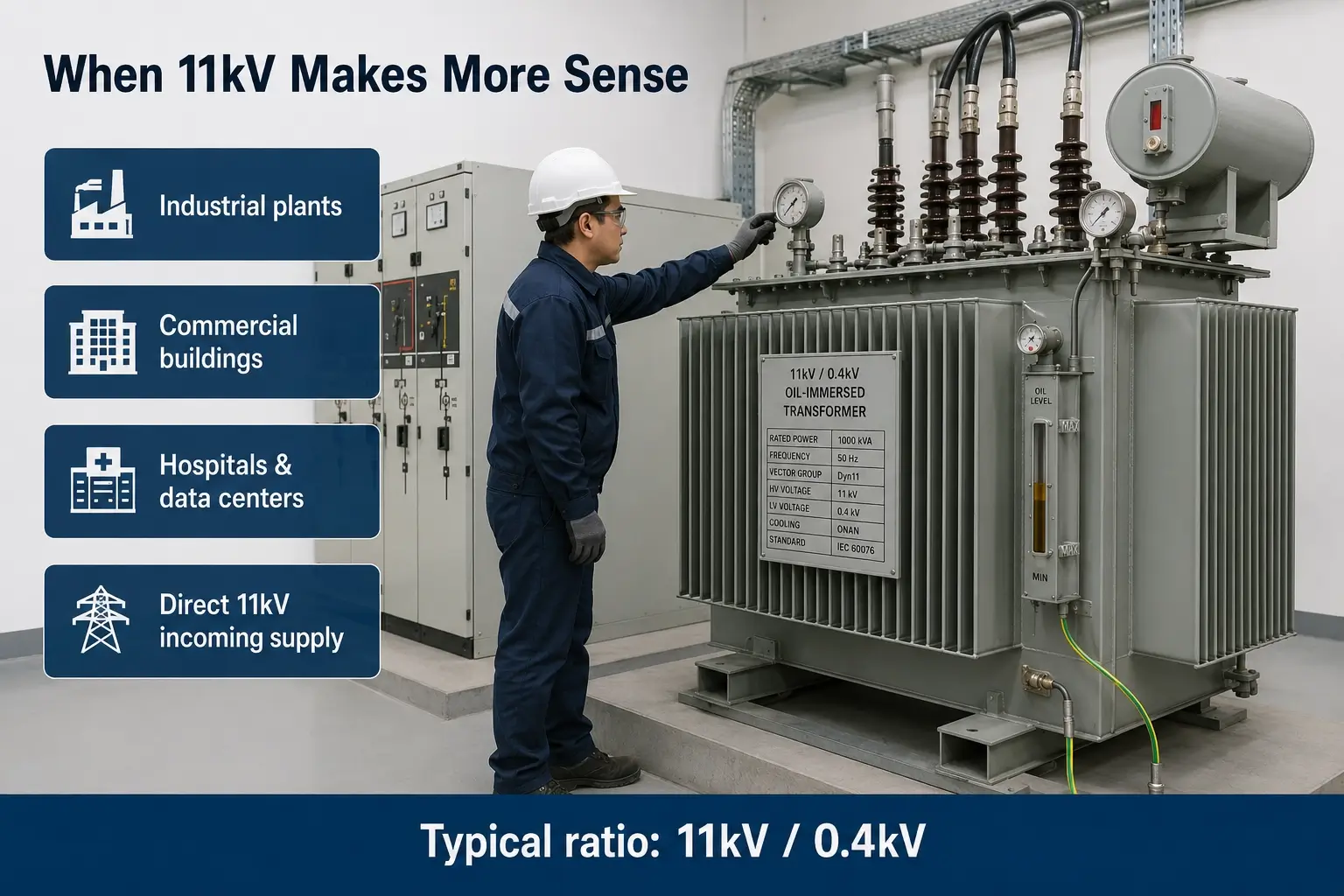

Трансформатор на 11 кВ обычно больше подходит в случаях, когда нагрузка сконцентрирована, расстояние до источника питания невелико, а в проекте используется стандартная промышленная распределительная система.
Один из распространенных примеров — производственное предприятие. На предприятии пищевой промышленности или текстильной фабрике на одной территории могут располагаться электродвигатели, компрессоры, упаковочные линии, холодильные камеры и осветительные приборы. Если местная энергокомпания обеспечивает подачу напряжения 11 кВ, то обычно оптимальным решением является распределительный трансформатор с масляным охлаждением 11 кВ/0,4 кВ. Стоимость трансформатора, распределительного устройства, кабельной арматуры и монтажных работ легче контролировать.
Другой пример — коммерческое здание или больница. В таких проектах часто важны стабильные поставки, низкий уровень шума, доступ для технического обслуживания и предсказуемая поставка. Для установок мощностью 500 кВА, 800 кВА, 1000 кВА и 1600 кВА цепочка поставок масляных трансформаторов на 11 кВ хорошо развита, а опыт сервисного обслуживания легко найти на многих рынках.
Преимущества очевидны: ускорение закупок, сокращение сроков планирования производства, упрощение транспортировки, упрощение процедуры заводских приемочных испытаний и снижение нагрузки на монтаж на объекте.
Ограничение также очевидно. Если проект находится далеко от источника электроэнергии, предполагается значительное расширение или местная энергокомпания разрешает подключение только к сети 33 кВ, принудительное использование сети 11 кВ может увеличить потери в линии, создать проблемы с получением разрешений или ограничить будущую пропускную способность.
Когда лучше использовать масляный трансформатор на 33 кВ
Трансформатор на 33 кВ больше подходит для электроснабжения на большие расстояния, проектов с высокой мощностью, подключения к сетям электроснабжения или для обширных территорий.

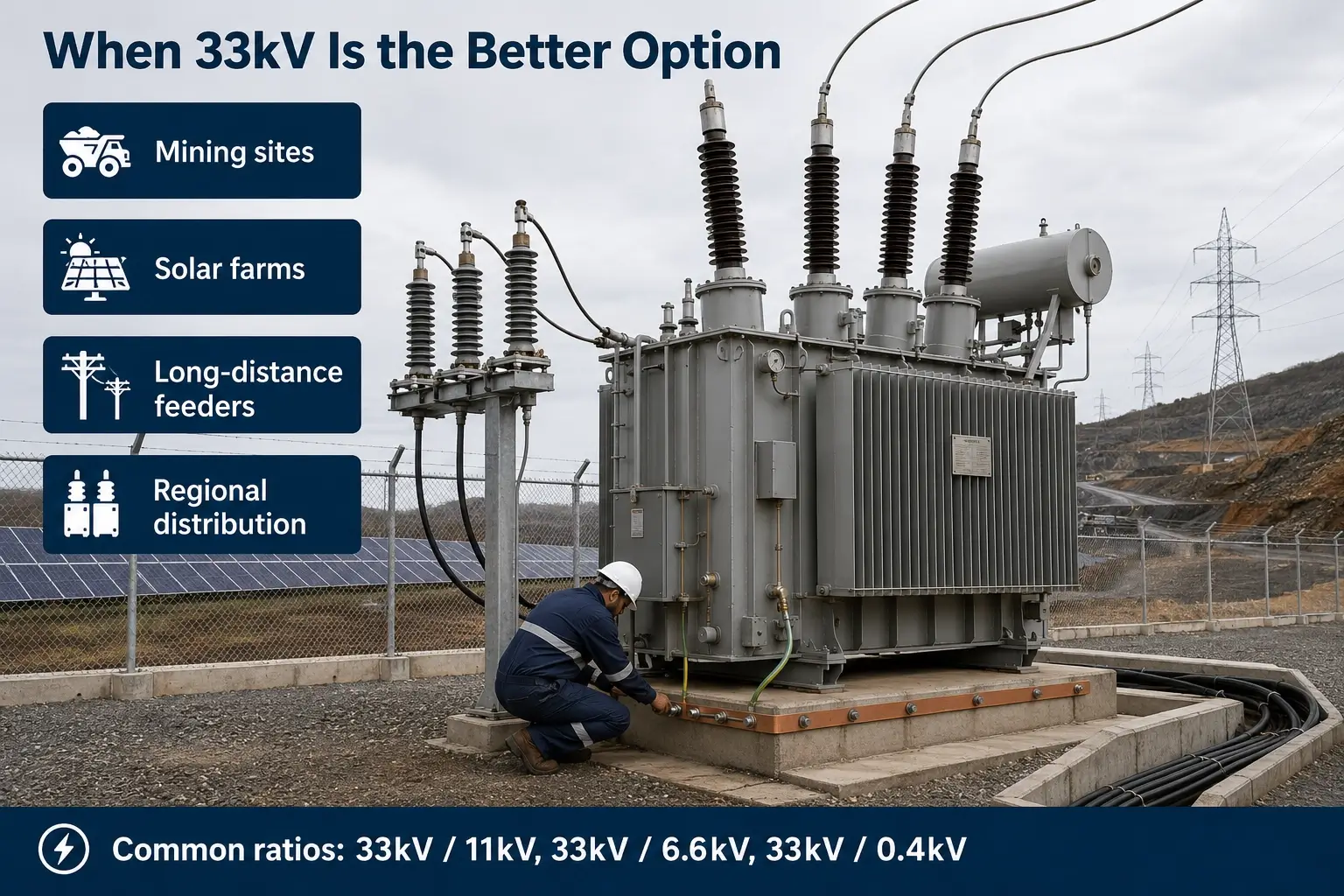

Типичным примером является горнодобывающий проект. Объект может находиться далеко от городской распределительной сети, а нагрузки распределены между дробильными установками, конвейерами, насосными станциями, вентиляционным оборудованием и жилыми помещениями. Маслопогружной трансформатор 33 кВ/0,4 кВ или 33 кВ/6,6 кВ может снизить токовое давление в сети среднего напряжения и более эффективно согласовать его с региональными линиями электропередачи.
Проекты возобновляемой энергетики — ещё один распространённый пример. На солнечных и ветроэнергетических установках повышающие трансформаторы могут повышать напряжение до 33 кВ, прежде чем электроэнергия будет собрана на подстанции или в точке подключения к сети. Покупателю не следует судить только по цене отдельного трансформатора. Необходимо рассмотреть всю систему в целом, схему защиты, схему прокладки кабелей и требования сетевых стандартов.
Преимуществом 33 кВ является более высокая пригодность системы для крупных и масштабных проектов. Риском является более высокая сложность проектирования. Перед подтверждением заказа необходимо проверить уровень изоляции, выбор изоляторов, уровень устойчивости к импульсным разрядам молнии, расстояние утечки, прочность бака, габариты при транспортировке и условия подъема.
Риски, связанные с закупками, которые покупатели часто недооценивают.
В зарубежных проектах неправильный выбор напряжения часто происходит из-за неполной информации о проекте, а не из-за некачественного изготовления трансформаторов.
К распространенным рискам относятся:
В запросе указано 11 кВ, но фактическое напряжение местной сети составляет 13,8 кВ или 12,47 кВ.
Покупатель запрашивает трансформатор на 33 кВ , но не уточняет, какое напряжение используется на стороне низкого напряжения: 0,4 кВ, 6,6 кВ или 11 кВ.
Частота отсутствует, поэтому проекты на 50 Гц и 60 Гц смешиваются.
Группа векторов не подтверждена, что может вызвать проблемы с защитой или параллельной работой.
Импеданс короткого замыкания не соответствует существующим расчетам системы.
Не упоминаются условия высокогорья, соляного тумана, влажности, жары или пыли.
Транспортный маршрут имеет ограничения по высоте или ширине, но размеры резервуара и съемные принадлежности не обсуждаются на начальном этапе.
Для менеджеров по закупкам самая низкая цена не всегда означает самый низкий риск. Более надежное предложение должно подтверждать мощность, коэффициент усиления по напряжению, частоту, векторную группу, импеданс, диапазон ответвлений, метод охлаждения, высоту установки, температуру окружающей среды, перечень принадлежностей и применимый стандарт.
Сравнение продукции: масляные трансформаторы 11 кВ и 33 кВ
С точки зрения конструкции, масляный трансформатор на 11 кВ обычно более компактен. Он подходит для стандартных трансформаторных камер, заводских подстанций и коммерческих систем распределения электроэнергии. Для масляного трансформатора на 33 кВ требуется более высокая высоковольтная изоляция, больший зазор между изолятором и клеммой, больше внимания к объему масла и, как правило, более тяжелая транспортировочная упаковка.
С точки зрения стоимости, решение на 11 кВ часто имеет преимущества в цене трансформаторов, распределительных устройств, кабельных наконечников и монтажа. Решение на 33 кВ стоит дороже за единицу, но может снизить потери тока и кабелей в системах большой протяженности или с большими путями.
С точки зрения поставки, стандартный трансформатор 11 кВ/0,4 кВ проще в планировании. Трансформатор 33 кВ обычно требует больше инженерных проверок, особенно в отношении высоковольтных вводов, ограничителей перенапряжения, переключателей ответвлений, индикаторов уровня масла, термометров, предохранительных устройств и защитных элементов.
С точки зрения приемки, для проектов 33 кВ обычно требуется более полная документация по заводским приемочным испытаниям. Подрядчики EPC или представители заказчика могут присутствовать на плановых испытаниях, проверять данные на паспортной табличке, изучать чертежи, осматривать герметичность резервуаров, подтверждать списки принадлежностей и запрашивать фотографии упаковки перед отгрузкой.
Можно использовать практическое правило:
Для заводов, коммерческих зданий, больниц, центров обработки данных и стандартных промышленных распределительных сетей с входящим напряжением 11 кВ обычно более оптимальным выбором является масляный трансформатор на 11 кВ.
Для горнодобывающей промышленности, солнечных электростанций, ветропарков, нефтехимических зон, региональных распределительных сетей и проектов по прокладке линий электропередачи на большие расстояния, масляный трансформатор на 33 кВ заслуживает серьезной оценки.
Жироизмерительные и стандартные анализы перед отправкой.
Для экспортных проектов FAT — это не просто оформление документов. Это позволяет избежать споров на этапе приемки площадки.

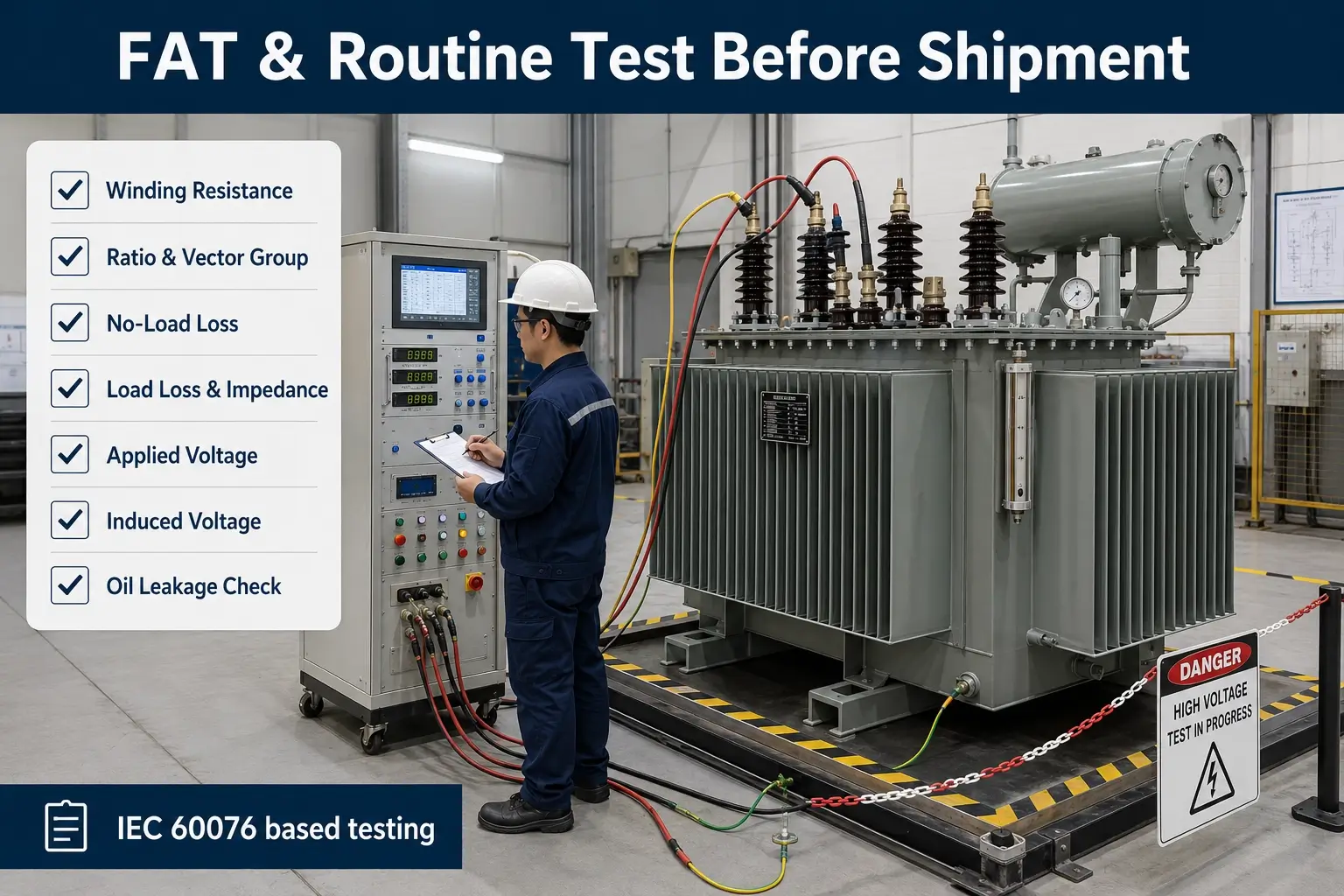

Стандартный план испытаний обычно включает в себя: измерение сопротивления обмоток, проверку коэффициента напряжения и векторной группы, измерение импеданса короткого замыкания и потерь на нагрузке, измерение потерь холостого хода и тока холостого хода, испытание на выдерживаемое приложенное напряжение, испытание на выдерживаемое наведенное напряжение, испытание на утечку масла для трансформаторов с жидкостным охлаждением, испытание сопротивления изоляции, проверку работоспособности принадлежностей.
Для проектов с напряжением 33 кВ заказчику также следует уточнить, требуются ли испытания на ударное воздействие молнии, испытания на повышение температуры, испытания на уровень звука или проверка независимыми экспертами. Эти работы могут повлиять на цену и сроки поставки, поэтому их не следует добавлять после завершения производства.
В договоре купли-продажи или техническом соглашении должны быть четко указаны: применимый стандарт IEC 60076 или стандарт, указанный в проекте, видео- или видеозапись заводских приемочных испытаний, формулировки протокола испытаний, допустимые потери, данные на паспортной табличке, процедура утверждения чертежей, фотографии с завода и упаковки после испытаний.
В проектах EPC документы FAT часто становятся частью окончательного пакета документов для передачи объекта заказчику. Если отчеты неполные, трансформатор может быть введен в эксплуатацию, но приемка заказчиком и окончательная оплата могут быть затруднены.
Опыт экспортных поставок с китайских заводов по производству трансформаторов.

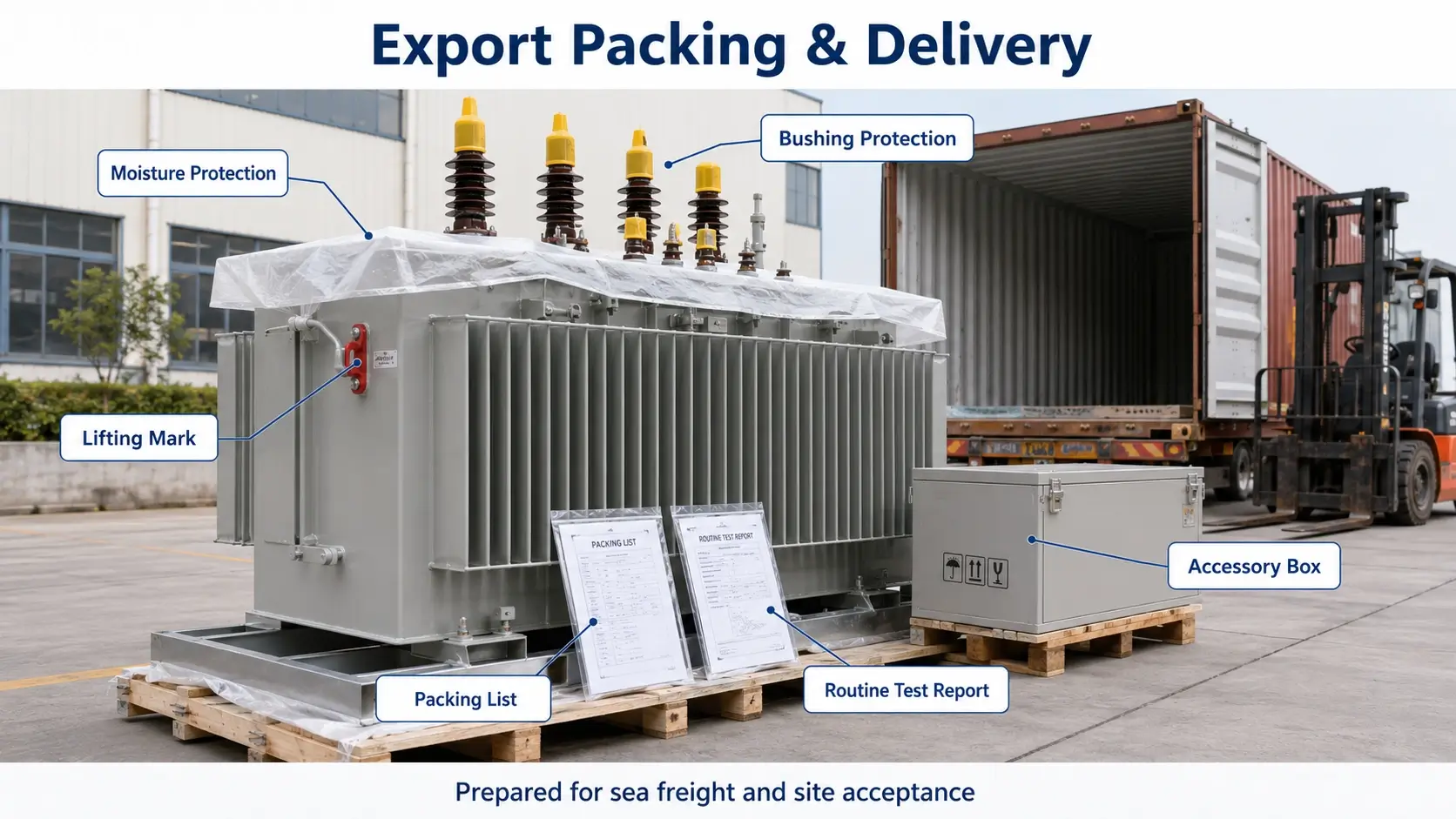

Для маслонаполненных трансформаторов на 11 кВ и 33 кВ экспортная упаковка не должна описываться просто как «деревянный ящик». Реальные риски при доставке более конкретны: утечка масла, повреждение изоляторов, отсутствие комплектующих, нечеткая маркировка и неполная документация.
Для трансформаторов на 11 кВ основной корпус часто крепится на стальном основании или деревянном поддоне. Радиаторы, изоляторы и измерительные приборы нуждаются в защитном кожухе. Более крупные устройства должны иметь метки для подъема, метки центра тяжести и метки положения для погрузчика.
При работе с трансформаторами на 33 кВ завод должен с большей осторожностью обращаться с высоковольтными изоляторами, расширительными баками, радиаторами, термометрами, предохранительными устройствами и коробками с принадлежностями. Некоторые принадлежности могут быть сняты и упакованы отдельно, чтобы уменьшить повреждения от вибрации во время морской перевозки. Перед погрузкой в контейнер поставщик должен предоставить фотографии паспортной таблички, принадлежностей, состояния упаковки и пломбы контейнера.
В число необходимых экспортных документов обычно входят: коммерческий счет-фактура, упаковочный лист, коносамент, сертификат происхождения (при необходимости), протокол плановых испытаний, чертеж изделия, копия таблички с наименованием, руководство по эксплуатации, список комплектующих, гарантийный талон.
Квалифицированный китайский поставщик трансформаторов должен не только указывать цену. Поставщик также должен проверить порт назначения, способ доставки, условия разгрузки, подъемное оборудование и требования к проектной документации. Для проектов на 33 кВ этот шаг особенно важен, поскольку отсутствие одного комплектующего или повреждение высоковольтного изолятора может задержать ввод в эксплуатацию.
Часто задаваемые вопросы
Дешевле ли трансформатор на 11 кВ, чем трансформатор на 33 кВ?
При одинаковой мощности трансформатор на 11 кВ обычно дешевле как по стоимости оборудования, так и по стоимости вспомогательной системы. Трансформатор на 33 кВ имеет более высокие требования к изоляции, изоляторам и испытаниям. Однако для передачи электроэнергии на большие расстояния система на 33 кВ может снизить потери тока и кабелей.
Можно ли использовать трансформатор на 33 кВ для проекта на 11 кВ?
Это не следует рассматривать как простую замену. Трансформатор должен соответствовать фактическому напряжению системы, уровню изоляции, диапазону ответвлений, конструкции защиты и схеме электропроводки на объекте. Несоответствие может привести к отказу в утверждении или к эксплуатационным рискам.
Какая информация необходима для составления коммерческого предложения на трансформатор 11 кВ или 33 кВ?

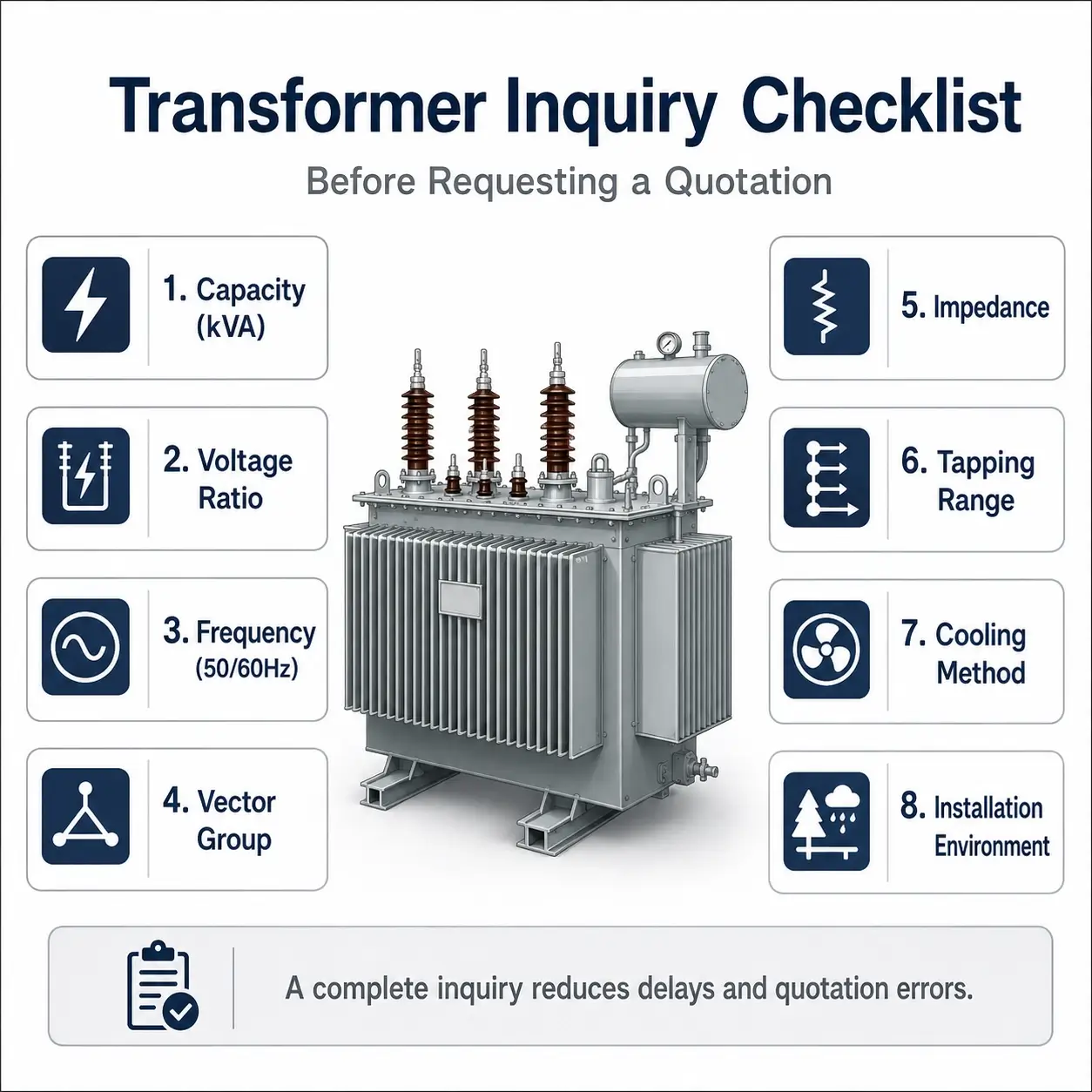

Покупатель должен предоставить информацию о мощности, коэффициенте трансформации напряжения, частоте, фазе, векторной группе, импедансе, диапазоне ответвлений, способе охлаждения, условиях установки, высоте над уровнем моря, температуре окружающей среды, стандартных требованиях и перечне принадлежностей.
Всегда ли требуется контроль качества трансформатора на 33 кВ?
Не всегда. Во многих проектах принимают видеозапись заводских приемочных испытаний и полные протоколы испытаний. В энергетических, горнодобывающих, солнечных и EPC-проектах чаще используется инспекция на месте или с участием третьих лиц.
Сколько времени обычно занимает доставка с китайского завода?
Сроки поставки зависят от мощности, конструкции, комплектующих и графика работы завода. Стандартные распределительные трансформаторы на 11 кВ обычно проще организовать. Для проектов на 33 кВ часто требуется больше времени на утверждение чертежей, подтверждение комплектующих и планирование заводских приемочных испытаний.
Призыв к действию
Если вы сравниваете масляные трансформаторы на 11 кВ и 33 кВ для зарубежного проекта, пришлите нам данные о напряжении, мощности, частоте, векторной группе, стране установки и сценарии применения. Наша инженерная команда сможет проанализировать ваши системные требования и предложить практичное решение по трансформаторам, план заводских приемочных испытаний и варианты экспортной упаковки.
